Temps de lecture estimé : 19min
💡 L'essentiel à retenir :
- Une table de découpe numérique exécute une trajectoire issue d'un fichier vectoriel via des axes motorisés et des outils interchangeables, sans contact thermique ni ablation chimique sur la matière.
- Le flux de production suit une logique stricte : fichier vectoriel organisé en calques → imbrication des pièces (nesting) → paramétrage outil/vitesse/profondeur → mise en place et aspiration → exécution de la trajectoire.
- Le maintien de la matière par aspiration à vide conditionne directement la précision : un joint d'étanchéité insuffisant ou une matière trop poreuse provoque des glissements et des décalages de coupe.
- Le choix de l'outil dépend du matériau et de l'opération : lame oscillante pour les matériaux souples épais (mousse, carton plume), lame tangentielle pour les angles précis sur cuir ou carton, lame rotative pour les films fins en continu, fraise ou routeur pour les plastiques rigides comme le PMMA.
- La machine suit sa trajectoire grâce à une boucle d'asservissement : les encodeurs mesurent en temps réel la position de chaque axe et corrigent tout écart par rapport à la consigne, tandis que la caméra recale la découpe sur les repères imprimés pour compenser déformations et étirements.
- Les défauts de coupe les plus fréquents proviennent d'une lame usée (bavures, arrachements), d'une vitesse d'avance trop élevée en angle, d'une pression excessive sur le support, ou d'un vide insuffisant qui laisse la pièce bouger en cours de production.

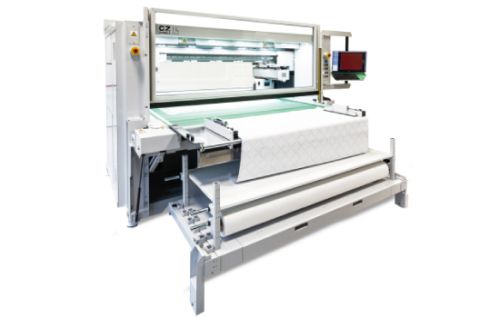

Une table de découpe numérique traduit un fichier vectoriel en mouvements mécaniques précis sur deux axes, afin de découper, rainer, marquer ou fraiser une grande variété de matériaux à plat. Contrairement à un laser ou à un jet d'eau, elle travaille par contact direct : une lame, une fraise ou un outil spécialisé traverse ou entaille la matière grâce à la combinaison d'un déplacement XY piloté et d'un maintien par aspiration. Voici les principaux composants, les étapes du flux de production et les mécanismes qui garantissent la précision de la coupe, depuis la préparation du fichier jusqu’à la pièce finie.
Devis gratuit pour une table de découpe numérique
À quels besoins répond une table de découpe numérique ?
Une table de découpe numérique répond à des besoins de production répétable et précise sur des matériaux plats, sans nécessiter de changement d'outillage long ni de réglage de presse. Elle occupe une place centrale dans les ateliers de signalétique, d'impression grand format, de packaging, de PLV et de textile ou cuir.
Les cas d'usage concrets sont nombreux :
Les cas d'usage concrets sont nombreux :
- En signalétique, la table découpe des panneaux alvéolaires, des mousses PVC et des vinyles contrecollés.
- En packaging, elle réalise des prototypes de boîtes et des tirages courts de calages.
- En PLV, elle façonne du carton plume, de la mousse polyuréthane et des supports rigides imprimés.
- En textile et maroquinerie, la table de découpe numérique pour cuir et matériaux souples permet de produire des gabarits et de découper des pièces en cuir, en feutrine ou en tissus techniques.
Les familles de matériaux compatibles se répartissent selon la tête équipant la machine :
- Les matériaux souples (vinyle, textile, feutrine, cuir, mousse souple) se traitent avec des lames légères à faible pression.
- Les matériaux semi-rigides (carton ondulé, carton plume, PVC expansé, polypropylène alvéolaire) nécessitent des lames plus robustes, parfois en passes multiples.
- Les matériaux rigides (PMMA, dibond, bois contreplaqué fin, composites) requièrent un module fraise ou routeur avec bridage renforcé.
Quelles différences avec laser, jet d'eau et plotter de découpe ?
La frontière technologique mérite d'être clarifiée, car ces équipements répondent souvent aux mêmes appels d'offres mais ne fonctionnent pas selon les mêmes principes :
- Le laser coupe par énergie thermique : le faisceau chauffe et vaporise la matière. Il produit des bords nets et légèrement brûlés sur les plastiques et le bois, génère des fumées et nécessite une extraction forcée. Il excelle sur les matériaux fins homogènes (acrylique, contreplaqué, feutrine) mais s'avère inadapté aux matières réfléchissantes ou aux mousses qui dégagent des gaz toxiques.
- Le jet d'eau découpe par abrasion fluidique à haute pression, sans chaleur. Il traite des matériaux très épais (métal, verre, pierre) mais demande une infrastructure lourde, génère des résidus aqueux et présente des coûts opérationnels élevés.
- Le plotter de découpe fonctionne lui aussi par lame, mais sur un principe de rouleau : la matière avance en Y pendant que la tête se déplace en X. La tenue est assurée par des roues d'entraînement, ce qui limite le format utile et la précision sur les pièces larges. La table à plat, elle, maintient la totalité de la feuille par aspiration et peut traiter des formats bien supérieurs avec une précision nettement accrue.
Vous êtes fournisseur de table de découpe numérique ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Quels sont les sous-ensembles clés d'une table de découpe numérique ?
Châssis, surface de coupe et sous-couches de protection
Le châssis assure la planéité et la rigidité nécessaires à la précision. Toute déformation de la surface se répercute directement sur la profondeur de coupe réelle, qui peut varier de quelques dixièmes de millimètre si le support gondole.
La surface de travail reçoit une sous-couche sacrificielle, souvent appelée tapis de coupe ou martyr. Ce matériau poreux (feutre technique, alvéolaire souple) permet à la lame de traverser légèrement la matière sans creuser le métal de la table. Il se renouvelle régulièrement car ses rainures accumulées réduisent l'étanchéité de l'aspiration et créent des zones de perte de vide localisées.
La surface de travail reçoit une sous-couche sacrificielle, souvent appelée tapis de coupe ou martyr. Ce matériau poreux (feutre technique, alvéolaire souple) permet à la lame de traverser légèrement la matière sans creuser le métal de la table. Il se renouvelle régulièrement car ses rainures accumulées réduisent l'étanchéité de l'aspiration et créent des zones de perte de vide localisées.
Entraînement XY : guidages, courroies, crémaillères et servomoteurs
Le déplacement sur les axes X et Y repose sur des guidages linéaires de précision, associés à des courroies crantées ou à des crémaillères selon les configurations. Ces éléments transmettent le mouvement des servomoteurs à la tête porte-outils.
Les servomoteurs offrent une précision et une dynamique bien supérieures aux moteurs pas-à-pas : ils ajustent en permanence leur position grâce à la boucle d'asservissement. La rigidité mécanique de l'ensemble guidage-entraînement conditionne directement la qualité des angles et des petits rayons. Une accélération trop agressive sur un châssis peu rigide se traduit par des vibrations visibles sur les chants de coupe.
Les servomoteurs offrent une précision et une dynamique bien supérieures aux moteurs pas-à-pas : ils ajustent en permanence leur position grâce à la boucle d'asservissement. La rigidité mécanique de l'ensemble guidage-entraînement conditionne directement la qualité des angles et des petits rayons. Une accélération trop agressive sur un châssis peu rigide se traduit par des vibrations visibles sur les chants de coupe.
Tête porte-outils et changement d'outils interchangeables
La tête porte-outils reçoit les modules d'opération et transmet la pression ou la rotation à l'outil actif. Elle peut embarquer un ou plusieurs postes selon la configuration de la machine, et certains modèles disposent d'un changeur automatique qui substitue un module à un autre en cours de production, sans intervention opérateur.
Les modules se distinguent par leur mode d'action : pression et oscillation pour les lames, rotation à grande vitesse pour les fraises, couple modéré et guidage précis pour les outils de rainage ou de marquage. La séquence d'opérations s'exécute dans un ordre défini par le logiciel : marquage ou rainage en premier pour figer la matière, puis découpe en dernier pour libérer les pièces.
Les modules se distinguent par leur mode d'action : pression et oscillation pour les lames, rotation à grande vitesse pour les fraises, couple modéré et guidage précis pour les outils de rainage ou de marquage. La séquence d'opérations s'exécute dans un ordre défini par le logiciel : marquage ou rainage en premier pour figer la matière, puis découpe en dernier pour libérer les pièces.

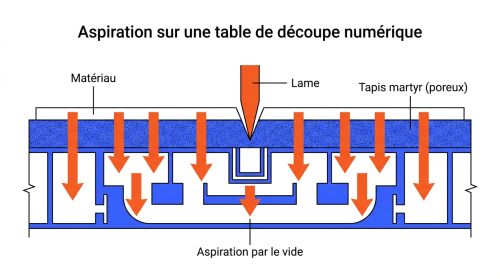

Pompe à vide, aspiration et zones de maintien matière
La pompe à vide génère une dépression sous la matière posée sur le tapis de coupe. Des zones indépendantes permettent d'activer seulement la surface utile couverte par la feuille, ce qui optimise la puissance d'aspiration disponible sur la zone de travail réelle.
L'étanchéité de l'ensemble détermine la force de maintien. Les matériaux poreux comme les mousses ouvertes, le carton non couché ou les textiles non-tissés laissent passer l'air et réduisent le vide. Il convient alors de masquer les zones non couvertes, d'utiliser un film polyéthylène sur les matières très perméables, ou de prévoir un bridage mécanique complémentaire.
L'étanchéité de l'ensemble détermine la force de maintien. Les matériaux poreux comme les mousses ouvertes, le carton non couché ou les textiles non-tissés laissent passer l'air et réduisent le vide. Il convient alors de masquer les zones non couvertes, d'utiliser un film polyéthylène sur les matières très perméables, ou de prévoir un bridage mécanique complémentaire.
Capteurs, caméra et dispositifs de sécurité opérateur
La caméra montée sur la tête lit les repères d'impression (registration marks) déposés sur ou autour de la pièce imprimée. Elle compare leur position réelle à leur position théorique dans le fichier et calcule une correction globale ou locale avant de lancer la trajectoire.
Le capteur de hauteur palpe la surface de la matière ou l'outil lui-même pour définir le zéro Z avec précision. Cette mesure compense les variations d'épaisseur entre deux feuilles du même matériau.
Les dispositifs de sécurité comprennent les arrêts d'urgence câblés, les barrières immatérielles ou rideaux lumineux qui stoppent immédiatement les axes à l'entrée de la zone de travail, et le capotage partiel sur les configurations routeur pour contenir les projections de copeaux.
Le capteur de hauteur palpe la surface de la matière ou l'outil lui-même pour définir le zéro Z avec précision. Cette mesure compense les variations d'épaisseur entre deux feuilles du même matériau.
Les dispositifs de sécurité comprennent les arrêts d'urgence câblés, les barrières immatérielles ou rideaux lumineux qui stoppent immédiatement les axes à l'entrée de la zone de travail, et le capotage partiel sur les configurations routeur pour contenir les projections de copeaux.
Quel est le flux de travail complet, du fichier à la pièce finie ?
Préparer le fichier : vectoriel, calques, repères et tolérances
La table de découpe numérique ne lit pas des pixels mais des contours vectoriels. Les formats les plus courants sont DXF, PDF vectoriel et AI, selon l'écosystème logiciel de la machine. Un fichier rasterisé (JPEG, PNG, TIFF) doit être vectorisé avant importation.
- L'organisation en calques distincts par type d'opération est indispensable : un calque "découpe", un calque "rainage", un calque "marquage". Le logiciel de pilotage affecte ensuite un outil et des paramètres à chaque calque. Un calque mal nommé ou confondu provoque une opération inappropriée sur la matière.
- Les repères d'alignement se placent en dehors de la zone des pièces, dans les marges de la feuille. Ils servent à la caméra pour recaler la découpe sur l'impression, et leur nombre conditionne la qualité du recalage local.
- Les tolérances, la surcoupe (légère extension au-delà du nœud de départ) et les pontets (zones intentionnellement non coupées pour maintenir les petites pièces en position) se définissent à ce stade, en tenant compte du matériau et de l'outil.
Imbrication et optimisation matière : nesting et orientation des pièces
Le nesting consiste à positionner les pièces sur le format de la feuille de manière à réduire au maximum les chutes. Un logiciel de nesting automatique calcule les combinaisons selon la forme des pièces, leur quantité et les contraintes de matière.
L'orientation des pièces sur le plan de coupe n'est pas neutre. Sur les cartons, les textiles et les cuirs, le sens fibre ou le grain détermine la résistance à la pliure et l'aspect visuel : les pièces d'un même lot s'orientent donc toutes dans le même sens. Le nesting tient également compte de l'ordre de découpe : les petites pièces intérieures se coupent avant les contours extérieurs pour éviter que la matière se déplace pendant la production.
L'orientation des pièces sur le plan de coupe n'est pas neutre. Sur les cartons, les textiles et les cuirs, le sens fibre ou le grain détermine la résistance à la pliure et l'aspect visuel : les pièces d'un même lot s'orientent donc toutes dans le même sens. Le nesting tient également compte de l'ordre de découpe : les petites pièces intérieures se coupent avant les contours extérieurs pour éviter que la matière se déplace pendant la production.
Paramétrer la coupe : outil, profondeur, pression, vitesse et passes
Le paramétrage associe chaque calque à un outil et à un jeu de valeurs de coupe. La logique générale repose sur une approche progressive : démarrer avec des valeurs modérées, réaliser un test de coupe sur un chute du même matériau, puis ajuster.
- Sur le vinyle adhésif, le mode kiss-cut règle la profondeur pour traverser le film sans entailler le liner : la pression doit rester très légère, et la vitesse d'avance peut être élevée sur les lignes droites.
- Sur le carton plume, une lame oscillante à faible oscillation et vitesse modérée évite l'arrachement des couches supérieures.
- Sur le cuir, une lame tangentielle produit des angles francs en orientant la lame dans le sens du tracé à chaque changement de direction.
- Sur la mousse polyuréthane épaisse, l'oscillation de la lame s'effectue en passes multiples pour ne pas comprimer le matériau.
- Sur le PMMA, la fraise tourne à régime élevé avec une avance et une profondeur de passe adaptées à l'épaisseur, en évitant la surchauffe qui fusionne les bords.
Mettre en place la matière : aspiration, bridage et support adapté
La mise en place consiste à poser la feuille sur le tapis, à activer les zones de vide correspondant à la surface utile, et à vérifier que la matière est bien plaquée avant de lancer la production :
- Les plaques rigides s'ajustent facilement.
- Les matières en rouleau doivent être déroulées à plat en amont et laissées se détendre pour éviter les contraintes résiduelles qui font gondoler les bords.
- Les matériaux très poreux nécessitent un film de masquage posé par-dessus pour fermer les pores en surface et concentrer l'aspiration.
- Le tapis de coupe s'inspecte avant chaque série : une zone trop entaillée libère l'aspiration localement et crée un point faible de maintien.
Référencer et calibrer : origine machine, hauteur outil et lecture des repères
Avant l'exécution, la machine effectue une séquence de référencement.
- L'origine machine positionne les axes en X et Y au point zéro physique des guidages.
- Le zéro pièce définit l'origine de travail par rapport au coin de la feuille ou à un repère physique.
La mesure de hauteur outil par palpage détermine le zéro Z : la profondeur de passe s'exprime toujours par rapport à la surface réelle de la matière, non par rapport au plateau machine. La caméra lit ensuite les repères d'impression et calcule les corrections à appliquer. Un test de trajectoire à vide (sans outil actif, ou à vitesse très lente) permet de valider l'alignement avant le lancement en production.
Exécuter la trajectoire : ordre des opérations et maintien des pièces
L'exécution suit l'ordre défini par les calques et les priorités de découpe. Le logiciel lance d'abord les opérations de marquage et de rainage qui n'entament pas les contours, puis effectue les découpes intérieures (trous, évidements) avant les contours extérieurs des pièces.
La compensation de rayon (ou offset) décale la trajectoire de la valeur du demi-diamètre de la lame ou de la fraise, pour que le bord coupé coïncide exactement avec le tracé vectoriel. Sans cette correction, les pièces sortent légèrement sous-dimensionnées. Les petites pièces bénéficient de pontets ou micro-joints qui les maintiennent solidaires de la feuille jusqu'à la fin de la coupe, évitant qu'elles ne se déplacent et ne viennent se coincer sous la tête.
La compensation de rayon (ou offset) décale la trajectoire de la valeur du demi-diamètre de la lame ou de la fraise, pour que le bord coupé coïncide exactement avec le tracé vectoriel. Sans cette correction, les pièces sortent légèrement sous-dimensionnées. Les petites pièces bénéficient de pontets ou micro-joints qui les maintiennent solidaires de la feuille jusqu'à la fin de la coupe, évitant qu'elles ne se déplacent et ne viennent se coincer sous la tête.
Réaliser la finition : échenillage, dépouille, tri et contrôle
Une fois la coupe terminée, les pièces restent dans la feuille mère. La dépouille consiste à séparer les pièces de leur contexte et à retirer les chutes. Sur les vinyles découpés en kiss-cut, l'échenillage désigne le retrait des parties de film non désirées, qui reste collées sur le liner.
Le contrôle rapide vérifie les dimensions critiques, l'aspect des bords (présence de bavures, qualité du rainage, netteté des angles) et la conformité des repères de pose éventuels. Les fichiers de production et les paramètres validés se sauvegardent pour les reprises de commande.
Le contrôle rapide vérifie les dimensions critiques, l'aspect des bords (présence de bavures, qualité du rainage, netteté des angles) et la conformité des repères de pose éventuels. Les fichiers de production et les paramètres validés se sauvegardent pour les reprises de commande.
Comment la machine sait où couper et reste précise ?
Tracés vectoriels aux trajectoires : post-processeur et G-code
Le logiciel de pilotage intègre un post-processeur qui convertit les contours vectoriels en une suite d'instructions compréhensibles par le contrôleur de la machine. Ces instructions, proches du G-code standard, définissent pour chaque segment : la position cible en X et Y, la vitesse d'avance, la profondeur Z, et les changements d'outil ou de mode.
Les paramètres de coupe renseignés dans le logiciel (vitesse, profondeur, passes, type d'outil) s'intègrent dans ce fichier d'instructions. La machine n'interprète pas le dessin original : elle suit une séquence de commandes linéaires et circulaires, point à point. La qualité du post-processeur détermine directement la précision des courbes et la fluidité des transitions entre segments.
Les paramètres de coupe renseignés dans le logiciel (vitesse, profondeur, passes, type d'outil) s'intègrent dans ce fichier d'instructions. La machine n'interprète pas le dessin original : elle suit une séquence de commandes linéaires et circulaires, point à point. La qualité du post-processeur détermine directement la précision des courbes et la fluidité des transitions entre segments.
Asservissement : servomoteurs, encodeurs et correction d'écart
Chaque axe motorisé dispose d'un encodeur rotatif ou linéaire qui mesure en continu la position réelle de la tête. Le contrôleur compare cette position mesurée à la position théorique prescrite par la trajectoire, et corrige instantanément la consigne envoyée au servomoteur pour annuler l'écart.
Cette boucle d'asservissement en position fonctionne à très haute fréquence, ce qui garantit que la tête suit le tracé prévu avec une précision de l'ordre de quelques centièmes de millimètre sur des machines bien entretenues. Lorsque les guidages présentent du jeu, lorsque les courroies se détendent ou lorsque les paramètres d'asservissement sont mal réglés, des dérives se manifestent : arrondis involontaires dans les angles vifs, léger décalage entre passes successives, ou vibrations visibles sur les chants.
Cette boucle d'asservissement en position fonctionne à très haute fréquence, ce qui garantit que la tête suit le tracé prévu avec une précision de l'ordre de quelques centièmes de millimètre sur des machines bien entretenues. Lorsque les guidages présentent du jeu, lorsque les courroies se détendent ou lorsque les paramètres d'asservissement sont mal réglés, des dérives se manifestent : arrondis involontaires dans les angles vifs, léger décalage entre passes successives, ou vibrations visibles sur les chants.
Recalage caméra : repères d'impression et compensation de déformation
Un imprimé grand format n'est jamais parfaitement à l'échelle. L'impression, le passage en presse, le contre-collage ou la simple exposition à l'humidité provoquent des étirements ou des rotations minimes mais suffisants pour dégrader l'alignement entre la découpe et le motif imprimé.
La caméra lit les registration marks (repères d'impression) positionnés aux coins et éventuellement en plusieurs points de la feuille. Avec deux repères, elle compense la translation et la rotation globale. Avec quatre repères ou plus, elle calcule une correction locale qui tient compte des déformations non uniformes. Ce recalage s'applique à la trajectoire avant l'exécution et réduit le décalage résiduel à une valeur souvent inférieure à un demi-millimètre sur des formats courants.
La caméra lit les registration marks (repères d'impression) positionnés aux coins et éventuellement en plusieurs points de la feuille. Avec deux repères, elle compense la translation et la rotation globale. Avec quatre repères ou plus, elle calcule une correction locale qui tient compte des déformations non uniformes. Ce recalage s'applique à la trajectoire avant l'exécution et réduit le décalage résiduel à une valeur souvent inférieure à un demi-millimètre sur des formats courants.
Quels outils de coupe utiliser selon l'opération à réaliser ?

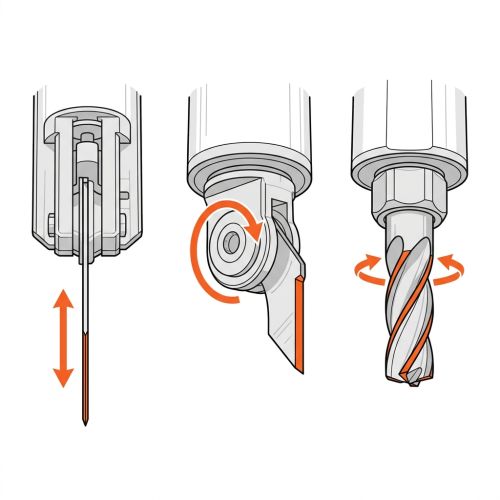

Lame oscillante, tangentielle et rotative : principes et cas d'usage
Les tables de découpe numérique peuvent recevoir différents types de lames selon la nature du matériau, son épaisseur et le niveau de précision recherché :
- La lame oscillante effectue un mouvement de va-et-vient vertical très rapide tout en avançant sur la trajectoire. Ce battement fragmente la résistance du matériau et évite l'échauffement. Elle convient aux matériaux souples ou épais : mousse polyuréthane, caoutchouc, carton plume, feutrine épaisse, PVC expansé. La fréquence d'oscillation s'ajuste selon la dureté et l'épaisseur de la matière.
- La lame tangentielle oriente mécaniquement le tranchant dans le sens exact de la trajectoire à chaque changement de direction. Cette rotation d'orientation produit des angles vifs et des courbes précises sur les matériaux qui nécessitent une coupe franche : cuir, carton compact, papier épais. Elle excelle là où la lame oscillante laisse des angles légèrement arrondis.
- La lame rotative agit comme une roulette tranchante qui roule en continu sur la matière. Elle convient aux matières fines et continues (vinyle en feuille ou rouleau, films plastiques, textile léger) pour des vitesses d'avance élevées, sans oscillation ni effort vertical important.
Passage à l’usinage par fraise ou routeur
Le module fraise ou routeur remplace la lame par un outil rotatif à grande vitesse qui enlève de la matière sous forme de copeaux. Il s'utilise sur les matériaux pour lesquels une lame ne peut pas produire un bord propre : PMMA, dibond, polycarbonate, médium, contreplaqué fin, certains composites.
Le fraisage génère des copeaux et des poussières qui nécessitent une aspiration dédiée directement sur la tête, en plus du vide de table. Le bridage de la pièce doit être plus ferme qu'en découpe à lame car les forces latérales exercées par la fraise sont supérieures. La profondeur de passe par passage reste limitée pour éviter la surchauffe et l'arrachement, et plusieurs passes successives permettent d'atteindre l'épaisseur totale.
Le fraisage génère des copeaux et des poussières qui nécessitent une aspiration dédiée directement sur la tête, en plus du vide de table. Le bridage de la pièce doit être plus ferme qu'en découpe à lame car les forces latérales exercées par la fraise sont supérieures. La profondeur de passe par passage reste limitée pour éviter la surchauffe et l'arrachement, et plusieurs passes successives permettent d'atteindre l'épaisseur totale.
Rainage, pliage, marquage, perforation et mi-chair (kiss-cut)
Le rainage comprime la matière sur une ligne pour préparer un pli futur sans la traverser. Il s'applique sur le carton, le polypropylène alvéolaire et le cartonnage packaging. La profondeur du rainage dépend de l'épaisseur et de la rigidité du matériau : trop superficiel, le pli résiste et s'arrache ; trop profond, il perfore.
Le marquage dépose une trace (via un outil à pointe ou un feutre) pour repérer des points d'assemblage, de pliage ou de pose, sans entamer le matériau. Il s'avère précieux en fabrication de gabarits ou en découpe de meubles à assembler.
La perforation crée une ligne de points ou de tirets pour faciliter une rupture manuelle ultérieure, comme sur les tickets d'entrée, les étiquettes en série ou les boîtes à fenêtre.
Le kiss-cut règle la profondeur de lame pour traverser uniquement la couche supérieure d'un matériau bicouche (vinyle auto-adhésif sur liner, étiquette sur support siliconé) sans entailler le support. La matière découpée se décolle ensuite facilement tandis que le liner reste intact pour la manipulation.
Le marquage dépose une trace (via un outil à pointe ou un feutre) pour repérer des points d'assemblage, de pliage ou de pose, sans entamer le matériau. Il s'avère précieux en fabrication de gabarits ou en découpe de meubles à assembler.
La perforation crée une ligne de points ou de tirets pour faciliter une rupture manuelle ultérieure, comme sur les tickets d'entrée, les étiquettes en série ou les boîtes à fenêtre.
Le kiss-cut règle la profondeur de lame pour traverser uniquement la couche supérieure d'un matériau bicouche (vinyle auto-adhésif sur liner, étiquette sur support siliconé) sans entailler le support. La matière découpée se décolle ensuite facilement tandis que le liner reste intact pour la manipulation.
Quels paramètres font varier la qualité de coupe au quotidien ?
Outil et usure : angle de lame, affûtage, faux-rond et propreté
Une lame usée produit des bords fibreux ou déchirés plutôt que tranchants. Elle comprime la matière avant de la couper, ce qui génère des bavures sur les plastiques souples et des arrachements sur les papiers. L'usure s'accélère sur les matériaux chargés de fibres de verre, les cartons avec revêtements abrasifs ou les matériaux contenant des adhésifs.
L'angle de coupe de la lame se sélectionne selon la dureté du matériau : un angle aigu convient aux matières souples, un angle plus ouvert à des matières fermes. Une lame montée avec un mauvais angle dans son porte-outil introduit un faux-rond ou une orientation incorrecte qui se traduit par une déviation de trajectoire.
La propreté de la lame et du porte-outil conditionne aussi le résultat : les résidus d'adhésif, les traces de colle de vinyle ou les particules de mousse collées au tranchant augmentent la friction et dégradent la netteté de coupe.
L'angle de coupe de la lame se sélectionne selon la dureté du matériau : un angle aigu convient aux matières souples, un angle plus ouvert à des matières fermes. Une lame montée avec un mauvais angle dans son porte-outil introduit un faux-rond ou une orientation incorrecte qui se traduit par une déviation de trajectoire.
La propreté de la lame et du porte-outil conditionne aussi le résultat : les résidus d'adhésif, les traces de colle de vinyle ou les particules de mousse collées au tranchant augmentent la friction et dégradent la netteté de coupe.
Réglages de coupe : vitesse, pression, passes et surcoupe
Une vitesse d'avance trop élevée sur les changements de direction crée des arrondis dans les angles et provoque des arrachements sur les fibres orthogonales au sens de coupe. La plupart des logiciels appliquent automatiquement une réduction de vitesse dans les angles, mais ce paramètre doit être activé et correctement dimensionné.
Une pression trop forte sur des matériaux souples écrase la matière avant de la couper, marque le support sacrificiel prématurément et déforme les pièces fines. À l'inverse, une pression insuffisante laisse des zones non coupées, particulièrement visible sur les matières à épaisseur variable.
Les passes multiples avec une profondeur réduite à chaque fois produisent des bords plus propres sur les matériaux épais ou rigides. La surcoupe (légère extension de la trajectoire au-delà du point de départ) garantit que les angles fermés sont entièrement découpés, notamment sur les matériaux élastiques qui se referment légèrement derrière la lame.
Une pression trop forte sur des matériaux souples écrase la matière avant de la couper, marque le support sacrificiel prématurément et déforme les pièces fines. À l'inverse, une pression insuffisante laisse des zones non coupées, particulièrement visible sur les matières à épaisseur variable.
Les passes multiples avec une profondeur réduite à chaque fois produisent des bords plus propres sur les matériaux épais ou rigides. La surcoupe (légère extension de la trajectoire au-delà du point de départ) garantit que les angles fermés sont entièrement découpés, notamment sur les matériaux élastiques qui se referment légèrement derrière la lame.
Maintien et support : aspiration, porosité et planéité
Les matériaux poreux (carton non couché, mousse à cellules ouvertes, feutrine épaisse) laissent passer l'air et réduisent la force d'aspiration sous la pièce. Le masquage des zones non couvertes de la table et l'application d'un film de protection sur la face supérieure du matériau améliorent le vide résiduel.
Un tapis de coupe trop usé et trop entaillé crée des canaux qui mettent en communication différentes zones de vide et réduisent l'étanchéité globale. Son remplacement régulier est autant une question de maintien matière que de qualité de coupe.
Les plaques rigides présentent parfois un voilage lié au stockage ou à la température de l'atelier. Une plaque bombée crée des zones où la profondeur de coupe réelle est inférieure à la consigne, laissant des liaisons non coupées. Il convient alors d'ajuster la profondeur en conséquence ou de prévoir un bridage périmétrique complémentaire.
Un tapis de coupe trop usé et trop entaillé crée des canaux qui mettent en communication différentes zones de vide et réduisent l'étanchéité globale. Son remplacement régulier est autant une question de maintien matière que de qualité de coupe.
Les plaques rigides présentent parfois un voilage lié au stockage ou à la température de l'atelier. Une plaque bombée crée des zones où la profondeur de coupe réelle est inférieure à la consigne, laissant des liaisons non coupées. Il convient alors d'ajuster la profondeur en conséquence ou de prévoir un bridage périmétrique complémentaire.
Matière : sens fibre, grain, films de protection et matériaux multicouches
Le sens fibre du carton détermine sa résistance à la déchirure : une découpe perpendiculaire aux fibres produit un bord plus net qu'une coupe parallèle qui tend à effilocher. Pour le textile, la direction du tissu conditionne la précision dimensionnelle des pièces car le maillage se distend différemment selon l'axe.
Les films de protection présents sur les plastiques (PMMA, polycarbonate) empêchent les rayures pendant la manipulation mais peuvent se décoller en lambeaux autour de la découpe si la lame ou la fraise manque de tranchant. Il faut décider en amont de laisser ou retirer le film selon le risque de griffures.
Les matériaux multicouches (contre-collés, sandwichs mousse-carton-mousse, étiquettes) demandent une adaptation des passes selon la dureté de chaque couche. Une seule passe paramétrée pour la couche extérieure risque de s'arrêter en milieu d'épaisseur sur une couche intermédiaire plus résistante.
Les films de protection présents sur les plastiques (PMMA, polycarbonate) empêchent les rayures pendant la manipulation mais peuvent se décoller en lambeaux autour de la découpe si la lame ou la fraise manque de tranchant. Il faut décider en amont de laisser ou retirer le film selon le risque de griffures.
Les matériaux multicouches (contre-collés, sandwichs mousse-carton-mousse, étiquettes) demandent une adaptation des passes selon la dureté de chaque couche. Une seule passe paramétrée pour la couche extérieure risque de s'arrêter en milieu d'épaisseur sur une couche intermédiaire plus résistante.
Laser ou table de découpe numérique en production ?
| Critère | Laser | Table de découpe numérique à lame ou fraise |
|---|---|---|
| Principe de coupe | Énergie thermique (vaporisation) | Enlèvement mécanique (lame, fraise) |
| Matériaux favorables | Acrylique, contreplaqué, feutrine fine, textile non plastifié | Vinyle, mousse, carton, cuir, PVC souple/expansé, PMMA avec fraise |
| Qualité de bord | Bord fondu/brûlé légèrement sur plastiques | Bord mécanique, droit ou biseauté selon lame |
| Fumées et chaleur | Oui : extraction obligatoire, risque toxique sur PVC, mousse | Non : poussières et copeaux sur fraise, extraction recommandée |
| Vitesse sur formes simples | Très rapide sur matières fines | Rapide sur lame, modérée sur fraise |
| Contraintes sécurité | Classe laser, enclosure, ventilation forcée | Barrières, capotage routeur, aspiration copeaux |
| Matériaux contre-indiqués | PVC (chlore), mousse polyuréthane (isocyanates), réfléchissants | Métaux sans module spécifique, pierres |
Le laser convient en priorité aux séries courtes sur matières fines homogènes avec des bords nets non peints. La table à lame prend l'avantage sur les matériaux épais, sensibles à la chaleur, multicouches ou nécessitant un kiss-cut.
CNC routeur ou table à lame pour matériaux rigides ?
| Critère | CNC routeur dédié | Table de découpe à lame avec module fraise |
|---|---|---|
| Process | Usinage par enlèvement de copeaux | Découpe par lame + fraise en option |
| Épaisseur typique | De quelques millimètres à plusieurs centaines selon machine | Limitée selon puissance du module fraise embarqué |
| Poussières et bruit | Importants : aspiration intégrée requise, capotage | Modérés avec aspiration tête ; bruit de fraise |
| Bridage nécessaire | Fort, souvent par bridage mécanique ou vide élevé | Vide de table + bridage complémentaire sur rigides |
| Précision sur imprimés | Limitée sans caméra dédiée | Excellente avec module caméra et registration marks |
| Post-traitement | Chanfreinage, ponçage fréquent | Bord propre dès la coupe sur lame ; fraise peut laisser légères stries |
Un CNC routeur dédié traite des épaisseurs et des efforts que la plupart des tables polyvalentes à lame ne peuvent pas atteindre. La table polyvalente offre en revanche la capacité de passer d'un matériau souple à un matériau semi-rigide sans reconfigurer entièrement la machine.
Quels critères comparer avant de choisir une table de découpe numérique ?
Le choix d'une table de découpe numérique se structure autour de cinq axes techniques liés aux besoins de production de l'atelier :
- Le format utile doit correspondre au format des matières achetées et aux dimensions maximales des pièces produites. Un format trop petit contraint à découper les grandes planches en plusieurs passes, avec des risques de raccord. Un format trop grand pénalise l'encombrement atelier et le coût machine.
- Le type de tête détermine la polyvalence : une tête mono-outil impose des changements manuels entre opérations, là où une tête multi-outils ou un changeur automatique enchaîne les modules sans interruption. La présence d'un module routeur sur une table à lame élargit le spectre des matériaux traités mais implique une gestion des poussières.
- La caméra et sa précision conditionnent la qualité de la découpe sur imprimés. Le nombre de repères lus, la résolution de l'objectif et la capacité à réaliser un recalage local (et non seulement global) distinguent les configurations d'entrée de gamme des configurations pour production d'impression-découpe à haute valeur.
- La puissance de vide et le zonage déterminent la capacité à maintenir des petites pièces, des matières poreuses et des formats variés sur le même plateau. Un système de zonage fin permet de concentrer l'aspiration sur la surface utile réelle.
- Les logiciels fournis couvrent l'import de fichiers, le nesting, le paramétrage des outils, le pilotage en temps réel et la traçabilité des fichiers de production. La compatibilité avec les formats DXF, PDF vectoriel et AI, ainsi que la qualité du nesting automatique, constituent des critères concrets de productivité.
Quelles opérations de maintenance et de sécurité prévoir en atelier ?
La fiabilité d'une table de découpe numérique repose sur un entretien structuré et une gestion rigoureuse des consommables :
- Les lames se remplacent à intervalles réguliers ou dès l'apparition de bavures. Leur durée de vie varie selon le matériau coupé : les matières abrasives (cartons chargés, composites) usent les tranchants beaucoup plus vite que le vinyle ou la mousse. Les fraises se contrôlent visuellement et par la qualité des bords produits : une fraise émoussée chauffe et génère des dépôts sur les bords. Les tapis de coupe et les feutres de marquage constituent d'autres consommables à surveiller.
- Le nettoyage des rails et des guidages linéaires élimine les poussières, les fibres et les résidus d'adhésif qui augmentent le frottement et dégradent la précision. La lubrification des guidages s'effectue selon les prescriptions constructeur pour éviter l'accumulation de particules grasses.
- La calibration périodique de la caméra, du capteur de hauteur et de l'origine machine maintient la précision dans le temps. Une dérive de quelques centièmes de millimètre sur l'encodeur d'un axe se cumule en production sur des séries longues.
- La sécurité opérateur implique des équipements de protection individuelle adaptés selon la matière travaillée : masque anti-poussières lors de la découpe de mousses ou de matières synthétiques, lunettes lors du fraisage, et gants lors de la manipulation des lames. L'extraction des poussières et vapeurs doit rester active pendant les opérations de fraisage et évitée sur les matières synthétiques susceptibles de libérer des composés chimiques.
FAQ : réponses courtes aux questions que posent les ateliers
Comment régler la profondeur de coupe sans abîmer le tapis ?
La profondeur se règle de manière à traverser la matière d'un demi-millimètre environ dans le tapis, juste assez pour garantir une coupe complète sans creuser les guidages du martyr. Un test de coupe sur chute avant toute série permet de valider ce réglage, matériau par matériau.
Quelle est la différence concrète entre lame oscillante et lame tangentielle ?
La lame oscillante monte et descend très rapidement sur son axe vertical pendant l'avance, ce qui convient aux matériaux mous et épais dont la résistance se fragmente au battement. La lame tangentielle pivote sur son axe Z pour s'orienter dans le sens exact de chaque segment de la trajectoire, produisant des angles vifs et des courbes précises sur les matières fermes comme le cuir ou le carton compact.
Les matériaux poreux comme la mousse tiennent-ils bien au vide ?
Les mousses à cellules ouvertes laissent passer l'air et réduisent fortement l'aspiration. Le maintien s'améliore en activant toutes les zones de vide disponibles, en masquant les zones de table non couvertes, et en déposant un film plastique fin sur la face supérieure de la mousse pour bloquer le passage de l'air à travers la matière.
Mon découpage est décalé par rapport à l'impression. Comment corriger ?
Ce décalage provient d'une déformation ou d'un étirement de la matière entre l'impression et la découpe. Il se corrige en ajoutant des repères d'impression sur la feuille, en les faisant lire par la caméra avant la production, et en activant le recalage automatique. Avec quatre repères ou plus aux coins et au centre, la correction locale compense les déformations non uniformes.
Qu'est-ce qu'un pontet et quand doit-on en prévoir ?
Un pontet est une zone intentionnellement non coupée sur le contour d'une pièce. Il maintient la pièce solidaire de la feuille jusqu'à la fin de la découpe pour éviter qu'elle ne bascule ou ne se déplace sous la tête. On en prévoit sur les petites pièces, les formes étroites et les matières légères mal tenues par le vide. Le pontet se rompt manuellement ou à l'aide d'un scalpel lors de la dépouille.
Quels fichiers DXF ou PDF envoyer pour une découpe sans erreur ?
Le fichier DXF doit contenir uniquement des contours vectoriels propres, sans doublon de tracés, sans hachures et sans blocs non explosés. Le PDF doit être exporté en PDF vectoriel depuis Illustrator ou Corel, en conservant les calques et en évitant la rastérisation des tracés. Toutes les opérations (découpe, rainage, marquage) s'attribuent à des calques distincts avec des couleurs ou des noms clairs.
Comment éviter que les bavures apparaissent sur le PMMA ?
Les bavures sur PMMA proviennent d'une fraise émoussée, d'une vitesse d'avance trop élevée ou d'une profondeur de passe trop importante. La solution consiste à travailler avec une fraise neuve et bien affûtée, à réduire la profondeur par passe, à augmenter la vitesse de rotation et à utiliser une aspiration directe sur la tête pour évacuer les copeaux chauds qui se refondent sur le chant.
À quelle fréquence faut-il changer le tapis de coupe ?
La fréquence dépend du volume produit et des matériaux traités. Un tapis trop entaillé perd son étanchéité et dégrade le maintien. Le signe visuel le plus fiable est l'apparition de zones où la matière glisse ou bouge pendant la coupe, malgré une pompe en bon état. Sur une production quotidienne intensive, un remplacement trimestriel constitue un ordre de grandeur raisonnable, à adapter selon l'état observé.
Nos tables de découpe numériques les plus populaires sur hellopro.fr
Table de découpe à commande numérique atom twins
Prix sur demande
Envoyer un message
Table de découpe à plat fc100 avec fonction rainage
Prix sur demande
Envoyer un message
Prix sur demande
Envoyer un message
Prix sur demande
Envoyer un message
