💡 Ce qu'il faut retenir :

La station totale en topographie mesure simultanément des angles horizontaux et verticaux et des distances, puis calcule automatiquement des coordonnées, des distances horizontales et des dénivelés.
La précision angulaire des stations modernes se situe entre 1 et 5 secondes d'arc ; la précision sur la distance atteint généralement 2 à 5 mm.
La mise en station (centrage, nivellement, orientation sur un point connu) conditionne directement la fiabilité de l'ensemble du levé.
Le mode avec prisme garantit la meilleure précision sur de grandes distances ; le mode sans prisme permet de viser des points inaccessibles, avec une portée réduite selon les modèles.
Les trois typologies principales sont la station manuelle, la station robotisée (travail en solo, ATR) et la multistation (scanner laser intégré).
Les données s'exportent vers un logiciel de post-traitement (DAO, SIG) pour produire des plans topographiques, des MNT et des rapports de récolement.
Les principaux cas d'usage professionnels sont l'implantation, le récolement, les cubatures, le foncier et le suivi de déformations.

Devis pour une station totale de topographie

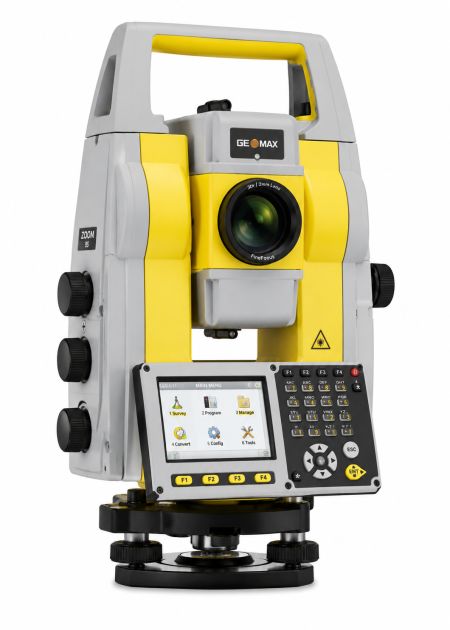

La station totale de topographie permet de réaliser des relevés précis sur les chantiers et terrains. Elle combine un théodolite électronique et un distancemètre laser afin de mesurer simultanément les angles, les distances et les différences de hauteur. Grâce à son système informatique embarqué, elle calcule instantanément les coordonnées tridimensionnelles des points relevés et enregistre automatiquement les données. Le bon fonctionnement d’une station totale dépend notamment de son calibrage, de son nivellement et des paramètres de mesure utilisés pour garantir des résultats fiables et précis en topographie.

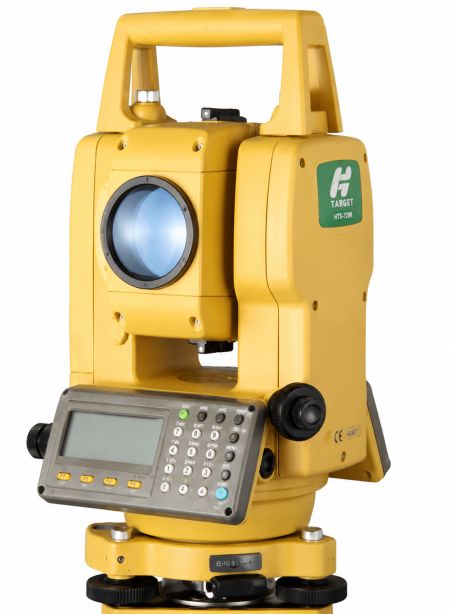

Découvrez nos stations totales de topographie

Quelles sont les différentes parties d'une station totale topographique ?

Une station totale en topographie regroupe plusieurs composants dont chacun joue un rôle précis dans la chaîne de mesure :

Le théodolite électronique mesure les angles horizontaux et verticaux avec une résolution exprimée en secondes d'arc (1″, 2″ ou 5″ selon le modèle).
Le distancemètre électronique (EDM) émet un signal laser vers le point visé et calcule la distance par mesure du temps de retour ou de la phase du signal.
La lunette optique permet de viser avec précision les cibles, prismes ou surfaces réfléchissantes.
L'écran couleur et le clavier servent à saisir les paramètres du projet, afficher les résultats et gérer les fichiers de mesures.
Le logiciel intégré enregistre chaque mesure, réalise les calculs de coordonnées et prépare l'export des données.
La nivelle sphérique et le compensateur électronique assurent le contrôle de la verticalité de l'axe principal de l'instrument.
Le trépied et l'embase (tribrach) stabilisent l'instrument et permettent le centrage précis au-dessus du point de station.
Le plomb optique ou laser intégré dans le tribrach matérialise la verticale au sol pour un centrage millimétrique.
Le prisme réflecteur monté sur une canne sert de cible à l'EDM pour les mesures de distance.
Le contrôleur de terrain (collecteur de données) permet de piloter l'instrument à distance et d'enregistrer les données sur des supports exportables, notamment via câble, USB ou Bluetooth.

Ces composants travaillent en séquence : la lunette vise, l'EDM mesure, le processeur calcule, le logiciel enregistre. La qualité de chaque maillon conditionne la précision globale du levé ou de l'implantation station totale.

Vous êtes fournisseur de station totale topographie ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quel mode de mesure choisir pour la station totale de topographie ?

Mode de mesure avec prisme réflecteur

Le mode avec prisme réflecteur reste la solution la plus utilisée en topographie pour obtenir des mesures très précises sur de longues distances. Le signal laser émis par la station totale est renvoyé par un prisme installé sur une canne, ce qui améliore considérablement la fiabilité des relevés. Ce mode convient parfaitement aux implantations, aux levés de terrain et aux travaux nécessitant des tolérances de mesure strictes sur chantier.

Mode de mesure sans prisme

Le mode sans prisme permet à la station totale de mesurer directement une surface sans installer de réflecteur sur le terrain. Cette technologie est particulièrement utile pour relever des points difficiles d’accès, comme des façades, des structures en hauteur ou des zones dangereuses. Même si la portée et la précision sont généralement inférieures au mode avec prisme, cette solution offre un gain de temps important pour certains relevés topographiques spécifiques.

Comment utiliser une station totale pour un levé topographique ?

La réalisation d'un levé topographique avec station totale suit une séquence précise dont chaque étape conditionne la validité des données.

1 - Centrage et nivellement (mise en station)
L'opérateur installe le trépied au-dessus du point de station matérialisé au sol. Il centre l'instrument grâce au plomb optique ou laser du tribrach, puis règle la verticalité de l'axe principal via la nivelle sphérique et les vis calantes. Le compensateur électronique affiche l'inclinaison résiduelle : un nivellement soigné limite directement les erreurs angulaires sur toute la session.

2 - Paramétrage du projet
L'opérateur renseigne dans le logiciel intégré le système de coordonnées du projet, la hauteur d'instrument mesurée à la règle, la hauteur du prisme sur la canne, et les paramètres atmosphériques disponibles (température et pression) pour corriger automatiquement les mesures de distance. Ces données figurent dans tous les enregistrements.

3 - Orientation : point connu, visée arrière ou station libre
La mise en station s'appuie sur au moins un point de coordonnées connues.

En station sur point connu, l'opérateur vise un second point de référence (visée arrière) pour initialiser le cercle horizontal et définir l'orientation angulaire du levé.
En station libre (résection), l'instrument se place en position quelconque et mesure les angles et distances vers deux points connus au minimum pour calculer ses propres coordonnées ; cette méthode offre souplesse et gain de temps sur les chantiers complexes.
Un contrôle sur un troisième point de référence vérifie la cohérence de l'orientation.

4 - Mesure des points et enregistrement
L'opérateur vise chaque point du levé à l'aide de la lunette optique. Pour chaque visée, la station calcule et enregistre automatiquement les angles horizontaux et verticaux, la distance inclinée, la distance horizontale, la différence de hauteur et les coordonnées calculées du point. Les mesures critiques font l'objet d'une double visée pour détecter les erreurs de pointé.

5 - Contrôles avant de quitter la station
Avant de lever le trépied, l'opérateur revisite au moins un point de contrôle déjà mesuré pour vérifier la stabilité des coordonnées et l'absence de déplacement accidentel de l'instrument. La compensation d'erreur et la correction de l'erreur de verticalité garantissent des résultats cohérents entre stations successives.

Comment exploiter les données d’une station totale après le relevé ?

Une fois la session de mesures terminée sur le terrain, les données enregistrées dans la station totale ou le contrôleur de terrain transitent vers un ordinateur de bureau via câble, clé USB ou connexion Bluetooth. Les fichiers s'exportent dans des formats standard : GSI, DXF, CSV ou XML selon les instruments et les besoins du logiciel cible.

Un logiciel de post-traitement topographique prend ensuite en charge le calcul du cheminement ou de la polygonale, la compensation globale des erreurs et la génération des livrables. Les livrables attendus selon le type de mission incluent :

Un plan topographique en 2D avec courbes de niveau, exportable en DWG ou DXF pour la DAO/CAO.
Un modèle numérique de terrain (MNT) représentant le sol nu, utilisé pour les études de terrassement et les calculs de volumes.
Un rapport de récolement comparant les positions implantées aux coordonnées théoriques du projet.
Des données exploitables dans un SIG (ArcGIS, QGIS) pour les projets fonciers ou d'aménagement.

Cette station totale workflow numérique du terrain au bureau garantit la traçabilité des mesures et la cohérence entre les données brutes et les livrables finaux.

Quels sont les cas d'usage d'une station totale de topographie ?

Les stations totales de topographie couvrent un large spectre de missions pour les professionnels du BTP, de l'arpentage et du génie civil. Chaque scénario mobilise des fonctions spécifiques de l'instrument :

Implantation station totale : le géomètre ou le conducteur de travaux reporte sur le terrain les coordonnées du projet (axes de bâtiment, fondations, réseaux). L'instrument calcule la direction et la distance à parcourir jusqu'au point théorique à matérialiser. La précision angulaire détermine directement la tolérance atteinte, par exemple 5 mm sur des travaux de charpente métallique à 75 m.
Levé et récolement : après exécution des travaux, la station mesure les positions réelles des ouvrages et les compare aux coordonnées théoriques du plan. Le rapport de récolement chiffre les écarts et atteste de la conformité d'exécution.
Cubatures et terrassement : sur les chantiers de terrassement, la station relève les profils en travers avant et après travaux. Le logiciel de post-traitement calcule les volumes de déblais et de remblais à partir des MNT générés.
Suivi de déformations : sur ouvrages d'art (ponts, barrages, soutènements), la station mesure périodiquement les mêmes points de référence. La comparaison des coordonnées dans le temps révèle des déplacements de l'ordre du millimètre.
Foncier et bornage : la station totale géomètre relève les limites cadastrales, matérialise les bornes et produit les plans nécessaires aux divisions de propriété ou aux procédures judiciaires.
Mesures en environnements contraints : le mode sans prisme permet de viser des points inaccessibles (façades, canalisation, ravins) sans intervenir physiquement sur la zone.

Dans tous ces scénarios, la station total géomètre produit des coordonnées directement exploitables, sans mesures indirectes ni calculs manuels, ce qui réduit les délais entre la collecte terrain et la production des livrables.

FAQ

Quelle est la différence entre un théodolite et une station totale ?

Un théodolite mesure uniquement des angles horizontaux et verticaux. Il ne mesure pas les distances et ne calcule pas de coordonnées. La station totale intègre en plus un distancemètre électronique (EDM) et un processeur embarqué qui calcule automatiquement les coordonnées, la distance horizontale et le dénivelé à chaque visée. Sur le terrain, cette différence se traduit par une autonomie complète : une station totale produit directement les données nécessaires aux plans et aux implantations, sans recours à un ruban ou à des calculs manuels.

Comment réussir l'orientation et la résection en station libre ?

En station libre, l'instrument se place en position quelconque, non matérialisée au sol. L'opérateur vise au minimum deux points de station topographie dont les coordonnées sont connues, mesure les angles et les distances vers chacun d'eux, puis laisse le logiciel calculer par résection les coordonnées exactes de la station. Pour fiabiliser ce calcul, il convient de viser un troisième point de contrôle : le résidu obtenu indique la qualité de l'orientation. Un résidu inférieur à 5 mm sur les coordonnées calculées constitue généralement un seuil acceptable pour les travaux courants. Si le résidu dépasse ce seuil, il faut vérifier la qualité des visées, la constante de prisme et l'état des points de référence avant de poursuivre le levé.

Pourquoi les levés topographiques échouent avec une station totale ?

La plupart des écarts constatés lors d'un levé ou d'une implantation résultent de quelques causes récurrentes. Un centrage imprécis au-dessus du point de station introduit une erreur systématique sur toutes les coordonnées calculées. Un nivellement insuffisant déforme les angles verticaux et donc les dénivelés. Une constante de prisme incorrecte dans l'instrument provoque une erreur de zéro constante sur chaque distance mesurée, pouvant dépasser 10 mm sur une liaison aller-retour. Une orientation erronée (visée arrière mal identifiée ou coordonnées de référence inexactes) fait pivoter l'ensemble du levé autour de la station. Enfin, des conditions atmosphériques non renseignées (température, pression) faussent la correction de vitesse de propagation du signal et dégradent les distances mesurées. Contrôler ces cinq points avant de commencer la session terrain prévient la quasi-totalité des non-conformités.

Quelle formation prévoir pour utiliser une station totale ?

La prise en main d'une station totale requiert une formation station total topographie couvrant au minimum les opérations de mise en station (centrage, nivellement), la création et la gestion d'un fichier de projet, les procédures d'orientation sur point connu et de station libre, la saisie des constantes instrument et prisme, et l'export des données vers le logiciel de post-traitement. Une formation pratique de deux à trois jours sur site permet généralement d'atteindre une autonomie opérationnelle pour les levés courants. Pour les missions à tolérances serrées (implantation d'ouvrages, suivi de déformations), une formation complémentaire aux procédures qualité (double mesure, contrôle de fermeture, traçabilité des fichiers) réduit les risques de non-conformité et les retours chantier.
