Temps de lecture estimé : 9min
đź’ˇ L'essentiel Ă retenir :
- Une station météorologique transforme des grandeurs physiques (température, vent, pluie, pression…) en données numériques selon une chaîne : capteurs → datalogger → transmission → affichage et alertes.
- Chaque paramètre exige un capteur dédié : hygromètre pour l'humidité, baromètre pour la pression, anémomètre et girouette pour le vent, pluviomètre à augets pour les précipitations, pyranomètre pour le rayonnement solaire.
- Le datalogger horodate et stocke chaque mesure à intervalles réguliers (typiquement de l'ordre de la minute), puis transmet les données vers une console locale, un serveur cloud ou un système SCADA via Wi-Fi, 4G, RS485 ou satellite selon l'architecture.
- La qualité d'une mesure dépend autant du capteur que de son emplacement : un anémomètre mal dégagé, un pluviomètre incliné ou un capteur T°/HR exposé au soleil introduisent des biais parfois supérieurs à plusieurs degrés ou 25 % du cumul de pluie.
- Les stations météo automatiques (AWS) fonctionnent 24h/24 sans intervention humaine, alimentées par batterie, panneau solaire ou secteur, avec une fréquence de réétalonnage typiquement comprise entre 6 mois et 2 ans selon l'environnement et les contraintes de qualité.
Une station météorologique mesure en continu plusieurs paramètres atmosphériques à l’aide de capteurs météorologiques dédiés. Selon sa configuration, elle peut intégrer un anémomètre pour le vent, un pluviomètre pour les précipitations ainsi que des sondes de température, d’humidité ou de pression. Les mesures sont ensuite enregistrées, transmises et exploitées pour le suivi d’un site, l’alerte ou l’analyse historique. Comprendre le rôle des capteurs, de l’acquisition et de la transmission des données permet de mieux interpréter les relevés, de choisir une implantation adaptée et de limiter les erreurs de mesure.
Devis pour une station météorologique

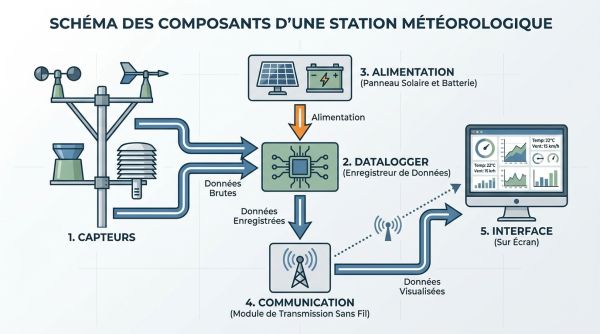

Quels composants forment une station météorologique ?
Une station météorologique regroupe cinq grandes familles de composants qui travaillent en séquence. Les capteurs météo constituent le premier maillon : chacun mesure un paramètre physique distinct (température, humidité, pression, vent, précipitations, rayonnement). Le datalogger (enregistreur de données) centralise les signaux issus des capteurs, les horodate et les stocke localement. Le système d'alimentation (secteur, batterie ou panneau solaire) garantit la continuité de fonctionnement, y compris en site isolé. Le module de communication assure la transmission vers une console, un serveur ou un cloud. Enfin, l'interface d'exploitation (console, application web, logiciel SCADA) restitue les données brutes sous forme de courbes, valeurs min/max, alertes et historiques.
Vous êtes fournisseur de station météorologique ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads

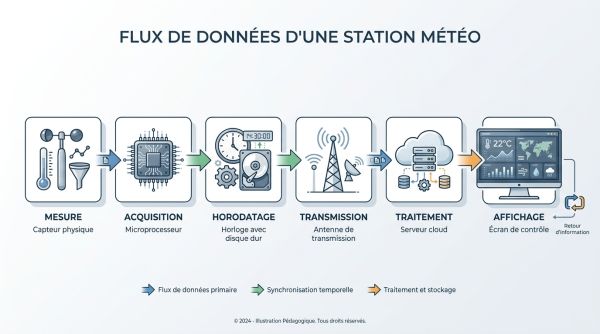

Comment les données circulent-elles de la mesure à l'affichage ?
La chaîne de valeur d'une station météorologique suit six étapes distinctes.
- Mesure : chaque capteur acquiert en continu le signal physique qui lui correspond (tension, résistance, impulsion, fréquence selon la technologie).
- Acquisition et filtrage : le datalogger interroge les capteurs à intervalles configurables (souvent de l'ordre de la minute), applique un premier filtrage et détecte les valeurs aberrantes.
- Horodatage et stockage local : chaque enregistrement reçoit un horodatage précis et est sauvegardé dans la mémoire interne, assurant la continuité des données même en cas de coupure réseau.
- Transmission : les données sont envoyées vers une destination distante via le protocole retenu (Wi-Fi, radio, 4G, RS485, Ethernet, satellite).
- Réception et traitement avancé : la plateforme distante calcule des indicateurs dérivés (point de rosée, évapotranspiration, indice de refroidissement éolien, degrés-jours) à partir des mesures brutes.
- Affichage, alertes et archivage : l'interface restitue les données en temps réel, déclenche des alertes sur seuils (gel, rafale, pluie intense) et alimente un historique long terme.
Quels capteurs météo mesurent chaque paramètre clé ?
Température et humidité dans un abri ventilé
Le thermomètre électronique (souvent à thermistance) et l'hygromètre capacitif mesurent respectivement la température de l'air et l'humidité relative. Ces deux capteurs, fréquemment regroupés dans une sonde combinée, doivent être placés dans un abri à persiennes ventilé à 1,25–2 m du sol pour être protégés du rayonnement direct et des précipitations.
En l'absence d'abri ou en cas de ventilation insuffisante, le rayonnement solaire réchauffe la paroi et fausse la mesure : un biais supérieur à 1 °C est courant, et plusieurs degrés sont possibles en plein soleil. La précision typique d'un capteur grand public atteint ±1 °C pour la température et ±3 à 5 % pour l'humidité relative ; un instrument professionnel peut descendre à ±0,3 °C.
En l'absence d'abri ou en cas de ventilation insuffisante, le rayonnement solaire réchauffe la paroi et fausse la mesure : un biais supérieur à 1 °C est courant, et plusieurs degrés sont possibles en plein soleil. La précision typique d'un capteur grand public atteint ±1 °C pour la température et ±3 à 5 % pour l'humidité relative ; un instrument professionnel peut descendre à ±0,3 °C.
Pression atmosphérique et tendance barométrique
Le baromètre (souvent à capteur MEMS piézorésistif) mesure la pression atmosphérique absolue en hPa. La précision typique se situe autour de ±1 à 2 hPa. La station doit être configurée avec l'altitude du site pour restituer une pression ramenée au niveau de la mer, permettant la comparaison entre sites.
La tendance barométrique à court terme (baisse rapide, hausse rapide, pression stable) constitue l'indicateur le plus accessible pour anticiper une évolution météo : une baisse de plusieurs hPa en quelques heures signale généralement une dégradation prochaine.
La tendance barométrique à court terme (baisse rapide, hausse rapide, pression stable) constitue l'indicateur le plus accessible pour anticiper une évolution météo : une baisse de plusieurs hPa en quelques heures signale généralement une dégradation prochaine.
Anémomètre et girouette pour vitesse et direction du vent
L'anémomètre à coupelles mesure la vitesse du vent à partir de la rotation de trois godets : leur fréquence de rotation est proportionnelle à la vitesse. L'anémomètre ultrasonique remplace les coupelles par des transducteurs sans pièce mobile, ce qui supprime les risques de blocage par le gel ou la neige. La girouette indique la direction du vent via un potentiomètre rotatif ou un encodeur angulaire.
Pour le vent, la norme internationale de référence est une hauteur d'installation de 10 m au-dessus du sol en zone dégagée. Tout obstacle situé à moins de dix fois sa propre hauteur dans le secteur exposé au vent dominant génère des turbulences et fausse significativement la mesure. La rafale (vitesse maximale sur une fenêtre de 3 secondes) exige un échantillonnage au minimum de 1 Hz pour être correctement capturée.
Pour le vent, la norme internationale de référence est une hauteur d'installation de 10 m au-dessus du sol en zone dégagée. Tout obstacle situé à moins de dix fois sa propre hauteur dans le secteur exposé au vent dominant génère des turbulences et fausse significativement la mesure. La rafale (vitesse maximale sur une fenêtre de 3 secondes) exige un échantillonnage au minimum de 1 Hz pour être correctement capturée.

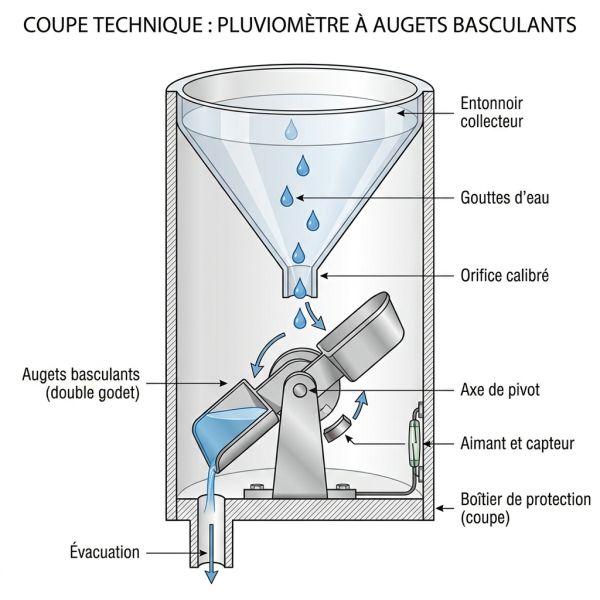

Pluviomètre à augets et limites de mesure
Le pluviomètre à augets basculants collecte les précipitations dans un entonnoir calibré. Quand le volume accumulé atteint un seuil prédéfini (typiquement 0,1 ou 0,2 mm), l'auget bascule et émet une impulsion comptabilisée par le datalogger. Simple et robuste, ce principe présente toutefois plusieurs limites terrain :
- Le vent modifie l'écoulement de l'air autour de l'entonnoir et réduit la captation : le déficit atteint typiquement 10 % à 5 m/s et 25 % à 10 m/s au niveau du capteur.
- À forte intensité de pluie, le temps de basculement de l'auget introduit une perte non négligeable.
- La neige et le givre bouchent ou obstruent l'entonnoir, rendant la mesure nulle ou sous-estimée sans chauffage intégré.
- Les dépôts (fientes, feuilles, insectes) bloquent le mécanisme et nécessitent un nettoyage régulier.
Capteurs de rayonnement et pyranomètre
Le pyranomètre mesure le rayonnement solaire global (direct + diffus) en W/m². Il est utilisé en agriculture pour piloter l'irrigation via l'évapotranspiration, dans le secteur de l'énergie solaire pour évaluer le gisement d'irradiance, et en recherche environnementale. Des capteurs UV et des luxmètres complètent ce panorama pour des applications spécifiques (protection des cultures, confort en espace de travail extérieur). Le pyranomètre doit être installé sans ombrage à aucun moment de la journée et orienté vers le zénith.
Comment le datalogger acquiert-il et horodate-t-il les données ?
Le datalogger constitue le cerveau de la station. Il interroge chaque capteur selon une fréquence programmée, convertit les signaux analogiques ou numériques en valeurs physiques (par application de courbes d'étalonnage), puis calcule des agrégats (moyenne sur 10 minutes pour le vent, cumul horaire pour la pluie) avant de les stocker.
L'horodatage synchronisé (via GPS ou NTP sur les systèmes connectés) garantit la cohérence des séries temporelles et leur exploitabilité dans un système d'information. La capacité de stockage local est dimensionnée pour couvrir une période d'autonomie suffisante en cas de coupure de communication, évitant toute perte de données.
L'horodatage synchronisé (via GPS ou NTP sur les systèmes connectés) garantit la cohérence des séries temporelles et leur exploitabilité dans un système d'information. La capacité de stockage local est dimensionnée pour couvrir une période d'autonomie suffisante en cas de coupure de communication, évitant toute perte de données.
Quels moyens de transmission des données météo existent ?
La transmission des données météo se décline en deux grandes familles selon le niveau d'exigence.
- En usage grand public ou semi-professionnel, la radio locale (433 ou 868 MHz) transmet les mesures vers une console d'affichage sans dépendance à Internet, avec une portée de quelques dizaines à quelques centaines de mètres selon les obstacles. Le Wi-Fi envoie les données vers un serveur cloud ou une application mobile via le réseau local.
- En environnement professionnel et industriel, les protocoles filaires RS485 et SDI-12 relient les capteurs au datalogger sur de courtes distances avec une robustesse élevée. Le protocole Modbus standardise les échanges entre instruments et systèmes de supervision (SCADA). La 4G et l'Ethernet assurent la remontée des données vers un cloud ou un serveur distant. Pour les sites totalement isolés (sommets, déserts, zones polaires), la transmission satellite offre une connectivité universelle, au prix d'un coût d'exploitation plus élevé.
Comment interpréter affichage, historiques et alertes ?
La console ou l'interface web restitue en temps réel les valeurs courantes, les extrema journaliers et les courbes d'évolution. Les alertes sur seuils (température en dessous de 0 °C pour un risque de gel, rafale dépassant un seuil critique, cumul de pluie horaire anormal) permettent une réaction rapide, notamment en agriculture, sur les routes ou dans la gestion de sites industriels. L'archivage cloud ou local constitue la base des analyses climatiques long terme et des bilans saisonniers.
Comment évaluer la qualité des mesures ?
Précision, résolution et étalonnage
La précision désigne l'écart maximal entre la valeur mesurée et la valeur réelle (±0,3 °C pour un capteur professionnel de température, ±1 à 2 hPa pour un baromètre). La résolution correspond à la plus petite variation détectable par le capteur. La stabilité décrit la dérive de la mesure dans le temps : un hygromètre capacitif dérive progressivement sous l'effet de la pollution, du vieillissement et des cycles thermiques.
L'étalonnage consiste à comparer le capteur à un étalon de référence et à corriger son indication. La fréquence recommandée varie selon les capteurs et l'environnement : tous les 6 à 12 mois dans un environnement standard, plus fréquemment en zone côtière, poussiéreuse ou soumise à des conditions sévères. Pour des contraintes allégées, un réétalonnage autour de tous les 2 ans reste une pratique courante.
L'étalonnage consiste à comparer le capteur à un étalon de référence et à corriger son indication. La fréquence recommandée varie selon les capteurs et l'environnement : tous les 6 à 12 mois dans un environnement standard, plus fréquemment en zone côtière, poussiéreuse ou soumise à des conditions sévères. Pour des contraintes allégées, un réétalonnage autour de tous les 2 ans reste une pratique courante.
Principales sources d'erreurs sur le terrain
- Ombrage et masquage : un obstacle proche du pyranomètre ou de la sonde T°/HR fausse la représentativité de la mesure dès lors qu'il projette une ombre portée.
- Surfaces réfléchissantes : toiture en tôle, parking bitumineux ou mur blanc à proximité du capteur T°/HR surévalue la température mesurée.
- Neige et givre sur l'anémomètre : le blocage mécanique d'un anémomètre à coupelles par le gel génère des valeurs nulles ou sous-estimées ; l'ultrasonique y résiste mieux.
- Salissures sur le pluviomètre : fientes, feuilles et dépôts calcaires réduisent le débit vers l'auget et introduisent un sous-comptage.
- Orientation de la girouette : une référence nord mal calée décale systématiquement toutes les directions du vent du même angle.
- Turbulences autour de l'anémomètre : un obstacle trop proche (bâtiment, arbre) crée des tourbillons qui surestiment ou sous-estiment la vitesse selon l'angle d'attaque du vent.

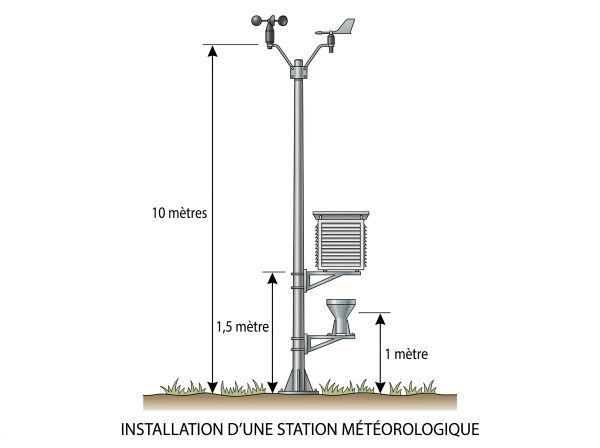

Quelles bonnes pratiques appliquer lors de l'installation ?
Positionnement du capteur T°/HR
Le capteur de température et d'humidité se place entre 1,25 et 2 m de hauteur, au-dessus d'un sol enherbé ras, à l'écart de tout mur ou structure d'au moins quatre fois la hauteur de cet obstacle. Un abri à persiennes ventilé protège du rayonnement sans bloquer la circulation de l'air. En l'absence d'abri adapté, la mesure de température peut être surévaluée de plusieurs degrés en journée ensoleillée.
Hauteur et dégagement pour les mesures de vent
L'anémomètre et la girouette s'installent à 10 m de hauteur sur un mât dégagé, avec une distance aux obstacles d'au moins dix fois la hauteur de ces derniers. Sur les sites contraints (toit de bâtiment industriel, zone arborée), il convient de surélever le mât pour s'affranchir des turbulences de sillage et de documenter l'effet local dans les métadonnées de la station.
Mise à niveau et exposition du pluviomètre
Le pluviomètre se pose à environ 1 m du sol, parfaitement horizontal (vérification au niveau à bulle), dans une zone ouverte sans surplomb arboré ni bâtiment susceptible d'intercepter les précipitations ou de créer un effet de vent ascendant. En hiver, un capot chauffant évite l'obstruction par la neige et le givre qui nuiraient à la mesure.
Un dispositif anti-oiseaux (pics, spirales ou filets) limite les dépôts de fientes qui bouchent l'entonnoir et perturbent le basculement des augets.
Un dispositif anti-oiseaux (pics, spirales ou filets) limite les dépôts de fientes qui bouchent l'entonnoir et perturbent le basculement des augets.
Comment organiser la maintenance d'une station météo ?
Une maintenance régulière conditionne la fiabilité des données sur la durée. Les vérifications périodiques portent sur :
- Le nettoyage de l'entonnoir et du mécanisme à augets du pluviomètre (fréquence mensuelle en période végétative ou poussiéreuse).
- Le contrôle visuel des connexions électriques et des câbles exposés aux intempéries.
- La vérification du niveau de charge des batteries et de l'état du panneau solaire (nettoyage de la surface vitrée).
- Le recalibrage ou la substitution des capteurs les plus sensibles à la dérive : hygromètre en priorité, puis anémomètre si équipé de roulements.
- La comparaison ponctuelle des valeurs mesurées avec une station de référence voisine pour détecter une dérive non détectée en interne.
Qu'est-ce qui différencie une station météo automatique (AWS) ?
Les stations météo automatiques (AWS pour Automatic Weather Station) mesurent et enregistrent l'ensemble des paramètres météorologiques en continu, 24h/24 et 7j/7, sans intervention humaine. Elles intègrent en un seul système : capteurs, datalogger, alimentation et module de communication.
L'alimentation combine souvent un panneau solaire, un régulateur de charge et une batterie tampon, assurant l'autonomie de nuit et lors des périodes de faible ensoleillement. Sur les sites disposant d'une alimentation secteur, la batterie joue le rôle de secours en cas de coupure.
Côté communication, les architectures diffèrent selon l'usage :
L'alimentation combine souvent un panneau solaire, un régulateur de charge et une batterie tampon, assurant l'autonomie de nuit et lors des périodes de faible ensoleillement. Sur les sites disposant d'une alimentation secteur, la batterie joue le rôle de secours en cas de coupure.
Côté communication, les architectures diffèrent selon l'usage :
- Grand public et agriculture légère : Wi-Fi vers cloud, radio locale vers console.
- Industrie et réseaux officiels : RS485/Modbus pour l'intégration à un automate ou SCADA, 4G ou Ethernet pour la remontée vers un serveur centralisé, satellite pour les sites hors couverture cellulaire.
