Comment fonctionne une foreuse minière ?

💡 L'essentiel à retenir :

• Une foreuse minière transforme une énergie mécanique (rotation, poussée, percussion ou une combinaison des trois) en fragmentation contrôlée de la roche, pour créer un trou aux dimensions précises.
• Quatre grandes familles existent : la foreuse rotative (blasthole), le marteau fond de trou (DTH, pour Down-The-Hole), le top hammer et les foreuses d'exploration (carottier et RC pour Reverse Circulation). Chaque technologie répond à un couple roche/profondeur/diamètre différent.
• Le cycle de forage comprend six étapes séquentielles : positionnement, mise à niveau, démarrage, ajout de tiges, nettoyage continu du trou et sécurisation finale.
• Trois paramètres pilotent directement la vitesse de forage et la durée de vie de l'outil : la charge sur l'outil (WOB, Weight On Bit), la vitesse de rotation (RPM) et la pression/débit d'air, qui conditionnent aussi l'évacuation des déblais appelés cuttings.
• Les foreuses de minage en carrière forent des trous de 100 à 350 mm de diamètre jusqu'à 20 à 40 m de profondeur ; les foreuses d'exploration descendent jusqu'à plusieurs centaines de mètres.
• La gestion des poussières (notamment la silice cristalline), du bruit, des vibrations et de la haute pression constitue le cœur du plan HSE sur tout chantier de forage.
• L'automatisation progresse rapidement : des systèmes de guidage automatique, de télémétrie en temps réel et de pilotage à distance améliorent la répétabilité et réduisent l'exposition des opérateurs aux risques.

Une foreuse minière crée un trou contrôlé dans la roche en combinant énergie mécanique et évacuation des matériaux brisés. Le principe est simple : appliquer une force sur un outil tranchant ou percutant, tout en remontant en continu les fragments de roche vers la surface. La façon dont cette énergie est transmise et l'outil utilisé varient selon que l'on fore un banc de carrière pour y placer des explosifs, un gisement minier pour extraire le minerai, ou un terrain géologique inconnu pour en comprendre la structure. Cet article couvre les usages, les technologies, les composants, le cycle opérationnel, les paramètres de réglage, la sécurité et les innovations qui transforment actuellement ce métier.

La foreuse minière ne sert pas uniquement à faire un trou. L'objectif du trou conditionne entièrement la technologie choisie, le diamètre foré, la profondeur atteinte et la précision exigée. Trois grandes missions se distinguent clairement.

En carrière ou en mine à ciel ouvert, la foreuse perce des trous de mine destinés à recevoir des charges explosives. Ces trous suivent un maillage régulier défini dans un plan de tir : l'espacement entre les trous et leur profondeur déterminent la granulométrie des roches après abattage. Un trou mal positionné de quelques dizaines de centimètres peut compromettre l'efficacité du tir et générer des blocs surdimensionnés.

Le forage d'exploration ne cherche pas à créer un trou pour y déposer quelque chose. Il vise à ramener un échantillon représentatif de la roche ou du minerai afin de caractériser le gisement. La qualité de l'échantillon prend ici le dessus sur la cadence : une carotte mal récupérée ou contaminée fausse l'interprétation géologique et peut conduire à des décisions d'investissement erronées.

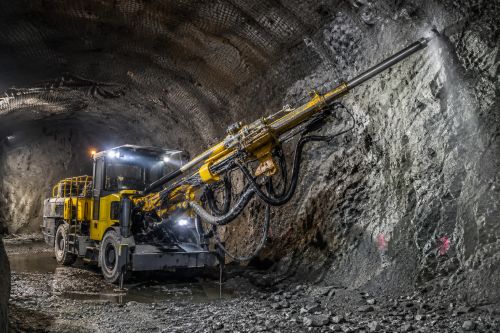

En mine souterraine, la foreuse minière intervient pour creuser les galeries d'accès, réaliser les trous de mine destinés à l'abattage du minerai et préparer les opérations de soutènement. Les équipements utilisés, comme les jumbos de forage, travaillent dans des espaces confinés où la précision du positionnement conditionne la sécurité et l'avancement du chantier. Les trous forés présentent des diamètres et profondeurs adaptés à la géométrie des galeries et au plan de tir. La gestion des poussières, de la ventilation et des risques liés aux terrains instables constitue une contrainte opérationnelle permanente.

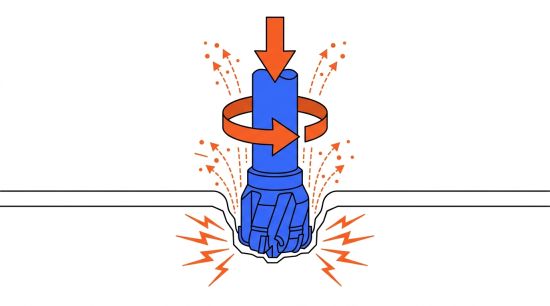

Quelle que soit la technologie, une foreuse pour mine repose sur la combinaison de trois actions mécaniques appliquées à un outil de coupe ou de percussion en contact avec la roche :

• La rotation entraîne l'outil en le faisant tourner sur lui-même, ce qui provoque l'abrasion ou le cisaillement de la roche par les inserts en carbure de tungstène ou les éléments PDC (Polycrystalline Diamond Compact).
• La poussée (ou charge sur l'outil, WOB) applique une force axiale vers le bas pour maintenir le contact entre l'outil et la roche et augmenter l'effort de fragmentation. Sans poussée suffisante, l'outil "glisse" sur la roche et s'use prématurément sans avancer.
• La percussion produit des chocs répétés qui fracturent la roche en la désolidarisant par ondes de choc, particulièrement efficaces sur les roches dures comme le granite ou le basalte.
• La quatrième dimension, souvent négligée, est l'évacuation des déblais : sans remontée continue des cuttings, le trou se bouche, la roche est recoupée, l'outil s'échauffe et le taux de pénétration (ROP, Rate Of Penetration) chute brutalement. C'est l'air comprimé ou la boue de forage qui assure ce nettoyage, selon le contexte.

Les foreuses minières utilisent des mécanismes de fragmentation différents selon la nature du terrain et l'objectif du forage. Le choix de la technologie dépend principalement de la dureté de la roche, du diamètre du trou, de la profondeur recherchée et du niveau de précision attendu.

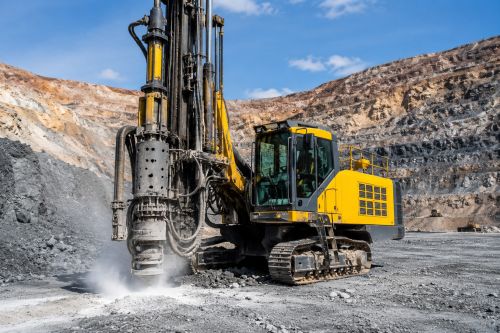

La foreuse rotative, souvent appelée blasthole drill dans les mines à ciel ouvert, fragmente la roche exclusivement par l'action combinée de la rotation et de la poussée. Le trépan tricône (trois cônes dentés tournant sur eux-mêmes) écrase et cisaille la roche à chaque tour. Le trépan PDC, équipé d'inserts en diamant polycristallin, racle la roche par abrasion continue, avec de meilleures performances dans les formations sédimentaires tendres à moyennes.
La vitesse de rotation typique varie de 50 à 120 RPM selon la dureté de la roche. La poussée (WOB) appliquée par le système d'avance hydraulique atteint couramment 10 à 30 tonnes sur les grandes foreuses de carrière. L'air comprimé, fourni par un compresseur intégré, remonte les cuttings dans l'espace annulaire entre la tige et la paroi du trou. Cette technologie privilégie la cadence sur la précision d'échantillonnage et reste la plus répandue pour les grands chantiers à ciel ouvert.

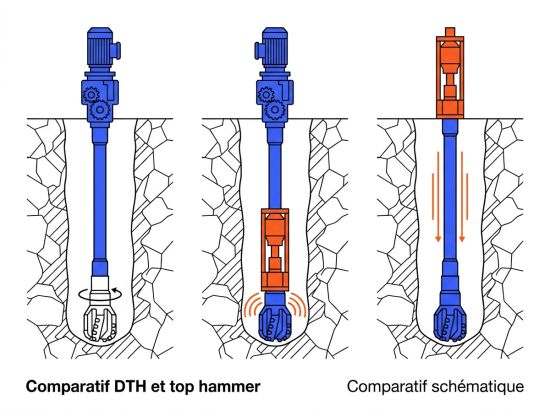

La foreuse DTH place le mécanisme de percussion directement au fond du trou, juste au-dessus du trépan. Un compresseur envoie de l'air comprimé à haute pression (généralement entre 10 et 35 bar) dans les tiges creuses jusqu'au marteau, qui actionne un piston frappant le trépan à une fréquence de 10 à 40 Hz. L'énergie de percussion se transmet donc sur quelques centimètres seulement, sans pertes dans un long train de tiges.
Ce principe rend le DTH particulièrement efficace dans les roches dures et abrasives (granites, quartzites, basaltes), où le top hammer montre ses limites. L'air comprimé joue un double rôle : il alimente le piston et remonte les cuttings vers la surface dans l'espace annulaire. Les contraintes sont le niveau sonore élevé en sortie de trou, la génération de poussières et la nécessité d'un compresseur puissant. La pression d'air doit être adaptée au diamètre et à la profondeur pour maintenir une vitesse ascensionnelle suffisante des cuttings.

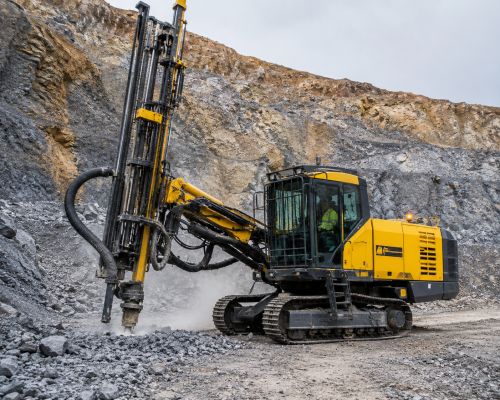

Le top hammer place le mécanisme de frappe en surface, sur la tête de la machine. Les chocs sont transmis à travers le train de tiges jusqu'au trépan. Chaque tige, d'une longueur standard de 1,5 à 6 m selon le format, transmet une partie de l'énergie d'impact mais en absorbe aussi une fraction non négligeable. Ces pertes par transmission s'accumulent avec la profondeur : au-delà de 20 à 30 m, l'efficacité chute significativement et l'usure des raccords s'accélère.
Le top hammer convient aux trous courts en galeries souterraines, pour le forage de bancs peu épais en carrière ou pour les trous de boulonnage et de consolidation. La fréquence de frappe est élevée (40 à 80 Hz), ce qui donne une bonne pénétration dans les roches dures pour des profondeurs limitées. Le changement rapide de tiges par rallonges successives constitue une manœuvre répétitive qui expose les opérateurs à des risques ergonomiques.

Les foreuses d'exploration répondent à une contrainte que les foreuses de minage ignorent : ramener un échantillon non contaminé et représentatif. Le carottier découpe un cylindre de roche intact (la carotte) grâce à une couronne diamantée, qui remonte en surface dans un tube intérieur. La récupération (rapport longueur de carotte récupérée sur longueur forée) est l'indicateur de qualité de base et doit dépasser 90 % sur les zones d'intérêt.

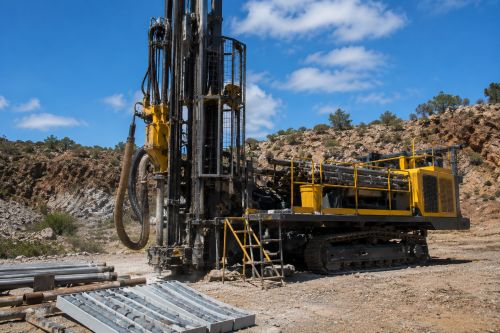

La méthode RC repose sur la circulation inverse : l'air comprimé est injecté dans l'espace annulaire entre les deux tubes de la tige double, et les cuttings remontent dans le tube central jusqu'à la surface. Ce flux rapide limite la contamination entre niveaux géologiques successifs. La méthode RC progresse plus vite que le carottage mais ne livre que des cuttings, sans structure de roche préservée.

Le mât (ou tour de forage) est la colonne verticale qui guide le mouvement d'avance de la tête de rotation et maintient l'outil dans l'axe. Il porte les glissières sur lesquelles coulisse la tête de rotation sous l'action d'un vérin hydraulique ou d'un câble. L'angle du mât est réglable pour forer des trous verticaux ou inclinés, selon le plan de tir ou les contraintes géologiques.

La tête de rotation (ou rotateur) entraîne le train de tiges par un moteur hydraulique. Le couple transmis varie de quelques kilonewton-mètres sur un top hammer compact à plusieurs dizaines sur une grande foreuse rotative. Les tiges se raccordent entre elles par des filets robustes qui doivent être graissés à chaque ajout pour éviter le grippage. L'usure des filets est un point de contrôle de maintenance prioritaire, car un vissage dégradé altère la transmission de la poussée et du couple.

Le compresseur constitue le poumon d'une foreuse DTH. Sur les grandes machines, il fournit un débit de 15 à 50 m³/min à une pression de 10 à 35 bar. Le débit conditionne la vitesse ascensionnelle des cuttings dans l'espace annulaire : en dessous d'un seuil critique (environ 15 m/s en vitesse annulaire), les cuttings retombent et forment un bouchon.

Les foreuses pour l'exploitation minière modernes fonctionnent en grande majorité avec un groupe moteur diesel entraînant une ou plusieurs pompes hydrauliques. L'hydraulique alimente la rotation, l'avance, le relevage du mât, les vérins de mise à niveau et les fonctions auxiliaires. Les foreuses électriques se développent sur les sites disposant d'un réseau électrique puissant, réduisant les émissions et le bruit. La puissance installée varie de 150 kW sur une foreuse compacte à plus de 600 kW sur une grande blasthole drill de mine à ciel ouvert. La gestion thermique du groupe hydraulique (filtres, refroidisseurs, huile) conditionne la disponibilité de la machine.

Un cycle de forage type comprend six étapes séquentielles, reproductibles à chaque trou :

• L'implantation consiste à positionner la machine sur le point de forage, repéré par un piquetage ou un GPS. L'erreur d'implantation admissible est souvent inférieure à 10 cm sur un plan de tir précis.
• La mise à niveau et l'alignement du mât mettent la foreuse d'aplomb grâce aux vérins et règlent l'angle d'attaque (vertical ou incliné).
• Le démarrage du forage engage la rotation, la poussée et la circulation d'air simultanément. Les premiers mètres sont forés à paramètres réduits pour colleter le trou (créer une amorce stable) et éviter la déviation initiale.
• L'ajout de tiges intervient dès que la première tige est entièrement engagée. La foreuse remonte la tête, une tige est fixée par le mécanisme de vissage, et la foreuse reprend sa progression. Chaque ajout immobilise la machine 2 à 5 minutes.
• Le nettoyage continu s'effectue pendant tout le forage par la circulation d'air. En fin de trou, une phase de soufflage à haute pression purge les cuttings résiduels.
• La sécurisation du trou fini comprend la mesure de la profondeur et de l'angle réel, le positionnement d'un marquage en surface et, selon le plan de sécurité, le couvercle ou le balisage de l'orifice pour empêcher toute chute.

Les foreuses minières intègrent progressivement quatre niveaux d'automatisation :

• L'assistance au foreur repose sur des capteurs de profondeur, d'angle, de pression et de vibrations qui affichent en temps réel les paramètres sur un écran en cabine. Le foreur dispose d'une information continue sur le ROP, le WOB et la qualité du trou, sans calcul manuel.
• Le forage semi-automatique permet à la foreuse d'ajuster seule le WOB et les RPM pour maintenir un ROP cible, en comparant les valeurs mesurées à des courbes de performance enregistrées. L'opérateur surveille et intervient en cas d'anomalie.
• Le forage autonome à distance pilote le cycle complet (positionnement, mise à niveau, forage, ajout de tiges) depuis une salle de contrôle distante. Des machines opèrent aujourd'hui en forage autonome sur des mines à ciel ouvert, sans personnel dans la cabine, ce qui supprime l'exposition aux poussières, au bruit et aux risques de renversement sur terrain accidenté.
• La télémétrie et les données de forage constituent un enjeu croissant : chaque mètre foré génère un log continu (pression, couple, vitesse, vibrations) qui peut être corrélé avec les données géologiques pour affiner le plan de tir ou le modèle de gisement. Les algorithmes d'analyse prédictive commencent à exploiter ces données pour anticiper l'usure des outils et optimiser les cycles de maintenance.

La réduction des émissions passe par l'électrification des foreuses sur les sites connectés au réseau et par l'utilisation de moteurs hybrides diesel-électriques qui coupent le thermique lors des phases d'attente.
