Fonctionnement d’une étuve de séchage : guide

Qu'est-ce qu'une étuve de séchage ?
Comment une étuve sèche-t-elle réellement ?
Quels sont les principaux composants d'une étuve de séchage ?
Comment se déroule un cycle de séchage complet ?
Quels paramètres clés influencent le résultat de séchage ?
Quels sont les différents types d'étuves de séchage ?

💡 L'essentiel à retenir :

Une étuve de séchage retire l'humidité ou les solvants d'un matériau en combinant chaleur, circulation d'air et évacuation de la vapeur — chauffer seul sans renouveler l'air ne sèche pas.
Deux modes principaux coexistent : la convection naturelle (simple, lente, homogénéité limitée) et la convection forcée (ventilateur intégré, séchage plus rapide et plus uniforme).
Les plages de température courantes vont de 40 °C à 200 °C pour la grande majorité des applications labo et industrie ; au-delà de 300–400 °C, on parle de four industriel.
La régulation PID maintient la consigne avec précision et évite les dépassements ; le thermostat de sécurité double constitue le filet de protection en cas de défaillance.
Charger une étuve à plus de 60–70 % de sa capacité utile crée des zones froides et allonge considérablement le temps de séchage : c'est l'erreur terrain la plus fréquente.
Les solvants inflammables ne se sèchent pas dans une étuve standard : une version ATEX avec extraction dédiée est obligatoire dans ce cas.
La calibration périodique des sondes et une cartographie thermique annuelle sont nécessaires pour tout environnement qualité (GMP, ISO, BPL).

Obtenez des devis pour une étuve de laboratoire

Une étuve de séchage fonctionne en combinant trois actions simultanées : apporter de la chaleur à l'intérieur d'une enceinte fermée, mettre l'air en mouvement pour homogénéiser la température, et évacuer la vapeur d'eau ou les solvants produits par l'évaporation. Ce triple mécanisme distingue ce type d'étuve d'un simple réchauffeur : sans évacuation de l'humidité, le séchage s'arrête dès que l'air ambiant est saturé. Ce guide détaille chaque maillon de ce processus, des composants aux paramètres de réglage, pour aider laboratoires, services qualité et équipes de production à maîtriser l'étuve de séchage du premier cycle au dernier.

Obtenez des devis pour une étuve industrielle

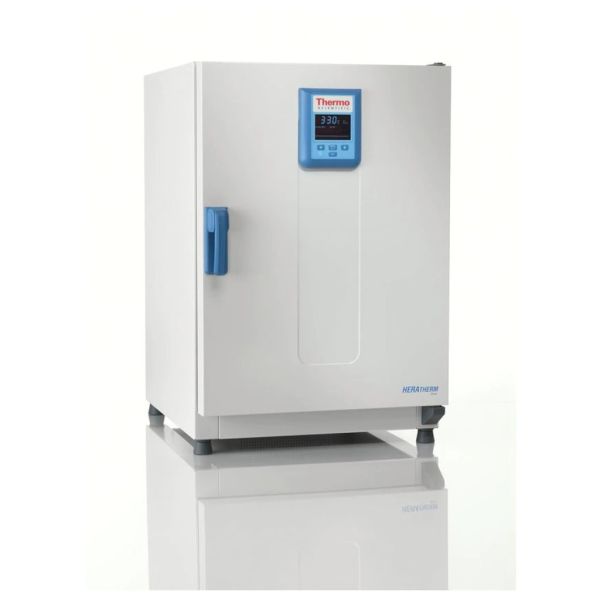

Qu'est-ce qu'une étuve de séchage ?

Une étuve de séchage retire l'eau liée ou libre, les solvants résiduels ou l'humidité absorbée d'un matériau ou d'une pièce, en maintenant une température contrôlée sur une durée définie. Elle se distingue du four industriel (orienté cuisson à haute température, souvent au-delà de 300–400 °C) et de l'incubateur (optimisé pour les basses températures et la stabilité microbiologique), ainsi que de l'autoclave (séchage sous vapeur saturante et pression) et du déshumidificateur (qui opère à température ambiante par condensation).

Découvrez nos étuves de séchage de laboratoire

Les applications d'une étuve de séchage couvrent plusieurs secteurs :

Laboratoire d'analyse : séchage de verrerie après lavage (élimination traces d'eau avant pesée ou réaction chimique), détermination de la teneur en extrait sec, conditionnement d'échantillons avant essais mécaniques ou thermiques.
R&D matériaux et polymères : polymérisation ou post-cuisson de résines thermodurcissables, vieillissement thermique accéléré, stabilisation dimensionnelle de pièces plastiques.
Production et traitement de surface : séchage de pièces après dégraissage ou rinçage, polymérisation de peintures poudre (généralement vers 200 °C pendant environ 10 minutes pour des revêtements époxy), préchauffage avant assemblage.
Industrie pharmaceutique et agroalimentaire : séchage de matières premières hygroscopiques, contrôle d'humidité résiduelle, stérilisation sèche de verrerie.

Vous êtes fournisseur de Étuve industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

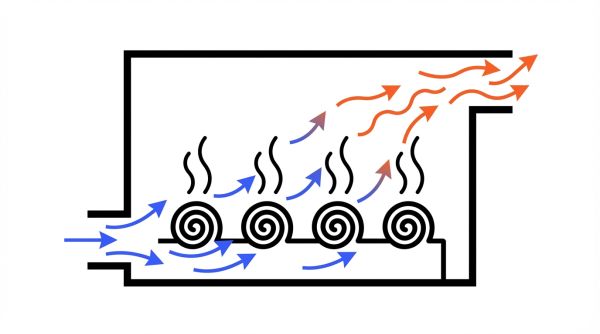

Comment une étuve sèche-t-elle réellement ?

Imaginez du linge humide sur un radiateur : la chaleur accélère l'évaporation, mais si la pièce n'est pas ventilée, l'air se sature rapidement et le linge reste humide. L'étuve résout ce problème en forçant le renouvellement de l'air chargé d'humidité. Ce qu'il faut retenir

Sécher = chauffer + évaporer + évacuer.
Un flux d'air insuffisant ou un évent obstrué annule l'effet de séchage même à haute température.
L'homogénéité de température conditionne la reproductibilité du résultat.

Découvrez nos étuves de séchage industrielle

Transfert de chaleur : conduction, convection, rayonnement

Dans une étuve, trois modes de transfert thermique coexistent. La conduction transmet la chaleur par contact direct entre les résistances chauffantes, la paroi et les grilles ; elle joue un rôle de second plan pour les pièces posées sur les étagères. La convection — naturelle ou forcée — est le mode dominant : l'air chaud baigne les pièces et transporte l'énergie. Le rayonnement infrarouge des parois chaudes contribue au réchauffage, surtout à température élevée, mais reste marginal dans les étuves de laboratoire classiques.
Pour l'utilisateur, ces mécanismes ont des conséquences concrètes :

Un mauvais espacement des pièces bloque la convection et crée des zones froides.
Les pièces de forte masse (acier épais, céramique) montent plus lentement en température que l'air : la consigne affichée n'est pas la température réelle de l'échantillon.
Placer des pièces directement sur la paroi du fond augmente la conduction et risque de créer un point chaud localisé.

Convection naturelle vs convection forcée

La convection naturelle repose sur les mouvements spontanés de l'air : l'air chaud, plus léger, monte ; l'air froid descend. Ce principe fonctionne sans ventilateur, ce qui évite toute vibration ou contamination croisée par flux d'air. En revanche, l'homogénéité de température reste limitée (gradients de plusieurs degrés entre le bas et le haut de la chambre), et les temps de séchage sont plus longs.
La convection forcée ajoute un ventilateur qui brasse en continu l'air dans la chambre. Les avantages sont significatifs :

Homogénéité de température nettement meilleure (gradients réduits sur toute la charge).
Montée en température plus rapide.
Capacité de charge plus élevée sans perte d'uniformité.

Les points de vigilance : le flux d'air peut déplacer des poudres légères ou contaminer des échantillons ouverts. Pour des matériaux très sensibles ou des pièces fragiles, la convection naturelle reste la référence.

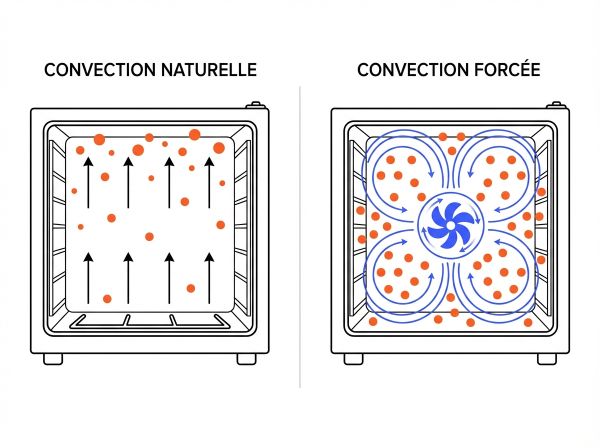

Comparatif convection naturelle et forcée

Évaporation et évacuation de l'humidité : le rôle de l'air renouvelé

L'évaporation transforme l'eau liquide ou les solvants en vapeur. Cette vapeur doit quitter la chambre, sinon la pression partielle d'eau augmente jusqu'à stopper l'évaporation. C'est le rôle de l'évent ou de la prise d'air : permettre à l'air saturé de sortir et à de l'air frais d'entrer.

⚠️ Erreur fréquente : chauffer à haute température avec l'évent fermé. L'humidité s'accumule dans la chambre, le point de rosée monte, et le séchage devient inefficace malgré une consigne élevée. Toujours vérifier que l'évent est ouvert ou correctement réglé avant de lancer un cycle.

Pour les applications avec solvants ou odeurs, un raccordement à une extraction extérieure est nécessaire pour ne pas saturer l'air ambiant du local et prévenir tout risque d'accumulation de vapeurs inflammables.

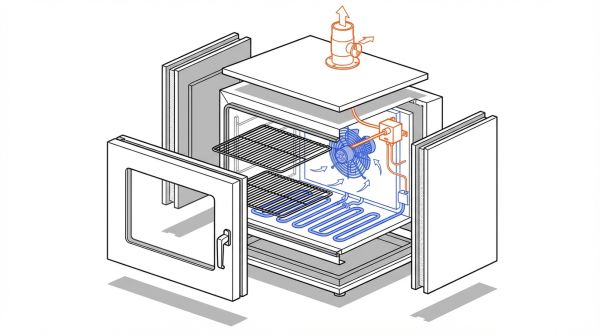

Quels sont les principaux composants d'une étuve de séchage ?

Une étuve de séchage de laboratoire se compose de :

Chambre interne : volume utile où reposent les pièces, en acier inoxydable ou acier traité.
Isolation thermique : panneaux (fibre de verre, laine de roche, jusqu'à 60 mm d'épaisseur) qui limitent les pertes de chaleur et maintiennent l'homogénéité.
Joints de porte : étanchéité thermique, à inspecter régulièrement.
Résistances électriques : génèrent la chaleur distribuée dans la chambre via l'air ou les parois.
Ventilateur : brasse l'air en convection forcée pour homogénéiser la température.
Conduits et déflecteurs : orientent le flux d'air pour éviter les zones mortes.
Filtres : retiennent les poussières et protègent la chambre et les pièces.
Sonde de température (thermocouple ou PT100) : mesure la température en temps réel.
Régulateur PID : ajuste la puissance de chauffe pour tenir la consigne avec précision.
Thermostat de sécurité : coupe la chauffe en cas de dépassement du seuil critique (dispositif indépendant du PID).
Évent / prise d'air / clapet : gère le renouvellement de l'air et l'évacuation de l'humidité.

Chambre, isolation et joints

La chambre interne est généralement en acier inoxydable (résistance à la corrosion, facilité de nettoyage) ou en acier traité pour les versions industrielles. L'isolation externe, en fibre de verre ou laine de roche sur 40 à 60 mm, réduit les pertes thermiques vers l'extérieur et maintient la stabilité de la consigne. Les joints de porte conditionnent l'étanchéité. Un joint dégradé crée des fuites thermiques, génère des gradients et allonge le temps de montée en température. À inspecter : l'état visuel (fissures, écrasement), la compression à la fermeture, et l'absence de traces de condensation en périphérie de la porte.

Système de chauffe : résistances et distribution de la chaleur

Les résistances électriques chauffent l'air circulant dans la chambre. Leur puissance totale (par exemple 18 kW répartis sur plusieurs éléments) détermine la rapidité de montée en température et la capacité à compenser les pertes lors des ouvertures de porte. Les déflecteurs et conduits internes dirigent l'air chaud vers les zones susceptibles d'être froides (bord bas, coins).

Ventilateur, conduits et filtres

Le ventilateur, lorsqu'il est présent, brasse l'air en continu. Son état mécanique (roulements, courroies, alignement) conditionne directement l'homogénéité de température. Un filtre en amont protège la chambre des particules en suspension. Ce filtre s'encrase progressivement : encrassé, il réduit le débit d'air et dégrade l'homogénéité thermique, voire provoque une surchauffe locale des résistances.
Points de contrôle du filtre :

Inspection visuelle à chaque nettoyage de chambre.
Remplacement dès colmatage visible ou si l'homogénéité se dégrade sans autre cause identifiée.
Fréquence indicative : mensuelle à trimestrielle selon l'environnement de travail.

Sondes et régulation PID

La sonde de température (thermocouple type K, ou sonde PT100 pour une plus grande précision) mesure la température de l'air dans la chambre. Sa position est déterminante : trop proche des résistances, elle lit une valeur trop élevée ; trop proche de la porte, elle est influencée par les ouvertures.

Le PID en une minute : le régulateur PID (Proportionnel-Intégral-Dérivé) calcule en continu l'écart entre la mesure et la consigne, et ajuste la puissance des résistances pour corriger cet écart sans sur- ni sous-chauffe. Il évite les oscillations de température autour de la consigne et garantit la répétabilité des cycles. Le relais statique (SSR) associé assure une commutation rapide et sans usure mécanique.
En environnements qualité (GMP, ISO, BPL), un enregistreur de données connecté à la sonde permet de tracer chaque cycle et de détecter toute déviation par rapport à la consigne validée.

Évent / prise d'air / clapets

L'évent (réglable en ouverture partielle) contrôle le taux de renouvellement de l'air. Trop fermé : l'humidité s'accumule et le séchage ralentit. Trop ouvert : les pertes thermiques augmentent et la consommation d'énergie grimpe. Le réglage s'effectue par ajustement progressif selon la charge et la nature de l'humidité à évacuer. Pour les applications avec solvants ou vapeurs odorantes, un raccordement fixe à un réseau d'extraction est préférable à un simple évent.

Comment se déroule un cycle de séchage complet ?

Préparation : charge, disposition et préchauffage

Les pièces doivent être espacées pour permettre la circulation de l'air entre elles. Un empilement serré bloque la convection et crée des zones froides au cœur de la charge. La règle pratique : ne pas dépasser 60 à 70 % du volume utile, laisser au moins 2 à 3 cm entre chaque pièce et entre les pièces et les parois. Pour les matériaux sensibles aux chocs thermiques (céramiques, verres épais), un préchauffage progressif de la chambre vide avant introduction des pièces limite les contraintes.

Montée en température et stabilisation

La consigne affichée correspond à la température de l'air, pas à la température de l'échantillon. Une pièce métallique de forte masse atteint la consigne bien après l'air ambiant de la chambre.

Température air vs température échantillon : selon la masse, la géométrie et le matériau, l'écart peut représenter plusieurs dizaines de degrés pendant la montée en température. Le temps de stabilisation — 15 à 45 minutes après que l'afficheur indique la consigne — est indispensable avant de démarrer le décompte du cycle.

Phase de séchage : maintien et contrôle de fin de cycle

Pendant le palier, la chaleur maintient la pression de vapeur à l'intérieur de l'échantillon supérieure à celle de l'air, ce qui force l'évaporation. Trois méthodes permettent de valider la fin du séchage :

Masse constante : peser l'échantillon à intervalles réguliers ; le séchage est terminé quand deux pesées consécutives donnent le même résultat (à la précision de la balance près).
Temps standardisé : durée validée par essais préalables sur un lot représentatif, utilisée ensuite de façon systématique.
Contrôle d'humidité en sortie : mesure par sonde hygromètre ou analyse Karl Fischer pour les applications critiques.

Refroidissement et sortie : prévenir la reprise d'humidité

Les pièces chaudes reprennent rapidement l'humidité atmosphérique à leur sortie de l'étuve. Pour les matériaux hygroscopiques, la sortie doit être rapide et le transfert vers un dessiccateur immédiat. Les pièces métalliques exposées à un choc thermique brutal (sortie directe dans l'air froid) risquent de se déformer ou de présenter des contraintes résiduelles : une ouverture progressive de la porte ou un refroidissement partiel dans l'étuve est préférable.
Erreurs fréquentes en fin de cycle :

Laisser les pièces refroidir dans l'étuve porte ouverte (condensation et reprise d'humidité).
Sortir les pièces chaudes sur un plan de travail non protégé (absorption immédiate de vapeur d'eau).
Oublier de refermer le dessiccateur après chaque prélèvement.

Quels paramètres clés influencent le résultat de séchage ?

Selon l'objectif, il faut tenir compte de ces réglages rapides :

Pré-séchage (retrait rapide de l'humidité libre) : température modérée (50–80 °C), convection forcée, évent ouvert, durée courte.
Séchage final (humidité résiduelle minimale) : température adaptée au matériau, durée validée par masse constante, évent partiellement ouvert.
Maintien au sec (conservation après séchage) : température basse (40–60 °C), dessiccateur ou étuve avec gel de silice en complément.

Température : efficacité vs risque de dégradation

La température accélère l'évaporation, mais chaque matériau a une limite à ne pas franchir. Quelques repères généraux :

Basses températures (40–80 °C) : séchage doux de matières organiques, textiles, poudres pharmaceutiques, matériaux polymères sensibles.
Températures moyennes (80–150 °C) : verrerie de laboratoire, matériaux composites, séchage de peintures aqueuses.
Hautes températures (150–250 °C) : polymérisation de résines, traitement de surface, cuisson de peintures poudre.

Toujours valider la compatibilité par un essai sur un échantillon représentatif avant d'industrialiser un cycle. Une température trop élevée provoque oxydation, déformation, jaunissement ou dégradation mécanique irréversible.

Temps : standardisation et répétabilité

Pour définir un cycle robuste :

Partir d'une hypothèse (durée estimée selon l'épaisseur et la nature du matériau).
Réaliser plusieurs cycles avec pesées intermédiaires jusqu'à masse constante.
Fixer la durée standard à la valeur validée, avec une marge de sécurité raisonnable.
Vérifier la répétabilité sur au moins trois lots consécutifs avant de valider

Débit d'air / renouvellement : accélérer sans pénaliser la surface

Un débit d'air trop fort sèche rapidement la surface des pièces tout en laissant l'humidité interne piégée. Il risque aussi de créer une croûte de surface imperméable (phénomène de "case hardening"). À l'inverse, un débit insuffisant ralentit l'évacuation de la vapeur et allonge le cycle.

Symptômes d'un débit trop fort : surface craquelée ou durcie, humidité résiduelle élevée malgré une longue durée.
Symptômes d'un débit trop faible : temps de séchage anormalement long, gradients d'humidité entre pièces centrales et périphériques.

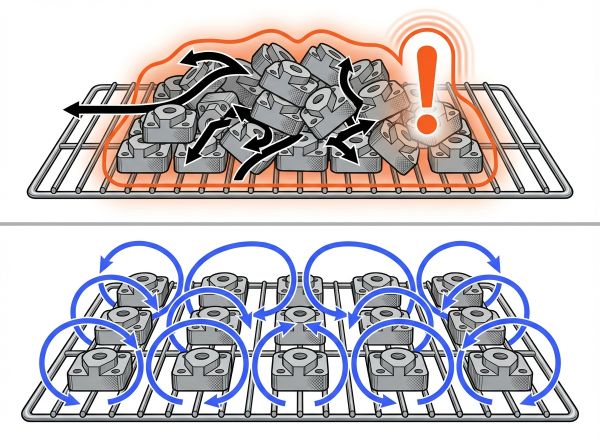

Charge et disposition : l'erreur n°1 sur le terrain

Une étuve surchargée génère des zones sans circulation d'air, où la température stagne. Les pièces au centre d'un empilement dense peuvent rester à 20–30 °C en dessous de la consigne alors que l'afficheur indique la valeur cible. Règles de chargement :

Ne pas superposer les pièces sans espace interstitiel.
Orienter les pièces creuses de façon à ce que l'humidité puisse s'échapper (ouvertures vers le bas ou de côté).
Répartir les charges lourdes sur plusieurs niveaux plutôt que de les concentrer sur une étagère.

Hygrométrie et conditions ambiantes

L'air entrant par la prise d'air porte avec lui l'humidité du local. En été ou dans un atelier mal ventilé, l'humidité relative peut être élevée et ralentir le séchage. Surveiller : la saison, l'hygrométrie de la salle, les ouvertures fréquentes de porte. Un simple hygromètre positionné dans le local fournit une information utile pour interpréter les variations de performance entre lots.

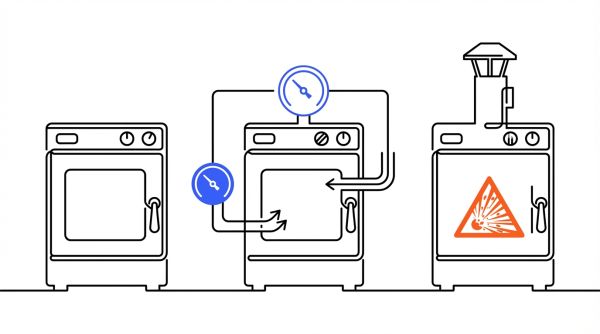

Quels sont les différents types d'étuves de séchage ?

Étuve à convection naturelle

La convection naturelle convient aux applications peu exigeantes en homogénéité : séchage de petites séries de verrerie, conditionnement d'échantillons avant pesée, maintien en température. Elle est recommandée pour les matériaux légers ou pulvérulents qui seraient projetés par un flux d'air forcé. À éviter pour les charges importantes, les exigences de traçabilité stricte ou les grandes séries.

Étuve à convection forcée (ventilée)

La convection forcée est le standard en production et en laboratoire de qualité. Elle permet de traiter des charges plus importantes avec une meilleure uniformité de résultat. Points de vigilance : le flux d'air peut contaminer des échantillons ouverts entre eux (contamination croisée par particules ou odeurs) ; les poudres fines nécessitent un conditionnement fermé.

Étuve sous vide

L'abaissement de la pression réduit le point d'ébullition des solvants et de l'eau. À 50 mbar, l'eau bout à environ 32 °C : des matériaux thermosensibles peuvent ainsi être séchés à des températures bien inférieures à 100 °C. L'étuve sous vide est indispensable pour les solvants à point d'ébullition élevé, les matériaux poreux à humidité profonde difficile à extraire, et certaines applications pharmaceutiques.

⚠️ Sécurité solvants + pompe : les vapeurs de solvants aspirées par la pompe à vide sont potentiellement inflammables ou toxiques. Un piège à solvant (condenseur) entre la chambre et la pompe est systématiquement nécessaire. La pompe doit être compatible avec les solvants utilisés.

Étuve à air renouvelé / extraction

Sur ces modèles, l'air de la chambre est en partie extrait vers l'extérieur et remplacé par de l'air frais. Ce renouvellement actif accélère l'évacuation de l'humidité ou des vapeurs. Pré-requis d'installation : raccordement à un réseau d'extraction ou à une hotte, débit d'extraction suffisant, et conformité aux réglementations sur les rejets atmosphériques si des solvants sont mis en œuvre.

Étuve avec inertage (azote)

L'injection d'azote dans la chambre chasse l'oxygène et prévient l'oxydation des matériaux sensibles (métaux, polymères, matières actives). Elle est aussi utilisée pour abaisser le risque d'inflammation des solvants résiduels. Conditions d'usage : alimentation en azote disponible, mesure de concentration résiduelle en O₂, ventilation renforcée du local (risque d'asphyxie lié au déplacement de l'air par l'azote).
