Temps de lecture estimé : 9min

💡 L'essentiel à retenir :

Une étuve de laboratoire chauffe une enceinte isolée à pression atmosphérique pour réaliser des traitements thermiques régulés : séchage de verrerie, polymérisation, vieillissement accéléré, stérilisation à chaleur sèche.
La chaleur se transmet via trois mécanismes combinés : conduction (parois et supports), convection (naturelle ou forcée) et rayonnement thermique des résistances.
La convection forcée (ventilateur intégré) améliore l'homogénéité de température dans la chambre ; la convection naturelle reste adaptée aux applications où le brassage d'air perturberait les échantillons.
Le contrôleur PID (Proportionnel-Intégral-Dérivé) pilote les résistances chauffantes en continu pour atteindre la consigne sans dépassement excessif ni oscillation.
Les paramètres critiques à maîtriser sont : température de consigne, homogénéité (±2 % typique sur de bonnes étuves), stabilité, rampes de montée, renouvellement d'air et charge.

Obtenez des devis pour une étuve de laboratoire

Une étuve de laboratoire produit, distribue et régule de la chaleur dans une enceinte close pour traiter des échantillons à une température précise. Elle opère à pression atmosphérique, dans une plage généralement comprise entre la température ambiante et 300 °C, voire jusqu'à 400 °C pour certains modèles — au-delà, on entre dans le domaine du four industriel. Séchage de verrerie après lavage, polymérisation de résines, vieillissement accéléré de matériaux, stérilisation à chaleur sèche : les usages sont nombreux et chaque application impose ses propres contraintes de régulation.

Découvrez nos étuves de laboratoire

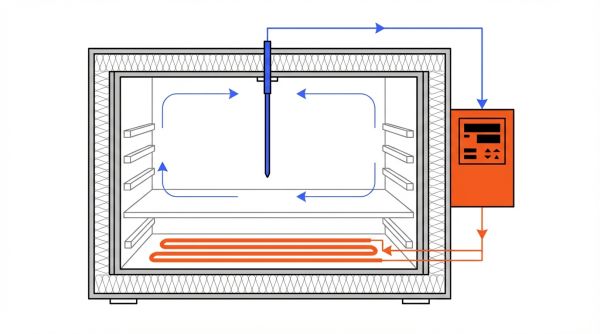

Comment une étuve de laboratoire produit et maintient la chaleur ?

En bref qu'une étuve de laboratoire produise de la chaleur, des résistances électriques chauffent l'air, qui circule dans la chambre isolée. Un contrôleur PID maintient la température à la consigne en régulant en continu l'alimentation des résistances.
L'air contenu dans la chambre est réchauffé par des résistances électriques situées généralement en partie basse ou sur les parois latérales. Cet air chaud se déplace ensuite à l'intérieur de la chambre, par convection naturelle ou grâce à un ventilateur intégré, pour homogénéiser la température autour des échantillons. Une sonde de température mesure en permanence la valeur réelle. Le contrôleur compare cette valeur à la consigne et ajuste l'alimentation des résistances en conséquence.

La chambre repose sur une double paroi avec isolation thermique (fibre de verre de 60 mm d'épaisseur sur certains modèles) qui limite les déperditions vers l'extérieur et stabilise la montée en température. Des évents ou orifices d'échappement permettent d'évacuer l'humidité ou les vapeurs dégagées par les échantillons, et facilitent un refroidissement plus rapide en fin de cycle.

Vous êtes fournisseur de Étuve de laboratoire ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels principes expliquent le fonctionnement d'une étuve de laboratoire ?

Conduction thermique

La conduction désigne le transfert de chaleur par contact direct entre matériaux. Dans une étuve, les étagères métalliques transfèrent la chaleur par conduction vers le fond des récipients posés dessus. Ce mode est secondaire dans l'air, mais décisif pour le contact solide-support. Un récipient en verre posé sur une grille métallique chaude reçoit ainsi de la chaleur directement à sa base, indépendamment de la circulation d'air.

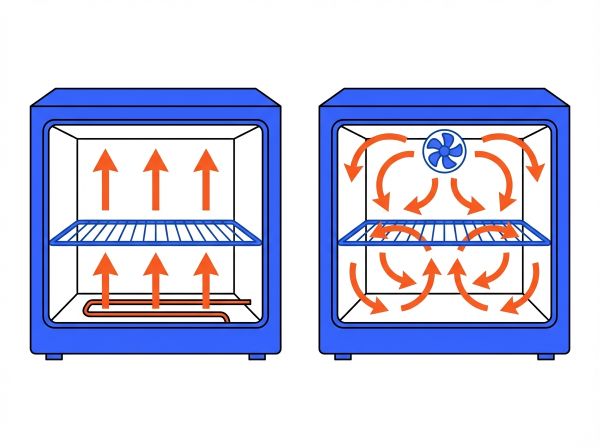

Convection naturelle et convection forcée

La convection naturelle repose sur les différences de densité de l'air : l'air chaud monte, l'air froid descend, créant des courants verticaux. Ce phénomène reste lent et produit des gradients de température non négligeables d'un point à l'autre de la chambre — de 5 °C à 10 °C d'écart possible selon la configuration. Elle convient aux applications où le brassage d'air perturberait les échantillons (poudres légères, membranes, gels).
La convection forcée ajoute un ventilateur qui pulse et homogénéise l'air chaud dans toute la chambre. Le résultat est une homogénéité bien supérieure (±2 % sur les étuves de précision) et des temps de montée en température plus courts. Cette configuration s'impose pour le séchage rapide, les tests de vieillissement accéléré et les polymères qui nécessitent une température uniforme sur toute la surface de l'échantillon.

Rayonnement thermique

Les résistances chauffantes et les parois de la chambre émettent également un rayonnement infrarouge. Ce mode devient perceptible à partir d'une centaine de degrés et contribue au chauffage des surfaces de l'échantillon directement exposées. Il reste marginal dans les étuves de laboratoire standard, mais intervient sur les étuves à haute température (250–400 °C) où il influe sur l'uniformité de surface.

Quels sont les composants d'une étuve de laboratoire ?

Composant	Rôle	Impact sur la performance
Chambre en inox	Contient les échantillons	Résistance à la corrosion, facilité de nettoyage
Double paroi + isolation	Limite les pertes thermiques	Stabilité et économie d'énergie
Résistances électriques	Produisent la chaleur	Puissance de chauffe (800 W à plusieurs kW)
Ventilateur (convection forcée)	Homogénéise la température	Uniformité ±2 % vs ±5–10 % sans ventilation
Sonde de température (RTD/PT100)	Mesure la température réelle	Précision de régulation
Contrôleur PID	Régule l'alimentation des résistances	Stabilité, absence de dépassement
Double thermostat de sécurité	Coupe en cas de surchauffe	Protection des échantillons et de l'équipement
Évents / orifices d'échappement	Évacuent vapeur et humidité	Séchage efficace, refroidissement rapide
Étagères amovibles	Organisent la charge	Distribution et espacement des échantillons

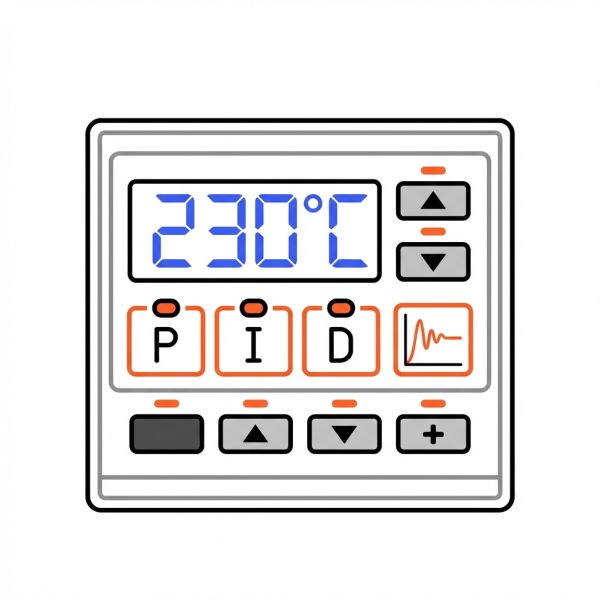

Focus : le contrôleur PID

Le contrôleur PID (Proportionnel-Intégral-Dérivé) est le cœur de la régulation. Il calcule en permanence l'écart entre la consigne et la température mesurée, puis agit sur les résistances selon trois composantes :

P (Proportionnel) : réagit à l'écart instantané. Un gain trop fort crée des oscillations.
I (Intégral) : corrige les écarts persistants sur la durée. Il élimine l'erreur statique.
D (Dérivé) : anticipe les variations rapides et freine le dépassement de consigne.

Un PID bien réglé produit une courbe de montée régulière, un dépassement limité (< 1–2 °C) et une stabilité au plateau. Sur les étuves de précision, des systèmes d'auto-ajustement ("auto-tuning") règlent ces paramètres automatiquement à la mise en route.

Quels sont les types d'étuves de laboratoire ?

Type	Principe	Avantages	Usages typiques	Limites
Convection naturelle	Circulation d'air par gravité	Pas de brassage mécanique	Poudres, membranes, gels	Gradients thermiques élevés
Convection forcée	Ventilateur intégré	Homogénéité élevée, montée rapide	Séchage, vieillissement, polymérisation	Risque de dessiccation ou dispersion d'échantillons légers
Sous vide	Pompe à vide + chambre étanche	Séchage basse température possible	Produits thermosensibles, solvants résiduels, composites	Jusqu'à 200 °C environ ; coût élevé
Sous gaz inerte	Remplacement de l'air par N₂ ou Ar	Prévient l'oxydation	Matériaux sensibles à l'oxygène, poudres métalliques	Infrastructure gaz nécessaire

Type : Convection naturelle
Principe	Circulation d'air par gravité
Avantages	Pas de brassage mécanique
Usages typiques	Poudres, membranes, gels
Limites	Gradients thermiques élevés

Type : Convection forcée
Principe	Ventilateur intégré
Avantages	Homogénéité élevée, montée rapide
Usages typiques	Séchage, vieillissement, polymérisation
Limites	Risque de dessiccation ou dispersion d'échantillons légers

Type : Sous vide
Principe	Pompe à vide + chambre étanche
Avantages	Séchage basse température possible
Usages typiques	Produits thermosensibles, solvants résiduels, composites
Limites	Jusqu'à 200 °C environ ; coût élevé

Type : Sous gaz inerte
Principe	Remplacement de l'air par N₂ ou Ar
Avantages	Prévient l'oxydation
Usages typiques	Matériaux sensibles à l'oxygène, poudres métalliques
Limites	Infrastructure gaz nécessaire

Les étuves à convection forcée représentent la majorité des équipements en laboratoire d'analyse et de contrôle qualité. Les étuves sous vide s'utilisent principalement pour sécher des polymères hygroscopiques ou éliminer les solvants résiduels à des températures inférieures à celles qui dégraderaient le matériau. L'étuve sous gaz inerte protège les échantillons contre l'oxydation durant les traitements thermiques — elle est courante en laboratoire de formulation de matériaux et de métallurgie des poudres.

Comment utiliser une étuve de laboratoire étape par étape ?

Vérification préalable. Avant toute utilisation, vérifier l'absence de résidus dans la chambre, l'état des évents (non obstrués) et la compatibilité des échantillons avec la température de consigne.
Réglage de la consigne. Saisir la température cible sur le contrôleur. Sur les étuves programmables, définir également les rampes de montée (°C/min) et la durée de maintien au plateau.
Préchauffage à vide. Laisser l'étuve atteindre la consigne avant d'introduire les échantillons. Cette étape garantit une température stabilisée dans la chambre et évite une exposition à une température transitoire incorrecte.
Chargement des échantillons. Disposer les récipients en laissant un espacement d'au moins 2–3 cm entre chacun et avec les parois. Un chargement dense obstrue la circulation d'air et crée des zones froides. Répartir la charge uniformément sur les étagères.
Contrôle de la circulation d'air. Sur les étuves à convection forcée, s'assurer que le ventilateur fonctionne et que les flux d'air ne sont pas bloqués par des récipients mal positionnés ou trop volumineux.
Maintien au plateau. Respecter le temps de traitement défini dans le protocole. Consigner l'heure d'entrée en régime stable, non l'heure d'introduction des échantillons.
Refroidissement. À la fin du traitement, ouvrir les évents si disponibles pour accélérer le refroidissement. Ne pas ouvrir la porte brusquement à haute température : le choc thermique peut endommager les échantillons fragiles.
Retrait des échantillons. Utiliser des gants anti-chaleur adaptés. Les récipients et les étagères restent à des températures élevées plusieurs minutes après l'arrêt.

Quels paramètres critiques pilotent la performance d'une étuve ?

Température et précision de consigne

La consigne fixée sur le contrôleur doit correspondre à la température réelle à l'emplacement de l'échantillon, pas uniquement à la valeur affichée. Une sonde témoin (enregistreur indépendant) placée au niveau de la charge permet de valider l'écart entre la consigne et la température réelle dans la zone utile.

Homogénéité et stabilité

L'homogénéité mesure l'écart de température entre différents points de la chambre à un instant donné. La stabilité mesure la variation dans le temps en un point fixe. Sur les étuves de précision à convection forcée, des valeurs de ±0,3 % de précision et ±2 % d'uniformité sont atteignables. Un mauvais placement des échantillons, une charge trop dense ou un évent bouché dégradent ces deux paramètres simultanément.

Rampes de montée en température

Les rampes programmables (exprimées en °C/min) permettent de contrôler la vitesse de chauffage. Elles protègent les échantillons thermosensibles d'un choc thermique, et permettent de suivre des protocoles de vieillissement ou de polymérisation précis. Une montée trop rapide sur un matériau composite peut générer des contraintes internes ou des défauts de réticulation.

Renouvellement d'air et évacuation de l'humidité

Les évents assurent l'évacuation de la vapeur d'eau ou des vapeurs dégagées par les échantillons. Un renouvellement d'air insuffisant ralentit le séchage ; un renouvellement excessif augmente la consommation énergétique et perturbe la stabilité thermique. La plupart des étuves permettent de régler l'ouverture des évents manuellement.

Quelles bonnes pratiques assurent des résultats reproductibles ?

Chargement et espacement

Le volume utile d'une étuve n'est pas synonyme de volume chargeable maximal. Charger à plus de 60–70 % du volume utile dégrade la circulation d'air et l'homogénéité. Positionner les échantillons au centre géométrique de la chambre, loin des parois et des résistances. Éviter les récipients à fond plein de grande surface qui bloquent les flux verticaux.

Étalonnage et vérification métrologique

L'étalonnage consiste à comparer les indications de l'étuve à un étalon de référence traçable. La vérification contrôle périodiquement que l'étuve reste dans ses spécifications sans nécessairement recaler la sonde. En pratique de laboratoire qualité, une qualification périodique (cartographie thermique avec plusieurs sondes sur un cycle représentatif) documente l'homogénéité réelle en charge.

Traçabilité

Consigner systématiquement : numéro de l'étuve, date, opérateur, consigne, durée, référence des échantillons et courbes d'enregistrement si disponibles. Un enregistreur de données intégré ou externe produit des courbes exploitables pour la traçabilité et le diagnostic des dérives.

Maintenance et nettoyage

Nettoyer la chambre après chaque utilisation pour éviter la contamination croisée entre lots ou entre produits. Vérifier régulièrement l'état des joints de porte, le bon fonctionnement du thermostat de sécurité (test de déclenchement) et le ventilateur (bruit anormal, variation de débit d'air). Une maintenance préventive semestrielle ou annuelle prolonge la durée de vie de l'équipement et maintient ses performances.

Quels risques et règles de sécurité appliquer avec une étuve de laboratoire ?

Risques principaux

Incendie et explosion : la présence de solvants ou de produits volatils dans une étuve non prévue à cet effet représente le risque majeur. Les vapeurs inflammables peuvent s'enflammer au contact des résistances ou déclencher une explosion si leur concentration dépasse les limites d'inflammabilité.
Surchauffe des échantillons : un défaut de régulation ou un réglage incorrect de la consigne peut dégrader ou détruire les échantillons, voire générer des fumées toxiques.
Brûlures : les surfaces internes, les étagères et les parois restent très chaudes plusieurs minutes après l'arrêt.
Matériaux incompatibles : certains polymères, colles ou revêtements libèrent des vapeurs toxiques sous chaleur. Vérifier systématiquement la compatibilité des matériaux avec la température de traitement.

Mesures de prévention

Utiliser exclusivement une étuve compatible ATEX ou sous gaz inerte pour tout travail avec des solvants ou produits inflammables.
Ne jamais introduire de produits dont la température d'auto-inflammation est inférieure ou proche de la consigne.
Vérifier le bon fonctionnement du double thermostat de sécurité et de la protection thermomagnétique régulièrement.
Porter des EPI adaptés : gants anti-chaleur, lunettes si risque de projection à l'ouverture.
Assurer une ventilation locale du local en cas d'utilisation régulière à haute température ou avec des échantillons susceptibles de dégager des vapeurs.
Ne jamais obstruer les évents ni bloquer la ventilation autour de l'étuve.

FAQ

Quelle est la différence entre une étuve et un incubateur ?

Une étuve chauffe entre la température ambiante et 300–400 °C et traite des échantillons secs (séchage, polymérisation, vieillissement). Un incubateur maintient des températures proches de la température physiologique (4–70 °C) et gère parfois l'humidité et le CO₂ pour la culture cellulaire ou bactérienne.

Convection naturelle ou convection forcée : laquelle choisir ?

La convection forcée s'impose pour les applications exigeant une homogénéité stricte et des temps de traitement reproductibles. La convection naturelle reste adaptée aux échantillons en poudre fine ou aux matériaux qui ne supportent pas le brassage d'air.

Quand choisir une étuve sous vide ?

Une étuve sous vide permet de sécher des produits thermosensibles à des températures plus basses qu'en conditions atmosphériques, et d'éliminer les solvants résiduels sans risque d'oxydation. Elle est particulièrement utile pour les composites, les polymères hygroscopiques et certaines formulations pharmaceutiques.

Peut-on sécher des échantillons contenant des solvants dans une étuve standard ?

Non. Les vapeurs de solvants peuvent s'enflammer au contact des résistances. Il faut utiliser une étuve certifiée pour l'utilisation en présence de produits inflammables (type ATEX) ou une étuve sous gaz inerte.

Comment vérifier que mon étuve est bien homogène ?

Placer plusieurs sondes calibrées en différents points de la chambre chargée et enregistrer les températures simultanément sur 15 à 30 minutes en régime stabilisé. L'écart entre les valeurs extremes donne l'homogénéité effective.

Une étuve peut-elle servir à la stérilisation ?

La stérilisation à chaleur sèche est possible à 160–180 °C sur du matériel en verre ou en métal résistant à cette température, avec des temps de maintien longs (1 à 2 heures). Elle ne remplace pas la stérilisation à la vapeur (autoclave) pour les milieux de culture ou les matériaux poreux.
