Comment fonctionne une équilibreuse de roue ?

Une roue déséquilibrée génère des vibrations qui se transmettent au volant, aux organes de suspension et aux roulements. L'équilibreuse de roue mesure et corrige ce déséquilibre, appelé balourd, en indiquant au technicien la masse à ajouter et l'endroit précis où la poser. Il est important de connaître le principe physique, les composants de la machine et le déroulé complet d'une opération d’équilibrage de roue.

Le balourd désigne un état dans lequel la masse d'un ensemble roue + pneu n'est pas répartie de façon symétrique autour de l'axe de rotation. Le centre de gravité de la roue se trouve alors légèrement décalé par rapport à cet axe. Cette excentricité, même de quelques grammes à quelques centimètres du bord de jante, suffit à perturber l'équilibre dynamique.

La valeur du balourd s'exprime en grammes-millimètres (g·mm) : c'est le produit de la masse excentrée par son éloignement par rapport à l'axe. Ainsi, 10 g à 20 mm du centre équivalent à 200 g·mm, tout comme 20g à 10 mm.

En rotation, cette masse excentrée engendre une force centrifuge. Cette force obéit à deux lois simples :

• Elle augmente linéairement avec la valeur du balourd (masse × rayon).
• Elle augmente avec le carré de la vitesse de rotation : si la vitesse double, la force est multipliée par quatre.

Concrètement, 50 g répartis en périphérie d'une jante génèrent, à 70 km/h, une poussée équivalente à environ 40 kg sur les paliers. Ce chiffre explique pourquoi des déséquilibres de roues imperceptibles à l'arrêt produisent des vibrations marquées à vitesse autoroutière et usent prématurément les pneus, les amortisseurs et les roulements de moyeu.

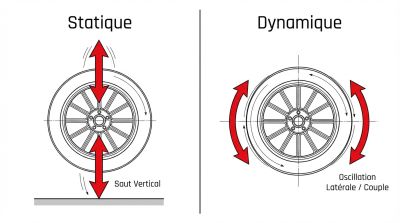

Un déséquilibre statique se détecte même à l'arrêt : posée sur un support à faible frottement, la roue tourne librement jusqu'à ce que le point le plus lourd arrive en bas. En rotation, ce type de balourd crée une force centrifuge radiale qui fait "sauter" la roue verticalement.

La correction s'effectue en un seul plan : une masse ajoutée à l'opposé du point lourd ramène le centre de gravité sur l'axe. Ce mode suffit pour des pièces très larges par rapport à leur diamètre, mais il reste insuffisant pour la majorité des roues automobiles.

Un déséquilibre dynamique combine une composante statique et une composante de couple. Des masses déséquilibrées peuvent se situer dans des plans axiaux différents (intérieur et extérieur de la jante), s'annulant en résultante de force mais créant un moment qui fait osciller latéralement la roue en rotation. Ce déséquilibre de couple est invisible à l'arrêt et nécessite une mesure en rotation.

La correction exige deux masses placées dans deux plans distincts (plan intérieur et plan extérieur). C'est la méthode appliquée systématiquement en atelier automobile, car elle corrige à la fois la composante statique et la composante de couple en une seule opération.

L'arbre est l'axe motorisé sur lequel la roue est montée. Son rôle est de reproduire fidèlement les conditions de rotation de la roue sur le véhicule. Un mauvais centrage sur cet arbre génère un balourd parasite qui fausse toutes les mesures.

Les cônes et bagues de centrage assurent le positionnement précis de la roue sur l'arbre. Ils s'adaptent aux différents diamètres de moyeu. Le choix du cône adapté à la jante présentée est une étape critique : un cône mal dimensionné crée une excentricité artificielle et rend l'équilibrage inexploitable.

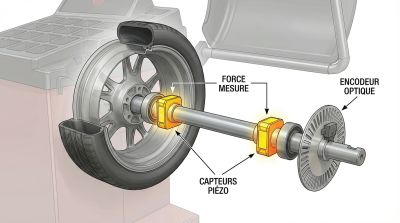

Deux capteurs piézoélectriques (ou jauges de contrainte) mesurent les forces transmises par l'arbre sur ses deux paliers lors de la rotation. Ces forces correspondent aux composantes intérieure et extérieure du balourd. L’équilibreuse de pneu et roue enregistre simultanément l'amplitude de la force et sa position angulaire (phase) grâce à un encodeur de position solidaire de l'arbre.

L'écran de commande affiche les résultats en grammes et en degrés pour chaque plan. Le bras de mesure (ou sonde de profil) permet de saisir automatiquement ou manuellement les dimensions.

Avant toute opération d’équilibrage de roue, le technicien retire les anciennes masselottes et nettoie la jante. Une masselotte oubliée fausse les résultats. Il inspecte visuellement la jante (déformation, voile) et le pneu (bosse, plat, décollement). Une roue présentant un défaut mécanique évident ne sera pas équilibrée sans traitement préalable du problème.

La roue est montée sur l'arbre à l'aide du cône adapté et serrée avec l'écrou de blocage. Le technicien renseigne ensuite les trois paramètres de jante via le bras de mesure ou le clavier :

• le déport (distance entre le plan intérieur de la jante et la face de montage)
• la largeur de la jante en pouces
• le diamètre de la jante en pouces

Ces valeurs permettent à l’équilibreuse de pneu de calculer le rayon d'application des corrections dans chaque plan.

Le capot de sécurité abaissé, l’équilibreuse de pneu et roue lance la rotation. En quelques secondes, elle affiche pour chaque plan :

• le poids de la masse à ajouter (en grammes)
• l'angle de pose (position angulaire sur la jante)

Le technicien fait tourner la roue jusqu'à ce que le voyant indique la bonne position angulaire, puis pose la masse à frapper ou adhésive. Un deuxième cycle de contrôle valide la correction : le balourd résiduel doit être inférieur au seuil d'acceptation de l’équilibreuse de pneu (généralement ≤ 5 g).

Ce que calcule réellement l’équilibreuse de roue

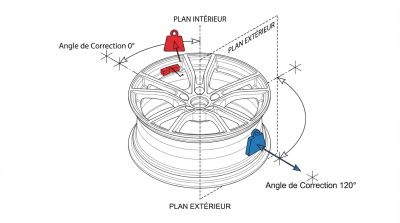

L'équilibreuse de roue ne mesure pas directement une masse. Elle capte les forces exercées sur ses deux paliers lors de la rotation. À partir de l'amplitude et de la phase de chaque force, elle résout un système d'équations qui détermine, pour chaque plan :

• le poids de la correction à apporter (en grammes)
• l'angle précis où poser cette masse sur la jante
• le plan (intérieur ou extérieur) concerné

Ces trois informations forment le résultat complet de la mesure. Le fait que l’équilibreuse de pneu affiche "12 g à 45°, plan extérieur" signifie qu'une masse de 12 g, posée à 45° dans le sens de rotation depuis le repère machine sur le bord extérieur de la jante, neutralise la composante de balourd de ce plan.

Explication du changement d’une mesure d'un lancement à l'autre

Plusieurs facteurs expliquent des variations de résultats entre deux cycles de mesure sur la même roue :

• La dérive thermique : les paliers et capteurs se dilatent légèrement entre deux rotations rapprochées.
• Le centrage : si la roue bouge légèrement sur l'arbre entre deux cycles, le balourd "parasite" de centrage change.
• La vitesse de rotation : une variation de régime modifie les forces mesurées (la force croît avec le carré de la vitesse).
• Les non-linéarités : un pneu avec un point dur (bosse interne, délaminage partiel) se déforme différemment selon le point d'arrêt, ce qui crée des écarts répétitifs.

Un résultat stable sur deux cycles successifs confirme la fiabilité de la mesure d’un équilibre des roues.

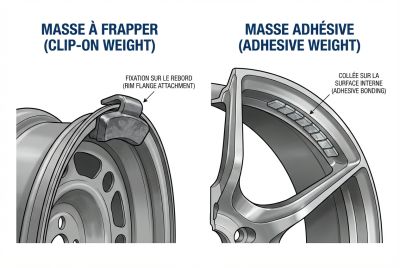

La masse à frapper (ou masse à clip) se fixe par encliquetage sur le rebord de la jante à l’aide d’un marteau ou d’une pince. Elle est principalement utilisée pour l’équilibrage de roue sur des jantes en tôle, dont le rebord assure un maintien solide.

Son principal avantage est une pose rapide et économique. En revanche, étant positionnée à l’extérieur, elle reste exposée aux chocs (notamment contre les trottoirs), ce qui peut entraîner son déplacement ou son arrachement.

La masse à frapper convient donc particulièrement :

• aux jantes en tôle
• aux interventions rapides
• aux usages standards sans contrainte esthétique particulière

La masse adhésive se colle sur la face intérieure de la jante après un nettoyage et un dégraissage soigneux. Elle est privilégiée pour l’équilibrage de pneu sur les jantes en alliage, afin de préserver l’esthétique et d’éviter toute détérioration du revêtement.

Invisible de l’extérieur, la masse adhésive permet un positionnement précis pour un équilibrage de roue optimal, notamment à haute vitesse ou en usage intensif, où le risque d’arrachement est plus faible qu’avec une masse à clip.

Depuis l’interdiction du plomb sur les véhicules neufs (1er juillet 2003), ces masses sont fabriquées en acier ou en zinc. Elle est recommandée :

• pour les jantes en alliage
• en cas d’exigence esthétique
• pour un usage à haute vitesse ou en compétition
• lorsque la précision d’équilibrage est prioritaire

L'équilibrage s'impose systématiquement à chaque montage de pneu, neuf ou saisonnier. Il est également recommandé :

• après un choc sur trottoir ou nid-de-poule
• lors de l'apparition de vibrations en roulage
• à titre préventif tous les 10 000 à 15 000 km selon l'usage

Les vibrations ressenties dans le volant orientent vers un déséquilibre des roues avant. Celles transmises par le siège ou le plancher pointent vers le train arrière.

Un équilibrage parfait des roues n'efface pas des défauts d'une autre nature :

• Géométrie / parallélisme

Si le véhicule tire d'un côté ou si les pneus s'usent de façon asymétrique (plus d'un côté), la cause relève des angles de suspension, pas du balourd. Un réglage géométrique s'impose.

• Pneu déformé

Une bosse localisée ou un décollement interne génèrent des vibrations que l'équilibreuse de pneu ne peut pas corriger, car elles ne proviennent pas d'une asymétrie de masse mais d'une irrégularité de forme.

• Jante voilée

Un voile latéral important rend le centrage instable et produit des balourds parasites répétés. La jante doit être redressée ou remplacée avant de procéder à l'équilibrage des roues.

La jante doit arriver propre sur l’équilibreuse de pneu et roue : boue, gravier incrustés et sels de route modifient la répartition des masses et perturbent les capteurs. Les masses anciennes sont toujours retirées avant le premier cycle. La zone de collage des masses adhésives est dégraissée avec un produit compatible, puis séchée avant application.

Une équilibreuse de roue se calibre régulièrement selon les préconisations du fabricant, généralement avec une masse de référence de 100 g placée sur une jante étalon. Cette opération garantit que les capteurs mesurent des forces réelles et non une dérive d'usure ou thermique. L'arbre et les cônes sont inspectés périodiquement pour éviter un balourd parasite systématique.

Les bouchons de valve, les visseries de moyeu et les enjoliveurs vissés font partie de l'ensemble roue. Leur masse contribue au balourd. L'équilibrage de pneu est réalisé avec la valve en place et, si l'enjoliveur est fixe, avec lui monté. Un capteur de pression TPMS vissé dans la jante doit également être présent lors de la mesure pour que le résultat reflète les conditions réelles de roulage.

L'équilibrage s'effectue à chaque changement de pneu et, à titre préventif, tous les 10 000 à 15 000 km ou dès l'apparition de vibrations en roulage.

Non. L'équilibrage agit sur la répartition des masses. Le parallélisme et le carrossage relèvent de la géométrie de suspension et nécessitent un réglage distinct sur un banc de géométrie.

Si le balourd mesuré est nul, la cause des vibrations est ailleurs : jante voilée, pneu avec point dur, roulement usé, ou problème de géométrie. Un diagnostic complémentaire est nécessaire.

Non. Un voile important crée un balourd parasite variable selon la position de la roue sur l'arbre. La jante doit être redressée ou remplacée avant toute tentative d'équilibrage.

Une opération complète (montage, mesure, correction, contrôle) prend entre 15 et 30 minutes par roue sur une équilibreuse moderne bien calibrée.

Oui. Le capteur vissé dans la valve ou sur la jante représente une masse qui fait partie de l'ensemble roue. L'équilibrage sans lui produirait un résultat inexact en conditions réelles de roulage.
