Comment fonctionne une centrale de traitement d'air ?

đź’ˇ Ce qu'il faut retenir :

• Une centrale de traitement d’air (CTA) filtre, chauffe, refroidit et, selon les besoins, humidifie ou dĂ©shumidifie l’air avant de le diffuser dans les locaux.
• Une CTA simple flux gère un seul flux d’air, qu’il s’agisse d’air neuf, d’air repris ou d’un mĂ©lange des deux.
• Une CTA double flux gère Ă  la fois l’air neuf entrant et l’air extrait. Elle peut rĂ©cupĂ©rer une partie de l’énergie de l’air sortant pour limiter les besoins de chauffage ou de refroidissement.
• La rĂ©gulation ajuste le fonctionnement de la CTA Ă  partir de mesures comme la tempĂ©rature, l’humiditĂ©, le dĂ©bit d’air ou le COâ‚‚.
• Une CTA peut intĂ©grer des Ă©quipements complĂ©mentaires comme un rĂ©cupĂ©rateur de chaleur, un humidificateur, un dĂ©shumidificateur ou des dispositifs de sĂ©curitĂ©.
• Un entretien rĂ©gulier des filtres, batteries, ventilateurs, sondes et gaines aide Ă  maintenir le dĂ©bit d’air, les performances et la qualitĂ© du traitement.

Une centrale de traitement d’air (CTA) aspire de l’air neuf extérieur et/ou reprend l’air présent dans les locaux, puis le traite avant de le redistribuer dans le bâtiment. Selon les besoins, l’air peut être filtré, chauffé, refroidi, humidifié ou déshumidifié. Le traitement s’effectue en plusieurs étapes. L’air traverse les différents composants de la centrale, puis un ventilateur l’achemine dans le réseau de gaines. Des sondes et un système de régulation ajustent le fonctionnement de la CTA selon les températures, les débits, l’humidité ou la qualité de l’air mesurés.

Une centrale de traitement d’air correspond à un système capable de traiter un flux d’air avant son introduction dans les locaux. Contrairement à un climatiseur classique, une CTA ne se limite pas au chauffage ou au refroidissement. Elle agit également sur le renouvellement de l’air et la filtration des particules. Une CTA peut fonctionner avec :

• de l’air neuf provenant de l’extĂ©rieur ;
• de l’air repris dans les locaux ;
• un mĂ©lange des deux flux.

Dans un bâtiment tertiaire ou industriel, cet équipement permet de maintenir des conditions de ventilation adaptées à l’activité du site. Certaines installations assurent également une récupération de chaleur afin de réduire les consommations énergétiques.

Les fabricants de CTA proposent plusieurs configurations selon les besoins du bâtiment, le débit d’air à traiter ou les contraintes techniques du site. Certaines centrales sont conçues en version standard, tandis que d’autres font l’objet d’une conception sur mesure afin de répondre à des exigences spécifiques en matière de filtration, de traitement thermique, de niveau acoustique ou d’encombrement technique.

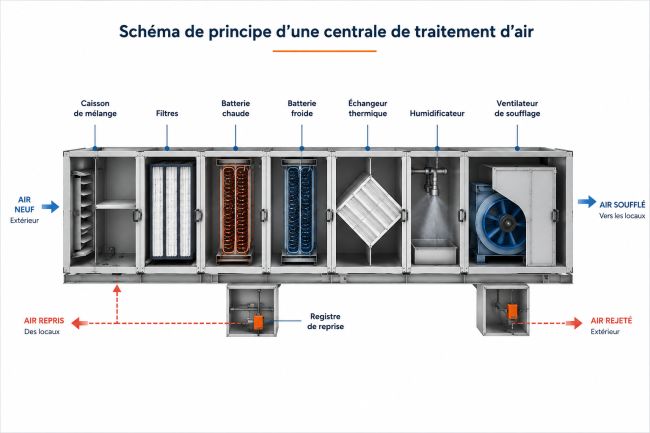

Le fonctionnement d’une centrale de traitement d’air repose sur la circulation de l’air à travers plusieurs modules techniques. La CTA aspire d’abord l’air extérieur via une prise d’air neuf. Selon la configuration de l’installation, elle peut également récupérer une partie de l’air extrait des locaux afin de limiter les pertes thermiques. L’air repris peut être rejeté vers l’extérieur ou recyclé partiellement après traitement. Des registres motorisés ajustent automatiquement les proportions d’air neuf et d’air recyclé selon les besoins du bâtiment. Cette étape permet de maintenir un renouvellement d’air constant tout en maîtrisant les débits de ventilation.

Avant toute diffusion, l’air traverse plusieurs filtres destinés à retenir les poussières, pollens et particules fines. Dans une centrale de traitement d'air pour salle blanche, cette filtration participe au contrôle des particules présentes dans les zones de production et de manipulation. Le niveau de filtration dépend de l’activité du bâtiment :

• bureaux ;
• laboratoires ;
• industrie ;
• Ă©tablissements de santĂ© ;
• cuisines professionnelles.

Une centrale de traitement d'air pour industrie pharmaceutique intègre des filtres Ă  haute efficacitĂ© afin de rĂ©duire la circulation des contaminants dans les espaces soumis Ă  des contraintes sanitaires et techniques. La maintenance rĂ©gulière des filtres permet de maintenir un dĂ©bit d’air stable et de limiter les pertes de charge dans le rĂ©seau aĂ©raulique. Les normes et rĂ©glementations applicables aux centrales de traitement d’air encadrent notamment les exigences de ventilation, de filtration et de performance selon le type de bâtiment ou d’activitĂ©.

Une CTA peut intégrer plusieurs systèmes de traitement thermique afin d’adapter la température de l’air soufflé.

• La batterie chaude permet de rĂ©chauffer l’air avant sa diffusion dans les locaux. Elle fonctionne gĂ©nĂ©ralement avec une chaudière, une pompe Ă  chaleur ou un rĂ©seau d’eau chaude.
• La batterie froide assure quant Ă  elle le refroidissement de l’air Ă  l’aide d’un groupe froid ou d’un circuit d’eau glacĂ©e.

Une CTA de climatisation peut ainsi assurer le refroidissement et le traitement de l’air dans des bâtiments tertiaires ou industriels. La puissance des batteries doit ĂŞtre adaptĂ©e au dĂ©bit d’air, aux conditions extĂ©rieures et Ă  la tempĂ©rature de soufflage recherchĂ©e. Certaines CTA intègrent Ă©galement un Ă©changeur thermique permettant de rĂ©cupĂ©rer la chaleur prĂ©sente dans l’air extrait afin de rĂ©duire les besoins Ă©nergĂ©tiques du bâtiment.

Dans certains environnements, le contrôle de l’humidité constitue un paramètre important. Une CTA peut alors humidifier ou déshumidifier l’air selon les besoins du site. Cette fonction concerne principalement :

• les laboratoires ;
• l’industrie agroalimentaire ;
• les salles propres ;
• les Ă©tablissements de santĂ©.

Le niveau hygrométrique est ajusté automatiquement grâce aux sondes de régulation installées dans le système.

Une fois traitĂ©, l’air est mis en mouvement par les ventilateurs puis envoyĂ© dans les locaux par un rĂ©seau de gaines. Le dĂ©bit doit ĂŞtre suffisamment Ă©levĂ© pour assurer le renouvellement d’air prĂ©vu dans chaque zone. La pression disponible du ventilateur doit Ă©galement permettre de compenser les pertes de charge gĂ©nĂ©rĂ©es par les filtres, batteries, registres et rĂ©seaux aĂ©rauliques. Le dimensionnement d’une CTA repose notamment sur le calcul du dĂ©bit d’air, des pertes de charge, des besoins thermiques et des caractĂ©ristiques des locaux.

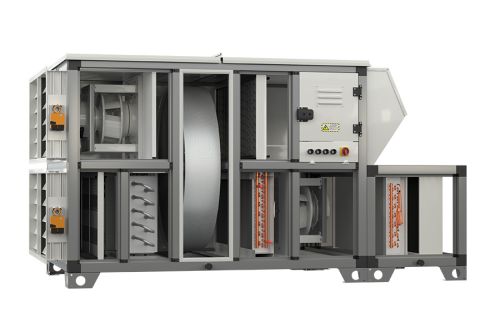

Une centrale traitement d’air repose sur plusieurs composants techniques ayant chacun une fonction précise. Le dimensionnement des composants dépend :

• du volume Ă  traiter ;
• du dĂ©bit d’air ;
• de l’activitĂ© du bâtiment ;
• des contraintes thermiques.

Le pilotage d’une CTA repose sur un système de régulation automatique connecté à plusieurs capteurs. Les sondes mesurent en permanence la température, l’humidité, le taux de CO₂ ou encore l’encrassement des filtres. Ces informations sont transmises à un automate ou à une GTB afin d’ajuster automatiquement les paramètres de fonctionnement. Le système peut ainsi modifier :

• la vitesse des ventilateurs ;
• l’ouverture des registres ;
• la puissance des batteries ;
• le dĂ©bit d’air soufflĂ©.

Les installations récentes intègrent souvent des fonctions de supervision à distance et de suivi énergétique afin de faciliter l’exploitation technique du bâtiment.

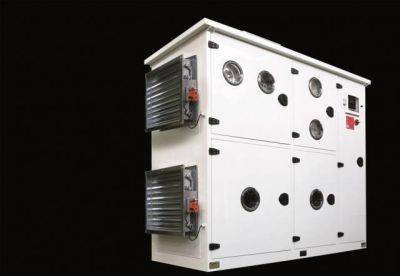

Une CTA simple flux gère un seul flux principal d’air. Selon la configuration, elle peut traiter de l’air neuf, de l’air extrait ou un mĂ©lange d’air neuf et d’air repris. L’air traverse successivement les diffĂ©rents composants de la centrale, comme les filtres, le ventilateur et, si nĂ©cessaire, les batteries de chauffage ou de refroidissement, avant d’être envoyĂ© vers le rĂ©seau aĂ©raulique. Ce fonctionnement convient aux installations qui ne nĂ©cessitent pas de gĂ©rer simultanĂ©ment l’insufflation et l’extraction dans une mĂŞme centrale. La CTA simple flux peut donc ĂŞtre utilisĂ©e pour assurer le renouvellement d’air, maintenir une tempĂ©rature de soufflage ou rĂ©pondre Ă  un besoin spĂ©cifique de traitement de l’air. L’absence d’un second flux intĂ©grĂ© simplifie gĂ©nĂ©ralement l’architecture de la centrale. En revanche, la rĂ©cupĂ©ration d’énergie sur l’air extrait est plus limitĂ©e qu’avec une CTA double flux.

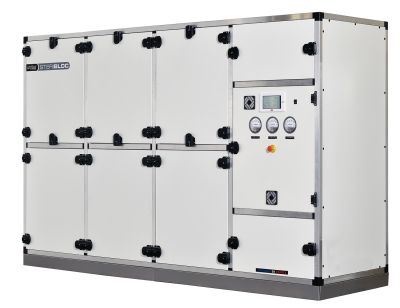

Une CTA double flux gère Ă  la fois l’insufflation d’air neuf et l’extraction de l’air intĂ©rieur.

La récupération de chaleur consiste à récupérer l’énergie de l’air extrait avant son rejet pour la transférer à l’air neuf. En hiver, l’air intérieur extrait est généralement plus chaud que l’air extérieur. L’échangeur récupère une partie de cette chaleur afin de préchauffer l’air neuf avant son passage dans la batterie chaude. Selon la configuration et les conditions climatiques, le système peut également limiter les besoins de refroidissement lorsque l’air extrait présente des conditions thermiques favorables. La récupération réduit ainsi la quantité d’énergie nécessaire pour amener l’air neuf à la température de soufflage souhaitée.

La régulation d’une CTA repose sur des capteurs et des automatismes. Les grandeurs surveillées peuvent notamment comprendre :

Le free cooling utilise directement l’air extĂ©rieur pour rafraĂ®chir un bâtiment lorsque les conditions climatiques sont favorables. Lorsque la tempĂ©rature extĂ©rieure devient suffisamment basse par rapport Ă  celle des locaux, la CTA peut augmenter l’admission d’air neuf. La batterie froide est alors moins sollicitĂ©e ou peut, dans certaines conditions, ĂŞtre temporairement arrĂŞtĂ©e. Le refroidissement repose principalement sur la circulation d’un air extĂ©rieur naturellement plus frais. Cette fonction peut prĂ©senter un intĂ©rĂŞt pour les bâtiments ou process ayant des besoins de refroidissement mĂŞme lorsque la tempĂ©rature extĂ©rieure est modĂ©rĂ©e, comme certains data centers, locaux techniques ou sites industriels. Il ne faut pas confondre ce principe avec une CTA adiabatique : le free cooling exploite directement la tempĂ©rature de l’air extĂ©rieur, tandis que le rafraĂ®chissement adiabatique utilise l’évaporation de l’eau pour abaisser la tempĂ©rature de l’air.
