Comment fonctionne un climatiseur sans unité extérieure ?

💡 L'essentiel à retenir :

• Un climatiseur sans unité extérieure regroupe tous les composants (compresseur, évaporateur, condenseur, détendeur) dans un seul bloc installé à l'intérieur, sans groupe extérieur séparé.
• Les échanges thermiques avec l'extérieur s'effectuent via deux traversées murales d'environ 150 à 160 mm de diamètre, ce qui impose un mur donnant directement sur l'extérieur.
• Le compresseur étant intégré dans l'unité intérieure, le niveau sonore en fonctionnement est structurellement plus élevé que sur un split, avec des plages généralement comprises entre 38 et 50 dB(A) selon les modèles et le régime de charge.
• En mode froid, l'appareil extrait les calories de l'air intérieur et les rejette vers l'extérieur ; en mode chauffage réversible, le cycle s'inverse, avec une efficacité qui diminue lorsque la température extérieure baisse.
• L'installation en copropriété ou en secteur soumis à des contraintes d'urbanisme peut nécessiter une autorisation préalable, même sans unité extérieure visible, car les percements et grilles en façade sont concernés.
• Ce type d'appareil traite une seule zone et couvre généralement des surfaces allant de 15 à 50 m² selon la puissance installée (2 à 4,5 kW).
• L'entretien courant comprend le nettoyage des filtres toutes les deux à quatre semaines en période d'usage intensif, le contrôle de l'évacuation des condensats et la vérification des grilles extérieures.

Comprendre le fonctionnement d’un climatiseur sans unité extérieure permet d’évaluer rapidement son adéquation aux contraintes d’un bâtiment. Ce système repose sur un circuit frigorifique intégré dans une seule unité intérieure, avec un échange thermique via des traversées murales. Son installation nécessite un mur donnant sur l’extérieur, deux percements pour l’air et une alimentation électrique. En version réversible, le climatiseur sans groupe extérieur peut aussi produire de la chaleur selon la température extérieure.

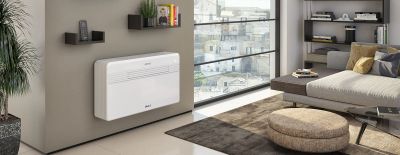

Un climatiseur monobloc sans unité extérieure regroupe l'ensemble du circuit frigorifique dans un seul bloc installé à l'intérieur. Le compresseur, l'évaporateur, le condenseur et le détendeur fonctionnent en circuit fermé. L'appareil capte la chaleur de l'air intérieur, la transfère au fluide frigorigène, puis rejette les calories vers l'extérieur via deux bouches d'air traversantes percées dans un mur donnant directement sur l'extérieur.

Ce fonctionnement d’un climatiseur sans unité extérieure implique aussi la gestion des condensats produits lors de la déshumidification : selon les modèles et la configuration, l'eau est évacuée par gravité, via un drainage dédié, ou collectée dans un bac (avec pompe possible). L'efficacité dépend du débit d'air disponible côté extérieur (grilles dégagées) et de la qualité d'étanchéité autour des traversées.

Le fonctionnement d’un climatiseur sans unité extérieure diffère d'un système split classique par l'absence de groupe extérieur séparé. Sur un split, le compresseur et le condenseur sont logés à l'extérieur, ce qui transfère l'essentiel de la dissipation thermique et du bruit hors du local. Sur un monobloc fixe, ces composants restent intégrés dans l'unité intérieure : le niveau sonore perçu dans la pièce est donc plus élevé, et le rejet de chaleur se fait via des grilles/traversées murales.

Sur le plan des performances et de l'usage, cette architecture correspond le plus souvent à des locaux en mono-zone et à des puissances adaptées à des surfaces limitées (selon modèles, isolation et charges internes). Comprendre comment fonctionne un climatiseur monobloc sans unité extérieure permet d'anticiper ces écarts (bruit, puissance, rendement) avant d'arbitrer entre monobloc fixe et split.

Le fonctionnement d’un climatiseur sans unité extérieure repose sur un cycle frigorifique entièrement intégré dans un seul appareil.

• Le fluide frigorigène capte la chaleur de l’air intérieur lors de l’évaporation, puis la compression élève sa température.
• Les calories sont ensuite rejetées vers l’extérieur via des traversées murales lors de la condensation, avant qu’une phase de détente n’abaisse la pression du fluide et relance le cycle.

Sans groupe extérieur, le rejet de calories s'effectue par des bouches d’air traversantes percées dans un mur donnant sur l'extérieur. Deux traversées sont généralement nécessaires (entrée d'air et sortie d'air). Les diamètres observés sont souvent de l'ordre de ~160 mm selon les modèles, auxquels peut s'ajouter une évacuation de condensats (par gravité ou via pompe selon configuration).

La qualité de ces traversées conditionne directement les performances et le confort : une étanchéité insuffisante autour des conduits peut créer des pertes et des nuisances (ponts thermiques, infiltrations d'air). Comprendre comment fonctionne un climatiseur fixe sans unité extérieure implique donc d'anticiper l'emplacement des grilles et l'accès à un flux d'air libre côté façade.

Le fonctionnement d’un climatiseur monobloc sans unité extérieure repose sur l'intégration de tous les composants frigorifiques dans un volume compact. Le compresseur, le condenseur, l’évaporateur et le détendeur fonctionnent en proximité immédiate : cette cohabitation explique une partie du bruit perçu dans le local et impose d'anticiper l'accessibilité pour la maintenance.

Dans ce type d'architecture, la dissipation dépend fortement de l'échangeur côté air extérieur et du débit d'extraction via les traversées murales. L'évacuation des condensats (bac, pompe ou drainage selon modèles) est aussi un point de surveillance en exploitation.

La ventilation assure la circulation de l'air à travers l'évaporateur et le condenseur via ventilateur axial ou ventilateur tangentiel. En environnement professionnel, l'encrassement des filtres et des grilles extérieures réduit le débit d'air, dégrade les échanges thermiques, augmente la consommation et peut amplifier le niveau sonore.

La filtration de l’air protège les échangeurs. La régulation électronique, associée au thermostat, pilote la puissance : la technologie inverter module la vitesse du compresseur pour limiter les à-coups, tandis que le fonctionnement on off alterne marche/arrêt avec des variations de bruit et de consommation.

En mode rafraîchissement, le fonctionnement d’un climatiseur sans unité extérieure consiste à capter la chaleur de l'air intérieur via l'évaporateur. Le fluide frigorigène absorbe les calories, produit du froid et réduit l'humidité par condensation. Les condensats s'évacuent selon la configuration : évacuation gravitaire, bac interne, ou pompe de relevage selon les modèles.

L'évacuation doit rester libre (risque de colmatage/débordement) et le bac collecteur, lorsqu'il existe, nécessite un contrôle régulier.

Le fonctionnement d’un climatiseur réversible sans unité extérieure repose sur l'inversion du cycle thermodynamique. L'appareil capte les calories présentes dans l'air extérieur pour les restituer à l'intérieur, selon le principe de la pompe à chaleur air air. En lecture projet, le SCOP (efficacité saisonnière) donne une indication du rendement sur la saison de chauffe : un SCOP autour de 3 signifie que l'appareil peut restituer environ 3 kWh de chaleur pour 1 kWh électrique consommé, selon conditions d'essai.

La performance dépend de la température extérieure : quand l'air se refroidit, la puissance utile et le rendement diminuent et des phases de dégivrage peuvent réduire temporairement la chaleur disponible. Ccela conduit à vérifier les plages de fonctionnement annoncées par le fabricant et le besoin éventuel d'un appoint selon le climat et l'usage.

La puissance frigorifique (W ou kW) conditionne directement le fonctionnement d’un climatiseur sans unité extérieure : elle doit couvrir à la fois le volume du local et les charges internes. Ces charges peuvent venir des occupants, de l'informatique, de l'éclairage, des vitrages, de l'orientation et des apports solaires.

Ce type de climatiseur monobloc est le plus souvent retenu pour une climatisation de pièce unique (logique mono-zone). Le dimensionnement se vérifie donc au cas par cas (usage, horaires, densité d'occupation) plutôt que sur la seule surface.

Le rendement énergétique d’un climatiseur sans unité extérieure s’évalue avec SEER (froid) et SCOP (chauffage), variables selon la technologie inverter ou on off. En usage tertiaire, ces indicateurs se lisent avec les conditions de fonctionnement (charge, température extérieure) et la régulation réellement disponible sur site.

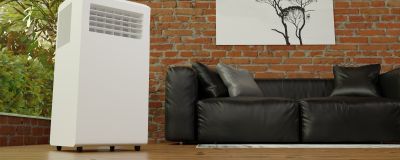

Côté acoustique, l’intégration du compresseur dans l’unité intérieure conduit à un niveau sonore plus élevé qu’un split. À titre indicatif (selon modèles et conditions de mesure), un monobloc fixe se situe généralement autour de ~50 dB(A), certains modèles pouvant dépasser 60 dB(A), tandis que des splits intérieurs peuvent être en dessous de 30 dB(A). Un mobile est fréquemment dans des ordres de grandeur plus élevés (≈60–70 dB(A)). Pour un bureau ou une salle de réunion, la valeur dB(A) et le régime de fonctionnement (mode réduit, vitesse ventilateur, charge) se vérifient sur la fiche technique.

Pour les monoblocs fixes, oui : le rejet de chaleur (et souvent la prise d'air) s'effectue via des grilles et traversées murales, ce qui nécessite un mur donnant directement sur l'extérieur. L'implantation exacte (position des grilles, éventuelle évacuation des condensats) varie selon les modèles et doit se vérifier sur la notice technique.

En pratique, il faut souvent deux traversées murales (entrée et sortie d'air) pour assurer les échanges avec l'extérieur. L'ordre de grandeur de diamètre se situe fréquemment autour de ~160 mm selon les modèles. Selon la gestion des condensats, un percement dédié (ou une évacuation intégrée) peut également être prévu. Les dimensions et le nombre exacts sont à confirmer sur la fiche technique et la notice du fabricant.

Le niveau sonore dépend du modèle, du régime de ventilation et de la charge. À titre indicatif, un monobloc fixe se situe souvent autour de ~50 dB(A), certains modèles pouvant dépasser 60 dB(A). Un split peut être nettement plus discret côté unité intérieure. Pour un espace de travail, il est recommandé de vérifier la valeur dB(A) en conditions comparables (mode, vitesse) sur la fiche technique et d'anticiper l'emplacement (distance des postes, paroi support).

Oui, mais l'efficacité dépend du SCOP et de la température extérieure. Quand l'air extérieur se refroidit, la puissance utile et le rendement diminuent, et des cycles (comme le dégivrage) peuvent réduire temporairement la chaleur disponible. En environnement professionnel, cela se valide par le dimensionnement et les plages de fonctionnement annoncées par le fabricant pour le climat du site.

Les fréquences dépendent de l'environnement (poussières, fréquentation) et du temps d'usage. À titre indicatif, un nettoyage des filtres toutes les 2 semaines en période d'usage intensif est courant, avec un contrôle régulier des grilles extérieures et de l'écoulement des condensats. Les vérifications techniques plus poussées (circuit frigorifique, performances) se planifient selon le modèle et, le cas échéant, le contrat de maintenance.
