Temps de lecture estimé : 13min

💡 L'essentiel à retenir :

Une chaudière à vapeur chauffe de l'eau sous pression jusqu'à son point d'ébullition pour produire de la vapeur utilisable dans des procédés industriels, le chauffage de bâtiments industriels ou la génération d'énergie mécanique.
Plus la pression augmente dans le générateur, plus la température d'ébullition de l'eau s'élève : à 10 bar, l'eau bout à environ 180 °C, contre 100 °C à pression atmosphérique.
La purge continue élimine les sels dissous en continu pour protéger les surfaces d'échange, tandis que la purge intermittente évacue les boues déposées au bas du ballon, avec un impact direct sur le rendement et la consommation d'eau.
Les chaudières à tubes de fumée conviennent aux puissances faibles à moyennes (jusqu'à environ 25 MW) et aux pressions inférieures à 25 bar, tandis que les chaudières à tubes d'eau supportent des pressions supérieures à 100 bar et des puissances de plusieurs centaines de MW.
Le retour des condensats chauds vers la bâche alimentaire réduit la consommation de combustible de 10 à 15 % et diminue les besoins en eau d'appoint et en produits de traitement chimique.
Deux risques critiques en exploitation sont la surpression (couverte par des soupapes de sécurité calibrées) et le manque d'eau (détecté par des sondes de niveau redondantes déclenchant l'arrêt du brûleur) ; les réglementations sur les équipements sous pression varient selon les pays.

Devis pour une chaudière à vapeur

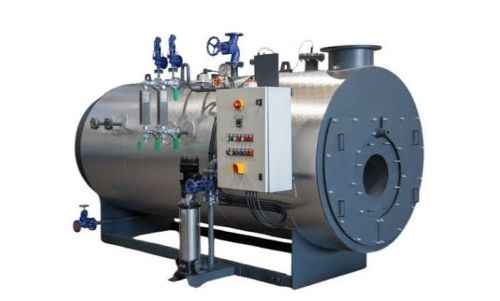

Une chaudière à vapeur transforme l'eau liquide en vapeur sous pression grâce à un apport de chaleur contrôlé. Le fonctionnement d'une chaudière à vapeur repose sur un cycle précis qui comprend le traitement de l’eau d’alimentation, le dégazage, la chauffe, la production et la séparation de la vapeur, la régulation, la distribution dans le réseau, ainsi que le retour des condensats. Comprendre ces étapes permet de mieux identifier les organes essentiels d’une installation, les différents types de générateurs de vapeur et les exigences de sécurité liées à l’exploitation des équipements sous pression.

Voir nos chaudières à vapeur

Comment une chaudière à vapeur transforme-t-elle l'eau en vapeur sous pression ?

Le principe de fonctionnement d'une chaudière à vapeur repose sur un apport de chaleur suffisant pour porter l'eau à ébullition dans une enceinte fermée et sous pression. Lorsque la pression augmente, la température à laquelle l'eau commence à bouillir augmente également. Cette relation est fixée par la courbe de saturation eau-vapeur : à 1 bar absolu, l'ébullition se produit à 100 °C ; à 10 bar, elle se produit à environ 180 °C ; à 40 bar, à environ 250 °C. Cette propriété permet d'obtenir de la vapeur à haute énergie spécifique pour des usages nécessitant des températures élevées.
Deux états distincts de vapeur existent selon les besoins du procédé :

La vapeur saturée se forme directement au contact de l'eau portée à ébullition. Sa température est rigoureusement liée à la pression régnante. Elle transporte une grande quantité de chaleur latente, ce qui la rend adaptée au chauffage par échange de surface (stérilisation, cuisine industrielle, séchage).
La vapeur surchauffée résulte d'un apport de chaleur supplémentaire après la séparation de la vapeur saturée, dans un organe appelé surchauffeur. Sa température dépasse alors la courbe de saturation à pression constante. Elle contient davantage d'énergie sous forme enthalpique et répond aux besoins des turbines à vapeur ou des procédés à haute température.

Chaudière à vapeur industrielle : comment fonctionne le cycle eau, vapeur et condensat ?

Le cycle complet d’une installation vapeur industrielle se déroule en plusieurs étapes :

Arrivée de l’eau brute : l’eau entre dans l’installation avant d’être préparée pour l’utilisation en chaudière.
Traitement physico-chimique : les impuretés, le calcaire et les éléments corrosifs sont réduits afin de protéger les équipements.
Passage par le dégazeur ou la bâche alimentaire : les gaz dissous, comme l’oxygène, sont éliminés pour limiter la corrosion.
Pompage de l’eau d’alimentation : la pompe envoie l’eau traitée sous pression vers la chaudière.
Préchauffage dans l’économiseur : l’eau est réchauffée grâce à la chaleur des fumées, ce qui améliore le rendement.
Production de vapeur dans le corps de chauffe : l’eau reçoit la chaleur du foyer et se transforme progressivement en vapeur.
Accumulation dans le ballon vapeur : la vapeur produite est séparée de l’eau et stockée avant distribution.
Distribution vers les usages process : la vapeur alimente les équipements industriels comme le chauffage, la cuisson, le séchage ou la stérilisation.
Récupération des condensats : après avoir cédé sa chaleur, la vapeur redevient de l’eau et est récupérée par les pièges à condensats.
Retour vers la bâche alimentaire : les condensats sont réutilisés dans le cycle, ce qui réduit les pertes d’eau, d’énergie et de produits chimiques.

Traitement et dégazage de l’eau d’alimentation

L'eau utilisée en chaudière doit répondre à des exigences strictes pour protéger les surfaces d'échange. Trois problèmes principaux surviennent si l'eau n'est pas traité correctement.

L'entartrage se produit lorsque les sels de dureté (calcium, magnésium) se déposent sur les parois chauffantes. Un dépôt de 1 mm de tartre réduit la conductivité thermique et augmente la consommation de combustible d'environ 5 à 10 %. Dans les cas graves, la surchauffe locale des parois conduit à leur déformation ou à leur rupture.
La corrosion résulte de la présence d'oxygène dissous et de dioxyde de carbone dans l'eau d'alimentation. Ces gaz attaquent les surfaces métalliques internes. Le dégazeur thermique les élimine en chauffant l'eau jusqu'à 105-110 °C, ce qui fait chuter la solubilité des gaz dissous. Des produits chimiques complémentaires (capteurs d'oxygène, inhibiteurs de corrosion) maintiennent la protection entre les purges.
Le moussage et la pollution de la vapeur apparaissent lorsque la concentration en sels dissous (TDS, Total Dissolved Solids) dépasse les seuils admissibles dans le ballon. Des gouttelettes d'eau entraînées contiennent des impuretés qui contaminent le procédé ou endommagent les turbines.
La bâche alimentaire stocke l'eau traitée et les condensats de retour, à une température maintenue entre 80 et 105 °C, avant l'envoi vers la chaudière par la pompe d'alimentation. Les exigences précises en qualité d'eau dépendent du niveau de pression de l'installation et de la réglementation locale.

Apport de chaleur par le générateur au foyer et aux échangeurs

La chaleur provient soit d'un brûleur alimenté en gaz naturel ou en fioul, soit de résistances électriques dans les petites installations ou les environnements où la combustion est contrainte. La chambre de combustion (foyer) confine la flamme et constitue la première surface d'échange thermique : ses parois reçoivent directement le rayonnement de la flamme, ce qui représente 40 à 60 % du transfert de chaleur total.
Les gaz de combustion quittent le foyer à des températures de 900 à 1 200 °C et parcourent ensuite le faisceau tubulaire. Dans une chaudière à tubes de fumée, les gaz circulent à l'intérieur des tubes tandis que l'eau entoure ces tubes. Dans une chaudière à tubes d'eau, le schéma s'inverse : l'eau circule dans les tubes et les gaz baignent l'extérieur. Dans les deux cas, la surface d'échange tubulaire extrait la chaleur résiduelle des fumées avant leur évacuation à la cheminée.

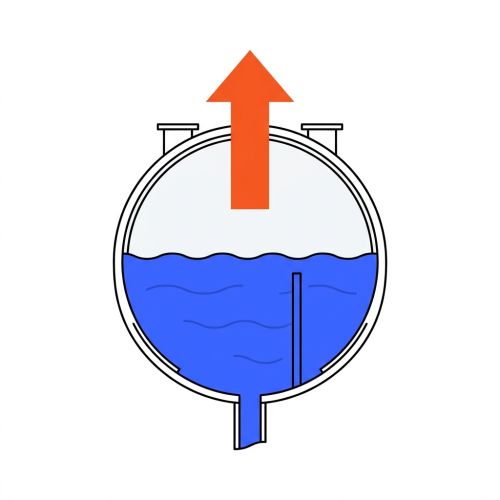

Séparation vapeur/eau dans le ballon

Le ballon vapeur représente le cœur de la chaudière. Il remplit deux fonctions simultanées : servir de réservoir tampon et séparer la vapeur de l'eau liquide. La séparation repose sur la différence de masse volumique entre les deux phases : la vapeur monte vers le dôme supérieur du ballon tandis que l'eau reste dans la partie inférieure.

Des séparateurs cycloniques ou des déflecteurs internes complètent la séparation gravimétrique en éliminant les gouttelettes d'eau entraînées mécaniquement. Un taux d'humidité de la vapeur produite inférieur à 0,5 % constitue généralement la cible sur une installation bien réglée.
Le niveau d'eau dans le ballon doit rester en permanence dans une plage de fonctionnement définie, visible sur le verre de niveau ou mesurée par des sondes de niveau différentiel. Un niveau trop bas expose les surfaces chauffantes à la surchauffe sèche ; un niveau trop haut favorise l'entraînement d'eau dans le réseau vapeur (coups de bélier, pollution du procédé).

Régulation de la pression, du débit vapeur et du niveau d’eau

La régulation de pression fonctionne par modulation du brûleur. Un pressostat ou un capteur de pression transmet la mesure à un régulateur qui ajuste la puissance du brûleur (allumé/éteint ou modulation progressive) pour maintenir la pression dans une plage de consigne, typiquement ±0,2 à 0,5 bar selon l'équipement. Le manomètre permet la lecture directe de la pression de service par l'opérateur.
La régulation du niveau d'eau pilote la pompe d'alimentation et la vanne de remplissage : quand le niveau descend en dessous du seuil bas de consigne, la pompe s'active pour réinjecter de l'eau traitée. Deux ou trois niveaux d'alarme existent sur la plupart des installations industrielles : alarme bas, alarme très bas déclenchant l'arrêt du brûleur, et parfois un troisième seuil de sécurité haute.
La distinction entre le manomètre (instrument de lecture locale, sans signal électrique) et le pressostat (contacteur électrique agissant sur le brûleur à partir d'un seuil) est fondamentale pour comprendre l'architecture de régulation et de sécurité.

Distribution et utilisation sécurisée de la vapeur

La vapeur quitte le ballon par le collecteur principal, passe par une vanne principale de vapeur (vanne de barrage) et rejoint le réseau de distribution. Des réducteurs de pression abaissent la pression jusqu'aux niveaux requis par chaque poste de consommation, souvent 2 à 6 bar pour les procédés alimentaires ou pharmaceutiques.
Les pièges à condensats jouent un rôle central : ils évacuent automatiquement les condensats formés dans les canalisations et les échangeurs sans laisser passer la vapeur. Un piège défaillant en ouverture laisse fuir de la vapeur vive (perte énergétique directe) ; un piège bloqué fermé génère une accumulation de condensats (risque de coup de bélier). L'ensemble du réseau vapeur fonctionne à des températures de 120 à 200 °C selon la pression de service, ce qui impose des équipements de protection individuelle adaptés lors de toute intervention.

Retour et valorisation des condensats

Les condensats récupérés aux pièges représentent de l'eau déjà traitée chimiquement et à température élevée (60 à 95 °C). Leur retour vers la bâche alimentaire apporte deux gains directs : une économie d'énergie de 10 à 15 % sur la consommation de combustible (moins de chaleur à apporter pour atteindre la température d'ébullition) et une réduction des besoins en eau d'appoint ainsi qu'en produits de traitement chimique.
Certains procédés (agroalimentaire, pharmacie) produisent des condensats susceptibles d'être contaminés. Un système de test de conductivité en ligne surveille la qualité des condensats et dirige les eaux non conformes vers l'égout plutôt que vers la bâche, afin de protéger l'installation et le procédé.

Quels composants trouve-t-on sur une chaudière vapeur industrielle ?

Les organes se regroupent en quatre familles fonctionnelles :

Production de chaleur et d'échange thermique : foyer/chambre de combustion, brûleur (gaz ou fioul), faisceau tubulaire ou tubes d'eau, économiseur en sortie de fumées, surchauffeur (si présent).
Alimentation en eau : pompe d'alimentation (souvent doublée pour assurer la continuité), clapets anti-retour sur les lignes d'alimentation, bâche alimentaire, dégazeur.
Sécurité et protection : soupapes de sécurité tarées à la pression maximale admissible (elles s'ouvrent automatiquement pour évacuer la surpression), limiteur de niveau bas déclenchant l'arrêt du brûleur, verre de niveau avec robinets de barrage.
Instrumentation et contrôle : manomètre de service, pressostat de régulation et pressostat de sécurité (deux appareils distincts), sondes de conductivité (TDS), thermomètre en sortie vapeur, débitmètre vapeur ou eau.
Gestion de la qualité d'eau : vannes de purge continue (sortie ballon côté eau) et de purge intermittente (fond de ballon), système de récupération de chaleur des purges sur les grandes installations.

À quoi servent la purge continue et la purge intermittente sur une chaudière vapeur ?

La purge continue soutire en permanence une fraction de l'eau du ballon depuis la zone de plus forte concentration en sels dissous, généralement en surface de la nappe d'eau. Son débit est réglé pour maintenir le TDS en dessous d'une valeur cible, souvent comprise entre 2 000 et 3 500 ppm selon la pression de service et les prescriptions du traitement d'eau. Un TDS trop élevé favorise le moussage et l'entraînement de gouttelettes dans la vapeur.
La purge intermittente s'effectue périodiquement en ouvrant une vanne de fond de ballon pendant quelques secondes à quelques minutes. Elle évacue les boues et particules solides qui sédimentent en bas du ballon. Une purge intermittente trop fréquente ou trop longue entraîne des pertes d'eau chaude traitée et une surconsommation de combustible pour réchauffer l'eau d'appoint froide. Sur les installations de puissance supérieure à 1 MW, un récupérateur de chaleur des purges récupère jusqu'à 80 % de l'énergie contenue dans le liquide purgé.
Les pratiques de purge et leurs fréquences dépendent des contraintes d'exploitation propres à chaque site et des règles locales applicables.

Quels types de chaudières vapeur existent et dans quels cas les utiliser ?

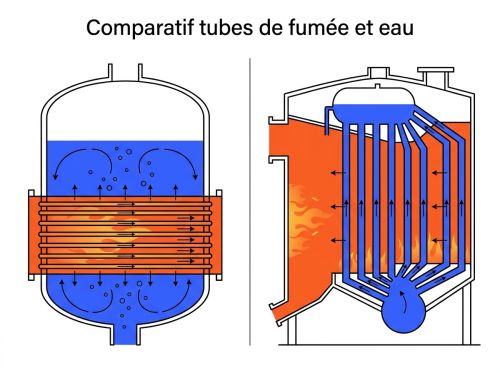

Deux grandes familles se distinguent par l'architecture de l'échange thermique.
Les chaudières à tubes de fumée (ou chaudières à bouilleurs) font circuler les gaz de combustion à l'intérieur de tubes immergés dans l'eau du corps de chauffe. Leur inertie thermique élevée leur confère une bonne stabilité de pression. Elles conviennent aux pressions jusqu'à 20 à 25 bar et aux puissances jusqu'à environ 20 à 25 MW. La maintenance des tubes s'effectue par les boîtes à fumée accessibles aux deux extrémités du corps. On les retrouve dans les industries agroalimentaires, les blanchisseries industrielles et les hôpitaux.
Les chaudières à tubes d'eau font circuler l'eau dans des tubes exposés aux gaz de combustion. Leur surface d'échange est plus grande et leur inertie thermique est faible, ce qui permet des montées en pression rapides. Elles supportent des pressions de vapeur supérieures à 100 bar et des puissances de plusieurs centaines de MW. Elles s'imposent dans les centrales électriques, la pétrochimie et les procédés à très haute pression.

Les générateurs instantanés (ou générateurs monotubes) produisent de la vapeur sur un serpentin parcouru à grande vitesse par l'eau. Ils ne stockent pratiquement pas d'eau, ce qui réduit le risque en cas de défaillance et permet un démarrage en moins de 10 minutes. En contrepartie, ils exigent une qualité d'eau rigoureuse et un débit d'alimentation régulier.

Type	Pression typique	Puissance typique	Inertie	Usages courants
Tubes de fumée	Jusqu'à 25 bar	500 kW à 25 MW	Élevée	Agroalimentaire, blanchisseries, hôpitaux
Tubes d'eau	De 25 à plus de 150 bar	10 MW à plusieurs centaines de MW	Faible	Centrales, pétrochimie, procédés haute pression
Générateur instantané	10 à 30 bar	50 kW à 5 MW	Très faible	Petits process, démarrage rapide, espaces réduits

Type : Tubes de fumée
Pression typique	Jusqu'à 25 bar
Puissance typique	500 kW à 25 MW
Inertie	Élevée
Usages courants	Agroalimentaire, blanchisseries, hôpitaux

Type : Tubes d'eau
Pression typique	De 25 à plus de 150 bar
Puissance typique	10 MW à plusieurs centaines de MW
Inertie	Faible
Usages courants	Centrales, pétrochimie, procédés haute pression

Type : Générateur instantané
Pression typique	10 à 30 bar
Puissance typique	50 kW à 5 MW
Inertie	Très faible
Usages courants	Petits process, démarrage rapide, espaces réduits

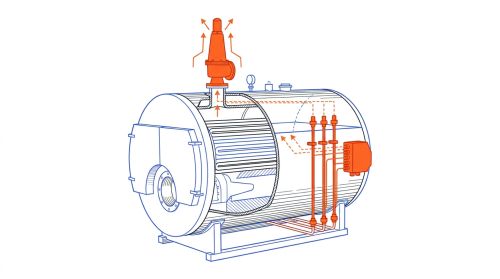

Quels risques existent en exploitation et quelles sécurités les limitent ?

Une chaudière à vapeur est un équipement sous pression : les risques sont réels et réglementés dans la plupart des pays par des directives spécifiques (équipements sous pression, appareils à vapeur). Les précisions réglementaires varient selon les législations nationales.
Les risques principaux à connaître sont les suivants :

La surpression survient lorsque la production de vapeur dépasse la consommation et que les régulations ne réagissent pas. La soupape de sécurité calibrée à la pression maximale admissible (PMA) s'ouvre alors pour évacuer l'excédent de vapeur vers un pot de détente ou l'atmosphère. Deux soupapes indépendantes sont généralement exigées sur les installations de puissance significative.
Le manque d'eau expose les surfaces chauffantes à une surchauffe sèche pouvant conduire à la déformation ou à la rupture. Un limiteur de niveau bas indépendant de la régulation normale coupe le brûleur dès que le niveau descend en dessous d'un seuil critique. La redondance des sondes de niveau constitue une exigence courante sur les installations industrielles.
Les coups de bélier résultent de la rencontre brutale entre de la vapeur et des condensats accumulés dans une canalisation. La surpression dynamique générée peut dépasser de dix à cent fois la pression de service normale et endommager les vannes, joints et supports. Le traçage, la pente des canalisations orientée vers les pièges et le réchauffage progressif des lignes au démarrage constituent les mesures préventives de base.
Les brûlures par contact avec des surfaces chaudes ou projection de vapeur représentent le risque d'exploitation quotidien. L'isolation calorifuge des corps de chauffe et des réseaux, les équipements de protection individuelle et les procédures de consignation lors des interventions réduisent ce risque.

Comment améliorer le rendement et limiter les pertes d'une installation vapeur ?

Le rendement global d'une chaudière à vapeur industrielle se situe entre 80 et 92 % pour les installations bien entretenues. Plusieurs leviers permettent de tendre vers les valeurs hautes.

L'économiseur récupère la chaleur résiduelle des fumées pour préchauffer l'eau d'alimentation avant son entrée dans le corps de chauffe. Un préchauffage de 6 °C supplémentaires de l'eau d'alimentation améliore le rendement d'environ 1 %. Sur une chaudière de 5 MW fonctionnant 6 000 heures par an, cela représente une économie de combustible non négligeable.
Le réglage du rapport air/combustible évite la combustion incomplète (manque d'air, production de monoxyde de carbone) et les pertes par excès d'air (gaz sortants trop chauds). Une analyse régulière des fumées en sortie permet d'ajuster le brûleur pour maintenir un excès d'air de 10 à 20 % selon le combustible.
L'isolation calorifuge des corps de chauffe, des canalisations vapeur et des robinetteries réduit les pertes thermiques par rayonnement. Une canalisation vapeur à 180 °C non isolée perd entre 100 et 300 W par mètre linéaire selon son diamètre.
La réduction des fuites vapeur produit un double gain : moins de chaleur perdue et moins d'eau d'appoint à traiter. Une fuite sur un presse-étoupe de vanne de DN 25 peut représenter plusieurs centaines de kilos de vapeur par an.

FAQ

Quelle est la relation entre pression et température dans une chaudière à vapeur ?

La température d'ébullition de l'eau augmente avec la pression. À 1 bar absolu, l'eau bout à 100 °C. À 5 bar, elle bout à environ 152 °C. À 20 bar, à environ 212 °C. Cette relation est définie par la courbe de saturation eau-vapeur. Elle explique pourquoi les procédés nécessitant des températures élevées fonctionnent à haute pression, et pourquoi la pression de service est un paramètre dimensionnant de l'installation.

Pourquoi le traitement de l'eau d'alimentation est-il indispensable ?

Une eau non traitée dépose du tartre sur les surfaces d'échange, ce qui dégrade rapidement le rendement et peut provoquer des surchauffes locales allant jusqu'à la rupture de tube. L'oxygène dissous corrode les parois internes. Une concentration excessive en sels dissous génère du moussage et pollue la vapeur produite. Le traitement de l'eau conditionne donc directement la durée de vie de l'installation, la qualité de la vapeur et la sécurité de l'exploitation.

Quelle est la différence entre vapeur saturée et vapeur surchauffée ?

La vapeur saturée est en équilibre avec l'eau liquide à la même pression. Sa température est fixée par la courbe de saturation. Elle contient beaucoup de chaleur latente et s'utilise pour les procédés de chauffage indirect (échangeurs, cuiseurs, autoclaves). La vapeur surchauffée a été portée à une température supérieure à la saturation par un surchauffeur. Elle n'est plus en équilibre avec la phase liquide, ce qui la rend adaptée aux turbines à vapeur et aux procédés nécessitant une vapeur sèche à haute enthalpie.

Quel est le risque si le niveau d'eau dans le ballon devient trop bas ?

Un niveau d'eau trop bas expose les surfaces chauffantes à la chaleur sans refroidissement par l'eau. La paroi métallique monte rapidement en température, perd sa résistance mécanique et peut se déformer ou se rompre. C'est pourquoi les chaudières industrielles intègrent au minimum un limiteur de niveau bas indépendant de la régulation normale, qui coupe le brûleur avant l'atteinte d'une zone dangereuse. Une redondance de ces mesures de niveau est exigée dans la plupart des réglementations nationales sur les appareils à vapeur.

Qu'est-ce qu'un coup de bélier et comment l'éviter ?

Un coup de bélier survient lorsque de la vapeur rencontre une poche de condensats froids dans une canalisation. La vapeur se condense instantanément, provoquant un effondrement de volume local et une onde de pression qui se propage à grande vitesse dans la tuyauterie. Les impacts répétés endommagent les supports, les joints et les vannes. Pour l'éviter, les canalisations doivent être purgées de leurs condensats avant toute mise en vapeur, leur pente doit être orientée vers les pièges à condensats, et le réchauffage des lignes au démarrage doit être progressif.

Pourquoi récupérer les condensats plutôt que de les rejeter ?

Les condensats représentent de l'eau déjà déminéralisée et préchauffée à 60-95 °C. Les rejeter revient à perdre à la fois l'énergie thermique stockée, l'eau traitée chimiquement et les réactifs de traitement. Le retour des condensats vers la bâche alimentaire réduit la consommation de combustible de 10 à 15 %, diminue la quantité d'eau d'appoint nécessaire et prolonge l'efficacité du traitement chimique. Sur une installation consommant 2 tonnes de vapeur par heure, passer d'un taux de retour condensats de 50 % à 80 % produit une économie annuelle de combustible estimée à plusieurs milliers d'euros selon le combustible utilisé.

Qu'est-ce que le TDS et pourquoi le surveiller dans le ballon ?

Le TDS (Total Dissolved Solids) mesure la concentration totale en sels dissous dans l'eau du ballon, exprimée en ppm ou mg/l. Au fil du cycle, l'évaporation concentre ces sels dans l'eau restante. Au-delà des seuils admissibles (variables selon la pression de service et le type d'installation, mais souvent fixés entre 2 000 et 4 000 ppm pour des chaudières basse pression), le moussage augmente et la qualité de la vapeur se dégrade. La purge continue maintient le TDS dans la plage cible en soutant en permanence une fraction de l'eau concentrée.
