Système intelligent de stationnement

Sommaire

Qu’appelle-t-on IPA et en quoi diffère-t-il des autres aides au stationnement ?
Quels capteurs l’IPA utilise-t-il pour détecter une place ?
Quel est le rôle du calculateur ADAS dans un stationnement assisté ?
Comment l'IPA fonctionne-t-il étape par étape pendant une manœuvre ?
Quels algorithmes se cachent derrière l'IPA, sans entrer dans les équations ?
Dans quels cas l'IPA peut-il refuser une place ou interrompre la manœuvre ?

Cet article vous plaît ? Partagez-le !

Temps de lecture estimé : 7min

💡 À retenir :

L'IPA (Intelligent Park Assist) enchaîne automatiquement trois grandes phases : détecter et mesurer une place disponible, planifier une trajectoire de manœuvre, puis piloter la direction, l'accélération et le freinage selon le niveau du système embarqué.
Les capteurs utilisés combinent ultrasons, radars, caméras et données internes du véhicule (angle de volant, vitesse des roues, centrale inertielle), tous fusionnés par un calculateur ADAS qui construit en temps réel une carte locale de l'environnement.
Le conducteur reste responsable en toutes circonstances : selon le véhicule, il maintient un bouton enfoncé, surveille les angles morts non couverts par les capteurs et garde le pied prêt à freiner ou intervenir.
Le système refuse une place ou interrompt la manœuvre lorsque les dimensions sont insuffisantes, que les capteurs sont obstrués par la pluie, la neige ou la saleté, ou que la vitesse d'approche est trop élevée.
Les sécurités intégrées incluent la détection d'obstacles, le freinage automatique d'urgence et des alertes sonores ou visuelles ; les implémentations et exigences varient selon les constructeurs et les générations de véhicules.

Un système IPA (Intelligent Park Assist) assiste le conducteur lors des manœuvres de stationnement en détectant les places disponibles, en calculant la trajectoire et en pilotant la direction du véhicule. Selon le niveau d’automatisation, il peut aussi gérer l’accélération, le freinage ou le changement de rapport. Le conducteur reste responsable de la manœuvre, mais son niveau d’intervention varie selon les technologies embarquées, les constructeurs et les générations de véhicules. Cette logique s’inscrit dans une approche plus large de système de gestion de parking et de stationnement, qui vise à fluidifier l’accès aux places, limiter les manœuvres répétées et améliorer l’organisation des espaces de stationnement.

Devis pour un système de gestion de parking

Qu’appelle-t-on IPA et en quoi diffère-t-il des autres aides au stationnement ?

L’IPA, ou Intelligent Park Assist, désigne un système d’aide au stationnement capable d’assister le conducteur dans la détection d’une place et la réalisation de la manœuvre. Il se distingue des radars, sonars ou caméras, qui se limitent à alerter ou à afficher l’environnement du véhicule. Selon le niveau d’automatisation, l’IPA peut calculer la trajectoire, piloter la direction, gérer le freinage, l’accélération ou la boîte de vitesses. Le conducteur reste responsable de la manœuvre et doit vérifier les fonctions réellement prises en charge par le véhicule. Cette technologie complète les équipements pour parking utilisés pour organiser les flux, guider les automobilistes et sécuriser les espaces de stationnement.

Principaux niveaux d’aide au stationnement :

Radars et sonars : détection des obstacles avec alerte sonore ou visuelle.
Caméras de recul : affichage de l’environnement arrière du véhicule.
Park Assist direction seule : calcul de la trajectoire et pilotage du volant.
IPA semi-automatique : gestion de la direction avec action du conducteur sur les pédales.
IPA complet : gestion possible de la direction, de l’accélération, du freinage et de la boîte de vitesses.

Les appellations commerciales comme Park Assist, Parktronic, Active Parking Assist ou Intelligent Park Assist varient selon les constructeurs, les années et les versions. La fiche technique du véhicule permet d’identifier les commandes prises en charge et les types de stationnement compatibles.

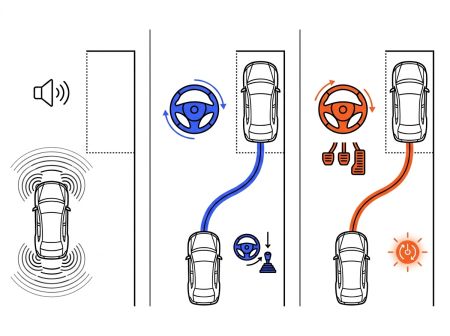

Comparatif niveaux aide stationnement IPA

Voir nos systèmes de gestion de parking

Vous êtes fournisseur de système de gestion de parking et de stationnement ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels capteurs l’IPA utilise-t-il pour détecter une place ?

Un système IPA s’appuie sur plusieurs capteurs pour repérer une place disponible, mesurer l’espace autour du véhicule et calculer une trajectoire de stationnement. Les capteurs externes analysent l’environnement immédiat, tandis que les capteurs internes renseignent le calculateur sur la position, la vitesse et l’orientation du véhicule. Pour une approche côté infrastructure, les fournisseurs de systèmes de guidage de parking permet aussi d’identifier les solutions utilisées dans les parkings pour orienter les automobilistes vers les places libres.

Capteurs externes de détection

Les capteurs à ultrasons équipent la majorité des systèmes IPA. Installés dans les boucliers avant et arrière, ils mesurent la distance avec les obstacles proches grâce au retour d’impulsions sonores. Leur portée couvre en général les manœuvres à basse vitesse, sur une distance de 2 à 4 mètres. Les radars courte portée complètent cette détection, notamment lorsque la météo réduit la visibilité. Les caméras, en particulier les dispositifs à vision 360°, affichent l’environnement du véhicule et facilitent l’identification des marquages au sol.

Capteurs externes utilisés par l’IPA :

Capteurs à ultrasons : mesure des distances avec les obstacles proches.
Radars courte portée : détection des objets et mesure de leur vitesse relative.
Caméras de recul ou caméras 360° : visualisation des abords du véhicule et des marquages au sol.
Capteurs latéraux : analyse de l’espace disponible lors du passage devant une place.

Capteurs internes de positionnement

Le calculateur ADAS exploite aussi les données internes du véhicule pour suivre précisément son déplacement pendant la manœuvre. Le capteur d’angle de volant indique la position de la direction. Les capteurs de vitesse des roues mesurent la distance parcourue et aident à estimer la trajectoire. La centrale inertielle, ou IMU, analyse les accélérations et les rotations du véhicule afin d’affiner le positionnement, notamment lors d’une manœuvre en pente ou sur un sol irrégulier. Des données GPS ou des cartes HD peuvent aussi intervenir dans les fonctions de mémorisation de stationnement, comme l’accès à une place habituelle ou à un garage.

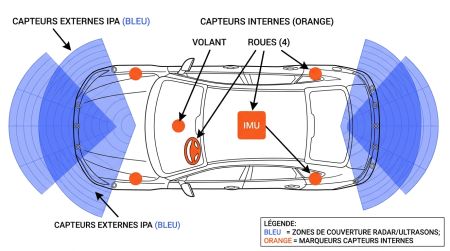

Schéma capteurs externes internes véhicule

Quel est le rôle du calculateur ADAS dans un stationnement assisté ?

Le calculateur ADAS analyse les données transmises par les capteurs du véhicule pendant la manœuvre de stationnement. Il croise les informations issues des ultrasons, radars, caméras et capteurs internes pour construire une représentation de l’environnement proche. Cette analyse permet au système IPA de vérifier l’espace disponible, de calculer une trajectoire et de décider si la manœuvre peut être réalisée.

Il intervient à plusieurs niveaux :

Il compare les données issues de plusieurs capteurs couvrant la même zone.
Il évalue la fiabilité de chaque signal selon les conditions de mesure.
Il choisit la valeur à retenir lorsque les capteurs transmettent des informations contradictoires.
Il fusionne les données pour représenter le véhicule, les obstacles et l’espace disponible.
Il refuse ou interrompt la manœuvre en cas de mesure incertaine ou de capteur obstrué.

Un capteur encrassé, déplacé, remplacé ou mal calibré peut fausser cette représentation. Le système peut alors refuser la manœuvre ou fonctionner avec des marges réduites. Un recalibrage en atelier, selon les procédures du constructeur, permet de rétablir la précision des mesures.

Comment l'IPA fonctionne-t-il étape par étape pendant une manœuvre ?

Le fonctionnement d'un IPA suit un pipeline de cinq étapes enchaînées, du moment où le conducteur active le système jusqu'à l'arrêt final dans la place.

Étape 1 – Détection et recherche de place : le conducteur active l'IPA en roulant lentement le long d'une rangée de véhicules garés, à une vitesse généralement inférieure à 30 km/h selon les systèmes. Les capteurs latéraux balaient en continu l'espace disponible et signalent les ouvertures potentielles.
Étape 2 – Mesure et validation des dimensions : lorsqu'une ouverture est détectée, le système mesure sa longueur et sa profondeur grâce aux ultrasons et aux données d'odométrie. Il compare ces dimensions à un gabarit minimal intégrant les marges de sécurité nécessaires à la manœuvre. Si la place est jugée trop courte ou trop étroite, le système la rejette sans la proposer.
Étape 3 – Planification de la trajectoire : une fois la place validée, le calculateur calcule la trajectoire optimale pour y positionner le véhicule. Pour un créneau, cela implique généralement plusieurs arcs de cercle et un ou plusieurs changements de sens. Le nombre de manœuvres dépend de l'espace disponible et du gabarit du véhicule.
Étape 4 – Exécution de la manœuvre : le système pilote la direction et, selon le niveau d'automatisation, l'accélération, le freinage et la boîte de vitesses. Le conducteur maintient généralement un bouton ou une touche enfoncée pour valider la poursuite de la manœuvre à chaque instant. Sur les systèmes direction seule, il gère lui-même la vitesse et les rapports.
Étape 5 – Supervision et arrêt d'urgence : tout au long de la manœuvre, les capteurs surveillent l'apparition de nouveaux obstacles. Dès qu'une distance de sécurité critique est franchie ou qu'un obstacle mobile est détecté (piéton, vélo), le système freine automatiquement et suspend la manœuvre. Le conducteur peut également reprendre la main à tout moment en touchant le volant ou en appuyant sur la pédale de frein.

Quels algorithmes se cachent derrière l'IPA, sans entrer dans les équations ?

Reconnaissance de place et planification de trajectoire

La reconnaissance de place distingue trois configurations : le créneau (place parallèle au trottoir), la place perpendiculaire (stationnement en bataille) et la place en épi (angle oblique). Pour chaque type, le système applique des critères de validation différents en termes de longueur minimale, de largeur et de profondeur de l'espace libre.
La planification de trajectoire consiste à calculer une suite de courbes (généralement des arcs de cercle ou des clothoïdes) reliant la position actuelle du véhicule à sa position cible dans la place, en respectant les limites de braquage du véhicule et les marges de sécurité par rapport aux obstacles. Pour les créneaux serrés, l'algorithme prévoit plusieurs allers-retours.

Contrôle commande

Le contrôle commande traduit la trajectoire planifiée en ordres concrets envoyés aux actionneurs : angle de braquage du volant à chaque instant, valeur de pression sur le frein, couple moteur à appliquer. Ce module compare en permanence la position réelle du véhicule (estimée par la fusion capteurs) à la trajectoire théorique et corrige les écarts en temps réel, par exemple pour compenser une pente légère ou un glissement.
Les stratégies de planification et de contrôle varient selon les constructeurs, les générations de véhicules et les équipements capteurs disponibles.

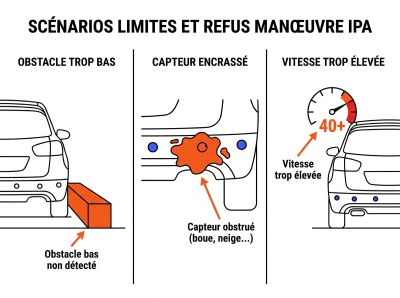

Dans quels cas l'IPA peut-il refuser une place ou interrompre la manœuvre ?

Plusieurs types de situations conduisent le système à rejeter une place ou à stopper en cours de manœuvre :

Raisons liées à la place : dimensions insuffisantes (longueur trop courte pour manœuvrer en créneau), marquage au sol absent ou effacé, bordure haute mal détectée par les ultrasons, pente dépassant le seuil de compensation du système.
Raisons liées aux obstacles : objets très bas (moins de 20 cm du sol) souvent invisibles pour les ultrasons, éléments saillants à mi-hauteur (boule d'attelage d'un autre véhicule), obstacles apparus en cours de manœuvre.
Raisons liées aux capteurs : capteurs encrassés par la boue, la neige ou la glace, éblouissement des caméras en contre-jour fort, interférences sonores entre les capteurs de plusieurs véhicules proches.
Raisons liées à l'usage : vitesse de passage trop élevée lors de la recherche (au-delà du seuil d'activation), remorque attelée non reconnue par le système, angle d'approche trop prononcé, portières ouvertes.

Lorsqu'une place est refusée, repositionner le véhicule légèrement plus loin et relancer la recherche permet souvent d'obtenir une mesure plus précise.
