Comment fonctionne un sécheur d'air comprimé ?

Le fonctionnement d'un sĂ©cheur d'air comprimĂ© est essentiel pour Ă©liminer l'humiditĂ© responsable de corrosion, givre et pertes de performance dans un rĂ©seau pneumatique. Que vous choisissiez un sĂ©cheur frigorifique Ă  fonctionnement classique, un sĂ©cheur Ă  adsorption pour obtenir un point de rosĂ©e très bas, ou un sĂ©cheur Ă  membrane pour un traitement local, comprendre leur principe de fonctionnement permet d'assurer la fiabilitĂ© de vos installations et la qualitĂ© de l'air traitĂ©. Sur Hellopro.fr, comparez facilement les technologies et sollicitez des devis professionnels afin d'identifier le sĂ©cheur d'air le mieux adaptĂ© Ă  vos besoins industriels.

Le fonctionnement sécheur d'air comprimé répond directement aux problèmes que l'humidité provoque dans un réseau d'air comprimé, où la vapeur d'eau entraîne corrosion, givre et contamination du produit. L'humidité accélère l'usure prématurée des outils pneumatiques, modifie la qualité de l'air, perturbe les systèmes de commande pneumatique et affecte la sécurité des procédés.

Lorsqu'un réseau n'est pas protégé, la condensation s'accumule dans les conduites, générant de l'endommagement des équipements et des pertes de performance dans les procédés industriels. Sur certaines lignes, notamment en industrie pharmaceutique ou en fabrication électronique, le moindre résidu d'eau compromet la fiabilité du réseau. Les risques augmentent dans les environnements froids, où un risque de gel apparaît aux points bas.

Principaux effets de l'humidité dans un réseau pneumatique

• Corrosion interne des canalisations et composants.
• Givre dans les zones exposĂ©es.
• Contamination du produit ou de l'air.
• Dysfonctionnement d'appareils pneumatiques.
• InstabilitĂ© du point de rosĂ©e et baisse de performance.

La condensation se forme lorsque le fonctionnement d'un sécheur d'air n'est pas assuré en amont et que l'air ambiant subit une élévation de pression et de température dans le compresseur, jusqu'à atteindre sa saturation. Cet air comprimé chaud contient davantage de vapeur d'eau, qui se condense en traversant les conduites plus froides. Le point de rosée devient alors l'indicateur clé du phénomène : dès que la température du réseau descend sous ce seuil, l'eau liquide apparaît.

Dans une installation pneumatique, ce cycle thermodynamique est permanent et impose un contrôle strict de l'hygrométrie. Le séchage est donc indispensable pour stabiliser les conditions d'exploitation, protéger les procédés industriels et garantir la préservation des composants. Sans traitement, le fonctionnement d'un sécheur d'air comprimé ne peut assurer la réduction du taux d'humidité relative et l'eau s'accumule dans le système.

MĂ©canisme de formation de la condensation

• Augmentation de la pression → saturation de l'air.
• MontĂ©e en tempĂ©rature dans le compresseur.
• Refroidissement rapide dans les conduites.
• Abaissement sous le point de rosĂ©e → apparition d'eau.

La réduction du point de rosée est au cœur du fonctionnement d'un sécheur d'air comprimé, car elle permet de stabiliser la qualité de l'air dans un réseau d'air comprimé. Le principe consiste à abaisser la température ou à capter la vapeur d'eau afin de limiter la condensation en aval. Plus le point de rosée est bas, plus l'air contient peu d'humidité résiduelle, ce qui protège les procédés industriels et améliore la fiabilité du réseau.

Cette action répond directement aux exigences définies par la norme ISO 7183, qui encadre les performances de séchage. Dans une installation, le contrôle du point de rosée sous pression devient un paramètre critique pour prévenir la corrosion, le givre et l'endommagement des équipements. Que ce soit par réfrigération, adsorption ou perméation, chaque technologie vise à garantir la stabilité du point de rosée dans les conditions d'exploitation imposées.

Comparatif des niveaux de point de rosée selon les technologies

Les composants essentiels d'un sĂ©cheur structurent le principe de fonctionnement d'un sĂ©cheur d'air comprimĂ© dans tous les environnements industriels. Un sĂ©cheur repose sur un Ă©changeur de chaleur ou un Ă©changeur air-air pour refroidir ou prĂ©chauffer l'air comprimĂ©, un sĂ©parateur d'eau pour assurer la sĂ©paration d'humiditĂ©, et un dispositif de purge de condensats pour Ă©vacuer l'eau collectĂ©e.

Selon la technologie, on trouve également une colonne de séchage avec dessiccant (alumine activée, gel de silice, tamis moléculaire), ou des fibres creuses pour la perméation. Certains systèmes intègrent une vanne de commutation, un réchauffeur ou une soufflante pour gérer le cycle de régénération. Tous ces éléments participent à la déshumidification de l'air en contrôlant la pression de service, la température et l'hygrométrie du flux traité.

Composants principaux d'un sécheur

• Échangeur de chaleur et Ă©changeur air-air.
• SĂ©parateur d'eau et système de purge de condensats.
• Colonnes dessĂ©chantes avec dessiccant (alumine activĂ©e, gel de silice, tamis molĂ©culaire).
• Fibres creuses pour les modèles Ă  membrane.
• RĂ©chauffeur, soufflante, air de purge et vanne de commutation.

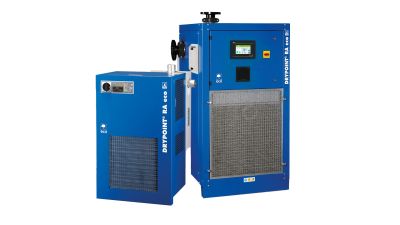

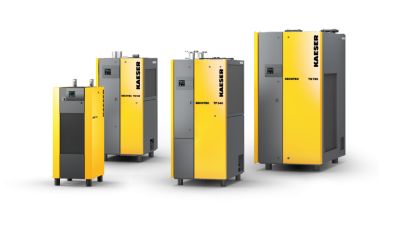

Le principe de fonctionnement du sécheur frigorifique repose sur la réduction de la température de l'air afin de provoquer la condensation de la vapeur d'eau. Cette méthode utilise un échangeur air-air, un échangeur de chaleur et un groupe frigorifique composé d'un compresseur frigorifique, d'un condenseur et d'un évaporateur. L'air comprimé chaud provenant du compresseur traverse l'échangeur, est refroidi jusqu'à environ +3 °C, puis atteint son point de rosée, ce qui entraîne la séparation d'humidité. L'eau liquide formée est collectée dans un séparateur d'eau puis évacuée par une purge de condensats.

Ce processus améliore la qualité de l'air et sécurise les procédés industriels en réduisant fortement le risque de givre ou d'endommagement des équipements. Ce mode de traitement constitue la base du fonctionnement d'un sécheur d'air comprimé dans les applications standards.

Étapes du fonctionnement d'un sécheur frigorifique

• Admission de l'air comprimĂ© chaud dans l'Ă©changeur air-air.
• Refroidissement dans l'Ă©vaporateur jusqu'au point de rosĂ©e.
• Condensation et sĂ©paration de l'humiditĂ©.
• Évacuation via la purge de condensats.
• RĂ©chauffage lĂ©ger pour Ă©viter la condensation dans le rĂ©seau.

Le sécheur frigorifique permet d'obtenir un point de rosée stable d'environ +3 °C sous pression, ce qui répond aux besoins courants d'un réseau d'air comprimé. Cette plage de performance limite la présence de vapeur d'eau, mais ne supprime pas totalement l'humidité résiduelle, ce qui exclut son usage sur les applications sensibles comme la fabrication électronique ou les générateurs d'ozone. Le niveau atteint dépend directement de la température ambiante, de la pression de service et du débit d'air.

En cas de forte charge thermique, un risque de givrage apparaît lorsque la température descend sous les limites prévues, car l'eau peut geler dans l'échangeur. La stabilité du point de rosée reste néanmoins adaptée à la majorité des procédés industriels. Cette technologie fait partie intégrante du fonctionnement sécheur d'air dans les systèmes pneumatiques standards.

Valeurs typiques du point de rosée sous pression

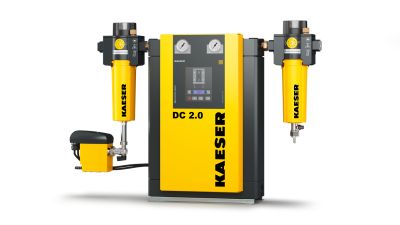

Le fonctionnement du sĂ©cheur Ă  adsorption repose sur l'utilisation d'un dessiccant capable de capter la vapeur d'eau par adsorption, un mĂ©canisme fondamental dans le fonctionnement d'un sĂ©cheur d'air comprimĂ©. Ces matĂ©riaux — alumine activĂ©e, gel de silice et tamis molĂ©culaire — possèdent une structure poreuse offrant une forte surface d'Ă©change. Lors du passage de l'air, l'humiditĂ© se fixe sur ces surfaces, abaissant directement le point de rosĂ©e.

Le choix du dessiccant dépend de la pression de service, de la température, du débit d'air et du niveau d'assèchement attendu. Les performances restent stables lorsque l'installation respecte les exigences de la norme ISO 7183 et que le flux d'air ne dépasse pas les limites d'hygrométrie. Ce procédé est déterminant pour les applications sensibles comme la fabrication électronique, la peinture industrielle ou la industrie pharmaceutique, où la qualité de l'air doit être maximale.

Propriétés essentielles des dessiccants

• Alumine activĂ©e : forte capacitĂ© d'adsorption, stabilitĂ© thermique.
• Gel de silice : efficacitĂ© sur les points de rosĂ©e intermĂ©diaires.
• Tamis molĂ©culaire : obtention de points de rosĂ©e très bas.

Le principe de fonctionnement du sécheur par adsorption repose sur un cycle séchage/régénération réalisé dans deux colonnes desséchantes, un dispositif central du fonctionnement de sécheur d air comprimé. Tandis que la première colonne assure l'adsorption de la vapeur d'eau, la seconde procède à la régénération du dessiccant. Ce cycle s'effectue par régénération sans chaleur (air de purge prélevé sur la ligne), ou par régénération par chaleur via réchauffeur ou soufflante.

Une vanne de commutation alterne automatiquement les flux pour maintenir la continuité d'alimentation du réseau d'air comprimé. Ce mécanisme garantit un point de rosée stable même dans des conditions d'exploitation exigeantes. La consommation d'air de purge ou d'énergie varie selon la méthode choisie, impactant l'efficacité énergétique globale. Ce principe est adapté aux environnements techniques sensibles, où la sécurité des procédés impose une déshumidification maximale.

Cycle d'un sécheur à adsorption (schéma textuel)

1. Colonne A : adsorption de l'humidité.
2. Colonne B : régénération du dessiccant.
3. Inversion automatique par vanne de commutation.
4. Reprise du cycle dans la colonne régénérée.

Le fonctionnement d'un sĂ©cheur d'air basĂ© sur l'adsorption permet d'atteindre des points de rosĂ©e compris entre –20 °C et –70 °C, ce qui en fait une solution incontournable dans les applications sensibles. Cette mĂ©thode garantit un assèchement très poussĂ©, indispensable dans la fabrication de semi-conducteurs, les laboratoires, l'industrie agroalimentaire ou les gĂ©nĂ©rateurs d'ozone.

Ces résultats dépendent du dessiccant utilisé, de la température ambiante, du débit d'air et de la pression de service. Lorsque l'environnement impose une grande stabilité, l'utilisation de tamis moléculaire permet de maintenir un point de rosée extrêmement bas sans variation notable. Ces performances surpassent celles du sécheur frigorifique, limité par le risque de gel, et répondent aux exigences strictes de la norme ISO 3857-4 concernant le traitement de l'air industriel.

Tableau des points de rosée selon la technologie d'adsorption

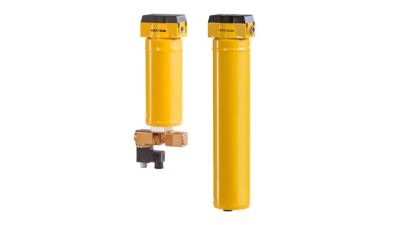

Le fonctionnement d'un sĂ©cheur d'air basĂ© sur la membrane utilise un processus de permĂ©ation sĂ©lective pour assurer le fonctionnement d'un sĂ©cheur d'air comprimĂ© dans les installations nĂ©cessitant un traitement local. Le principe repose sur des fibres creuses microporeuses Ă  travers lesquelles circule l'air. La structure interne de ces fibres crĂ©e une diffĂ©rence de pression permettant Ă  la vapeur d'eau de migrer vers l'extĂ©rieur, tandis que l'air sec continue sa progression vers le rĂ©seau d'air comprimĂ©.

Ce mécanisme ne comporte ni pièces mobiles, ni groupe frigorifique, ce qui limite fortement la perte de charge et garantit un fonctionnement continu. La qualité du séchage dépend du débit d'air, de la pression de service et des conditions climatiques d'entrée. Cette solution convient particulièrement aux applications sensibles telles que les laboratoires, la industrie pharmaceutique ou les postes de peinture industrielle.

Principes clés de la perméation

• Migration sĂ©lective de la vapeur d'eau vers la zone de basse pression.
• Circulation continue dans les fibres creuses.
• Absence de pièces en mouvement.
• DĂ©shumidification proportionnelle aux conditions d'entrĂ©e.

Le fonctionnement d'un sécheur d'air à membrane est privilégié dans les configurations où le débit d'air est faible, et où l'espace d'installation est limité. Cette technologie répond à la question comment fonctionne un sécheur d'air en assurant une déshumidification locale et silencieuse, adaptée aux points d'utilisation dispersés dans une installation pneumatique. Les sécheurs à membrane sont efficaces pour maintenir un point de rosée stable dans des applications sensibles comme les cabinet dentaire, les laboratoires, la fabrication électronique ou certains environnements de revêtement.

Leur efficacité dépend fortement de la température ambiante et de la qualité de l'air entrant, notamment en matière d'huiles ou particules pouvant obstruer les membranes. Ce procédé ne remplace pas le fonctionnement d'un sécheur frigorifique ou le fonctionnement d'un sécheur à adsorption sur des volumes importants, mais il complète ces dispositifs sur des zones stratégiques.

Situations d'utilisation typiques

• Traitement local au plus près des outils pneumatiques.
• Installations compactes Ă  faible dĂ©bit.
• Environnements mĂ©dicaux ou de laboratoire.
• PrĂ©servation de la qualitĂ© d'air dans les zones isolĂ©es.

Le fonctionnement d'un sécheur d'air comprimé dépend fortement des conditions d'installation, car chaque variation de température ambiante, de pression de service ou de débit d'air influence la capacité de déshumidification. Un sécheur installé dans un local mal ventilé subit des écarts thermiques susceptibles de dégrader la stabilité du point de rosée. L'emplacement du sécheur doit permettre une bonne circulation d'air et un accès simple pour la maintenance préventive.

De plus, la compatibilité réseau conditionne la qualité d'aspiration et la gestion des problématiques de condensation. Les installations en amont du réseau d'air comprimé et les contraintes d'environnement doivent garantir une gestion thermique stable et une surveillance des températures. Ces paramètres déterminent l'efficacité de la déshumidification quel que soit le type de technologie utilisée : sécheur frigorifique, sécheur à adsorption ou sécheur à membrane.

Facteurs d'installation influençant le séchage

• TempĂ©rature ambiante et ventilation.
• Pression de service et stabilitĂ© du dĂ©bit.
• Emplacement du sĂ©cheur et intĂ©gration dans le local technique.
• QualitĂ© de l'air entrant et niveau d'hygromĂ©trie.

Le fonctionnement d'un sĂ©cheur d'air impose une surveillance rĂ©gulière de plusieurs contraintes opĂ©rationnelles pour maintenir une performance stable. Les cycles de rĂ©gĂ©nĂ©ration doivent ĂŞtre contrĂ´lĂ©s afin d'Ă©viter les dĂ©rives de point de rosĂ©e, notamment sur un sĂ©cheur Ă  adsorption. Une purge de condensats insuffisante surcharge les conduites et augmente le risque d'endommagement des Ă©quipements. Le suivi de l'efficacitĂ© Ă©nergĂ©tique est Ă©galement essentiel, car une variation anormale de consommation peut signaler un encrassement, une perte de charge ou une dĂ©faillance du système de drainage.

Sur un sécheur frigorifique, les dérives thermiques ou un risque de givre doivent être identifiés rapidement. Dans toutes les technologies, la maintenance curative et la surveillance du point de rosée permettent de préserver les performances du fonctionnement d'un sécheur d'air et d'assurer la continuité des procédés industriels.

Contraintes opérationnelles à surveiller

• FrĂ©quence et qualitĂ© de la purge des condensats.
• StabilitĂ© du point de rosĂ©e et dĂ©rives thermiques.
• Cycles de rĂ©gĂ©nĂ©ration et basculement des colonnes.
• Encrassement, perte de charge et anomalies Ă©nergĂ©tiques.
