💡 L'essentiel à retenir :

Pour comprendre comment fonctionne un rafraîchisseur d'air adiabatique, l'air chaud traverse un média humidifié où l'évaporation absorbe environ 2 500 kJ/kg et abaisse la température de 5 à 10 °C.
Un système adiabatique fonctionne sans compresseur ni fluide frigorigène, avec une puissance électrique de 0,3 à 1,5 kW pour des débits de 4 000 à 30 000 m³/h.
Le coût d'exploitation reste généralement inférieur à 2 €/jour par appareil, soit 500 à 1 500 €/an, pour un atelier ou un entrepôt ouvert.
L'efficacité chute au-delà de 60 % d'humidité relative : le gain thermique passe de 8 à 12 °C à 1 à 4 °C selon l'hygrométrie.
Le rafraîchisseur d'air, comment ça marche, exige un flux ouvert avec évacuation d'environ 80 % du volume insufflé.
Il est adapté aux ateliers, entrepôts, commerces et établissements recevant du public, mais ne remplace pas une climatisation de précision.

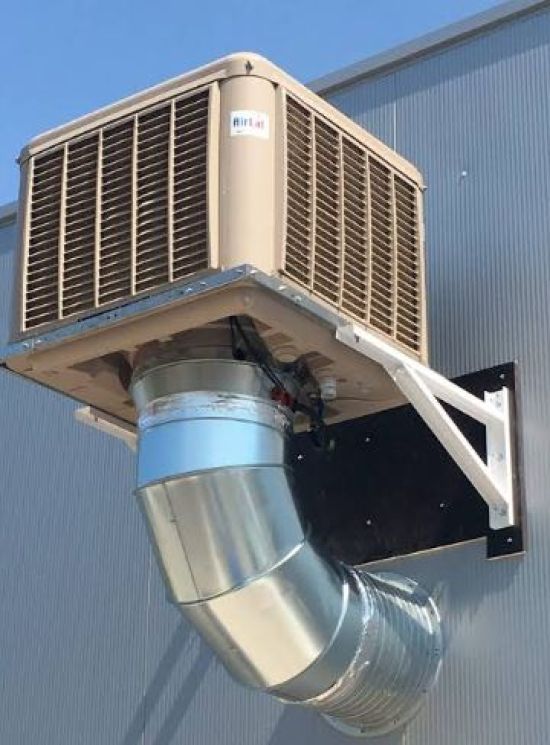

Un rafraîchisseur d'air adiabatique fonctionne selon le principe du refroidissement par évaporation d'eau. L'air chaud est aspiré puis traverse un média humidifié, où l'évaporation de l'eau absorbe une partie de sa chaleur et permet d'abaisser sa température de 5 à 10 °C, selon l'hygrométrie ambiante. Contrairement à une climatisation classique, ce système ne nécessite ni compresseur ni fluide frigorigène. Son efficacité repose sur un renouvellement continu de l'air et sur l'évacuation de l'air chaud et humide. Économe en énergie, le coût d'exploitation d'un rafraichisseur d'air reste inférieur à 2 €/jour et se situe entre 500 et 1 500 €/an par appareil.

Obtenez un devis pour un rafraîchisseur d'air adiabatique

Rafraîchisseur d'air : comment ça marche ?

Rôle de l'évaporation de l'eau

L'évaporation d'un kilogramme d'eau absorbe environ 2 500 kJ. L'air chaud cède sa chaleur sensible à l'eau qui s'évapore. Ce transfert transforme la chaleur sensible en chaleur latente. Environ 1,45 kg d'eau évaporée capte ainsi 1 kW de chaleur sensible. L'air ressort rafraîchi et légèrement humidifié.

Limite du bulbe humide

La température de l'air soufflé ne peut pas descendre sous la température de bulbe humide. Le rendement de saturation des médias évaporatifs atteint 85 à 92 %. Le gain réel dépend donc de l'écart entre température sèche et température de bulbe humide.

Distinction direct et indirect

Le refroidissement direct humidifie l'air soufflé de 5 à 10 points d'hygrométrie. Le refroidissement indirect transfère la fraîcheur via un échangeur sans apport d'humidité dans le local.

Mode	Principe	Humidité intérieure	Usage type
Direct	L'air traverse le média humide puis est diffusé	Hausse de 5 à 10 points	Ateliers, entrepôts, commerces ouverts
Indirect	Un échangeur transfère la fraîcheur sans mélange des flux	Constante	Bureaux, data centers, locaux sensibles

Mode : Direct
Principe	L'air traverse le média humide puis est diffusé
Humidité intérieure	Hausse de 5 à 10 points
Usage type	Ateliers, entrepôts, commerces ouverts

Mode : Indirect
Principe	Un échangeur transfère la fraîcheur sans mélange des flux
Humidité intérieure	Constante
Usage type	Bureaux, data centers, locaux sensibles

Vous êtes fournisseur de rafraîchisseur d'air adiabatique ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

De quels composants se compose un rafraîchisseur adiabatique ?

Un système adiabatique industriel combine cinq éléments principaux : le média évaporatif, le ventilateur, la pompe, le réservoir d'eau et la régulation.

Média évaporatif cellulosique

Ce panneau alvéolaire maximise la surface d'échange air-eau. Il atteint un rendement de saturation de 85 à 92 %. Un pas réduit augmente la surface d'échange d'environ 25 % et améliore les performances de 8 à 13 %.

Ventilateur et le débit d'air

Les ventilateurs hélicoïdes ou centrifuges couvrent des débits de 4 000 à 30 000 m³/h. La puissance électrique absorbée reste comprise entre 0,3 et 1,5 kW.

Surface couverte	Débit d'air conseillé
Moins de 40 m²	4 000 m³/h
80 à 150 m²	12 000 m³/h
150 à 250 m²	22 000 m³/h
200 à 400 m²	30 000 m³/h

Pompe et le réservoir d'eau

La pompe alimente le média en eau tandis que le réservoir récupère l'eau ruisselée. Une vidange automatique à l'arrêt limite la stagnation et l'entartrage. Une gestion rigoureuse de l'eau prévient les dépôts calcaires.

Distribution et la régulation

L'air rafraîchi est diffusé par gaines textiles ou diffuseurs. Un automate pilote la ventilation et la pompe à partir de sondes de température et d'hygrométrie.

Voir nos rafraîchisseurs d'air adiabatiques

Comment fonctionne un rafraîchisseur d'air étape par étape ?

Aspiration de l'air chaud extérieur

Le ventilateur aspire l'air extérieur à travers une grille d'entrée et le dirige vers le système de filtration. Les filtres retiennent les poussières, les insectes et les particules pour limiter l'encrassement du média évaporatif. Le débit d'air aspiré, exprimé en m³/h, est adapté au volume du bâtiment et aux besoins de ventilation.

Traversée du média humidifié

L'air filtré traverse un média cellulosique alvéolaire, continuellement humidifié par une pompe qui fait circuler l'eau depuis un réservoir. Au contact de l'air chaud, une partie de l'eau s'évapore en absorbant de l'énergie thermique, ce qui abaisse la température de l'air tout en augmentant son humidité. Le refroidissement est d'autant plus efficace que l'air extérieur est sec.

Diffusion de l'air rafraîchi

L'air refroidi est insufflé dans le bâtiment par des diffuseurs orientables ou des gaines textiles pour assurer une répartition homogène. Selon les conditions extérieures, sa température peut atteindre 20 à 24 °C. La vitesse de soufflage est ajustée, autour de 0,4 à 0,5 m/s dans les zones occupées, afin de limiter les courants d'air et d'améliorer le confort thermique.

Évacuation de l’air vicié

L'air intérieur est évacué naturellement par les portes, les fenêtres ou les ouvrants en toiture, ou mécaniquement à l'aide d'extracteurs. Le débit d'évacuation est dimensionné en fonction du volume d'air insufflé pour limiter la surpression et l'accumulation d'humidité. Cette circulation continue permet d'évacuer l'air chaud, les polluants et l'excès de vapeur d'eau afin de préserver l'efficacité du rafraîchissement.

Quelles performances thermiques atteint un rafraîchisseur adiabatique ?

Abaissement de température selon l'hygrométrie

L'abaissement dépend de l'hygrométrie extérieure. En conditions nominales, il atteint 5 à 10 °C, et jusqu'à 20 °C en air très sec.

Humidité relative extérieure	Abaissement typique
20 %	8 à 12 °C
50 %	4 à 7 °C
70 %	1 à 4 °C

Températures de soufflage constatées

En refroidissement direct, la température de sortie se situe entre 20 et 24 °C. En refroidissement indirect, elle se situe entre 15 et 21 °C, avec un rendement évaporatif de 85 à 92 %.

Quels avantages présente le rafraîchissement adiabatique ?

Puissance électrique absorbée de 0,3 à 1,5 kW contre 3 à 15 kW pour une climatisation.
Économies d'énergie de 80 à 90 %.
Coût d'exploitation inférieur à 2 €/jour et 500 à 1 500 €/an par appareil.
Aucun fluide frigorigène, donc hors périmètre du règlement F-gaz.
Renouvellement d'air permanent et fonctionnement possible portes ouvertes.

Consommation électrique réduite

La puissance absorbée se limite au ventilateur et à la pompe, soit 0,3 à 1,5 kW. Une climatisation comparable consomme 3 à 15 kW, soit 10 à 20 fois plus d'électricité. Le COP observé dépasse souvent 15.

Coût d'exploitation maîtrisé

Le cumul eau et électricité reste inférieur à 2 €/jour. Le coût annuel incluant maintenance de base se situe entre 500 et 1 500 €/an par appareil.

Solution sans fluide frigorigène

L'absence de gaz réfrigérant exclut les obligations du règlement F-gaz. L'installation et la maintenance ne demandent pas de certification spécifique.

Quelles limites présente un rafraîchisseur d'air adiabatique ?

Bien qu'il constitue une solution de rafraîchissement économique et peu énergivore, le rafraîchisseur d'air adiabatique présente certaines limites à prendre en compte avant son installation :

Perte d'efficacité au-delà de 60 % d'humidité relative.
Impossibilité de fixer une consigne de température précise au degré près.
Nécessité d'un local ouvert ou ventilé pour évacuer l'air vicié.
Dépendance à une alimentation en eau continue et de qualité maîtrisée.

La dépendance à l'humidité extérieure

Au-delà de 60 % d'hygrométrie, le gain se réduit à 3 à 5 °C. En air très humide, le système peut basculer en mode ventilation seule.

L'absence de consigne de température précise

Le procédé ne permet pas de maintenir une température figée au degré près. Il ne remplace pas une climatisation de précision pour process sensibles ou salles serveurs.

La nécessité d'un renouvellement d'air

Le fonctionnement en flux ouvert exige une évacuation de l'air vicié. Un local hermétiquement fermé est incompatible.

Quelle différence entre un rafraîchisseur adiabatique et une climatisation ?

La consommation et le coût d'exploitation

La principale différence entre un rafraîchisseur adiabatique et une climatisation classique réside dans leur consommation énergétique et leur mode de fonctionnement. Le rafraîchisseur utilise l'évaporation de l'eau pour abaisser naturellement la température de l'air, sans compresseur ni fluide frigorigène. Sa puissance électrique se situe entre 0,3 et 1,5 kW, contre 3 à 15 kW pour les systèmes de climatisation considérés. Cette technologie permet de réaliser jusqu'à 80 à 90 % d'économies d'électricité dans certaines conditions d'utilisation. Le coût d'exploitation est ainsi réduit, malgré la nécessité d'un approvisionnement en eau et d'un entretien régulier.

Le renouvellement d'air et le confort

Le rafraîchisseur adiabatique se distingue d'une climatisation classique par le renouvellement de l'air et le confort thermique. Il refroidit l'air extérieur avant de le diffuser dans le bâtiment, tandis que la climatisation recycle principalement l'air intérieur. Le rafraîchisseur peut souffler un air entre 20 et 24 °C, selon les conditions climatiques, tout en assurant une ventilation continue. En revanche, la climatisation permet un contrôle plus précis et stable de la température

Critère	Rafraîchisseur adiabatique	Climatisation classique
Puissance électrique	0,3 à 1,5 kW	3 à 15 kW
Fluide	Eau uniquement	Fluide frigorigène
Air traité	Renouvellement permanent	Recyclage intérieur
Température de soufflage	20 à 24 °C	Consigne précise et froide
Coût d'exploitation	80 à 90 % inférieur	Référence haute

Dans quels locaux professionnels installer un rafraîchisseur adiabatique ?

Rafraîchisseur d’air adiabatique pour atelier

Le renouvellement d'air dilue les polluants et les fumées de soudage. Le système convient aux ateliers soumis à la chaleur des process et aux apports solaires.

Rafraîchisseur d’air adiabatique pour entrepôt

Un ou plusieurs appareils couvrent plusieurs milliers de mètres carrés. Ils supportent les engins de manutention en charge et les équipements de tri.

Rafraîchisseurs d'air adiatique pour les commerces et établissements recevant du public

Le rafraîchissement adiabatique s'applique aux surfaces de vente, gymnases et établissements recevant du public. L'intégration doit respecter la réglementation incendie et sanitaire applicable aux ERP.

Quel entretien prévoir pour un rafraîchisseur adiabatique ?

Le nettoyage des filtres et des médias

Les filtres se nettoient chaque mois en atmosphère poussiéreuse. Les médias se nettoient une fois par an et se remplacent tous les 2 à 5 ans selon la qualité de l'eau.

Élément	Fréquence d'entretien
Filtres à air	Mensuelle
Médias évaporatifs	Annuelle
Bac et réservoir	Vidange hebdomadaire ou automatique
Pompe et courroies	Trimestrielle

La prévention du risque légionellose

Le risque légionellose est très faible par conception. Les trois conditions du triangle de prolifération sont neutralisées : absence d'aérosols, eau en mouvement et température de l'eau maintenue sous 25 °C. Les systèmes à média ont été exclus de la rubrique ICPE 2921.

L'hivernage et la remise en service

En fin de saison, l'appareil est vidangé, nettoyé puis séché environ 3 heures en ventilation seule. Au printemps, la remise en eau s'accompagne d'un contrôle complet.

Quelles questions fréquentes sur le rafraîchisseur adiabatique ?

Un rafraîchisseur d'air rafraîchit-il comme une climatisation ?

L'abaissement atteint 5 à 10 °C sans consigne précise, avec un air soufflé entre 20 et 24 °C. Une climatisation produit un flux plus froid et régulé au degré près.

Combien d'eau consomme un rafraîchisseur adiabatique ?

La consommation par évaporation se situe entre 15 et 40 L/h selon le débit d'air, la température extérieure et l'hygrométrie.

Le rafraîchisseur adiabatique fonctionne-t-il par temps humide ?

L'efficacité baisse au-delà de 60 % d'hygrométrie. L'appareil peut alors basculer en mode ventilation seule.

Faut-il traiter l'eau contre la légionellose ?

Le risque est très faible par conception, mais un entretien rigoureux reste nécessaire. La vidange, le nettoyage et la maîtrise de la température suffisent à prévenir la prolifération.
