Fonctionnement d’un ph-mètre

Qu'est-ce qu'un pH-mètre mesure réellement en sortie d'électrode ?
De quoi se compose une sonde pH ?
Comment marchent les différents types de pH-mètres ?
Pourquoi le pH-mètre fonctionne-t-il comme un voltmètre à haute impédance ?
Comment l'équation de Nernst relie le signal en mV au pH affiché ?
Que compense la température sur un pH-mètre et quelles sont ses limites ?
Comment étalonner un pH-mètre ?

💡 L'essentiel à retenir :

Un pH-mètre mesure une différence de potentiel en millivolts entre une électrode de verre et une électrode de référence, puis la convertit en pH.
La conversion suit l'équation de Nernst : à 25 °C, chaque unité de pH correspond à 59,16 mV. Une variation de 0,01 pH représente environ 0,6 mV.
La compensation de température corrige la pente de Nernst liée à l'instrument, mais elle ne modifie pas la valeur réelle du pH de la solution, qui change chimiquement avec la température.
Le pH de l'eau pure en est la meilleure illustration : il vaut 7,47 à 0 °C, 7,00 à 25 °C et 6,63 à 50 °C.
L'électrode de verre présente une résistance de 10⁸ Ω. Le pH-mètre doit donc disposer d'une impédance d'entrée supérieure à 10¹² Ω et travailler avec un courant de l'ordre de 10⁻¹² A.
Un étalonnage en 2 ou 3 points avec des tampons frais reste la seule façon de lier correctement la tension mesurée au pH affiché.
La membrane de verre doit rester hydratée en permanence : un stockage à sec impose une réhydratation d'au moins 24 heures avant toute mesure fiable.

Demandez un devis pour un ph-mètre

Le fonctionnement d’un pH-mètre repose sur la mesure d’une tension électrique générée par une électrode plongée dans une solution. L’appareil ne mesure pas directement les ions hydrogène, mais un signal électrique exprimé en millivolts. Cette tension est ensuite convertie en valeur de pH à l’aide d’une relation électrochimique issue de l’équation de Nernst. Le dispositif associe une électrode de mesure, une électrode de référence et un système électronique capable d’interpréter des variations de potentiel très faibles. La précision de la mesure dépend de paramètres tels que la température, l’état de l’électrode et les conditions de mesure.

Voir tous nos ph-mètres

Qu'est-ce qu'un pH-mètre mesure réellement en sortie d'électrode ?

Le choix du pH-mètre repose sur sa capacité à mesurer une tension électrique et non directement des ions. L’appareil fonctionne comme un voltmètre de haute précision placé entre deux électrodes plongées dans la solution. Le signal brut délivré par la sonde correspond à une tension, exprimée en millivolts, que le pH-mètre convertit ensuite en valeur de pH.

La membrane de verre développe un potentiel électrique dont la valeur dépend de la différence d'activité en ions H⁺ entre la face interne de la membrane et la solution à analyser. L'électrode de référence fournit, de son côté, un potentiel stable et connu. Le pH-mètre enregistre la différence entre ces deux potentiels : E = Everre − Eréférence. Cette valeur en mV est ensuite traduite en pH grâce à la relation issue de l'équation de Nernst. Sans cette conversion, la lecture serait inutilisable.

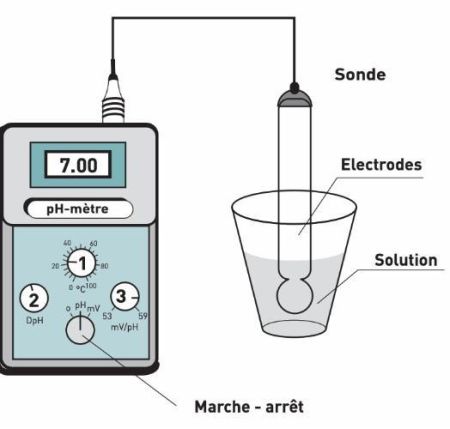

De quoi se compose une sonde pH ?

Un système de mesure pH complet réunit trois composants clés : l'électrode de verre, l'électrode de référence et la jonction électrolytique. En pratique, les deux premiers sont souvent regroupés dans un seul corps appelé électrode combinée.

Électrode de mesure : ampoule en verre

L'électrode de mesure comprend une membrane de verre très fine (environ 0,1 mm), une solution interne de pH fixé — le plus souvent tamponné à pH 7 — et une demi-cellule interne Ag/AgCl qui assure le contact électrique. La membrane réagit aux ions H⁺ par un mécanisme d'échange ionique en surface : les ions Na⁺ liés au réseau silicaté sont progressivement remplacés par des protons selon la réaction ≡Si–O–Na + H⁺ ↔ ≡Si–O–H + Na⁺. Trois facteurs influencent directement la qualité de la réponse :

L'hydratation de la membrane : un verre sec répond mal ou pas du tout ; une réhydratation d'au moins 24 heures est requise après stockage à sec.
Le vieillissement : avec l'usage, la couche de gel hydratée s'altère et la résistance de la membrane augmente progressivement.
La température : elle modifie à la fois la mobilité ionique et la résistance de la membrane, ce qui affecte la vitesse de réponse et la valeur de la pente.

Électrode de référence : potentiel stable

L'électrode de référence, généralement Ag/AgCl dans une solution de KCl maintient un potentiel stable et reproductible, indépendant du pH de l'échantillon. Ce potentiel stable est rendu possible par les équilibres Ag/AgCl/KCl bien définis. La jonction électrolytique (céramique poreuse ou platine fritté) assure le contact ionique entre la solution de KCl et l'échantillon, tout en limitant les échanges indésirables. Si cette jonction se colmate par précipitation de sels, par contact prolongé avec des suspensions ou des protéines le potentiel de jonction dérive, la mesure devient instable et l'étalonnage perd sa cohérence. Un nettoyage ou un renouvellement de l'électrolyte de référence s'impose alors.

Électrode combinée et capteur de température intégré

Dans la grande majorité des applications professionnelles, l'électrode de mesure et l'électrode de référence sont réunies dans un même corps. Cette configuration simplifie la manipulation, limite le nombre de connexions et réduit les perturbations liées aux câbles. L'intégration d'un capteur de température — souvent une sonde Pt1000 — apporte trois avantages concrets :

La température est mesurée au plus près de la membrane, là où la réaction physico-chimique a lieu.
La compensation de pente est automatique et fiable, sans décalage lié à un capteur distant.
Le temps de stabilisation après changement de milieu est réduit, car les trois grandeurs (pH, température, potentiel de référence) s'équilibrent ensemble.

Comment marchent les différents types de pH-mètres ?

Fonctionnement du pH-mètre portable

Le pH-mètre portable est conçu pour des mesures réalisées directement sur site. Il fonctionne avec une électrode intégrée ou interchangeable reliée à un boîtier compact. L’utilisateur immerge l’électrode dans la solution. Le capteur détecte l’activité des ions hydrogène et génère une tension. Le circuit interne convertit cette tension en valeur de pH affichée à l’écran. Ce type d’appareil fonctionne sur batterie. Il permet des mesures ponctuelles dans des environnements extérieurs, comme le contrôle de l’eau ou du sol.

Fonctionnement du pH-mètre de laboratoire

Le pH-mètre de laboratoire est utilisé dans un environnement contrôlé. Il fonctionne avec une électrode séparée reliée à une unité de mesure fixe. L’électrode est plongée dans l’échantillon. Le système capte la différence de potentiel entre l’électrode de mesure et l’électrode de référence. Cette différence est amplifiée puis convertie en valeur de pH. Ce type d’appareil intègre des fonctions de calibration, de compensation de température et de stabilisation du signal. Il permet d’effectuer des analyses répétées avec un suivi des paramètres de mesure.

Fonctionnement du pH-mètre en ligne

Le pH-mètre en ligne est intégré dans un processus industriel. Il fonctionne en continu, sans intervention manuelle. L’électrode est installée directement dans une canalisation ou une cuve. Elle mesure en permanence l’activité des ions hydrogène dans le flux de liquide. Le signal est transmis à un système de contrôle. Ce système convertit la tension en valeur de pH et peut déclencher des actions automatiques, comme l’ajustement d’un dosage chimique.

Ce fonctionnement permet un suivi continu du pH dans des applications comme le traitement des eaux ou les procédés industriels.

Pourquoi le pH-mètre fonctionne-t-il comme un voltmètre à haute impédance ?

La membrane de verre présente une résistance électrique de l'ordre de 10⁸ Ω. Si l'appareil de mesure absorbait un courant significatif, la chute de tension aux bornes de la membrane fausserait instantanément la lecture. Le pH-mètre doit donc présenter une impédance d'entrée supérieure à 10¹² Ω afin que le courant circulant dans le circuit reste de l'ordre de 10⁻¹² A (1 picoampère), soit un niveau quasi nul.

Paramètres électriques influençant la mesure du pH

Ces chiffres permettent de comprendre pourquoi la moindre perturbation électrique peut générer une erreur de pH visible :

Résistance de l'électrode de verre : environ 10⁸ Ω (100 mégaohms).
Impédance d'entrée requise du pH-mètre : supérieure à 10¹² Ω.
Courant de mesure : de l'ordre de 10⁻¹² A.
Sensibilité : 59,16 mV par unité de pH à 25 °C, soit environ 0,6 mV pour 0,01 pH.
Incertitude instrumentale sur la tension : typiquement 0,1 mV, ce qui représente moins de 0,002 unité de pH négligeable face aux autres sources d'erreur.

Un courant parasite de seulement 0,1 µA traversant une résistance de 10⁸ Ω génère une chute de tension de 10 V, ce qui rendrait toute mesure impossible. C'est pour cette raison que les câbles, les connecteurs et l'environnement électrique autour d'un pH-mètre de laboratoire font l'objet de précautions spécifiques.

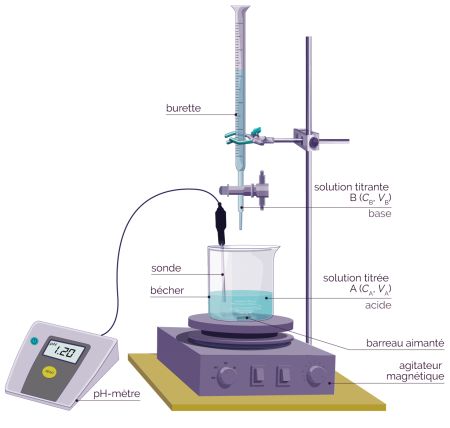

Montage titrage pH-mètre burette et sonde

Comment l'équation de Nernst relie le signal en mV au pH affiché ?

Le potentiel développé par l'électrode de verre obéit à une loi physique établie par Walther Nernst. Cette loi prédit qu'une variation d'une unité de pH entraîne une variation proportionnelle du potentiel de membrane, et que cette proportionnalité dépend de la température absolue.

Définition de la pente électrochimique

À 25 °C, la relation s'écrit : E = constante − 0,05916 × pH. La valeur 59,16 mV/pH représente la pente théorique idéale d'une électrode parfaite à cette température. En pratique, une électrode en bon état présente une pente comprise entre 95 % et 103 % de cette valeur théorique, soit entre 56,2 mV/pH et 61,0 mV/pH. L'étalonnage détermine précisément la pente réelle de l'électrode ainsi que son point zéro (la tension à pH 7, idéalement proche de 0 mV). Ces deux paramètres — pente et offset — permettent au pH-mètre de convertir avec précision toute tension mesurée en valeur de pH.

Variation de la pente en fonction de la température

La pente de Nernst est directement proportionnelle à la température absolue (en Kelvin). Elle vaut :

Température	Pente théorique
0 °C	54,20 mV/pH
20 °C	58,16 mV/pH
25 °C	59,16 mV/pH
37 °C	61,54 mV/pH
50 °C	64,12 mV/pH

En pratique, une variation de 1 °C génère environ 0,2 mV de décalage sur le signal. Si l'appareil utilise une pente calculée à 25 °C pour convertir une mesure réalisée à 10 °C, l'erreur de pH peut atteindre plusieurs dixièmes d'unité sur des solutions tamponnées, ce qui est inacceptable en contexte qualité. C'est pourquoi la compensation automatique de température, ou ATC, ajuste le facteur de conversion en temps réel.

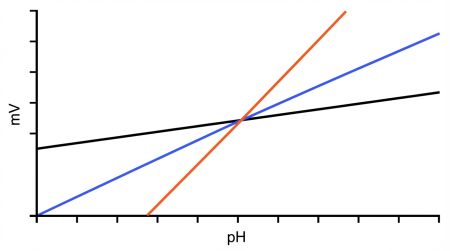

Graphique pente Nernst selon température

Que compense la température sur un pH-mètre et quelles sont ses limites ?

C'est l'un des points les plus mal compris dans l'usage courant du pH-mètre. La compensation de température intervient à deux niveaux distincts qu'il est nécessaire de distinguer clairement.

Correction de la pente de Nernst par la compensation

La compensation automatique de température (ATC) ajuste le facteur de conversion mV→pH en fonction de la température mesurée. Elle garantit que le pH-mètre utilise la bonne pente de Nernst selon la température de l'échantillon. En revanche, elle ne modifie pas la valeur réelle du pH de la solution, qui évolue indépendamment selon les équilibres chimiques en jeu.
Mythe : la compensation de température « ramène » le pH mesuré à sa valeur à 25 °C.
Réalité : le pH-mètre affiche le pH réel à la température de mesure, corrigé uniquement pour les effets instrumentaux liés à la pente. Le pH de l'échantillon à 50 °C est intrinsèquement différent de son pH à 25 °C.

Variation du pH de l’eau avec la température

Le pH de l'eau pure en est l'exemple le plus parlant. Il évolue selon le produit ionique de l'eau, qui varie avec la température :

À 0 °C, le pH de l'eau pure est de 7,47 — l'eau est neutre, mais son pH n'est pas 7.
À 25 °C, le pH de l'eau pure est de 7,00 — c'est la valeur de référence.
À 50 °C, le pH de l'eau pure est de 6,63 — l'eau reste neutre, mais son pH a chuté.

Un pH-mètre équipé d'une compensation de température affichera correctement ces trois valeurs distinctes, sans chercher à les « normaliser » à 7,00. Interpréter un pH de 6,63 mesuré à 50 °C comme une acidité anormale constitue une erreur d'interprétation classique.

Bonnes pratiques thermiques sur le terrain pour des mesures stables

Pour limiter les erreurs liées à la température, plusieurs règles de terrain s'appliquent :

Étalonner et mesurer à la même température : une électrode calibrée à 20 °C utilisée à 35 °C introduit une erreur systématique difficile à corriger.
Placer le capteur de température au plus près de la membrane afin d'éviter tout décalage entre la température mesurée et celle à laquelle la réaction électrochimique se produit.
Attendre l'équilibre thermique avant de lire : plonger une électrode froide dans un échantillon chaud génère une instabilité temporaire pouvant durer plusieurs minutes.
Mesurer l'échantillon à sa température réelle plutôt que de le ramener à 25 °C, ce qui modifierait ses équilibres chimiques.
En environnement froid (en dessous de 10 °C), prévoir un temps de stabilisation plus long car la résistance de la membrane augmente fortement à basse température.

Comment étalonner un pH-mètre ?

Étalonnage en 2 points ou en 3 points

Un étalonnage en 2 points couvre la majorité des besoins de mesure. La procédure se déroule en plusieurs étapes :

L’électrode est rincée à l’eau déminéralisée afin d’éliminer les résidus.
Elle est ensuite plongée dans une solution tampon pH 7. La stabilisation du signal est attendue avant validation.
L’électrode est de nouveau rincée, puis immergée dans un second tampon (pH 4 ou pH 10) selon la plage de mesure.
Une fois la stabilisation atteinte, le second point est validé.

L’utilisation de solutions tampon fraîches est requise pour garantir la cohérence de l’étalonnage. Un étalonnage en 3 points est utilisé lorsque la plage de mesure est étendue ou lorsque la précision attendue est plus stricte. Un troisième tampon permet d’améliorer l’ajustement sur l’ensemble de la plage.

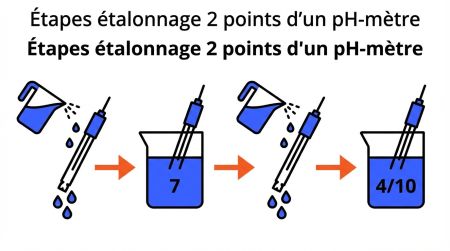

Étapes étalonnage 2 points d'un pH-mètre
