Comment fonctionne un doseur proportionnel Dosatron ?

Quel est le principe et les applications d’un doseur proportionnel Dosatron ?
Comment fonctionne le dosage proportionnel du Dosatron ?
Quels sont les composants clés d'un doseur proportionnel Dosatron?
Comment l'eau et le concentré circulent-ils dans le doseur Dosatron ?
Comment installer un doseur proportionnel Dosatron sur une ligne d'eau ?
Comment réaliser la mise en service d’un doseur proportionnel Dosatron ?
Comment régler le dosage du doseur Dosatron ?
Comment entretrenir un doseur proportionnel Dosatron ?
Quelles pannes peuvent affecter le dosage d’un doseur Dosatron ?
Quelles règles de sécurité et compatibilités respecter en exploitation ?
FAQ

Points clés à retenir :

Un doseur proportionnel Dosatron fonctionne sans électricité, uniquement grâce à la pression de l'eau.
Le dosage reste stable même si le débit ou la pression varient, dans la plage de fonctionnement de l'appareil.
La plage de pression typique se situe entre 0,3 et 6 bar ; les débits varient de quelques litres à plusieurs milliers de litres par heure.
Le taux de dilution se règle en pourcentage ; 1 % correspond au ratio 1:100.
Un filtre 200 µm en amont et un dispositif anti-retour sont indispensables à une installation conforme.
L'entretien annuel des joints de dosage et du tuyau d'aspiration garantit la précision dans le temps.

Devis gratuit pour un doseur proportionnel

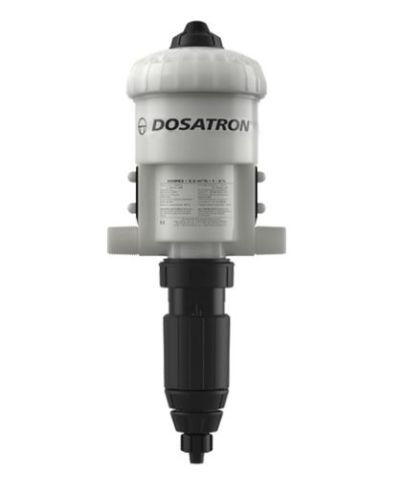

Le fonctionnement d’un doseur proportionnel Dosatron repose sur l’injection automatique d’un concentré dans un circuit d’eau, en proportion exacte du volume d’eau traversant l’appareil, sans aucune alimentation électrique. Ce principe garantit un ratio de dilution constant, quelles que soient les variations de débit, et constitue une solution fiable pour de nombreux usages professionnels : fertirrigation, désinfection, traitement de l’eau ou lubrification industrielle. Ce guide présente le fonctionnement interne du système ainsi que les procédures d’installation, de réglage, de contrôle et d’entretien de l’appareil, dans le respect des règles de sécurité applicables.

Voir nos doseurs proportionnels

Quel est le principe et les applications d’un doseur proportionnel Dosatron ?

Pompe Dosatron : fonctionnement du dosage volumétrique proportionnel

Un doseur proportionnel hydromoteur Dosatron est un appareil de dosage mécanique. Il utilise la pression et le débit de l'eau qui le traverse comme seule source d'énergie. À chaque volume d'eau écoulé, un volume de concentré proportionnel est aspiré et injecté dans le flux. Le résultat : une solution homogène délivrée en sortie, avec un taux de dilution constant quelle que soit la demande hydraulique, dans la plage de fonctionnement indiquée.

Ce fonctionnement volumétrique le distingue d'une pompe doseuse électrique ou d'un système Venturi : aucun câblage, aucune alimentation externe, aucun débit compressé ne sont nécessaires.

Usages professionnels typiques par secteur

Les doseurs proportionnels Dosatron couvrent des besoins B2B dans plusieurs secteurs :

Agriculture et horticulture : fertirrigation (apport de nutriments liquides via goutte-à-goutte ou aspersion), acidification de l'eau, traitements phytosanitaires en réseau.
Élevage : distribution de médicaments ou de vitamines via l'eau de boisson, traitement désinfectant des circuits.
Traitement de l'eau : chloration, correction de pH et de TH, floculation, traitement antitartre.
Industrie et travail des métaux : préparation d'émulsions de coupe sur machines-outils, dosage de lubrifiants, gestion des fluides d’usinage, nettoyage industriel.
Industrie graphique : dosage précis de solutions de mouillage, additifs et produits de traitement utilisés dans les procédés d’impression.
Lavage automobile : dosage contrôlé de shampoings, cires, agents moussants, détergents et produits de séchage dans les portiques, tunnels et stations haute pression.

Comment fonctionne le dosage proportionnel du Dosatron ?

Mécanisme de moteur par l'eau

Un doseur proportionnel Dosatron utilise la pression de l'eau pour entraîner mécaniquement un piston doseur. Pour chaque cycle déclenché par un volume d'eau défini, un volume fixe de concentré est aspiré et mélangé. Le ratio entre eau et concentré reste constant, indépendamment du débit.

L'eau qui entre dans le corps de l'appareil actionne un moteur hydraulique : elle pousse un piston principal, dont le mouvement entraîne simultanément le piston doseur. Ce couplage mécanique direct est la clé du principe proportionnel. Si le débit d'eau double, le nombre de cycles double, et la quantité de concentré injectée double en proportion. Le ratio reste stable.

Stabilité du dosage dans la plage de fonctionnement

La proportionnalité ne garantit la stabilité du dosage que dans la plage de pression et de débit indiquée sur l'étiquette technique de l'appareil. Les doseurs hydromoteurs courants fonctionnent entre 0,3 et 6 bar et des débits allant de quelques litres par heure à plusieurs milliers de litres par heure selon le volume interne. En dehors de ces plages, le dosage dérive. La tolérance annoncée selon les appareils est de ±5 % à ±10 %, avec une répétabilité de ±3 % selon la norme API 675.

Quels sont les composants clés d'un doseur proportionnel Dosatron?

Corps hydraulique, moteur et transmission

Le corps du doseur est le boîtier principal. Il constitue le chemin d'eau entre l'entrée et la sortie et abrite tous les organes mobiles. Il supporte la pression du réseau et doit être chimiquement compatible avec l'eau et les éventuels résidus de concentré.

Le moteur hydraulique comprend un piston d’eau de grand diamètre animé d’un mouvement de va-et-vient. La pression de l’eau qui traverse le doseur provoque ce mouvement automatique. À chaque cycle, ce déplacement transmet l’énergie au piston doseur par un axe central ou une tige de transmission.

Piston doseur, clapets et chambre de mélange

Le piston doseur se déplace dans une chambre de plus petit diamètre. Son volume de déplacement détermine la quantité de concentré injecté par cycle. Le réglage de la course de ce piston, via une bague graduée en pourcentage ou en ratio, fixe le taux de dilution.

Deux clapets anti-retour assurent le sens unique de circulation du concentré :

Le clapet d'aspiration s'ouvre lors de la phase descente du piston, créant une dépression qui aspire le concentré depuis le bidon.
Le clapet de refoulement s'ouvre lors de la remontée, repoussant le concentré vers la chambre de mélange.

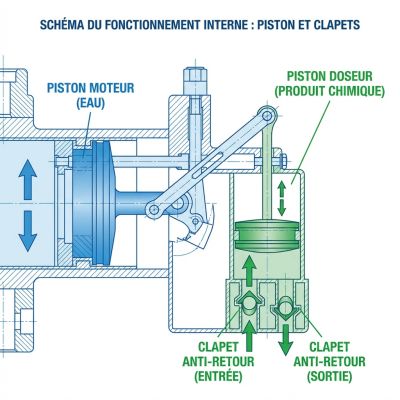

Schéma du fonctionnement interne : détail du mécan

La chambre de mélange est la zone où le concentré rejoint le flux d'eau. L'homogénéité de la solution en sortie dépend de la turbulence interne générée par la géométrie du corps.

Comment l'eau et le concentré circulent-ils dans le doseur Dosatron ?

Phase d'aspiration du concentré

Lorsque l'eau pousse le piston principal vers le bas, le piston doseur descend simultanément dans sa chambre. Ce mouvement crée une dépression dans la chambre de dosage. Le clapet de refoulement se ferme sous l'effet de la pression aval. Le clapet d'aspiration s'ouvre, et le concentré est tiré depuis le bidon via le tuyau d'aspiration.

Les doseurs hydromoteurs modernes atteignent une hauteur d'auto-amorçage allant jusqu'à 4 m en conditions normales, ce qui permet de placer le bidon de concentré au sol sans pompe auxiliaire.

Phase d'injection et mélange en ligne

Lors du retour du piston (phase de remontée), le clapet d'aspiration se ferme. Le clapet de refoulement s'ouvre. Le concentré contenu dans la chambre de dosage est refoulé vers la chambre de mélange, où il rejoint le flux d'eau. La solution ainsi formée poursuit son chemin vers les points de distribution.

Ce cycle se répète de façon continue tant que l'eau circule. Un indicateur acoustique (cliquetis régulier audible) signale un fonctionnement normal.

Illustration du cycle en deux temps : phase d'aspi

Comment installer un doseur proportionnel Dosatron sur une ligne d'eau ?

Vérification préalable et sens de montage

Avant tout raccordement, l'opérateur vérifie que la pression et le débit du réseau correspondent à la plage technique indiquée sur l'étiquette de l'appareil (typiquement 0,3 à 6 bar). Une pression insuffisante empêche le cycle de fonctionner ; une pression excessive risque d'endommager les joints.

Le corps porte une flèche gravée indiquant le sens d'écoulement. Le montage s'effectue dans ce sens, sans exception. Certains appareils permettent une rotation à 180° du corps pour s'adapter à la direction de la canalisation.

Montage en by-pass et filtre amont

Le montage en by-pass est la configuration la plus utilisée en exploitation professionnelle. Il comprend :

Une vanne d'isolement amont (ferme l'alimentation du doseur)
Une vanne d'isolement aval (ferme la sortie)
Une vanne de by-pass (dévie l'eau autour du doseur lors de la maintenance)

Ce montage permet d'intervenir sur le doseur (remplacement de joints, rinçage, réglage) sans interrompre l'alimentation en eau du circuit principal.

Un filtre à mailles de 200 µm minimum s'installe impérativement en amont. Les particules solides en suspension usent prématurément les joints, obstruent les clapets et dégradent la précision du dosage.

Dispositif anti-retour et sécurité réseau

Un clapet anti-retour certifié (EA ou BA selon la norme EN 1717 selon l'application) se place entre le doseur et le réseau d'eau potable ou d'eau de process. Ce dispositif prévient toute contamination du réseau par reflux du concentré chimique. Son installation est une exigence technique et réglementaire dans tous les contextes où le réseau alimente des usages sensibles (eau d'abreuvement, eau sanitaire).

Comment réaliser la mise en service d’un doseur proportionnel Dosatron ?

Purge et démarrage progressif

La mise en service suit une séquence précise :

Vérifier que le tuyau d'aspiration plonge bien dans le concentré et que l'extrémité n'est pas obstruée.
Ouvrir la vanne amont pour mettre l'appareil sous pression sans encore ouvrir complètement l'aval.
Purger l'air via l'évent de purge (vis ou bouchon sur le corps) jusqu'à l'obtention d'un jet d'eau continu et sans bulles.
Ouvrir progressivement la vanne aval pour établir le débit nominal.

Contrôle de l'aspiration et signes de bon fonctionnement

L'opérateur observe le tuyau d'aspiration transparent : le concentré doit remonter régulièrement depuis le bidon. Un cliquetis rythmique audible confirme que les cycles d'aspiration et de refoulement s'enchaînent normalement. Si le concentré est visqueux (viscosité > 200 mPa·s) ou si la hauteur d'aspiration approche 4 m, l'amorçage peut prendre plusieurs minutes. L'ajout d'une légère aspiration manuelle en début de mise en service accélère l'amorçage dans ces cas.

Comment régler le dosage du doseur Dosatron ?

Correspondance entre pourcentage et ratio de dilution

Le taux de dilution se règle en pourcentage sur la bague graduée du doseur.

Un réglage à 1 % correspond à un ratio de 1:100, c’est-à-dire 1 volume de concentré pour 100 volumes d’eau.

À titre indicatif :

0,5 % = 1:200
2 % = 1:50

Cette correspondance permet d’adapter précisément le dosage selon les recommandations du fabricant du produit injecté (engrais, désinfectant, additif, etc.). Le réglage du taux de dilution s'effectue obligatoirement hors pression (eau coupée). Tenter de tourner la bague de réglage sous pression force les organes internes et détériore le mécanisme d'indexage.

Procédure de réglage

Le réglage du taux de dilution s'effectue obligatoirement hors pression (eau coupée). Tenter de tourner la bague de réglage sous pression force les organes internes et détériore le mécanisme d'indexage. La procédure :

Fermer la vanne amont pour mettre le doseur hors pression.
Déverrouiller la bague de sécurité (selon modèle : push-and-turn ou vis de blocage).
Amener la bague sur la valeur souhaitée en % ou en ratio.
Reverrouiller la bague.
Rétablir la pression et reprendre le fonctionnement.

Comment entretrenir un doseur proportionnel Dosatron ?

Rinçage et contrôle après usage

À la fin de chaque campagne saisonnière ou avant un arrêt prolongé, le doseur reçoit un rinçage à l'eau claire. La procédure consiste à remplacer le bidon de concentré par un bidon d'eau claire et à laisser circuler l'eau dans le doseur pendant plusieurs minutes. Cette opération chasse les résidus de concentré et prévient le colmatage des clapets et les attaques chimiques sur les joints.

Remplacement des pièces d'usure

Les pièces soumises à l'usure mécanique et chimique suivent un rythme de remplacement annuel en usage intensif :

Joints de dosage : ils assurent l'étanchéité du piston doseur. Un joint usé ou gonflé génère des fuites internes et fait dériver le dosage.
Tuyau d'aspiration : il durcit ou se fisure avec le temps, notamment au contact de produits acides ou oxydants. Un tuyau dégradé crée des prises d'air qui cassent l'aspiration.
Crépine d'aspiration : elle se nettoie à l'eau claire et s'inspecte pour détecter colmatages et déformations.

Contrôle du filtre amont et inspection visuelle

Le filtre 200 µm en amont se nettoie à la fréquence dictée par la qualité de l'eau et le volume traité. Un filtre colmaté réduit la pression disponible et sort l'appareil de sa plage de fonctionnement.

L'inspection visuelle régulière identifie les fuites au niveau des raccords, les traces de suintement sur le corps ou les raccords de tuyau, et les dépôts cristallisés (signe de surdosage ponctuel ou de micro-fuites).

Quelles pannes peuvent affecter le dosage d’un doseur Dosatron ?

Les doseurs proportionnels Dosatron sont conçus pour assurer un fonctionnement fiable et constant. Certaines variations de performance peuvent apparaître en fonction des conditions d’installation, de la qualité de l’eau ou de l’environnement d’utilisation. Une analyse méthodique des symptômes observés permet d’identifier l’origine de l’écart et d’appliquer les vérifications ou ajustements nécessaires.

Symptôme	Causes probables	Contrôles à effectuer
Aucune aspiration du concentré	Prise d'air dans le tuyau d'aspiration, clapet d'aspiration collé/obstrué, hauteur d'aspiration > 4 m	Vérifier étanchéité du raccord tuyau, inspecter le clapet, contrôler hauteur et longueur du tuyau
Dosage instable ou faible	Pression hors plage, filtre colmaté, débit trop élevé ou trop faible, concentré visqueux	Mesurer la pression amont, nettoyer le filtre, vérifier le débit, diluer le concentré si viscosité > 200 mPa·s
Dosage nul mais eau circule	Sens de montage inversé, bague de réglage sur 0, clapet de refoulement bloqué fermé	Vérifier le sens de la flèche, contrôler le réglage, démonter et inspecter le clapet
Fuite sur le corps	Joint de piston usé, raccord desserré, corps fissuré (incompatibilité chimique)	Remplacer les joints, resserrer les raccords, vérifier la compatibilité chimique du concentré
Perte de débit en aval	Filtre amont colmaté, pertes de charge trop élevées, by-pass partiellement ouvert	Nettoyer le filtre, vérifier le schéma by-pass, recalculer la perte de charge de l'ensemble
Bruit anormal ou arrêt des cycles	Corps à sec (pas d'eau), clapet endommagé, corps encrassé par dépôts	Vérifier l'alimentation en eau, démonter et nettoyer les clapets

Quelles règles de sécurité et compatibilités respecter en exploitation ?

Compatibilité chimique et choix des matériaux

Le corps et les joints du doseur Dosatron doivent être compatibles avec le concentré utilisé. Les matériaux courants sont :

Corps PVDF : résistance aux acides forts, bases concentrées et oxydants. Adapté aux environnements chimiques agressifs.
Corps polypropylène ou noryl : résistance aux acides et bases dilués, engrais liquides, biocides courants.
Joints EPDM : adaptés aux acides et alcalis dilués, eau chaude, désinfectants halogénés.
Joints FKM (fluorocarbone) : adaptés aux hydrocarbures, solvants chlorés, acides modérés. Déconseillés pour les cétones et les esters.

La Fiche de Données de Sécurité (FDS) du concentré précise les matériaux compatibles. Une incompatibilité se manifeste par le gonflement des joints, la fissuration du corps ou une décoloration.

Protection anti-retour et gestion des produits chimiques

Le clapet anti-retour en sortie du doseur protège le réseau d'alimentation en cas de chute de pression ou d'arrêt brutal. Sans ce dispositif, un retour de concentré dans la canalisation principale expose les utilisateurs à un risque de contamination chimique grave.

Le stockage du concentré respecte les préconisations de la FDS : température, lumière, matériaux du contenant. Avant tout arrêt prolongé, le rinçage à l'eau claire du doseur et du tuyau d'aspiration prévient la cristallisation de produits à fort extrait sec et l'attaque chimique des joints pendant la période d'inactivité.

Limites de pression, débit et température

Le respect de la plage de fonctionnement définie par le fabricant conditionne la précision et la durée de vie de l'appareil :

Pression trop faible (< 0,3 bar) : le moteur hydraulique ne complète pas ses cycles. Le dosage devient aléatoire.
Pression trop élevée (> 6 bar en général) : risque de rupture de joints et de fuites.
Débit hors plage : entraîne une dérive du dosage au-delà des tolérances annoncées.
Température : la majorité des corps en thermoplastique supportent 40 °C en continu ; des versions haute température tolèrent jusqu'à 70 °C.

FAQ

La pression influence-t-elle le dosage ?

Oui. Le doseur fonctionne correctement dans sa plage de pression (en général entre 0,3 et 6 bar). Dans cette plage, le dosage reste précis. En dehors, il peut devenir imprécis.

Pourquoi ne faut-il pas régler le dosage sous pression ?

Parce que le mécanisme de réglage peut s’abîmer si on le manipule pendant que l’eau circule. Il est préférable de couper l’eau avant de modifier le réglage.

Pourquoi installer un filtre en amont ?

Un filtre protège le doseur contre les impuretés présentes dans l’eau. Sans filtration, les clapets et les joints peuvent s’user plus vite et fausser le dosage.
