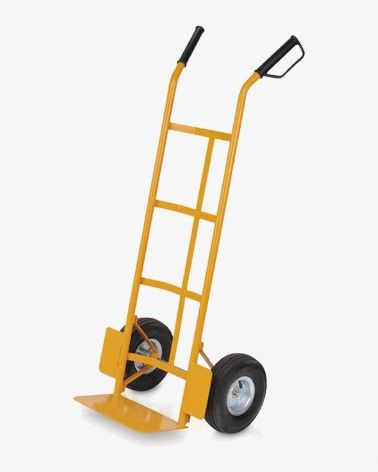

Un diable monte-escalier, aussi nommé chariot diable, diable de manutention ou diable transport, désigne un équipement initialement à deux roues. L’opérateur s’en sert pour le levage, le gerbage et le déplacement de marchandises souvent sous carton.

Avec un diable de transport, il devient facile de manutentionner des charges jusqu’à 250 kilogrammes environ. Le transfert de la charge, lui, se fait aisément grâce aux poignées et aux roues du chariot.

Devis pour un diable monte-escalier

Comment utiliser un diable monte-escalier ?

La position d’un diable monte-escalier doit toujours être à reculons. Dans la montée, l’opérateur est tenu de conduire le chariot en le poussant de face. Il a donc besoin de ses deux mains pour maintenir l’équilibre, notamment s’il transporte des objets lourds et encombrants.

Pour descendre, l’usager devrait privilégier les diables monte-escalier à chenilles. Ceux-ci sont stables et faciles à déplacer, à condition que la capacité des charges à porter respecte les recommandations.

À défaut d’un chariot à chenilles, un modèle à roues étoiles peut être pratique. En se plaçant dos aux escaliers, l’utilisateur doit agripper les poignées du chariot et le basculer en arrière.

Comment fonctionne un diable chariot ?

Le diable chariot se définit techniquement comme un véhicule à roue qui se tracte manuellement. Sa conception se fonde sur la loi du levier, dont le principe peut se traduire de deux concepts différents :

Deux corps s’équilibrent sur un support linéaire à des distances inversement proportionnelles à leurs poids par rapport à un pivot
La force se démultiplie quand son point d’application s’éloigne du pivot

Un tel mécanisme vous permet notamment de réduire l’intensité de la force nécessaire au levage, au déplacement et à la manipulation d’une marchandise. Ce qui a également permis de créer différents outils, comme :

Un pied de biche
Une pince universelle
Des ciseaux
Un sécateur
Un coupe-ongle
Un décapsuleur

Son fonctionnement s’inspire surtout de celui d’une brouette, d’autant que les premières traces des deux machines semblent se situer à la même période, au XVIIIe siècle. Cependant, si une brouette a initialement été conçue avec une charge utile maximale de près de 100 kilogrammes, le diable transport, lui, propose une capacité pouvant atteindre plus de 200 kilogrammes. Aussi, une brouette s’équipe d’une seule roue, alors que sur un diable chariot, on peut en compter deux, assistées ou non de plusieurs roulettes. Plusieurs avantages découlent également d’une telle configuration, comme :

La capacité du diable chariot à rester stable même avec une charge à largeur plus ou moins importante.
La possibilité pour un seul opérateur d’œuvrer aussi bien dans le domaine commercial que dans la construction
L’aptitude de la machine à se déplacer sur différents types de sols, qu’il s’agisse d’une voie publique, d’un passage étroit ou d’un sentier

Voir nos diables monte-escalier

Comment choisir un diable de manutention ?

Plusieurs critères facilitent notamment le choix de votre chariot diable, comme :

La charge utile maximale
La largeur hors-tout de la machine
Le type de sol de mise en œuvre
Le type d’usage prévu
Le niveau d’ergonomie proposée

Selon la charge utile maximale

Un chariot diable diffère d’un autre par sa capacité de transport. Il existe, par exemple :

Le diable de manutention 50 kilogrammes
Le diable de manutention 100 kilogrammes
Le diable de manutention 200 kilogrammes
Le diable de manutention 250 kilogrammes
Le diable de manutention 300 kilogrammes

Selon la largeur du chariot diable

Si la largeur totale d’un chariot diable compact avoisine 350 millimètres, celle d’un diable porte fût peut atteindre 700 millimètres. La largeur totale du diable correspond cependant peu aux dimensions de la charge adaptée, qui se réfère notamment à la largeur de la pelle ou bavette de la machine.

Selon la nature du sol de mise en œuvre

Les diables chariots à roues pleines s’adaptent mieux au transport de charges légères sur du sol régulier, alors que les diables manutentions à roues gonflables, à la livraison de charges lourdes sur différents types de terrains.

Selon l’utilisation prévue

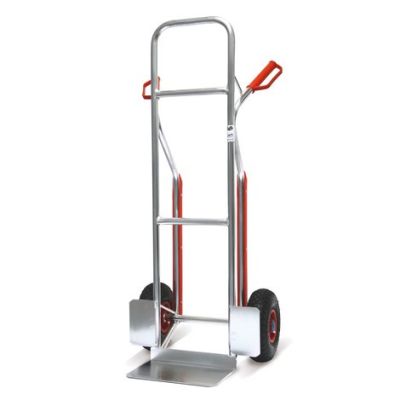

Un diable aluminium, qu’il s’agisse d’un diable chariot pliable ou d’un diable compact, se dédie généralement aux usages domestiques, pour le transport ponctuel de charge légère. En revanche, un diable en acier, équipé ou non d’un moteur électrique, se réserve notamment aux usages professionnels, voire industriels, en atelier ou dans un entrepôt.

Selon le niveau d’ergonomie de la machine

Un chariot diable peut venir avec différentes options, comme :

Des tubes pliables
Une bavette rabattable
Des roues en étoile
Des poignées fermes
Un moteur électrique
Un brancard

Combien coûte un diable monte-escalier ?

Estimation de prix

À partir de 50 jusqu’à plus de 5 000 euros

Le prix d’un diable de manutention varie entre 50 et 5 000 euros. Vous pouvez facilement en trouver que ce soit auprès d’un fabricant ou d’un distributeur spécialisé. Parmi les marques les plus populaires existants figurent notamment le diable Wolfcraftle et le diable Haemmerlin. Les modèles les moins chers du marché restent cependant ceux avec une configuration standard, contrairement aux versions pliables ou à propulsion électrique, dont le prix peut grimper jusqu’à environ 7 500 euros.

Le prix diable monte-escalier varie également d’un modèle à un autre, en fonction de la capacité de levage de celui-ci :

Modèle	Charge utile maximale	Largeur totale	Prix neuf (estimatif)	Prix d’occasion (estimatif)
Diable 2 roues	50 kilogrammes	400 millimètres	Plus de 75 euros	À partir de 50 euros
Diable 3 roues	150 kilogrammes	600 millimètres	Plus de 50 euros	À partir de 40 euros
Diable 4 roues	250 kilogrammes	500 millimètres	Près de 150 euros	Moins de 100 euros
Diables 6 roues	250 kilogrammes	525 millimètres	Plus de 125 euros	Près de 50 euros
Diable compact	125 kilogrammes	485 millimètres	Près de 120 euros	Plus de 50 euros
Diable compact	250 kilogrammes	650 millimètres	Moins de 250 euros	Près de 150 euros
Diable aluminium	50 kilogrammes	395 millimètres	Près de 60 euros	Plus de 25 euros
Diable aluminium	150 kilogrammes	500 millimètres	Près de 150 euros	Près de 75 euros
Diable aluminium	200 kilogrammes	595 millimètres	Près de 250 euros	Plus de 150 euros
Diable en acier	200 kilogrammes	485 millimètres	Près de 100 euros	Plus de 50 euros
Diable en acier	250 kilogrammes	620 millimètres	Plus de 100 euros	Près de 75 euros
Diable en acier	300 kilogrammes	585 millimètres	Moins de 200 euros	Plus de 150 euros
Diable escalier	200 kilogrammes	590 millimètres	Moins de 400 euros	Près de 200 euros
Diable à fûts	250 kilogrammes	680 millimètres	Moins de 300 euros	Moins de 200 euros
Diable porte-bouteilles	50 kilogrammes	505 millimètres	Plus de 125 euros	Moins de 100 euros
Diable porte-bouteilles	150 kilogrammes	1020 millimètres	Près de 400 euros	Près de 125 euros
Diable électrique	110 kilogrammes	485 millimètres	Moins de 4 000 euros	Près de 2 500 euros
Diable motorisé	300 kilogrammes	600 millimètres	Plus de 4 000 euros	Près de 3 000 euros

Modèle : Diable 2 roues
Charge utile maximale	50 kilogrammes
Largeur totale	400 millimètres
Prix neuf (estimatif)	Plus de 75 euros
Prix d’occasion (estimatif)	À partir de 50 euros

Modèle : Diable 3 roues
Charge utile maximale	150 kilogrammes
Largeur totale	600 millimètres
Prix neuf (estimatif)	Plus de 50 euros
Prix d’occasion (estimatif)	À partir de 40 euros

Modèle : Diable 4 roues
Charge utile maximale	250 kilogrammes
Largeur totale	500 millimètres
Prix neuf (estimatif)	Près de 150 euros
Prix d’occasion (estimatif)	Moins de 100 euros

Modèle : Diables 6 roues
Charge utile maximale	250 kilogrammes
Largeur totale	525 millimètres
Prix neuf (estimatif)	Plus de 125 euros
Prix d’occasion (estimatif)	Près de 50 euros

Modèle : Diable compact
Charge utile maximale	125 kilogrammes
Largeur totale	485 millimètres
Prix neuf (estimatif)	Près de 120 euros
Prix d’occasion (estimatif)	Plus de 50 euros

Modèle : Diable compact
Charge utile maximale	250 kilogrammes
Largeur totale	650 millimètres
Prix neuf (estimatif)	Moins de 250 euros
Prix d’occasion (estimatif)	Près de 150 euros

Modèle : Diable aluminium
Charge utile maximale	50 kilogrammes
Largeur totale	395 millimètres
Prix neuf (estimatif)	Près de 60 euros
Prix d’occasion (estimatif)	Plus de 25 euros

Modèle : Diable aluminium
Charge utile maximale	150 kilogrammes
Largeur totale	500 millimètres
Prix neuf (estimatif)	Près de 150 euros
Prix d’occasion (estimatif)	Près de 75 euros

Modèle : Diable aluminium
Charge utile maximale	200 kilogrammes
Largeur totale	595 millimètres
Prix neuf (estimatif)	Près de 250 euros
Prix d’occasion (estimatif)	Plus de 150 euros

Modèle : Diable en acier
Charge utile maximale	200 kilogrammes
Largeur totale	485 millimètres
Prix neuf (estimatif)	Près de 100 euros
Prix d’occasion (estimatif)	Plus de 50 euros

Modèle : Diable en acier
Charge utile maximale	250 kilogrammes
Largeur totale	620 millimètres
Prix neuf (estimatif)	Plus de 100 euros
Prix d’occasion (estimatif)	Près de 75 euros

Modèle : Diable en acier
Charge utile maximale	300 kilogrammes
Largeur totale	585 millimètres
Prix neuf (estimatif)	Moins de 200 euros
Prix d’occasion (estimatif)	Plus de 150 euros

Modèle : Diable escalier
Charge utile maximale	200 kilogrammes
Largeur totale	590 millimètres
Prix neuf (estimatif)	Moins de 400 euros
Prix d’occasion (estimatif)	Près de 200 euros

Modèle : Diable à fûts
Charge utile maximale	250 kilogrammes
Largeur totale	680 millimètres
Prix neuf (estimatif)	Moins de 300 euros
Prix d’occasion (estimatif)	Moins de 200 euros

Modèle : Diable porte-bouteilles
Charge utile maximale	50 kilogrammes
Largeur totale	505 millimètres
Prix neuf (estimatif)	Plus de 125 euros
Prix d’occasion (estimatif)	Moins de 100 euros

Modèle : Diable porte-bouteilles
Charge utile maximale	150 kilogrammes
Largeur totale	1020 millimètres
Prix neuf (estimatif)	Près de 400 euros
Prix d’occasion (estimatif)	Près de 125 euros

Modèle : Diable électrique
Charge utile maximale	110 kilogrammes
Largeur totale	485 millimètres
Prix neuf (estimatif)	Moins de 4 000 euros
Prix d’occasion (estimatif)	Près de 2 500 euros

Modèle : Diable motorisé
Charge utile maximale	300 kilogrammes
Largeur totale	600 millimètres
Prix neuf (estimatif)	Plus de 4 000 euros
Prix d’occasion (estimatif)	Près de 3 000 euros

Quel est le prix de location d’un diable monte-escalier ?

Estimation de prix

Environ 10 euros par jour

Le tarif de location journalière d’un diable monte-escalier se situe à plus ou moins 10 euros. Ce type de contrat s’avère être une bonne solution quand il s’agit d’utiliser le dispositif comme un diable déménagement. La durée de location, la composition et les caractéristiques du diable déterminent cependant la hausse ou non de ce prix :

Modèle	Capacité	Tarif journalier	Tarif weekend	Tarif mensuel
Diable compact	100 kilogrammes	Près de 5 euros	10 euros	35 euros
Diable pliable	80 kilogrammes	Près de 7 euros	12 euros	40 euros
Diable en acier	250 kilogrammes	Plus de 7 euros	15 euros	55 euros
Diable 2 roues	300 kilogrammes	Moins de 10 euros	17 euros	75 euros
Diable 6 roues	250 kilogrammes	Près de 10 euros	Moins de 20 euros	80 euros
Diable escalier	300 kilogrammes	Plus de 10 euros	Moins de 20 euros	100 euros
Diable motorisé	100 kilogrammes	Plus de 40 euros	Plus de 50 euros	250 euros

Modèle : Diable compact
Capacité	100 kilogrammes
Tarif journalier	Près de 5 euros
Tarif weekend	10 euros
Tarif mensuel	35 euros

Modèle : Diable pliable
Capacité	80 kilogrammes
Tarif journalier	Près de 7 euros
Tarif weekend	12 euros
Tarif mensuel	40 euros

Modèle : Diable en acier
Capacité	250 kilogrammes
Tarif journalier	Plus de 7 euros
Tarif weekend	15 euros
Tarif mensuel	55 euros

Modèle : Diable 2 roues
Capacité	300 kilogrammes
Tarif journalier	Moins de 10 euros
Tarif weekend	17 euros
Tarif mensuel	75 euros

Modèle : Diable 6 roues
Capacité	250 kilogrammes
Tarif journalier	Près de 10 euros
Tarif weekend	Moins de 20 euros
Tarif mensuel	80 euros

Modèle : Diable escalier
Capacité	300 kilogrammes
Tarif journalier	Plus de 10 euros
Tarif weekend	Moins de 20 euros
Tarif mensuel	100 euros

Modèle : Diable motorisé
Capacité	100 kilogrammes
Tarif journalier	Plus de 40 euros
Tarif weekend	Plus de 50 euros
Tarif mensuel	250 euros

À noter que l’achat d’un diable transport peut être plus avantageux qu’une location, dans le cas notamment d’un projet de longue durée. À ce titre, différents sites d’annonces de particulier à particulier proposent souvent des machines d’occasion, dont le prix reste à moins de 100 euros environ.

Pour la caution, elle varie entre 50 et 500 euros en fonction de différents critères comme :

Le modèle choisi
La largeur de la bavette
Le type de roues utilisées
La présence ou non de moteur électrique
La charge utile maximale de la machine.

Quelles sont les normes applicables aux diables monte-escalier ?

La Directive 2006/42/CE constitue la norme de référence en matière de matériels de manutention, dont les chariots diables. Elle assure l’identification et la performance de l’équipement en imposant diverses conditions d’usages, telles que :

Le respect de la charge utile maximale de l’appareil
Le respect du gabarit maximal autorisé pour la charge
Le contrôle de l’environnement de mise en œuvre du chariot diable
La sécurisation de la zone de mise en œuvre
Les différents points à contrôler régulièrement
Le respect des différentes consignes de sécurité corporelle de l’opérateur

Parallèlement à cette directive s’appliquent également différentes normes, en fonction du type d’environnement dans lequel évolue la machine. Parmi ces normes figurent par exemple :

La norme EN ISO 16307-5, qui garantit la sécurité d’utilisation d’un diable dans une zone à risque élevé d’explosion ou de phénomène électromagnétique (EMC).
La norme NF EN ISO 3691-5, apportant des précisions quant à la sécurité d’utilisation du chariot diable contre les risques d’écrasement, de cisaillement ou bien d’emprisonnement.
La norme EN 1757-3, concernant notamment les matériels de levage manuels d’une capacité inférieure à 1 000 kilogrammes. Grâce à cette directive, la structure de votre diable de transport permet à celui-ci d’œuvrer aussi bien dans un atelier que dans un garage, un magasin, un bureau, voire une usine.
La norme EN 12532, spécifiant la configuration technique, les dimensions recommandables et les dimensions appropriées aux roues et roulettes du diable transport. Son application prend en considération le type de charges, l’usage et le type d’environnement dans lequel vous utilisez votre machine.
Le Règlement EU 1272/2013, qui limite la teneur en Hydrocarbures aromatiques polycycliques (HAP) dans les matières en plastique ou en caoutchouc de la machine.

Comment monter les escaliers avec un diable de transport/manutention ?

Pour manier un diable de transport sans danger lorsqu’on monte un escalier :

Il faut se mettre dos aux escaliers. Le diable chariot doit se trouver devant son utilisateur. Au fur et à mesure que celui-ci grimpe les marches, il doit tirer l’équipement vers lui jusqu’à ce qu’il arrive en haut.
Avant son utilisation, l’opérateur doit s’équiper de gants de protections et de chaussures de sécurité pour éviter tout risque. Cette condition s’adresse en particulier aux agents qui travaillent dans les chantiers de construction ou sur des terrains difficiles d’accès.

Le diable monte-escalier est disponible en deux types :

Manuel
Électrique.

Quel que soit leur modèle, ces chariots de levage sont fabriqués pour assurer des tâches pénibles et sollicitant l’usage des articulations et du dos. Ils sont également conçus pour simplifier les manœuvres et réduire au minimum les risques de blessures dans leur site. Les entreprises peuvent donc faire le choix entre le modèle qui leur convient à l’achat de ces diables monte-escalier.
