Comment fonctionne un débitmètre à flotteur : principe, lecture et limites?

Le fonctionnement d’un débitmètre à flotteur, aussi appelé rotamètre, repose sur un principe simple mais structurant pour de nombreux procédés industriels : mesurer un débit en temps réel à partir de la position d’un flotteur dans un tube conique. Ce type d’instrument est utilisé pour le contrôle de débit, la surveillance de flux ou encore le suivi de consommation de fluide dans des installations allant du laboratoire aux réseaux industriels.

Comprendre le principe de fonctionnement d’un débitmètre à flotteur, savoir comment lire un débitmètre à flotteur et identifier ses limites permet de sécuriser une installation et d’éviter des écarts de mesure pouvant atteindre ±4 %. Cela impacte directement la régulation, la maintenance et les coûts d’exploitation. La suite du contenu détaille les mécanismes physiques, les conditions d’utilisation et les critères de choix pour orienter un projet professionnel.

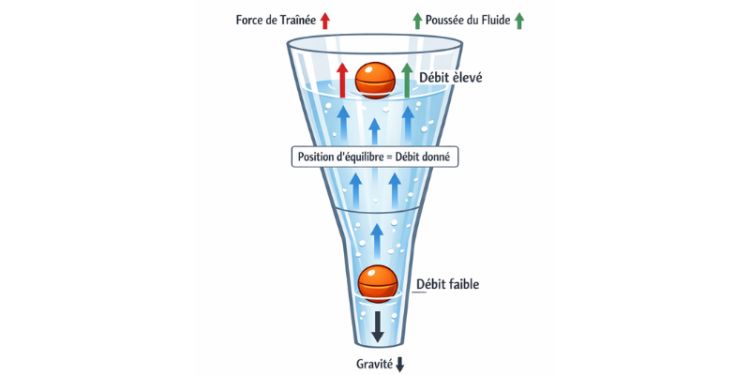

Le principe de fonctionnement d’un débitmètre à flotteur repose sur un équilibre entre la force de gravité, la poussée du fluide et la force de traînée liée à l’écoulement. Lorsque ces forces s’équilibrent, le flotteur atteint une position stable dans le tube conique. Si le débit augmente, la traînée augmente et le flotteur monte, traduisant directement la variation de débit.

↑ Sens d’écoulement

│

[ ○ ] ← flotteur

│

↓ Gravité

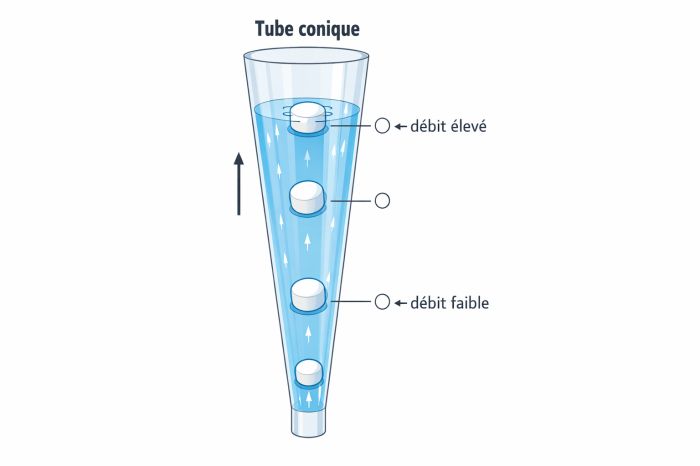

Le fonctionnement d’un débitmètre à flotteur établit une relation directe entre la hauteur du flotteur et le débit volumétrique. Plus le flotteur monte, plus la section annulaire augmente, permettant un passage de fluide plus important. Pour un liquide stable, cette relation est quasi linéaire. Pour un gaz, elle dépend aussi de la pression et de la température.

Tube conique

↑

│ ○ ← débit élevé

│ ○

│ ○ ← débit faible

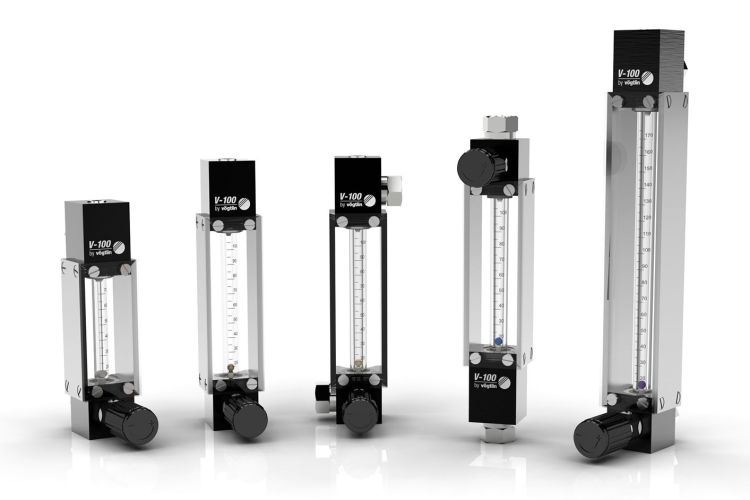

Le schéma d’un débitmètre à flotteur met en évidence les éléments essentiels : tube tronconique, flotteur mobile, graduation et raccords. Les matériaux varient selon le fluide et les contraintes de pression ou de température.

• Tube : verre borosilicate, inox, polycarbonate
• Flotteur : inox, aluminium, plastique
• Raccords : fileté, NPT, DIN, bride
• Options : transmission magnétique, signal 4-20 mA

Entrée fluide ↑

│

[ Tube conique ]

│ ○ ← flotteur

│

[ Graduation ]

│

Sortie fluide

Le fonctionnement rotamètre impose un écoulement vertical ascendant pour garantir la stabilité du flotteur. La gravité agit vers le bas, le fluide pousse vers le haut : cet équilibre est indispensable. En installation industrielle, une mauvaise orientation peut générer une erreur de mesure supérieure à 10 %, ce qui impacte directement la régulation du process.

• Montage vertical obligatoire
• Sens de circulation de bas en haut
• Absence de turbulences en entrée
• Respect du DN et des raccordements

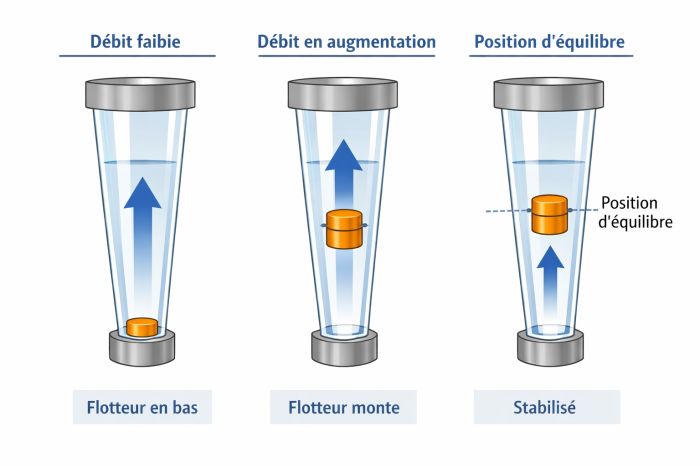

Le principe débitmètre à flotteur repose sur un point d’équilibre stable entre les forces en présence. Lorsqu’un débit varie, le flotteur se déplace puis se stabilise rapidement, offrant une réponse instantanée. Dans une ligne de production, cette réactivité permet d’identifier une dérive en quelques secondes, limitant les pertes matière ou les surconsommations.

Débit ↑ → flotteur monte

Débit ↓ → flotteur descend

Position stable = équilibre

Le fonctionnement d’un débitmètre à flotteur dépend directement des propriétés du fluide. Une variation de densité ou de viscosité modifie l’équilibre des forces et donc la position du flotteur. Cela peut entraîner des écarts de lecture si les conditions diffèrent du calibrage initial.

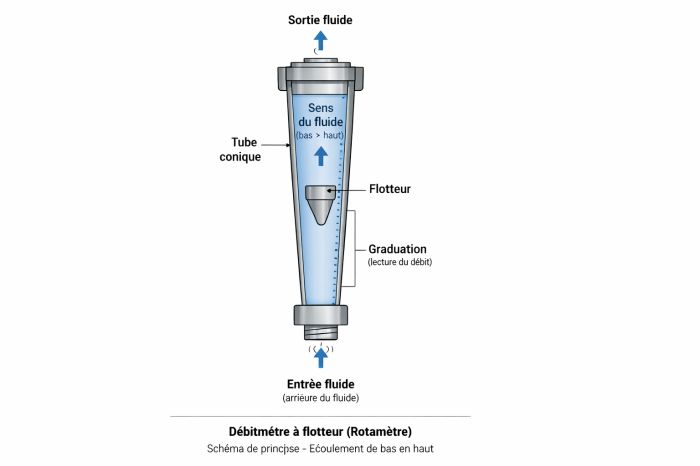

Pour comment lire un débitmètre à flotteur, la règle consiste à observer la position du flotteur dans le tube conique. La lecture s’effectue au sommet du flotteur pour garantir une mesure cohérente. Un mauvais alignement visuel peut générer une erreur de 2 à 5 %, ce qui impacte directement le contrôle de débit en production.

• Lecture au sommet du flotteur
• Alignement avec la graduation
• Lecture à hauteur d’œil
• Éviter les effets de parallaxe

La lecture d’un débitmètre à flotteur repose sur une échelle graduée exprimée en l/h, m³/h ou Nm³/h selon le fluide. La lecture est directe si les conditions correspondent au calibrage. Dans le cas contraire, une conversion peut être nécessaire, notamment pour les gaz soumis à pression.

La lecture d’un débitmètre à flotteur dépend des conditions de service réelles. Si la densité ou la température diffère du calibrage, la position du flotteur ne reflète plus exactement le débit réel. Un écart de ±4 % est courant, pouvant atteindre 10 % en cas de variation importante du fluide.

• Écart entre conditions réelles et calibrage
• Influence de la température et pression
• Nécessité de correction pour les gaz
• Vérification via fiche technique

Le débitmètre à section variable fonctionnement impose un montage vertical strict avec un écoulement ascendant. Toute inclinaison perturbe l’équilibre du flotteur et peut générer des erreurs supérieures à 10 %. Dans un réseau de fluides, le respect du sens de circulation conditionne directement la fiabilité de la mesure.

• Montage vertical obligatoire
• Sens de circulation bas → haut
• Alignement sans contrainte mécanique
• Absence de vibrations excessives

Le principe de fonctionnement d’un débitmètre à flotteur dépend des conditions de pression, température et plage de débit. Chaque appareil est calibré pour un fluide et une plage précise. Un écart peut entraîner une dérive de mesure ou une dégradation des matériaux.

Le fonctionnement d’un débitmètre à flotteur peut être affecté par l’environnement industriel. Les dépôts, la corrosion ou les vibrations altèrent la mobilité du flotteur et la lisibilité. Une maintenance régulière permet de maintenir une précision de ±1 à ±4 %.

• Nettoyage du tube et du flotteur
• Surveillance des dépôts internes
• Vérification des joints (EPDM, NBR, FKM)
• Contrôle en environnement corrosif ou ATEX

Le fonctionnement d’un débitmètre à flotteur est limité par les contraintes de pression, de température et de compatibilité chimique. Les modèles en verre borosilicate sont adaptés à des pressions inférieures à 16 bar, tandis que les versions métalliques peuvent dépasser 40 bar. En présence de fluides corrosifs ou de vapeur, le choix des matériaux devient déterminant pour éviter une dégradation rapide.

Le fonctionnement rotamètre présente une précision relative comprise entre ±1 et ±4 %. Cette précision dépend fortement des conditions de calibrage et de la stabilité du fluide. Une variation de densité ou de viscosité entraîne une dérive immédiate de la mesure, ce qui peut fausser le suivi de consommation sur une installation industrielle.

• Sensibilité aux variations de fluide
• Précision dépendante du calibrage
• Reproductibilité limitée en conditions variables
• Lecture visuelle dépendante de l’opérateur

Le principe débitmètre à flotteur montre ses limites dans les applications à forte pression, à débit pulsé ou avec fluides chargés. Dans ces cas, d’autres technologies sont utilisées pour garantir une mesure fiable et automatisée, notamment avec sortie 4-20 mA.

Le schéma d’un débitmètre à flotteur permet d’identifier rapidement les éléments clés : entrée du fluide, tube conique, flotteur mobile et sortie. Le fluide circule de bas en haut, ce qui entraîne la montée du flotteur jusqu’à une position d’équilibre. Cette représentation facilite la compréhension du lien entre écoulement et mesure.

Entrée fluide ↑

│

[ Tube conique ]

│ ○ ← flotteur

│

[ Graduation ]

│

Sortie fluide

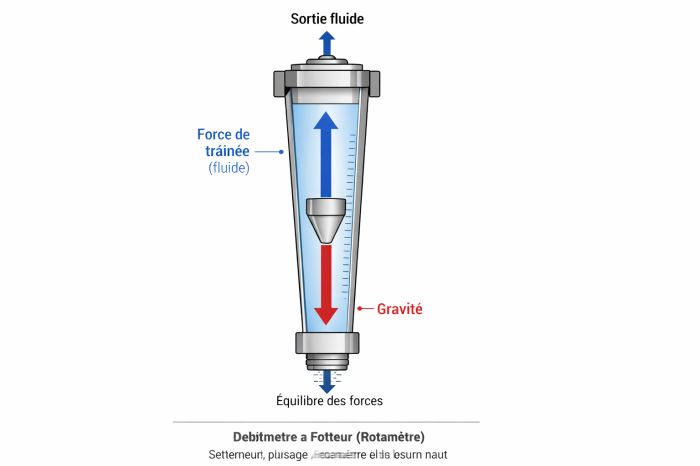

Le fonctionnement d’un débitmètre à flotteur devient plus lisible lorsque les forces sont représentées. Le fluide exerce une force ascendante (traînée), tandis que la gravité agit vers le bas. L’équilibre de ces forces détermine la position du flotteur. Cette visualisation aide à comprendre pourquoi une variation de débit modifie immédiatement la mesure.

↑ Force de traînée (fluide)

│

[ ○ ] ← flotteur

│

↓ Gravité

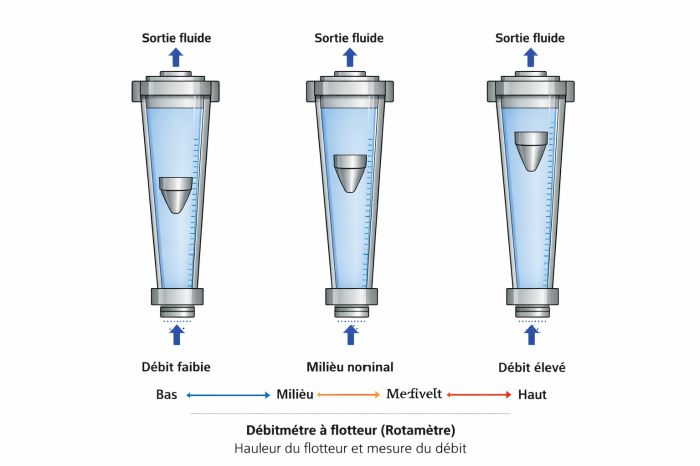

Le schéma d’un débitmètre à flotteur permet de relier visuellement la hauteur du flotteur à la valeur lue sur l’échelle. Plus le flotteur est haut, plus le débit est élevé. Cette lecture directe sans calcul rend l’instrument adapté aux opérations de contrôle rapide, avec un gain de temps estimé à plusieurs minutes par intervention en maintenance.

Bas → débit faible

Milieu → débit nominal

Haut → débit élevé
