Principe de fonctionnement d’un climatiseur split

Quels sont les composants du climatiseur split et leur rôle dans son fonctionnement ?
Quel est le principe de fonctionnement d’un climatiseur split ?
Comment fonctionne un climatiseur split réversible ?
Fonctionnement clim bi-split : quelles spécificités ?
Clim multi split fonctionnement : quelles implications techniques ?
Quels paramètres influencent le fonctionnement d’un climatiseur split ?
Comment se régule la diffusion d’air dans le fonctionnement d’une clim split ?

Le fonctionnement d’un climatiseur split repose sur un principe simple mais redoutablement efficace : capter les calories de l’air ambiant, les transférer grâce à un fluide frigorigène en circulation dans une liaison frigorifique, puis les rejeter vers l’extérieur via le bloc extérieur. À l’intérieur, l’évaporateur et le ventilateur diffusent un air refroidi ou chauffé, assurant une homogénéisation de la température dans l’espace de travail. Ce cycle de compression/détente — compression, condensation, détente, évaporation — est au cœur de la performance d’une climatisation split.

Dans les environnements professionnels, la maîtrise du fonctionnement d’un climatiseur split n’est pas qu’une question de confort. C’est un levier direct de productivité, de ROI énergétique et de scalabilité. Que ce soit en climatisation mono-split pour un bureau unique ou en climatisation multi-split pour un bâtiment entier, cette technologie assure une diffusion homogène, limite les nuisances sonores dans les zones sensibles et s’adapte aux contraintes de chaque secteur.

Ainsi, le climatiseur split ne se limite pas à rafraîchir ou chauffer un espace : il représente une solution scalable et automatisée, pensée pour améliorer le confort thermique, la productivité et la durabilité des infrastructures professionnelles.

Obtenez un devis pour un climatiseur multi split

Quels sont les composants du climatiseur split et leur rôle dans son fonctionnement ?

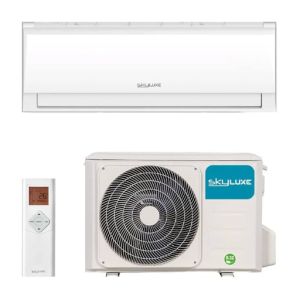

Un climatiseur split repose sur une architecture divisée en plusieurs éléments distincts, reliés par une liaison frigorifique contenant du fluide frigorigène. Cette conception, différente d’une climatisation monobloc, permet de séparer les sources de bruit et de chaleur à l’extérieur et les éléments de diffusion de l’air à l’intérieur. Chaque composant joue un rôle précis dans le fonctionnement d’un climatiseur split et contribue à la performance globale du système.

Voir nos produits climatiseur multi split

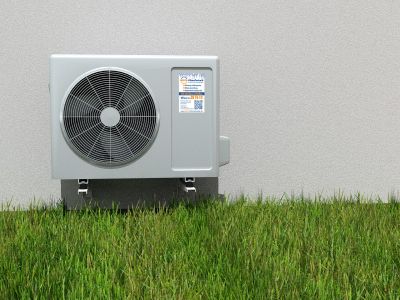

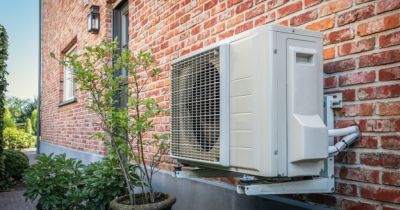

Détail de l’unité extérieure (compresseur, condenseur, détendeur)

Le bloc extérieur concentre la partie la plus technique du système :

Le compresseur est le cœur du cycle thermodynamique. Il élève la pression et la température du fluide frigorigène, amorçant le cycle de compression/détente.
Le condenseur dissipe les calories absorbées à l’intérieur vers l’air extérieur, provoquant la condensation du fluide qui passe de l’état gazeux à l’état liquide.
Le détendeur abaisse ensuite la pression du fluide frigorigène, ce qui prépare son passage dans l’évaporateur et son rôle d’absorption de chaleur.

L’ensemble fonctionne en continu et doit être correctement installé sur un support mural ou un support au sol, afin de limiter vibrations et nuisances sonores.

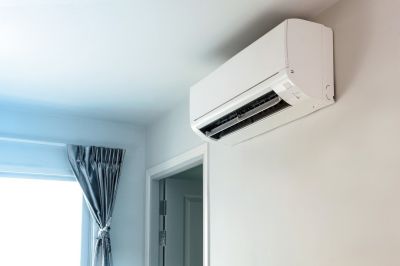

Rôle de l’unité intérieure (évaporateur, ventilateur)

Dans chaque pièce à traiter, l’unité intérieure assure la diffusion du confort thermique :

L’évaporateur capte les calories de l’air ambiant grâce à l’évaporation du fluide frigorigène, générant ainsi du froid (ou du chaud si l’appareil est réversible).
Le ventilateur propulse l’air refroidi ou réchauffé dans la pièce et assure une homogénéisation de la température.

La conception des unités intérieures, souvent discrètes esthétiquement, intègre également des filtres à air. Ceux-ci peuvent être basiques, à charbon actif pour absorber les odeurs, ou électrostatiques pour piéger poussières et pollens. Leur état conditionne directement la qualité de l’air intérieur et le rendement de l’appareil.

Importance de la liaison frigorifique dans le fonctionnement climatiseur split

Les liaisons frigorifiques en cuivre isolé relient le bloc extérieur aux unités intérieures. Elles permettent la circulation du fluide frigorigène entre les différents composants. Leur dimensionnement et leur installation jouent un rôle crucial : une gaine d’évacuation mal posée, des goulottes mal isolées ou un raccordement mal étanche peuvent entraîner des pertes de performance, une surconsommation électrique et réduire la durée de vie du système.

Ces liaisons sont également essentielles pour assurer un transfert de chaleur fluide, sans pertes, et éviter toute fuite de fluide frigorigène, fortement réglementée et nécessitant l’intervention d’un installateur certifié F-Gaz.

Quel est le principe de fonctionnement d’un climatiseur split ?

Le principe de fonctionnement d’un climatiseur split repose sur un cycle thermodynamique qui permet d’extraire les calories contenues dans l’air intérieur et de les rejeter vers l’extérieur, grâce au fluide frigorigène circulant dans le circuit fermé. Ce processus, appelé cycle de compression/détente, est identique à celui d’une pompe à chaleur air/air et s’appuie sur la capacité du fluide à changer d’état (liquide ↔ gaz) en fonction de la pression et de la température.

Étapes du cycle thermodynamique (compression, condensation, détente, évaporation)

Compression : le compresseur aspire le fluide frigorigène à l’état gazeux basse pression et le comprime. Le gaz devient chaud et sous haute pression.
Condensation : ce gaz chaud circule dans le condenseur du bloc extérieur. Les calories sont rejetées vers l’air ambiant extérieur, et le fluide redevient liquide.
Détente : le détendeur abaisse la pression du fluide frigorigène, ce qui diminue fortement sa température.
Évaporation : le fluide froid et détendu circule dans l’évaporateur situé dans l’unité intérieure. Il capte les calories de l’air chaud intérieur, qui se refroidit avant d’être diffusé dans la pièce par le ventilateur.

Ce cycle se répète en continu tant que le climatiseur split fonctionne. L’efficacité de ce processus repose sur la régulation fine de la pression et de la température, mais aussi sur l’étanchéité et la qualité des composants.

Comparaison avec le fonctionnement d’un réfrigérateur ou d’une pompe à chaleur

Le fonctionnement d’un climatiseur split peut être comparé à celui d’un réfrigérateur : dans les deux cas, il s’agit de transférer de la chaleur d’un espace clos vers un autre à l’aide d’un fluide frigorigène. La différence réside dans la puissance et la capacité de diffusion de l’air.

De son côté, le climatiseur split partage aussi son principe avec la pompe à chaleur air/air :

En été, il rejette les calories vers l’extérieur pour produire de l’air froid.
En hiver, s’il est réversible, il peut inverser le cycle et utiliser l’air extérieur comme source d’énergie pour chauffer l’intérieur.

Cette proximité avec la pompe à chaleur explique l’importance des coefficients de performance (COP) et de l’efficacité saisonnière (SEER), indicateurs utilisés pour mesurer la rentabilité énergétique du système en conditions réelles.

Comparatif des principes de fonctionnement

Système	Source de chaleur absorbée	Évacuation des calories	Objectif principal	Puissance de diffusion	Utilisation typique
Réfrigérateur	Air intérieur d'une enceinte fermée	Vers l'extérieur de l'appareil	Conservation des aliments	Faible, volume réduit	Usage domestique uniquement
Climatiseur split	Air ambiant intérieur	Vers l'air extérieur via le bloc extérieur	Rafraîchissement (ou chauffage si réversible)	Élevée, adaptée à des pièces entières	Bureaux, commerces, habitat
Pompe à chaleur air/air	Air extérieur (en hiver) ou intérieur (en été)	Inversement selon le mode choisi	Chauffage et rafraîchissement	Très élevée, dimensionnée pour bâtiments entiers	Résidentiel et tertiaire

Système : Réfrigérateur
Source de chaleur absorbée	Air intérieur d'une enceinte fermée
Évacuation des calories	Vers l'extérieur de l'appareil
Objectif principal	Conservation des aliments
Puissance de diffusion	Faible, volume réduit
Utilisation typique	Usage domestique uniquement

Système : Climatiseur split
Source de chaleur absorbée	Air ambiant intérieur
Évacuation des calories	Vers l'air extérieur via le bloc extérieur
Objectif principal	Rafraîchissement (ou chauffage si réversible)
Puissance de diffusion	Élevée, adaptée à des pièces entières
Utilisation typique	Bureaux, commerces, habitat

Système : Pompe à chaleur air/air
Source de chaleur absorbée	Air extérieur (en hiver) ou intérieur (en été)
Évacuation des calories	Inversement selon le mode choisi
Objectif principal	Chauffage et rafraîchissement
Puissance de diffusion	Très élevée, dimensionnée pour bâtiments entiers
Utilisation typique	Résidentiel et tertiaire

Comment fonctionne un climatiseur split réversible ?

Un climatiseur split réversible fonctionne selon le même cycle thermodynamique qu’un modèle classique, mais il dispose d’un système d’inversion qui lui permet de produire aussi bien du froid que du chaud. On parle alors d’un équipement deux-en-un, capable de rafraîchir en été et de chauffer en hiver, en s’appuyant sur le transfert de chaleur entre l’intérieur et l’extérieur.

Voir nos produits climatiseur split réversible

Principe de fonctionnement d’une clim split en mode chauffage

En mode chauffage, le cycle est inversé :

L’unité extérieure capte les calories présentes dans l’air ambiant extérieur, même par basses températures.
Le fluide frigorigène transporte ces calories après compression et les libère à l’intérieur via l’évaporateur, qui devient alors un condenseur.
Le ventilateur diffuse l’air chaud dans la pièce, assurant une homogénéisation de la température.

Ce principe de fonctionnement rapproche le climatiseur réversible d’une pompe à chaleur air/air, capable de restituer plusieurs kilowattheures de chaleur pour 1 kWh d’électricité consommé, ce qui améliore nettement le rendement énergétique par rapport à un chauffage électrique traditionnel.

Inversion du cycle frigorifique et rôle de la vanne d'inversion

L’élément clé d’un climatiseur réversible est la vanne d’inversion. Elle permet de modifier le cheminement du fluide frigorigène afin que :

En mode froid, les calories soient rejetées à l’extérieur.
En mode chaud, les calories soient puisées à l’extérieur pour être diffusées à l’intérieur.

Cette bascule automatique entre les deux modes repose sur une régulation électronique pilotée par le thermostat, garantissant un confort thermique constant et une consommation électrique optimisée.

L’usage d’un modèle réversible implique toutefois certaines contraintes :

Ses performances diminuent si l’air extérieur est extrêmement froid, car la captation de calories devient plus complexe.
Une maintenance annuelle rigoureuse est essentielle pour maintenir l’efficacité de l’inversion et prévenir les pertes de fluide frigorigène.

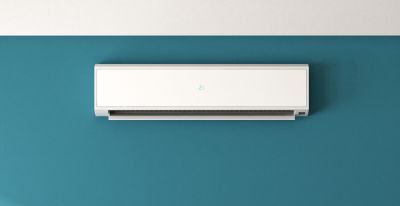

Fonctionnement clim bi-split : quelles spécificités ?

Le fonctionnement d’une clim bi split repose sur une configuration où une seule unité extérieure alimente deux unités intérieures. Cette architecture intermédiaire entre le monosplit et le multi-split offre un compromis intéressant pour les professionnels souhaitant climatiser deux espaces distincts sans multiplier les blocs extérieurs.

Différences entre fonctionnement clim bi split et monosplit

Dans une climatisation mono-split, une unité intérieure est raccordée directement au bloc extérieur. Le système est simple, performant et parfaitement adapté à une pièce unique ou un petit local.

Avec une climatisation bi-split, la logique est différente :

Deux unités intérieures indépendantes sont reliées au même compresseur et au même condenseur de l’unité extérieure.
Chaque unité intérieure dispose de son propre évaporateur et ventilateur, permettant d’assurer un traitement thermique séparé dans deux pièces.
Le cycle thermodynamique reste identique, mais la puissance frigorifique disponible doit être répartie entre les deux unités, ce qui impose un dimensionnement précis.

Cette distinction est cruciale : mal calibrée, une clim bi-split peut manquer de rendement si les besoins thermiques dépassent les capacités du bloc extérieur.

Gestion indépendante de deux espaces avec un seul groupe extérieur

L’un des principaux avantages du fonctionnement clim bi-split est la régulation indépendante des deux zones :

Chaque unité intérieure peut être réglée à une température différente grâce à son thermostat.
La circulation d’air est adaptée localement, évitant les surconsommations liées à une régulation centralisée.
La liaison frigorifique est multipliée : deux paires de tuyaux cuivre isolés circulent entre le bloc extérieur et les unités intérieures, nécessitant une installation rigoureuse et conforme aux normes de sécurité.

En pratique, cette configuration est appréciée dans les petits bureaux, commerces ou logements nécessitant une climatisation zonée sans passer à un système multi-split complexe. Elle offre un bon équilibre entre consommation électrique, confort thermique et discrétion esthétique, à condition d’avoir été dimensionnée sur la base d’un bilan thermique précis.

Clim multi split fonctionnement : quelles implications techniques ?

Le climatiseur multi-split fonctionne sur le même principe que le bi-split, mais il permet de raccorder trois, quatre, voire jusqu’à six unités intérieures à un seul bloc extérieur. Cette configuration est couramment utilisée dans les environnements professionnels (bureaux, commerces, établissements recevant du public) où plusieurs zones doivent être climatisées de façon indépendante, sans multiplier les groupes extérieurs.

Principe fonctionnement clim multi split avec plusieurs unités intérieures

Le principe de fonctionnement d’une clim multi split repose sur un cycle thermodynamique identique à celui d’un climatiseur split classique : compression, condensation, détente et évaporation du fluide frigorigène. La différence réside dans la distribution :

Le compresseur du bloc extérieur alimente plusieurs circuits frigorifiques.
Chaque unité intérieure dispose de son propre évaporateur et ventilateur, capables de capter les calories de l’air ambiant et de diffuser de l’air refroidi ou chauffé.
Les thermostats individuels permettent de régler la température pièce par pièce, optimisant la régulation de l’air et l’homogénéisation de la température.

Ce système offre une modularité précieuse : il est possible d’équiper progressivement un bâtiment en ajoutant de nouvelles unités intérieures si l’installation initiale est prévue pour.

Contraintes de puissance, longueur des liaisons et régulation pièce par pièce

La configuration multi-split présente toutefois des contraintes techniques importantes :

Répartition de la puissance : la capacité frigorifique de l’unité extérieure doit être dimensionnée pour alimenter l’ensemble des unités intérieures. Une mauvaise estimation peut provoquer une baisse de performance et une surconsommation électrique.
Longueur des liaisons frigorifiques : plus le nombre d’unités intérieures est élevé, plus les liaisons en cuivre se multiplient et s’allongent. Cela peut entraîner des pertes de charge, une diminution de l’efficacité et impose un respect strict des normes d’installation.
Régulation pièce par pièce : si la gestion individuelle des températures est un avantage, elle demande une régulation électronique avancée pour éviter des déséquilibres dans le cycle thermodynamique.

En pratique, le fonctionnement clim multi-split offre une solution idéale pour les bâtiments tertiaires et commerciaux. Mais il exige une conception soignée, un bilan thermique complet et une installation réalisée par un installateur certifié F-Gaz, garantissant l’étanchéité du circuit et la conformité réglementaire.

principe de fonctionnement d'un climatiseur split

Quels paramètres influencent le fonctionnement d’un climatiseur split ?

Le fonctionnement d’un climatiseur split ne dépend pas uniquement de son cycle thermodynamique. Plusieurs paramètres techniques et contextuels influencent directement son rendement énergétique, sa durabilité et la qualité du confort thermique fourni.

Dimensionnement et puissance frigorifique : impact sur le rendement

Un climatiseur split doit être adapté aux besoins réels du bâtiment.

Sous-dimensionnement : l’appareil fonctionne en surrégime, ce qui entraîne une surconsommation électrique, une usure prématurée du compresseur et une homogénéisation imparfaite de la température.
Surdimensionnement : l’équipement coûte plus cher, effectue des cycles courts (arrêts et redémarrages fréquents) et perd en efficacité énergétique.

Un bilan thermique est indispensable pour déterminer la puissance frigorifique nécessaire. Il prend en compte la surface à climatiser, l’isolation, l’exposition au soleil, les sources de chaleur internes (machines, éclairage), ainsi que le volume d’air à traiter.

Coefficients de performance (COP, SEER) et consommation réelle

Deux indicateurs techniques permettent d’évaluer le rendement énergétique d’un climatiseur split :

COP (coefficient de performance) : mesure le rapport entre l’énergie thermique restituée (chauffage) et l’énergie électrique consommée. Un COP de 4 signifie que pour 1 kWh consommé, 4 kWh de chaleur sont produits.
SEER (efficacité saisonnière) : reflète l’efficacité en mode refroidissement sur une saison entière, en intégrant les variations de température extérieure et les cycles d’arrêt/démarrage.

Ces indices conditionnent directement la consommation électrique et le coût d’exploitation du système. Un appareil de classe énergétique A++ ou A+++ garantit généralement une meilleure rentabilité à long terme.

Qualité des fluides frigorigènes et importance de l’étanchéité de l’installation

Le fluide frigorigène est au cœur du principe de fonctionnement d’une clim split. Sa qualité, sa charge et son confinement sont essentiels pour assurer :

Un transfert de chaleur efficace lors des phases d’évaporation et de condensation.
La conformité aux normes environnementales (réduction des gaz à effet de serre).
La sécurité des utilisateurs (éviter les fuites et pertes de pression).

Une installation mal réalisée — gaine d’évacuation pincée, raccordement défectueux, goulottes inadaptées — peut provoquer des fuites de fluide frigorigène, altérer les performances et réduire la durée de vie de l’appareil. C’est pourquoi l’intervention d’un installateur certifié F-Gaz est obligatoire lors de la mise en service.

Exemple comparatif de COP et SEER selon le type de climatiseur split

Type de climatiseur	COP moyen (chauffage)	SEER moyen (rafraîchissement)	Commentaire technique
Climatisation mono-split	3,5 à 4,5	5,5 à 6,5	Très bon rendement sur une seule pièce. Système simple et stable.
Climatisation bi-split	3,2 à 4,2	5 à 6	Performances correctes mais dépend fortement de la répartition de puissance entre les deux unités.
Climatisation multi-split (3 à 6 unités)	3 à 4	4,5 à 5,5	L’efficacité diminue avec la complexité du réseau de liaisons frigorifiques et les pertes de charge.

Type de climatiseur : Climatisation mono-split
COP moyen (chauffage)	3,5 à 4,5
SEER moyen (rafraîchissement)	5,5 à 6,5
Commentaire technique	Très bon rendement sur une seule pièce. Système simple et stable.

Type de climatiseur : Climatisation bi-split
COP moyen (chauffage)	3,2 à 4,2
SEER moyen (rafraîchissement)	5 à 6
Commentaire technique	Performances correctes mais dépend fortement de la répartition de puissance entre les deux unités.

Type de climatiseur : Climatisation multi-split (3 à 6 unités)
COP moyen (chauffage)	3 à 4
SEER moyen (rafraîchissement)	4,5 à 5,5
Commentaire technique	L’efficacité diminue avec la complexité du réseau de liaisons frigorifiques et les pertes de charge.

Ces valeurs, qui varient selon les constructeurs et les modèles, montrent que le rendement énergétique est généralement meilleur sur une climatisation mono-split que sur un multi-split, car le système est moins contraint par la répartition de puissance et les longueurs de tuyauterie. En revanche, les configurations bi-split et multi-split offrent une souplesse d’usage et une meilleure adaptation aux environnements professionnels nécessitant la climatisation de plusieurs zones.

Comment se régule la diffusion d’air dans le fonctionnement d’une clim split ?

La performance d’un climatiseur split ne dépend pas uniquement de son cycle thermodynamique. La diffusion de l’air et la régulation de température jouent un rôle majeur dans le confort perçu et dans l’efficacité énergétique du système.

Rôle des ventilateurs et des échangeurs dans la répartition de l’air

Dans chaque unité intérieure, le ventilateur assure la mise en mouvement de l’air ambiant à travers l’évaporateur. Le fluide frigorigène absorbe les calories présentes dans l’air, puis le ventilateur redistribue l’air refroidi (ou réchauffé si l’appareil est réversible) dans la pièce.

Cette circulation permet une homogénéisation de la température et évite les zones chaudes ou froides localisées.
Le débit d’air est souvent modulable pour limiter les nuisances sonores tout en maintenant un confort optimal.
Dans les configurations professionnelles (climatisation gainable, cassette), la diffusion peut se faire via des bouches d’insufflation ou des grilles d’aération intégrées au plafond, assurant une meilleure intégration et une discrétion esthétique.

La qualité de la diffusion dépend également de l’entretien : des filtres à air encrassés réduisent le débit, augmentent la consommation électrique et dégradent la qualité de l’air intérieur.

Apport des technologies Inverter et de la déshumidification

Les climatiseurs split modernes intègrent plusieurs technologies qui améliorent la régulation de l’air et du confort :

Technologie Inverter : elle ajuste en continu la vitesse du compresseur et des ventilateurs pour maintenir une température stable sans à-coups. Résultat : moins de consommation électrique, moins de cycles de démarrage/arrêt, et une meilleure durabilité du système.
Déshumidification : le système extrait l’excès d’humidité de l’air ambiant, ce qui améliore la sensation de confort et limite la prolifération de moisissures. Certains modèles permettent même de régler le taux d’humidité indépendamment de la température.
Fonctions avancées de régulation : certains systèmes sont équipés de capteurs intelligents comme un détecteur de présence, permettant d’adapter la diffusion en fonction de l’occupation des pièces, ou d’options de connectivité pour programmer à distance la régulation de la température.

En combinant un cycle thermodynamique optimisé et une régulation d’air performante, le fonctionnement d’un climatiseur split garantit à la fois efficacité énergétique et confort durable, pour les environnements résidentiels comme pour les espaces professionnels.
