Comment fonctionne un anémomètre ?

💡 L'essentiel à retenir :

• Un anémomètre mesure la vitesse du vent en m/s, km/h ou nœuds (1 kt ≈ 1,85 km/h ≈ 0,51 m/s), avec des technologies adaptées à chaque contexte professionnel.
• L'anémomètre à coupelles reste la référence en météorologie : la vitesse du vent est proportionnelle à la rotation via la formule V = 2π · F(N) · R · N, où F(N) est une fonction d'étalonnage déterminée en soufflerie.
• L'anémomètre à ultrasons n'a aucune pièce mobile : il calcule la vitesse du vent à partir de la différence de temps de transit d'une onde ultrasonore entre transducteurs, dans un sens puis dans l'autre.
• Le tube de Pitot traduit une différence de pression en vitesse via la formule v = √(2ΔP/ρ), avec ΔP = Pt − Ps ; il est utilisé en aéronautique et dans les conduits industriels.
• Pour une mesure fiable en station météo, l'anémomètre s'installe à 10 m de hauteur, à une distance d'au moins dix fois la hauteur des obstacles environnants.
• Un étalonnage en soufflerie est nécessaire pour corriger les erreurs liées aux frottements mécaniques, à la forme des coupelles ou à la distorsion des supports (anémomètre ultrason).

Un anémomètre mesure la vitesse du vent ou la pression dynamique liée à l'écoulement d'air. Ces deux grandeurs sont directement liées : connaître l'une permet de calculer l'autre. En pratique, l'anémomètre convertit un phénomène physique (rotation, différence de temps de transit, refroidissement, pression) en un signal exploitable, puis un calculateur transforme ce signal en vitesse exprimée en m/s, km/h ou nœuds.L'instrument s'utilise dans des contextes très différents : stations météo, sites éoliens, aviation, ventilation industrielle, navigation maritime. Chaque usage appelle une technologie spécifique, une hauteur d'installation précise et un étalonnage adapté. Cet article couvre l'ensemble de la chaîne, du capteur au calcul, pour permettre de comprendre le fonctionnement et de choisir le bon appareil.

L'anémomètre mesure en premier lieu la vitesse du vent, c'est-à-dire la distance parcourue par une masse d'air par unité de temps. Cette valeur se décline en vitesse moyenne sur une fenêtre de temps donnée (souvent 10 minutes en météorologie) ou en vitesse de rafale, mesurée sur une fenêtre plus courte (généralement 3 secondes).

Certains anémomètres mesurent uniquement la vitesse. D'autres, couplés à une girouette ou intégrant plusieurs axes de mesure, fournissent également la direction du vent, en degrés par rapport au nord.La pression dynamique entre en jeu dans les systèmes de type tube de Pitot : c'est la pression exercée par l'écoulement sur une surface perpendiculaire au flux. Elle est liée à la vitesse par la relation de Bernoulli, ce qui permet de passer de la mesure d'une pression à celle d'une vitesse.En résumé, selon le type de capteur :

• Les anémomètres mécaniques et ultrasoniques mesurent directement la vitesse du vent.
• Les anémomètres thermiques mesurent le refroidissement d'un élément chauffé, converti ensuite en vitesse d'air.
• Les anémomètres à pression (tube de Pitot) mesurent une différence de pression pour en déduire la vitesse.

La météorologie française et européenne utilise principalement le m/s et le km/h. La navigation maritime et l'aviation raisonnent en nœuds. Pour convertir mentalement des nœuds en km/h, il suffit de multiplier par 1,85. L'échelle de Beaufort relie ces vitesses à des effets observables, pour une hauteur de référence de 10 m en terrain plat et découvert.

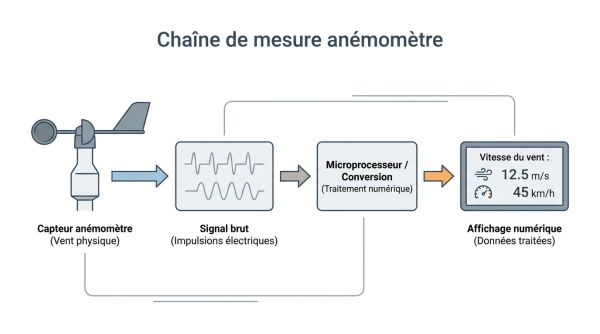

La chaîne de mesure d’un anémomètre suit toujours le même principe : le capteur détecte une grandeur physique, produit un signal brut, puis l’électronique applique une relation de conversion, filtre ou moyenne les données et restitue une vitesse en m/s ou en km/h.

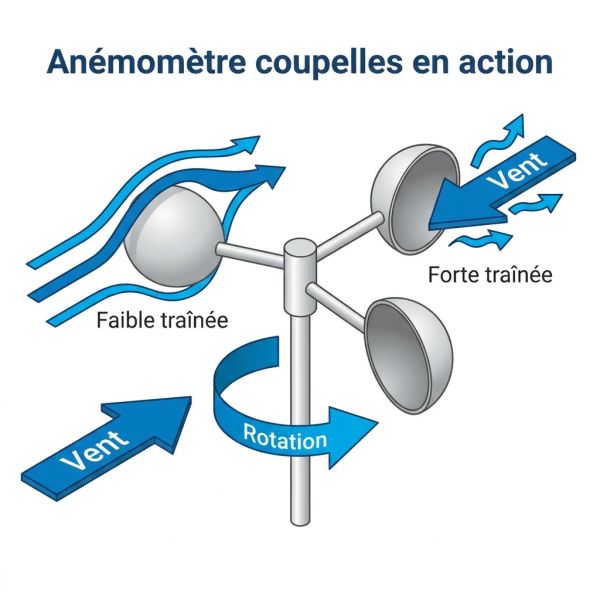

L'anémomètre à coupelles, dit de Robinson, repose sur un rotor vertical composé de trois coupelles réparties à 120°. Chaque coupelle présente une face creuse et une face bombée. Le vent exerce une force plus grande sur la face creuse, ce qui crée un couple net et met le rotor en rotation. Plus le vent souffle fort, plus la rotation est rapide.La relation entre vitesse du vent V et paramètres du rotor prend la forme : V = 2π · F(N) · R · Noù :

• R est le rayon moyen des bras, c'est-à-dire la distance entre l'axe et le centre des coupelles.
• N est la vitesse de rotation en tours par seconde.
• F(N) est la fonction d'étalonnage, qui tient compte de l'aérodynamique des coupelles et des frottements mécaniques.

En première approximation, la vitesse du vent est proportionnelle à N. Mais cette proportionnalité simple n'est pas suffisante : à faible vitesse, les frottements des roulements et la traînée aérodynamique des bras ralentissent le rotor ; à haute vitesse, d'autres effets entrent en jeu. Pour un anémomètre à coupelles standard, 1 tour/s correspond approximativement à 1 m/s, mais cet ordre de grandeur dépend directement du rayon R et doit être confirmé par étalonnage. Le signal de rotation est converti en impulsions électriques grâce à un aimant fixé sur le rotor et un capteur magnétique à effet Hall ou un contact reed. La fréquence de ces impulsions est directement proportionnelle à la vitesse de rotation. La gamme de mesure couvre généralement de 0 à environ 200 km/h, au-delà de quoi les contraintes mécaniques sur les coupelles deviennent critiques.

L'anémomètre à hélice tourne autour d'un axe horizontal, contrairement aux coupelles dont l'axe est vertical. L'hélice réagit à la composante de vent alignée avec son axe : elle doit donc être orientée face au vent pour fournir une mesure correcte.Pour cela, l'anémomètre à hélice est le plus souvent associé à une girouette qui assure l'orientation automatique dans la direction du vent. Certains dispositifs intègrent deux hélices sur des axes horizontaux perpendiculaires : en corrélant leurs deux vitesses de rotation, le système calcule à la fois la vitesse et la direction du vent. La conversion du signal en vitesse suit le même principe que pour les coupelles : la rotation génère des impulsions électriques dont la fréquence est proportionnelle à la vitesse du vent. Les usages typiques incluent les stations météo compactes, les postes de mesure sur mât pour les études de potentiel éolien, et certains instruments portatifs de terrain. L'anémomètre à hélice est moins exposé aux erreurs d'axe croisé que les coupelles, mais exige un maintien rigoureux de son orientation face au flux.

L'anémomètre thermique exploite le refroidissement convectif d'un élément chauffé électriquement. Un fil ou un film métallique très fin (quelques microns d'épaisseur) est porté à une température supérieure à celle de l'air ambiant. Lorsque l'air circule autour de cet élément, il emporte des calories et refroidit l'élément. Plus la vitesse d'air est élevée, plus le refroidissement est intense. Deux modes de fonctionnement permettent de quantifier ce refroidissement :

• Courant constant (CCA) : le courant de chauffe reste fixe, et la résistance de l'élément varie avec sa température. La variation de tension mesurée sur un pont de Wheatstone traduit la vitesse d'air.
• Température constante (CTA) : un asservissement maintient la résistance (et donc la température) constante. La puissance électrique nécessaire pour compenser le refroidissement est directement proportionnelle à la vitesse. Ce mode offre une meilleure réponse dynamique et constitue la solution la plus répandue en instrumentation industrielle.

Le fil chaud offre une très haute résolution, mais il est fragile : une particule en suspension peut le rompre. Le film chaud, déposé sur un substrat, est plus robuste et mieux adapté aux environnements industriels.Les usages typiques couvrent la mesure de vitesse d'air en ventilation, la régulation de débit dans les gaines HVAC, les sorbonnes de laboratoire, et les applications où les vitesses d'air sont faibles à modérées (de 0,1 à quelques m/s typiquement).

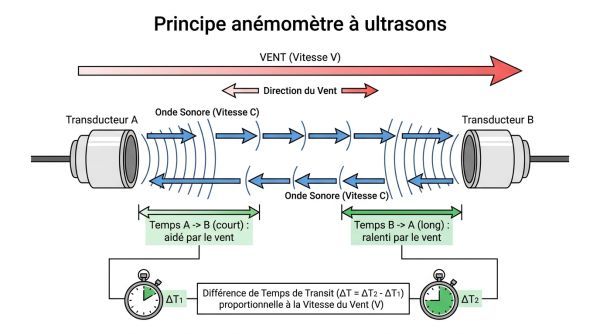

L'anémomètre à ultrasons émet des impulsions acoustiques entre des transducteurs placés en vis-à-vis. Le principe repose sur la différence de temps de transit : une onde voyageant dans le sens du vent arrive plus vite qu'une onde voyageant à contre-courant.Pour un chemin de longueur L entre deux transducteurs A et B, soient t₁ le temps de transit dans le sens du vent et t₂ dans le sens contraire. La composante de vitesse du vent sur cet axe est proportionnelle à (1/t₁ − 1/t₂). La vitesse du son dans l'air intervient dans le calcul ; elle dépend de la température ambiante. Une mesure de température permet de raffiner cette valeur et d'améliorer la précision.Les configurations les plus courantes sont :

• 2 chemins (4 transducteurs) : deux paires de capteurs orientés selon des axes orthogonaux mesurent les composantes est-ouest et nord-sud. La résultante donne la vitesse et la direction du vent dans le plan horizontal.
• 3 chemins (6 transducteurs) : un troisième axe, souvent incliné, minimise les zones d'ombre et réduit la distorsion du flux autour des supports. Cette configuration est préférée pour les mesures de haute précision.

Les supports des transducteurs perturbent légèrement l'écoulement d'air, ce qui peut introduire une erreur appelée distorsion des supports. Une correction est déterminée en soufflerie et intégrée au logiciel de l'instrument. L'absence totale de pièces mobiles rend l'anémomètre ultrason particulièrement adapté aux environnements difficiles : embruns, sable, conditions hivernales (avec option dégivrage), sites isolés nécessitant une maintenance minimale. Les protocoles de sortie sont souvent de type RS485/Modbus, compatibles avec les automates industriels et les plateformes de supervision.

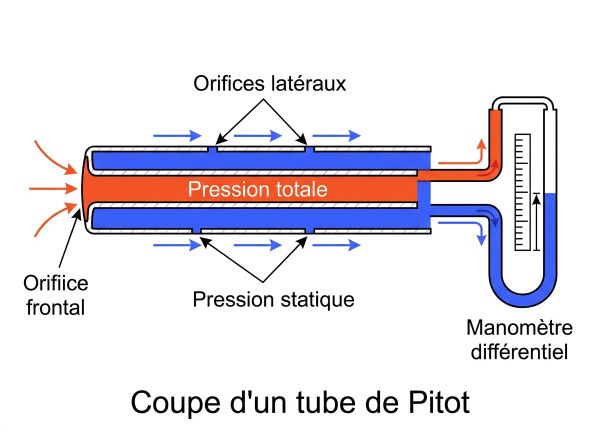

Le tube de Pitot mesure simultanément deux pressions :

• Pression totale Pt : captée par un orifice orienté face à l'écoulement. En ce point d'arrêt, toute l'énergie cinétique du fluide se convertit en pression.
• Pression statique Ps : captée par des orifices latéraux perpendiculaires au flux, où la vitesse locale du fluide reste celle de l'écoulement libre.

La différence ΔP = Pt − Ps correspond à la pression dynamique. En appliquant le théorème de Bernoulli pour un écoulement incompressible, la vitesse s'obtient par :v = √(2ΔP / ρ)où ρ est la masse volumique du fluide. Cette densité dépend de la température, de la pression atmosphérique et, pour les gaz, de la composition du mélange. Une erreur sur ρ se répercute directement sur la vitesse calculée : c'est pourquoi les systèmes aéronautiques embarquent des capteurs de température et d'altitude pour corriger la densité en temps réel. La formule n'est valable que pour des écoulements incompressibles, c'est-à-dire tant que la vitesse reste nettement inférieure à la vitesse du son (Mach < 0,3 environ). Au-delà, des corrections de compressibilité s'appliquent. Le tube de Pitot s'utilise principalement en aéronautique (indicateur de vitesse air des avions) et dans les conduits industriels (mesure de débit de gaz ou d'air). Il est sensible à l'alignement avec l'écoulement : un désalignement de quelques degrés peut introduire une erreur mesurable. Des variantes historiques comme la plaque d'impact, la boule-pendule ou le tube de Dines (manométrique) reposent sur le même principe de pression différentielle, mais sont aujourd'hui peu utilisées en dehors de contextes spécifiques.

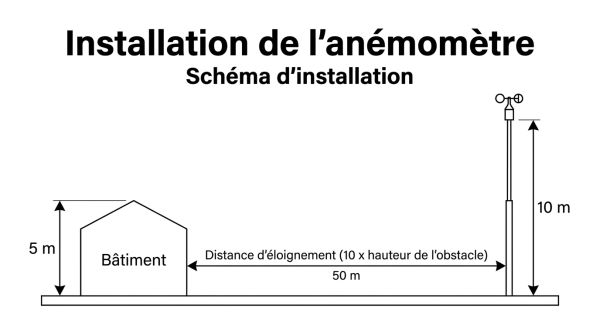

L'implantation conditionne directement la qualité des mesures. Les turbulences créées par des obstacles proches perturbent l'écoulement et faussent la vitesse du vent mesurée.Les règles d'installation à respecter sont les suivantes :

• Installer l'anémomètre à 10 m de hauteur sur terrain plat et dégagé, conformément à la pratique météorologique de référence (Organisation Météorologique Mondiale).
• Maintenir une distance d'au moins dix fois la hauteur de chaque obstacle environnant (bâtiment, arbre, haie), soit par exemple 50 m d'un bâtiment de 5 m.
• Fixer l'instrument sur un mât anémométrique rigide, ancré ou haubanné selon la hauteur, pour éviter les vibrations qui fausseraient la mesure.
• Orienter les repères de direction selon le nord géographique à la boussole, surtout pour les anémomètres ultrasoniques qui calculent la direction à partir de références fixes.
• Associer l'anémomètre à une girouette si la direction du vent est requise avec les modèles à coupelles ou à hélice.

En contexte professionnel, les cas particuliers suivants s'appliquent :

• Site éolien : mât de mesure de 60 à 120 m, instrumenté à plusieurs hauteurs pour caractériser le profil vertical du vent.
• Toiture en milieu urbain : l'anémomètre doit dépasser d'au moins 1,2 m le point le plus haut du bâtiment pour s'affranchir de la couche limite créée par la toiture.
• Conduit de ventilation : un anémomètre thermique ou un tube de Pitot en insertion mesure le débit d'air dans la gaine, avec des longueurs droites amont suffisantes pour assurer un profil d'écoulement stable.

Un anémomètre neuf sort de fabrication avec un certificat d'étalonnage initial. Avec le temps, plusieurs facteurs font dériver sa réponse :

• L'usure des roulements augmente les frottements d'un anémomètre à coupelles et décale le seuil de démarrage.
• Les dépôts de poussière ou de sel modifient l'aérodynamique des coupelles ou obstruent partiellement les orifices d'un tube de Pitot.
• Les chocs mécaniques (rafales extrêmes, manipulation, transport) altèrent la géométrie du rotor.
• Pour les anémomètres ultrasoniques, une modification de la position des transducteurs ou un encrassement des surfaces émettrices change le temps de transit mesuré.

L'étalonnage en soufflerie consiste à exposer l'instrument à des vitesses d'air connues et stables, sur au moins cinq paliers, en comparant sa réponse à celle d'un étalon de référence. Une certification rattachée à un organisme accrédité (de type COFRAC en France) garantit la traçabilité métrologique.La fréquence de vérification dépend de l'usage :

• Tous les 12 à 24 mois pour une station météo professionnelle ou un site éolien.
• Après chaque événement climatique violent ou intervention mécanique sur l'instrument.
• À la mise en service, même pour un instrument neuf, pour valider les conditions d'installation.
