Comment fonctionne la technologie d'impression UV ?

💡 Ce qu'il faut retenir :

• L'impression UV durcit l'encre par polymérisation instantanée sous lumière ultraviolette : la tête d'impression dépose les microgouttes, les LED UV durcissent l'encre en surface, et le support sort manipulable immédiatement en fin de cycle.
• Le fichier passe d'abord par un logiciel RIP qui configure les couches (CMJN, blanc, vernis), la résolution et les profils colorimétriques avant de lancer l'impression.
• L'encre blanche constitue la sous-couche indispensable sur supports foncés ou transparents ; le vernis sélectif (spot UV) ajoute brillance ou relief sur des zones ciblées.

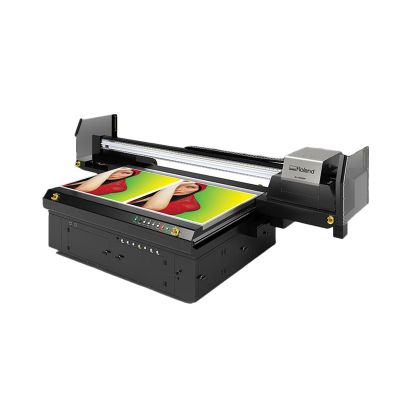

• Quatre grandes familles d'imprimantes UV existent : à plat (flatbed) pour les supports rigides, rotative pour les objets cylindriques, hybride (rigide + rouleau), et roll-to-roll pour les supports souples en grande longueur.
• L'UV DTF (impression sur film puis transfert) s'utilise pour les objets aux formes irrégulières ou courbes difficiles à imprimer en direct.
• Certains supports nécessitent un nettoyage à l'alcool isopropylique et/ou un primer d'adhérence avant impression ; un test d'adhérence sur échantillon reste recommandé avant toute série.
• En atelier, une ventilation adaptée, le port de gants nitrile et la lecture des fiches de données de sécurité (FDS) des encres s'imposent ; le contact alimentaire requiert des encres certifiées spécifiques.

Le dépôt sur le support d'impression se fait via une tête d'impression piézoélectrique qui projette des microgouttelettes d'encre UV avec une précision élevée. L'encre reste liquide jusqu'à son exposition aux UV, ce qui permet de superposer plusieurs passes successives sans mélange intempestif. Selon la configuration retenue, la machine dépose d'abord les couleurs CMJN, puis une couche d'encre blanche en sous-couche ou en surcouche, et enfin un vernis si l'effet visuel le nécessite. Chaque passe est durcie avant la suivante, ce qui garantit la stabilité des couches et la netteté des contours. Les fabricants d'imprimantes UV développent des têtes à haute résolution pour obtenir des détails fins, que ce soit sur un panneau rigide grand format ou sur un objet de petite taille. Une imprimante UV A3 répond aux besoins d'impression de petit format sur supports rigides, tandis qu'une imprimante UV A4 convient pour les petits espaces de travail avec des exigences de précision identiques.

Pour finaliser l'impression, l'imprimante UV émet une lumière ultraviolette intense qui irradie l'encre déposée au fil du déplacement de la tête. Les systèmes à LED UV sont aujourd'hui largement répandus : ils produisent peu de chaleur pendant le durcissement, ce qui autorise l'impression sur des matériaux sensibles à la température comme certains plastiques fins ou les étiquettes thermosensibles. La distance entre la source UV et la surface du support influence directement l'intensité reçue par l'encre : une distance trop grande réduit la puissance UV et peut entraîner un durcissement insuffisant, tandis qu'une distance trop faible expose le support à une chaleur résiduelle. La puissance UV s'exprime en mW/cm² et se règle selon l'épaisseur de couche et la vitesse de passage. Un réglage inadapté se traduit par des défauts d'adhérence, des déformations de surface ou une surcuisson de l'encre.

Les monomères et les oligomères présents dans l'encre réagissent chimiquement pour former des chaînes polymères solides. Cette transformation s'amorce grâce aux photo-initiateurs contenus dans la formulation : sous l'action des UV, ils génèrent des radicaux libres qui déclenchent la réticulation en chaîne en une fraction de seconde. L'encre durcie forme alors un film en surface du support, ce qui explique pourquoi l'impression UV adhère sur des matériaux non absorbants comme le verre ou le métal. Ce film de surface confère également à l'impression une résistance aux rayures et à l'humidité supérieure à celle d'une encre qui pénètre le substrat. En revanche, sur les supports flexibles soumis à des pliages répétés, ce film peut se fissurer si l'encre utilisée n'est pas formulée pour la flexibilité.

L'encre passe rapidement de l'état liquide à un état solide assurant un durcissement immédiat. La méthode d'impression UV offre un séchage instantané, ce qui évite les problèmes liés à l'altération de l'image lors de la manipulation du support. En sortie de machine, un contrôle rapide de l'aspect (uniformité des couleurs, netteté des contours, absence de zones mates non voulues) et un test d'adhérence par friction permettent de détecter un problème de durcissement avant de lancer une série complète. Lorsque le fichier prévoit plusieurs couches (couleur + blanc + vernis), chaque couche subit son propre cycle de durcissement avant le dépôt de la suivante : un durcissement incomplet entre deux passes se traduit par un mélange d'encres et une perte de définition. La gestion du nombre de passes et de la puissance UV par couche constitue donc un paramètre de production à part entière.

Le choix de l'encre UV dépend avant tout de la nature du support (rigide ou flexible), de la contrainte mécanique attendue (pliage, abrasion, exposition chimique) et du rendu visuel recherché. Une encre formulée pour surfaces rigides se fissure sur un support souple, tandis qu'une encre souple adhère moins bien sur du verre ou du métal. Au-delà des couleurs CMJN, l'impression UV mobilise plusieurs encres fonctionnelles selon les effets souhaités.En complément des encres couleur, deux couches fonctionnelles conditionnent fréquemment la réussite d'une impression UV. L'encre blanche sert de sous-couche sur les supports foncés ou transparents pour que les couleurs CMJN retrouvent leur intensité réelle ; sans elle, le support remonte visuellement à travers l'impression. Le vernis UV (spot UV) s'applique sur des zones précises pour créer un effet brillant ou un relief tactile, en contraste avec un fond mat. Ces deux couches sont pilotées par le logiciel RIP via des canaux dédiés, ce qui exige une préparation rigoureuse du fichier d'impression.

La technologie UV supprime les temps de séchage classiques : le support sort manipulable dès la fin du cycle d'impression, ce qui réduit les délais de production et élimine les risques de bavures lors de la manutention. Ce gain opérationnel concerne aussi bien les petites séries personnalisées que les productions récurrentes sur objets rigides.

Sur le plan du rendu visuel, la technologie UV produit des contours nets, une résolution photo précise et ouvre l'accès aux effets blanc, vernis brillant ou relief multicouche, inaccessibles avec des procédés à encres solvantées classiques. Cette polyvalence se retrouve sur les supports : verre, métal, plastique rigide ou souple, bois, céramique et papier acceptent tous l'impression UV à condition que l'adhérence soit correctement préparée.

Concernant les émissions, les encres UV ne contiennent pas de solvants volatils évaporés lors du séchage : la polymérisation se fait par réaction chimique à l'état condensé, ce qui réduit les rejets de composés organiques volatils (COV) par rapport aux encres à solvants traditionnelles. Cette différence se traduit par un atelier moins exposé aux vapeurs pendant la production, bien que les encres UV non polymérisées restent des produits chimiques à manipuler avec précaution.

La durabilité du résultat constitue également un avantage terrain : le film durci en surface résiste aux rayures, à l'humidité et aux intempéries, avec une tenue en extérieur généralement estimée entre 2 et 3 ans selon le support et les conditions d'exposition. Une stratification ou lamination prolonge cette durée au-delà de 5 ans en intérieur.

Le choix d'une imprimante UV découle directement de la nature des supports à traiter et du volume de production attendu. Quatre grandes configurations existent sur le marché B2B, chacune répondant à des contraintes de format et de flux différentes.

La gestion des couches constitue l'un des points techniques centraux de l'impression UV. Un cycle d'impression complet peut mobiliser jusqu'à quatre niveaux superposés, chacun durci avant le dépôt du suivant.

Le séquençage standard repose sur l'ordre suivant :La préparation du fichier conditionne directement la réussite de ces effets. Le vernis et le blanc se paramètrent via des tons directs nommés dans le logiciel de création (par exemple "White" ou "Varnish"), que le RIP interprète comme des canaux dédiés et distincts du CMJN. Une erreur de nommage ou d'ordre des couches dans le fichier se traduit directement par un défaut en production. Pour couvrir les requêtes, cette logique correspond aussi à l’impression encre uv quand elle mobilise des couches fonctionnelles (blanc/vernis) en plus du CMJN.

L'impression uv sur objet en mode direct (flatbed ou rotatif) atteint ses limites sur les surfaces courbes complexes, les objets aux hauteurs irrégulières ou les matériaux dont la texture empêche le maintien d'une distance constante entre la tête et le support. Dans ces cas, la technique UV DTF (Direct To Film) offre une alternative opérationnelle.

Le processus UV DTF se déroule en plusieurs étapes distinctes :
Cette méthode s'applique sur une large gamme de matériaux solides (métal, bois, cuir, verre, PVC, acrylique, carton), y compris sur des surfaces légèrement courbes inaccessibles à une tête d'impression directe. En revanche, elle ne convient pas aux supports textiles souples destinés à un usage vestimentaire, pour lesquels d'autres procédés de transfert existent. Le coût de production unitaire intègre le film consommable, ce qui justifie de comparer l'UV DTF à l'impression directe flatbed selon les volumes et la complexité des formes à traiter. Dans la pratique, ce workflow est souvent recherché sous les requêtes uv impression et print uv lorsqu’il s’agit d’imprimer puis transférer sur des objets.

Certains supports réagissent différemment à la lumière UV et nécessitent des prétraitements spécifiques pour optimiser l'adhérence de l'encre. Les surfaces très lisses (verre, métal poli, certains plastiques) accumulent des traces de graisse ou de poussière qui empêchent l'encre de s'accrocher correctement. Un nettoyage à l'alcool isopropylique avant impression réduit ce risque de façon significative. Sur les matériaux les plus récalcitrants (céramique, mélaminé, nylon, polycarbonate), l'application d'un primer UV d'adhérence (revêtement de surface à appliquer uniformément puis laisser sécher complètement avant impression) améliore la tenue du film. Dans tous les cas, un test d'adhérence sur un échantillon représentatif, par exemple un test de friction ou de rayure, reste la méthode la plus fiable pour valider le process avant de lancer une production en série.

Les variations de température peuvent affecter le processus de polymérisation de l'encre UV et entraîner des problèmes comme des changements de couleur ou une adhérence réduite sur certains supports. Une température basse augmente la viscosité de l'encre, ce qui modifie le dépôt des microgouttelettes et peut générer des irrégularités de couverture. À l'inverse, une chaleur excessive accélère la réaction et peut produire une surcuisson en surface tout en laissant les couches profondes insuffisamment durcies. La stabilité colorimétrique et la répétabilité des résultats imposent de travailler dans un environnement à température constante, idéalement entre 18 et 25 °C, et de valider les réglages en conditions réelles avant toute production longue.

L'impression de plusieurs couches nécessite que chaque couche soit durcie de manière individuelle avec la technologie UV pour éviter le mélange des encres. Un durcissement insuffisant entre deux passes entraîne un phénomène de banding (stries horizontales) ou une migration de couleur entre les couches. La gestion de la puissance UV par couche et du nombre de passes se paramètre dans le RIP : une puissance trop faible sous-cure l'encre, une puissance trop élevée peut créer une surcuisson qui fragilise la surface. L'encre blanche mérite une attention particulière : ses microparticules en suspension se déposent rapidement dans les buses si la machine reste inactive, ce qui impose des cycles de nettoyage réguliers et une agitation ou circulation continue de l'encre dans le circuit. Les buses bouchées produisent des manques dans l'impression (white lines) détectables sur un test de buses imprimé avant chaque session de production.

Les encres UV non polymérisées sont des produits chimiques qui contiennent des monomères, des oligomères et des photo-initiateurs susceptibles d'irriter la peau, les yeux et les voies respiratoires en cas de contact ou d'inhalation prolongée. Plusieurs mesures s'imposent pour travailler dans des conditions sûres :

L'expression impression led uv désigne une impression UV dont la source de durcissement est une diode électroluminescente (LED) émettant dans le spectre ultraviolet, par opposition aux systèmes équipés de lampes à vapeur de mercure ou aux halogénures métalliques. Les deux approches reposent sur le même mécanisme de polymérisation, mais diffèrent sur leurs effets opérationnels : les LED UV montent en puissance instantanément sans temps de chauffe, génèrent moins de chaleur vers le support et facilitent l'impression sur des matériaux sensibles. En production, cela se traduit aussi par une consommation énergétique souvent plus faible et une durée de vie des modules LED généralement plus élevée. Sur des machines plus anciennes, les lampes UV peuvent demander un temps de chauffe et imposer davantage de contraintes thermiques, ce qui peut influencer la stabilité de certains supports.

L’impression uv sur objet en UV direct fonctionne très bien sur des pièces planes ou sur des courbures simples, à condition de respecter les limites de hauteur d’objet et la distance tête/support imposées par la machine. Dès que la surface devient trop courbe, irrégulière ou difficile à maintenir à distance constante, le risque augmente (perte de netteté, défaut d’adhérence, zones sous-cuites). Dans ces cas, l’UV DTF peut simplifier la production : l’impression se fait sur film à plat, puis le visuel est transféré sur l’objet. Le bon choix dépend donc de la géométrie de l’objet, de la tolérance qualité et du volume à produire.

Une imprimante uv sollicite des encres qui polymérisent rapidement, ce qui impose de garder les circuits propres et les buses en bon état. Les opérations d’entretien concernent notamment le nettoyage des têtes, les purges, les tests de buses et la gestion des encres sensibles comme le blanc (sédimentation/colmatage si la circulation n’est pas maintenue). Les paramètres UV (puissance, vitesse, distance) et la qualité de préparation support influencent aussi l’encrassement et la répétabilité. En pratique, une routine simple (test de buses, nettoyage léger, stockage encres à l’abri des UV, contrôle de température) réduit les risques d’arrêts et de défauts en production.
