Comment fonctionne la gravure mécanique ?

💡 Ce qu'il faut retenir :

• La gravure mécanique enlève de la matière par contact direct d'un outil (fraise ou pointe diamant) piloté par commande numérique (CNC) selon un parcours généré en CAO/FAO.
• La chaîne de process suit six étapes : conception du fichier → génération des trajectoires → bridage de la pièce → réglage des paramètres → gravure → contrôle et finition.
• Deux grands modes d'usinage coexistent : la gravure par fraise carbure (enlèvement de copeaux, profondeur de 0,1 à 3 mm selon matériau) et la gravure par pointe de diamant (rayage sous pression, traits continus, sans rotation).
• Les matériaux compatibles couvrent les métaux (acier, inox, aluminium, laiton), les plastiques (PMMA, ABS, PC, POM) et les plastiques bi-couches utilisés en signalétique.
• La gravure mécanique par percussion (micro-percussion) produit un marquage en points successifs adapté à la traçabilité industrielle (DataMatrix, numéros de série).
• Face au laser, la gravure mécanique s'impose pour les reliefs profonds, les grands formats et les plastiques bi-couches ; le laser reste supérieur pour les micro-détails et les grandes séries rapides.

Sur un atelier de production, une machine de gravure mécanique agit par contact direct sur la pièce : l'outil enlève ou déplace de la matière en surface pour inscrire un motif, un texte, un logo ou un repère d'identification. Le pilotage s'effectue via un logiciel dédié qui traduit le fichier de conception en instructions machine précises. Cette approche produit des marquages en creux durables sur métaux, plastiques et matériaux bi-couches, et s'intègre aussi bien dans des ateliers de signalétique que sur des lignes de production industrielle.

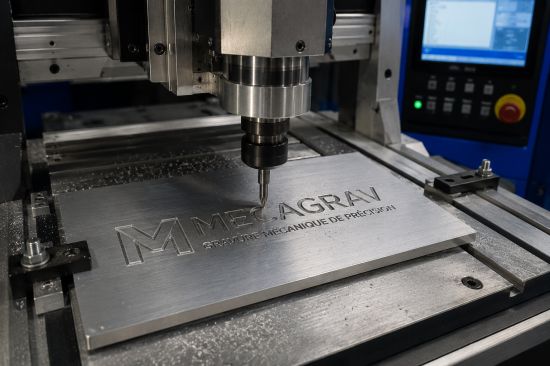

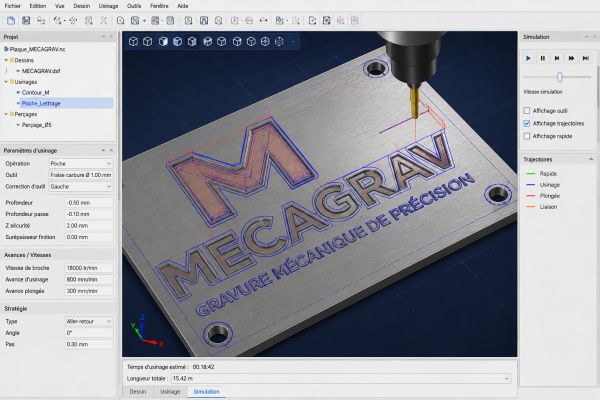

Avant tout lancement de cycle, le fichier source doit être préparé avec soin. Le motif (texte, logo, code) est créé ou importé sous forme vectorielle dans le logiciel CAO/FAO de la machine. L'opérateur choisit alors la stratégie d'usinage — contour pour un trait fin, poche pour un fond plat — et ajuste les épaisseurs de trait en fonction du diamètre de la fraise retenue. Les petits détails inférieurs au diamètre de l'outil ne pourront pas être reproduits fidèlement : ce paramètre conditionne directement la lisibilité du marquage final. Une fois les paramètres saisis, le logiciel génère les trajectoires et affiche une prévisualisation du parcours. L'opérateur vérifie :

• que l'origine machine correspond à l'origine pièce définie dans le fichier ;
• que la profondeur de passe programmée est cohérente avec la dureté du matériau ;
• que la stratégie de parcours évite les zones sensibles (bords, fixations) ;
• qu'un test à blanc (sans contact) valide le mouvement avant la première gravure réelle.

Ce travail préparatoire conditionne la répétabilité de la production, surtout en série.

Le bridage constitue l'une des étapes les plus déterminantes de la gravure sur pièces mécaniques. Une pièce qui vibre ou se déplace en cours d'usinage produit des traits irréguliers, des bavures et peut provoquer la casse de l'outil. Selon la géométrie et la matière, le maintien s'effectue par étau à mâchoires douces (pour les pièces standard), par brides et bridons (pour les pièces volumineuses ou irrégulières), ou par adhésif technique double face (pour les plaques fines). La planéité du plateau de référence doit être vérifiée avant chaque série : une inclinaison de la pièce se traduit par une profondeur de gravure inégale d'un bord à l'autre. Pour sécuriser un lancement série, l'opérateur pose d'abord la hauteur d'outil en effleurant la surface (mise à zéro Z), contrôle la mise à zéro des axes X et Y sur un point de référence connu, puis grave une première pièce test. Les copeaux produits pendant la gravure s'évacuent par aspiration ou par brosse intégrée ; sur certains métaux durs comme l'acier, une légère lubrification réduit l'échauffement et prolonge la durée de vie de la fraise. Ce contrôle sur pièce test évite de produire des séries entières de pièces défectueuses.

La gravure mécanique par percussion désigne, dans le langage courant des ateliers, la gravure réalisée par percussion ou pression d'un outil sur la matière. En gravure par fraise carbure, l'outil rotatif tourne à des vitesses pouvant atteindre 19 000 à 20 000 tr/min et se déplace selon les axes X, Y (et Z pour la profondeur) pour enlever de la matière sous forme de copeaux. Le choix de la fraise influence directement le rendu :

• La fraise en V produit un trait dont la largeur varie avec la profondeur, ce qui convient au lettrage et aux logos avec des transitions nettes.
• La fraise à fond plat creuse un sillon de largeur et de profondeur constantes, adaptée aux marquages fonctionnels et aux repères d'identification.
• La fraise boule arrondit les fonds de gorge et s'emploie sur les surfaces courbes ou pour des effets 3D.

La profondeur de passe typique oscille entre 0,1 et 3 mm selon la dureté du matériau et le rendu attendu. Sur les plastiques bi-couches, une passe superficielle suffit à révéler la couleur sous-jacente ; sur l'aluminium ou le laiton, des passes plus profondes produisent un sillon en relief tactile. La fraise s'use progressivement et doit être remplacée dès que le tracé perd en netteté, ce qui se traduit par des bavures en bord de trait ou une augmentation de l'effort de coupe perceptible à l'oreille.

La gravure mécanique par pointe de diamant repose sur un principe différent de la fraise : la pointe, montée sur un stylet métallique, est tirée ou glissée sur la surface sous une pression réglée par ressort, sans mise en rotation de l'outil. Le contact déplace et comprime la matière pour former un trait continu en creux, plutôt que d'en arracher des copeaux. Cette technique s'exécute en silence relatif et génère peu de débris. Les machines à graver le métal équipées d'une pointe diamant s'appliquent prioritairement aux matériaux durs : bronze, verre, miroir, acier doux, laiton, aluminium anodisé et inox. Sur ces surfaces, la pointe trace un sillon fin dont la largeur dépend de la pression exercée et du angle de taille de l'éclat de diamant. La gravure en creux ainsi obtenue peut ensuite recevoir une laque ou une peinture de remplissage pour augmenter le contraste visuel, notamment sur les plaques signalétiques métalliques. Face à la gravure laser, la pointe de diamant produit un relief tactile plus profond mais reste limitée sur les détails très fins : là où un laser fibre peut descendre à des spots inférieurs à 0,02 mm, le trait d'une pointe diamant se situe généralement autour de 0,1 mm. La gravure mécanique acier par pointe de diamant conserve son intérêt pour les pièces nécessitant une empreinte durable après abrasion, traitement de surface ou manipulation intensive. Le prix d'une machine de gravure mécanique à pointe de diamant varie selon la course des axes, la rigidité du bâti et les options logicielles intégrées.

La gravure par impact mécanique, aussi appelée micro-percussion, forme le marquage à partir d'une succession de points créés par un stylet en carbure ou en tungstène qui frappe la surface de façon répétée et rapide. Chaque impact crée une petite empreinte en creux ; l'ensemble des points dessine des caractères, des numéros de série ou des codes 2D (DataMatrix, QR code) lisibles par caméra de contrôle. Ce procédé s'intègre facilement sur des lignes de production : les machines de micro-percussion existent en version sur colonne, portable ou intégrable par convoyeur. Elles fonctionnent en pneumatique, en électrique ou sur batterie selon les configurations atelier. Le marquage par gravure par impact mécanique produit des empreintes résistantes à l'usure, à l'huile, à la poussière et aux chocs mécaniques, ce qui le rend adapté aux environnements sévères de l'automobile, de l'aéronautique ou du ferroviaire. Par rapport à la gravure par fraise, la micro-percussion présente un rendu en pointillés plutôt qu'en traits continus. Ce type de marquage offre moins de finesse pour les logos graphiques complexes, mais assure une lisibilité durable des codes de traçabilité même après galvanisation ou peinture sur certaines pièces. Le stylet s'use progressivement et constitue le principal consommable à surveiller dans ce process.

La gravure mécanique produit un marquage en creux dont la profondeur se règle précisément selon le matériau et l'usage. En pratique, les profondeurs courantes s'échelonnent de 0,1 mm pour un marquage superficiel sur plastique bi-couche à 3 mm pour un sillon profond sur pièce métallique devant résister à des conditions d'exploitation sévères. Ce relief tactile tient après frottements répétés, abrasion légère et exposition aux agents chimiques courants d'atelier. Le sillon en creux offre une possibilité supplémentaire absente du laser de surface : le remplissage par laque ou peinture époxy. Cette opération, appelée rechampissage, dépose une couleur contrastante dans le fond du trait pour améliorer la lisibilité visuelle sans ajouter d'épaisseur en surface. Sur des plaques aluminium brossé ou en acier poli, cette finition produit un résultat net et durable adapté à la signalétique professionnelle et à l'identification de machines industrielles. La profondeur exacte obtenue varie selon la dureté du matériau, le diamètre de la fraise et les paramètres de vitesse programmés.

La gravure mécanique traite une large gamme de matériaux rigides, ce qui explique son usage dans des secteurs aussi variés que la signalétique, l'industrie et la bijouterie. Les matériaux couramment usinés se répartissent en trois grandes familles :

• Métaux : aluminium, aluminium anodisé, laiton, cuivre, acier doux, acier inoxydable, titane et leurs alliages.
• Plastiques techniques : PMMA (plexiglas), ABS, polycarbonate (PC), POM, polyamide (PA), PVC rigide.
• Plastiques bi-couches : plaques signalétiques à deux teintes superposées, où la fraise enlève la couche supérieure pour révéler la couleur inférieure.

Certaines limites s'appliquent cependant. Les surfaces très rugueuses perturbent la régularité du trait et exigent une préparation préalable (planage, surfaçage). Les détails très fins inférieurs au diamètre minimal de la fraise (environ 0,1 mm) ne se reproduisent pas fidèlement, contrairement au laser qui atteint des spots bien inférieurs. Sur les matériaux très durs comme l'acier trempé ou les alliages à haute résistance, l'usure de la fraise s'accélère et le coût de production augmente. Enfin, la gravure mécanique acier inoxydable exige un bridage rigide et des passes progressives pour éviter le travail durcissant de surface qui rend l'usinage plus difficile au fur et à mesure.

La commande numérique confère à la gravure mécanique une capacité de répétabilité précieuse pour la production en série. Une fois le programme validé sur une pièce test, la machine reproduit le même marquage sur l'ensemble du lot avec une variation dimensionnelle faible. Les logiciels de gravure modernes gèrent les données variables : numéros de série incrémentaux, références clients, dates de fabrication ou codes alphanumériques spécifiques à chaque pièce s'intègrent directement dans le fichier de pilotage. En pratique, des gabarits de positionnement facilitent la mise en place rapide des pièces successives sans ressaisie de l'origine à chaque cycle. Sur des pièces usinées comme des outillages, des coffrets électriques ou des brides de fixation, la gravure mécanique pièce industrielle permet d'inscrire des repères de montage, des identifiants de lot ou des consignes de maintenance directement dans le métal. Pour la gravure mécanique pièce usinage, ce marquage permanent résiste aux conditions d'atelier (huile, chaleur, manipulation) bien mieux qu'une étiquette collée ou une impression à jet d'encre. Les plaques signalétiques, les étiquettes de coffrets et les repères de câblage constituent d'autres applications courantes en environnement B2B.

La gravure mécanique et le marquage laser répondent à des besoins distincts qui orientent le choix selon cinq critères concrets :

• Profondeur et relief : la gravure mécanique descend couramment jusqu'à 3 mm en profondeur et produit un sillon tactile ; le laser reste souvent en surface (jusqu'à environ 0,3 mm en gravure fibre standard), ce qui le rend moins adapté aux marquages devant résister à l'abrasion mécanique.
• Finesse des détails : le laser fibre atteint des spots inférieurs à 0,02 mm et grave des codes DataMatrix très compacts ; la fraise mécanique descend au mieux à environ 0,1 mm de largeur de trait, ce qui limite la densité des micro-codes.
• Matériaux bi-couches : les plastiques signalétiques à deux teintes se gravent exclusivement à la fraise mécanique pour révéler la couleur sous-jacente sans brûler le support ; le laser tend à carboniser la surface sur ce type de matériau.
• Consommables et usure : la gravure mécanique implique un remplacement périodique des fraises ou du stylet diamant ; le laser demande surtout l'entretien de la lentille et le remplacement des filtres d'extraction de fumées.
• Environnement atelier : la gravure mécanique génère des copeaux (aspiration nécessaire) et produit un niveau sonore plus élevé ; le laser nécessite une enceinte sécurisée et un système d'extraction des fumées, obligatoires sur certains plastiques dont l'ABS.

En résumé, la gravure mécanique marquage laser ne s'oppose pas systématiquement : les deux technologies se complètent selon la matière, la profondeur exigée et les contraintes d'atelier. La gravure mécanique s'impose sur les grands formats, les matériaux bi-couches et les pièces nécessitant un relief durable ; le laser prend l'avantage sur les séries rapides, les micro-détails et les surfaces délicates sans contact.
