Temps de lecture estimé : 11min
💡 L'essentiel à retenir :
- Dimensionner une valise étanche correctement impose de travailler sur les dimensions intérieures, qui seules représentent le volume réellement utile : les dimensions extérieures incluent les parois, charnières, poignées et valve.
- Le volume en litres se calcule à partir des dimensions intérieures en centimètres selon la formule (L × l × h) / 1000, ou en mètres selon L(m) × l(m) × h(m) × 1000.
- La mousse de calage réduit le volume disponible : prévoir une épaisseur de 25 à 30 mm minimum par paroi et un espacement de 15 à 20 mm entre chaque objet pour absorber les chocs.
- Surdimensionner une valise étanche est aussi problématique qu'une taille trop juste : les objets bougent dans la mousse, le poids à vide augmente, et le transport devient inutilement contraignant.
- Le niveau d'étanchéité IP67 couvre la poussière et une immersion temporaire jusqu'à 30 minutes ; la soupape de décompression est indispensable si la valise est transportée en avion ou en altitude.
- Pour le transport aérien, les dimensions extérieures saillantes (roues, poignées, valve) s'ajoutent à l'encombrement global ; les limites cabine et soute varient selon la compagnie et doivent être vérifiées avant chaque voyage.
Choisir une valise étanche sans méthode revient à tirer à pile ou face : trop petite, le matériel ne rentre pas ; trop grande, il se déplace à l'intérieur et la protection devient illusoire. Un dimensionnement fiable repose donc sur la mesure précise des équipements, l’ajout de marges adaptées autour de chaque élément et la prise en compte de la mousse, des accessoires, de l’étanchéité et des contraintes de transport.
Obtenez un devis pour une valise étanche

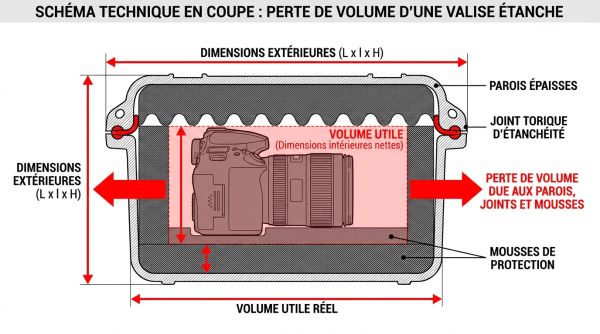

Pourquoi perd-on du volume utile dans une valise étanche ?
Une valise antichoc annoncée à 40 litres ne propose jamais 40 litres de volume réellement utilisable. L'écart entre le volume affiché et le volume utile provient de plusieurs sources cumulées, qu'il est nécessaire d'identifier avant tout calcul.Les quatre principales sources de perte de volume sont les suivantes :
- L'épaisseur des parois : une valise en polypropylène injecté ou en ABS renforcé présente des parois de 4 à 8 mm d'épaisseur chacune, ce qui réduit mécaniquement les dimensions intérieures sur les six faces.
- Le joint d'étanchéité périphérique : le joint en silicone ou en EPDM qui assure l'étanchéité IP67 occupe un volume en creux sur la ligne de fermeture et peut créer une zone inutilisable en bordure.
- La mousse de calage : même une mousse prédécoupée de 25 mm d'épaisseur posée sur les six faces retire en pratique plus de 10 cm sur chaque axe dimensionnel.
- La forme des objets : un objet à géométrie complexe (drone, objectif photo, appareil de mesure avec antenne) génère des zones mortes autour de lui que la mousse remplit mais que le matériel n'occupe pas.
La conséquence directe est simple : le volume brut affiché dans les caractéristiques techniques d'une valise correspond au volume de la cavité intérieure sans aucun aménagement. Dès que la mousse entre en jeu, le volume réellement exploitable peut être inférieur de 20 à 35 % selon la configuration.
Vous êtes fournisseur de valise étanche ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Comment lister et mesurer le matériel à protéger ?
La méthode de relevé d'encombrement est l'étape fondatrice du dimensionnement. Une seule mesure approximative peut conduire à commander une valise d'une taille inadaptée.Voici la procédure à suivre, dans l'ordre :
- Lister tous les éléments à transporter : matériel principal, accessoires, câbles enroulés, chargeurs, batteries, télécommandes, outils de maintenance, documents.
- Mesurer chaque objet au point le plus large dans chaque axe (L × l × h) avec un mètre ruban ou un pied à coulisse pour les petits éléments.
- Prendre en compte les éléments saillants : antennes pliées, poignées, boutons, vis, anses, connecteurs exposés.
- Décider de l'organisation en couches ou côte à côte avant de calculer, car cela détermine la hauteur intérieure nécessaire.
- Noter le niveau de fragilité de chaque objet pour adapter l'épaisseur de mousse autour de lui.
| Objet | L (mm) | l (mm) | h (mm) | Éléments saillants | Fragilité |
|---|---|---|---|---|---|
| Drone compact replié | 320 | 210 | 90 | Rotors non démontables | Élevée |
| Radiocommande | 220 | 130 | 80 | Manettes | Moyenne |
| 2 batteries LiPo | 150 | 60 | 45 (chacune) | Connecteurs | Élevée |
| Câble USB-C enroulé | 80 | 80 | 20 | Aucun | Faible |
| Objet : Drone compact replié | |
|---|---|
| L (mm) | 320 |
| l (mm) | 210 |
| h (mm) | 90 |
| Éléments saillants | Rotors non démontables |
| Fragilité | Élevée |
| Objet : Radiocommande | |
|---|---|
| L (mm) | 220 |
| l (mm) | 130 |
| h (mm) | 80 |
| Éléments saillants | Manettes |
| Fragilité | Moyenne |
| Objet : 2 batteries LiPo | |
|---|---|
| L (mm) | 150 |
| l (mm) | 60 |
| h (mm) | 45 (chacune) |
| Éléments saillants | Connecteurs |
| Fragilité | Élevée |
| Objet : Câble USB-C enroulé | |
|---|---|
| L (mm) | 80 |
| l (mm) | 80 |
| h (mm) | 20 |
| Éléments saillants | Aucun |
| Fragilité | Faible |

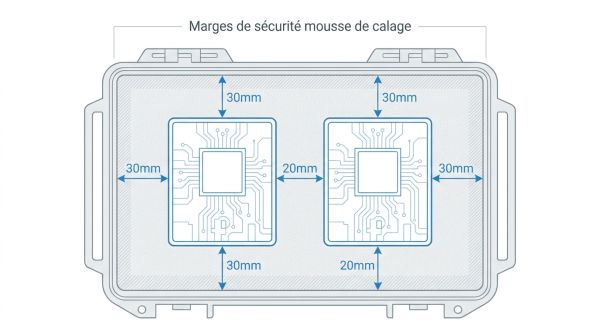

Comment fixer des marges de sécurité sans surdimensionner ?
Les marges de sécurité servent à deux fonctions distinctes : absorber les chocs transmis à la valise et permettre une manipulation aisée du matériel à l'insertion et au retrait. Elles ne doivent pas être arbitraires.Les règles pratiques à appliquer sont les suivantes :
- Prévoir 25 à 30 mm de mousse entre l'objet et chaque paroi de la valise pour les objets fragiles comme l'électronique ou l'optique.
- Prévoir 15 à 20 mm de mousse entre deux objets adjacents pour éviter les transmissions de chocs d'un équipement à l'autre.
- Ajouter 5 à 10 mm supplémentaires autour des éléments saillants (antennes, connecteurs) pour ne pas contraindre leur structure.
- Limiter la marge totale à ces valeurs : au-delà, la valise grossit inutilement sans gagner en protection réelle.
Un repère simple : pour un objet de dimensions 320 × 210 × 90 mm avec une marge de 30 mm par paroi, la zone de mousse nécessaire dans la valise atteint 380 × 270 × 150 mm, soit un bloc de 15,4 litres pour un objet de 6 litres. La mousse représente donc plus du double du volume de l'objet.
Comment convertir des dimensions intérieures en volume utile ?
Le calcul du volume en litres s'effectue exclusivement à partir des dimensions intérieures de la valise, jamais depuis les dimensions extérieures. Les deux formules équivalentes sont :
- En centimètres : Volume (L) = (L × l × h) / 1000
- En mètres : Volume (L) = L(m) × l(m) × h(m) × 1000

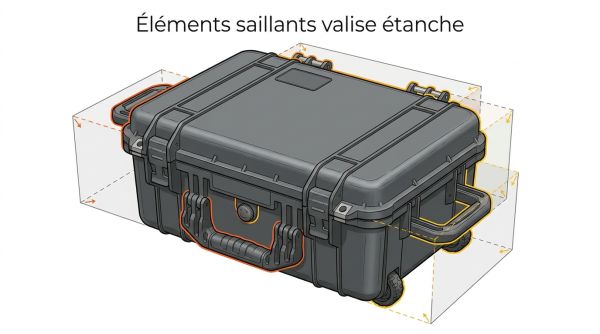

Que vérifier sur les dimensions extérieures et les éléments saillants ?
Les dimensions extérieures d'une valise étanche sont systématiquement supérieures aux dimensions intérieures, et leur écart varie selon la conception du modèle. Plusieurs éléments gonflent l'encombrement externe sans rien ajouter au volume utile :
- Les poignées latérales et supérieures ajoutent 20 à 40 mm sur la hauteur ou la largeur selon leur conception.
- Les charnières dépassent de 10 à 20 mm en profondeur à l'arrière de la valise.
- La valve de décompression ajoute un relief de 10 à 15 mm sur une face latérale.
- Les roulettes, sur les modèles à roulettes, ajoutent 30 à 60 mm en hauteur ou en profondeur selon leur positionnement.
Ces éléments ont une importance directe dans deux situations : le rangement en espace contraint (coffre de véhicule, casier, rack) et le transport aérien, où les gabarits de contrôle mesurent les dimensions extérieures totales, saillances comprises.

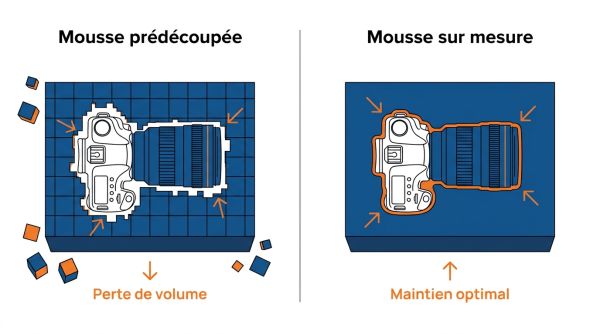

Comment choisir la mousse et l'organisation interne sans gaspiller ?
Le choix de la mousse conditionne directement le volume effectivement perdu à l'intérieur de la valise. Quatre options coexistent, avec des performances très différentes selon les besoins.
| Option mousse | Avantages | Limites | Cas d'usage |
|---|---|---|---|
| Prédécoupée en cubes (pick and pluck) | Rapide, sans outil, reconfigurable | Perte de volume importante, bords non nets | Prototypage, configuration évolutive |
| Mousse alvéolée plaque | Légère, bonne absorption chocs, souple | Moins de maintien latéral, épaisseur variable | Couvercle, protection complémentaire |
| Découpe sur mesure (CNC ou manuelle) | Précision maximale, zéro volume mort | Nécessite un plan précis, non reconfigurable | Matériel fixe, usage intensif |
| Cloisons amovibles | Volume perdu minimal, grande flexibilité | Protection choc inférieure à la mousse | Outillage, accessoires non fragiles |
| Option mousse : Prédécoupée en cubes (pick and pluck) | |
|---|---|
| Avantages | Rapide, sans outil, reconfigurable |
| Limites | Perte de volume importante, bords non nets |
| Cas d'usage | Prototypage, configuration évolutive |
| Option mousse : Mousse alvéolée plaque | |
|---|---|
| Avantages | Légère, bonne absorption chocs, souple |
| Limites | Moins de maintien latéral, épaisseur variable |
| Cas d'usage | Couvercle, protection complémentaire |
| Option mousse : Découpe sur mesure (CNC ou manuelle) | |
|---|---|
| Avantages | Précision maximale, zéro volume mort |
| Limites | Nécessite un plan précis, non reconfigurable |
| Cas d'usage | Matériel fixe, usage intensif |
| Option mousse : Cloisons amovibles | |
|---|---|
| Avantages | Volume perdu minimal, grande flexibilité |
| Limites | Protection choc inférieure à la mousse |
| Cas d'usage | Outillage, accessoires non fragiles |

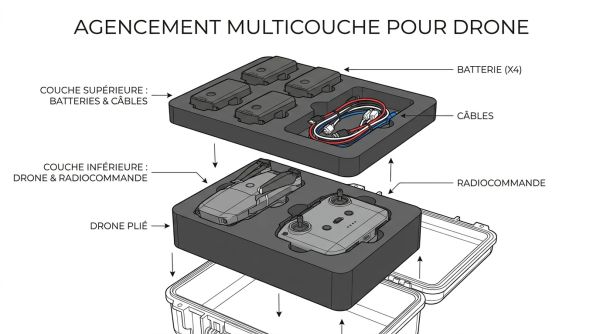

La stratégie d'agencement repose sur deux principes. D'abord, placer les objets les plus lourds au fond de la valise (partie base) pour abaisser le centre de gravité. Ensuite, regrouper les éléments par niveau de fragilité pour adapter l'épaisseur de mousse par zone. Pour les objets irréguliers, une vue de dessus sur papier permet d'optimiser l'occupation en 2D avant de commander la mousse, en testant différentes orientations et rotations.
Quel niveau d'étanchéité et quelles options de protection viser ?
L'étanchéité d'une valise rigide se quantifie à travers l'indice IP, qui combine deux chiffres : le premier indique la protection contre les solides (poussière), le second contre les liquides (eau). Pour les usages professionnels les plus courants, deux indices s'imposent. :
- L'IP65 protège contre la poussière et les jets d'eau dans toutes les directions, ce qui couvre les environnements de chantier, les conditions météo défavorables et le transport en véhicule ouvert.
- L'IP67 ajoute la résistance à une immersion temporaire jusqu'à 1 mètre de profondeur pendant 30 minutes, adapté aux usages sur terrain humide, en bateau ou en zone d'intempéries sévères.
Quatre points sont à contrôler lors du choix :
- L'indice IP déclaré : vérifier qu'il correspond à l'usage réel prévu, en distinguant IP65 (jets d'eau) et IP67 (immersion).
- L'état du joint périphérique : le joint silicone ou EPDM doit être exempt de coupure, de déformation et correctement logé dans sa gorge pour garantir l'étanchéité dans la durée.
- La qualité des fermetures : les loquets ou fermetures à came doivent exercer une pression uniforme sur tout le pourtour du joint.
- La soupape de décompression : lors d'un transport aérien ou d'une montée en altitude, la pression atmosphérique baisse. Sans soupape, le différentiel de pression entre l'intérieur et l'extérieur peut rendre la valise extrêmement difficile à ouvrir, voire endommager le joint. La soupape d'équilibrage compense automatiquement ce différentiel tout en maintenant l'étanchéité à la poussière.
Comment valider poids total et contraintes de transport ?
Le poids total d'une valise étanche chargée est souvent sous-estimé lors du dimensionnement. Une valise rigide en polypropylène d'un volume de 20 litres pèse entre 2 et 4 kg à vide selon sa taille et sa construction ; les grandes valises dépassent facilement 5 à 7 kg à vide. Avant de valider un modèle, il est utile de vérifier les éléments suivants :
- Le poids à vide de la valise, disponible dans la fiche technique du fabricant.
- Le poids total en charge : poids à vide + poids du matériel + poids de la mousse (compter 0,5 à 1,5 kg pour la mousse selon le volume).
- La résistance de la ou des poignées : vérifier la charge maximale déclarée, notamment pour les valises dépassant 10 kg en charge.
- La présence de roulettes si le poids dépasse 12 à 15 kg, pour éviter les contraintes musculo-squelettiques lors des déplacements prolongés.
Exemples chiffrés : comment dimensionner une valise étanche selon l’usage ?
Scénario 1 : drone de cartographie + radiocommande + 4 batteries
Le matériel comprend un drone replié (340 × 230 × 95 mm), une radiocommande (240 × 140 × 85 mm), quatre batteries LiPo (140 × 60 × 45 mm chacune) et un câble de charge (80 × 80 × 20 mm). Organisation retenue : drone et radiocommande côte à côte en couche basse, batteries groupées en couche haute.Calcul de l'espace nécessaire (avec 30 mm de mousse par paroi et 20 mm entre objets) :
- Longueur : 340 + 240 + 20 (espace) + 60 (marges parois) = 660 mm
- Largeur : max(230, 140) + 60 = 290 mm
- Hauteur : 95 + 45 + 20 (espace) + 60 = 220 mm
- Volume nécessaire : (660 × 290 × 220) / 1 000 000 = 42,1 litres. Une valise avec des dimensions intérieures d'environ 680 × 300 × 230 mm convient.
Scénario 2 : boîtier photo + 2 objectifs + accessoires
Le matériel comprend un boîtier reflex ou hybride (155 × 115 × 85 mm), deux objectifs (objectif court : Ø 80 mm × 95 mm ; objectif long : Ø 90 mm × 185 mm), un flash (130 × 80 × 80 mm), deux batteries et deux cartes mémoire.Organisation : boîtier central, objectifs en position verticale de part et d'autre, flash et petits accessoires dans les espaces résiduels.Calcul (30 mm mousse parois, 20 mm entre objets) :
- Longueur : 155 + 80 + 80 + 40 (entre objets) + 60 = 415 mm
- Largeur : max(115, 90, 185) + 60 = 245 mm
- Hauteur : max(85 avec objectif monté) ≈ 130 + 60 = 190 mm
- Volume nécessaire : (415 × 245 × 190) / 1 000 000 ≈ 19,3 litres. Une valise de dimensions intérieures autour de 420 × 250 × 190 mm suffit amplement, avec mousse découpée sur mesure.
Scénario 3 : kit de mesure terrain (appareils de métrologie)
Le matériel comprend un analyseur portable (260 × 120 × 65 mm), un hygromètre (180 × 80 × 50 mm), deux sondes avec câbles (longueur dépliée 450 mm, diamètre 30 mm), un chargeur (120 × 80 × 40 mm) et une documentation.Organisation : appareils en couche centrale, sondes bobinées dans des logements cylindriques découpés en mousse.Calcul (25 mm mousse parois, 15 mm entre objets) :
- Longueur : 260 + 180 + 15 + 50 = 505 mm
- Largeur : max(120, 80) + 50 = 170 mm
- Hauteur : 65 + 50 = 115 mm (couche unique)Volume nécessaire : (505 × 170 × 115) / 1 000 000 ≈ 9,9 litres. Une valise de 380 × 270 × 115 mm intérieur (référence courante sur le marché) couvre ce besoin avec peu de marge.
| Scénario | Dimensions int. cibles | Volume int. (L) | Mousse recommandée | IP cible |
|---|---|---|---|---|
| Drone + radiocommande + batteries | 680 × 300 × 230 mm | 47 L | Sur mesure CNC | IP67 + soupape |
| Boîtier photo + objectifs | 420 × 250 × 190 mm | 20 L | Sur mesure ou pick and pluck | IP67 |
| Kit métrologie terrain | 380 × 270 × 115 mm | 12 L | Sur mesure découpe manuelle | IP65 ou IP67 |
| Scénario : Drone + radiocommande + batteries | |
|---|---|
| Dimensions int. cibles | 680 × 300 × 230 mm |
| Volume int. (L) | 47 L |
| Mousse recommandée | Sur mesure CNC |
| IP cible | IP67 + soupape |
| Scénario : Boîtier photo + objectifs | |
|---|---|
| Dimensions int. cibles | 420 × 250 × 190 mm |
| Volume int. (L) | 20 L |
| Mousse recommandée | Sur mesure ou pick and pluck |
| IP cible | IP67 |
| Scénario : Kit métrologie terrain | |
|---|---|
| Dimensions int. cibles | 380 × 270 × 115 mm |
| Volume int. (L) | 12 L |
| Mousse recommandée | Sur mesure découpe manuelle |
| IP cible | IP65 ou IP67 |
Quelles erreurs de dimensionnement reviennent le plus souvent ?
Certaines erreurs reviennent systématiquement lors du choix d'une valise étanche et conduisent soit à une valise inadaptée, soit à une mauvaise protection du matériel.
- Se baser sur les dimensions extérieures pour estimer le contenu : les parois, charnières et joint réduisent le volume utile de 15 à 25 % selon le modèle. Il faut toujours utiliser les dimensions intérieures.
- Ne pas intégrer la mousse dans le calcul : commander une valise dont les dimensions intérieures correspondent exactement au matériel, sans marge pour la mousse, garantit que rien ne rentre.
- Appliquer des marges excessives : une marge de 60 ou 70 mm par paroi est inutile pour du matériel électronique standard et génère une valise bien trop grande, lourde et encombrante.
- Oublier les accessoires et câbles dans le relevé d'encombrement : ils occupent en réalité 15 à 25 % du volume total et sont souvent oubliés lors de la première estimation.
- Ignorer le poids à vide de la valise : une grande valise étanche rigide pèse 4 à 7 kg à vide. Ajoutés au matériel, le total peut dépasser les limites de portage ou les franchises bagages.
- Choisir des compartiments inutiles : certains modèles intègrent des séparations de série qui ne correspondent pas à la forme du matériel et réduisent la flexibilité de l'aménagement.
- Négliger la soupape de décompression pour un usage avion : sans elle, la valise peut devenir très difficile à ouvrir après un vol, voire détériorer son propre joint sous la pression différentielle.
FAQ : dimensionnement et volume utile des valises étanches
Comment calculer le volume utile d'une valise étanche ?
Le volume utile se calcule à partir des dimensions intérieures en centimètres selon la formule (L × l × h) / 1000. Pour une valise affichant 450 × 300 × 200 mm en dimensions intérieures, le volume est de (45 × 30 × 20) / 1000 = 27 litres. Ce chiffre représente la cavité brute avant mousse. Une fois la mousse installée, le volume réellement accessible diminue de 20 à 35 % selon l'épaisseur retenue.
Quelle est la différence entre dimensions intérieures et dimensions extérieures ?
Les dimensions intérieures correspondent à l'espace disponible à l'intérieur de la valise, mesurées bord à bord de la cavité. Les dimensions extérieures intègrent les parois, les charnières, les poignées et la valve, et ne renseignent pas sur ce que la valise peut contenir. Pour dimensionner un contenu, seules les dimensions intérieures sont pertinentes. Les dimensions extérieures sont utiles pour vérifier la compatibilité avec un gabarit de transport ou un espace de rangement.
Quelle épaisseur de mousse prévoir autour du matériel ?
Pour les équipements électroniques et optiques, une épaisseur de 25 à 30 mm entre l'objet et chaque paroi constitue un repère solide pour absorber les chocs courants liés au transport. Entre deux objets adjacents, 15 à 20 mm suffisent. Ces valeurs peuvent être réduites à 15 mm pour des accessoires peu fragiles comme des câbles ou des chargeurs.
L'indice IP67 est-il suffisant pour un usage professionnel en extérieur ?
L'IP67 couvre la poussière intégrale et une immersion jusqu'à 1 mètre pendant 30 minutes. Pour la grande majorité des usages terrain (photo, métrologie, électronique industrielle), ce niveau est adapté. L'IP68, qui couvre des immersions prolongées à plus d'un mètre, concerne des usages sous-marins ou de très haute exposition à l'eau que peu de cas professionnels courants requièrent.
Peut-on transporter une valise étanche IP67 en avion sans soupape ?
Une valise hermétiquement fermée sans soupape est exposée à un différentiel de pression lors de la montée en altitude. En soute, ce différentiel peut atteindre 0,3 à 0,5 bar. La valise peut devenir très difficile à ouvrir à l'arrivée et, sur le long terme, le joint peut se déformer. La soupape d'équilibrage de pression résout ce problème en permettant à l'air de circuler tout en filtrant la poussière, ce qui maintient l'accessibilité de la valise sans dégrader l'étanchéité lors des conditions normales d'usage.
Comment vérifier que la valise passe en cabine avion ?
Seules les dimensions extérieures, saillances comprises (poignées, roulettes, valve), sont contrôlées par les compagnies via leurs gabarits. Les formats cabine se situent généralement autour de 55 × 40 × 20 cm, mais ces valeurs varient selon la compagnie, le type de billet et la politique en vigueur. Il est nécessaire de vérifier les conditions applicables directement auprès de la compagnie au moment de la réservation. Une valise étanche avec roulettes et poignées intégrées peut facilement dépasser ces gabarits même si ses dimensions nominales semblent compatibles.
Nos valises étanches les plus populaires sur hellopro.fr
Ventilmal
665.08 € HT
Envoyer un message
Prix sur demande
Envoyer un message
