Temps de lecture estimé : 7min
💡 Ce qu'il faut retenir :
- La charge utile réelle d'une remorque industrielle intra-site se calcule en multipliant la charge maximale transportée par un coefficient dynamique de 1,2 à 1,4.
- Les capacités standard couvrent trois segments : environ 500 kg (léger), environ 1 000 kg (intermédiaire), 2 à 5 t (lourd), avec des solutions sur-mesure jusqu'à 15 t.
- Le choix entre 1 et 2 essieux directeurs conditionne directement le rayon de braquage et la praticabilité en train de remorques.
- Les roues de Ø 350 à 400 mm en caoutchouc, polyuréthane ou pneumatique s'adaptent selon la nature du sol et la vitesse de circulation (6 à 10 km/h en usage courant, ≤ 20 km/h selon les configurations).
- Un frein de parking reste un équipement de sécurité non négociable sur toute remorque tractée.
- Surdimensionner augmente le gabarit, les coûts d'achat et de maintenance, et réduit la manœuvrabilité en allées étroites.
Obtenez des devis pour une remorque industrielle
Choisir une remorque industrielle trop grande coûte autant que d'en choisir une trop petite. Le suréquipement alourdit le TCO (coûts d'achat, d'entretien, de maintenance), complique les manœuvres en allées étroites et génère un gabarit inadapté aux circulations internes. À l'inverse, un sous-dimensionnement expose à la surcharge mécanique, à la casse prématurée et à des risques de sécurité réels pour les opérateurs. La seule voie fiable passe par une méthode structurée, construite à partir des données réelles de vos flux avant toute décision d'achat de remorque industrielle ou de spécification.
Étape 1 : Cartographier vos flux internes avant de choisir votre équipement
Avant toute spécification technique, la donnée d'entrée est le flux réel. Un dimensionnement calqué sur un besoin mal qualifié produit systématiquement un équipement inadapté.
Évaluer la charge, le volume et la fréquence de rotation
La fréquence d'utilisation change radicalement la nature du matériel à retenir. Une remorque sollicitée 2 à 3 fois par semaine n'exige pas le même niveau de robustesse qu'une remorque intégrée à un circuit de milk run cadencé toutes les heures.
Les paramètres à mesurer systématiquement sont :
Les paramètres à mesurer systématiquement sont :
- Poids maximal fréquemment transporté (en kg ou tonnes) — ne pas retenir uniquement le pic exceptionnel.
- Volume et encombrement des charges (longueur, largeur, hauteur, conditionnement : bacs, palettes, pièces nues).
- Fréquence de rotation : nombre de voyages par poste, par jour, par semaine.
- Distance parcourue par trajet : un train de remorques devient pertinent dès 100 mètres de distance interne.
- Points de chargement et de déchargement : nombre d'arrêts sur le circuit, accessibilité des quais ou zones de stockage.
Identifier les contraintes de l'environnement intra-site
L'environnement physique du site conditionne le gabarit maximal admissible et le type de roues à retenir.
Les contraintes à documenter avant spécification incluent : largeur des allées et portes de passage, présence de pentes (même légères, elles influencent le freinage et la traction), qualité du sol (béton lisse, dalles industrielles, revêtement extérieur en enrobé ou graviers), zones à trafic mixte piétons/engins, transitions intérieur/extérieur nécessitant des roues résistantes aux variations de sol. Un relevé de ces contraintes en amont évite les mauvaises surprises lors de la mise en service.
Les contraintes à documenter avant spécification incluent : largeur des allées et portes de passage, présence de pentes (même légères, elles influencent le freinage et la traction), qualité du sol (béton lisse, dalles industrielles, revêtement extérieur en enrobé ou graviers), zones à trafic mixte piétons/engins, transitions intérieur/extérieur nécessitant des roues résistantes aux variations de sol. Un relevé de ces contraintes en amont évite les mauvaises surprises lors de la mise en service.
Étape 2 : Dimensionner la capacité utile et appliquer les bons coefficients
Segmentation des charges : du léger au matériel sur-mesure
Les remorques industrielles tractables couvrent un spectre large. Trois segments structurent le marché :
- Segment léger (500 kg) : flux de bacs, caisses légères, contenants vides — solutions compactes, maniables, adaptées aux zones de production resserrées.
- Segment intermédiaire (1 000 kg) : palettes standard, outillage, composants d'assemblage — le segment le plus courant en environnement d'usine ou d'entrepôt.
- Segment lourd (2 à 5 t) : moules industriels, bobines, équipements de production — exige une structure renforcée, des essieux dimensionnés et un tracteur adapté.
- Sur-mesure (jusqu'à 15 t) : pièces volumineuses ou charges spécifiques nécessitant une conception sur devis.

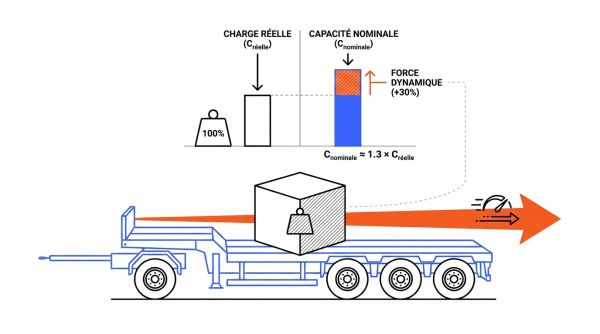

L'importance du coefficient dynamique pour éviter la casse
La charge nominale affichée sur une remorque correspond à une charge statique. En exploitation, les accélérations, freinages et irrégularités du sol génèrent des efforts supplémentaires sur la structure, les essieux et les roues.
Règle de dimensionnement : appliquer un coefficient dynamique de 1,2 à 1,4 à la charge maximale réelle.
Exemple : pour un flux récurrent de 800 kg, la capacité nominale retenue doit être d'au moins 800 × 1,3 = 1 040 kg, soit une remorque spécifiée à 1 000–1 200 kg minimum selon les options disponibles.
Ce coefficient couvre également les imprécisions de pesée des charges et les éventuels pics de chargement non anticipés.
Exemple : pour un flux récurrent de 800 kg, la capacité nominale retenue doit être d'au moins 800 × 1,3 = 1 040 kg, soit une remorque spécifiée à 1 000–1 200 kg minimum selon les options disponibles.
Ce coefficient couvre également les imprécisions de pesée des charges et les éventuels pics de chargement non anticipés.
La répartition de la charge par essieu mérite aussi vérification : une charge mal centrée sur le plateau génère une surcharge sur l'essieu avant ou arrière, entraînant usure prématurée des roues et instabilité en traction.
Étape 3 : Définir le gabarit du plateau et les interfaces de chargement
Choix des dimensions et maîtrise du centre de gravité
Les dimensions utiles du plateau (longueur × largeur) découlent directement de l'encombrement des charges et des contraintes de passage. Un plateau surdimensionné génère un porte-à-faux latéral ou longitudinal qui dégrade la stabilité de l'ensemble en virage.

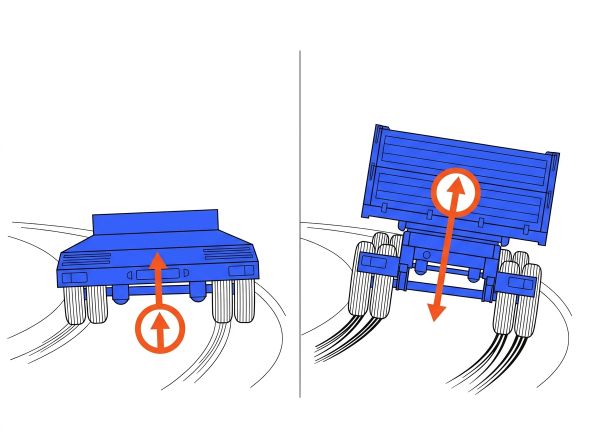

La hauteur du plateau influence directement la stabilité. Un plateau bas (autour de 400 à 600 mm) abaisse le centre de gravité de l'ensemble chargé et améliore la tenue dans les courbes. Un plateau haut facilite le chargement et le déchargement manuel, mais dégrade la stabilité sur charges lourdes ou volumineuses. Le bon compromis se définit en fonction de la méthode de manutention utilisée sur le site.
La hauteur du plateau influence directement la stabilité. Un plateau bas (autour de 400 à 600 mm) abaisse le centre de gravité de l'ensemble chargé et améliore la tenue dans les courbes. Un plateau haut facilite le chargement et le déchargement manuel, mais dégrade la stabilité sur charges lourdes ou volumineuses. Le bon compromis se définit en fonction de la méthode de manutention utilisée sur le site.
Assurer la compatibilité avec vos équipements de manutention actuels
Le mode de chargement détermine une partie des contraintes de conception du plateau.
- Chargement par chariot élévateur : le plateau doit présenter des encoches ou une hauteur libre suffisante pour l'engagement des fourches (hauteur standard des fourches à vide : 150 à 200 mm). La largeur du plateau doit être compatible avec l'écartement des fourches du chariot disponible sur site.
- Chargement par pont roulant : la remorque doit intégrer des anneaux d'élingage ou des points d'ancrage certifiés pour les charges concernées. La hauteur du plateau importe moins, mais la résistance du châssis aux efforts de levage doit être vérifiée avec le fabricant.
Étape 4 : Sélectionner le système de roulage et la direction adéquate

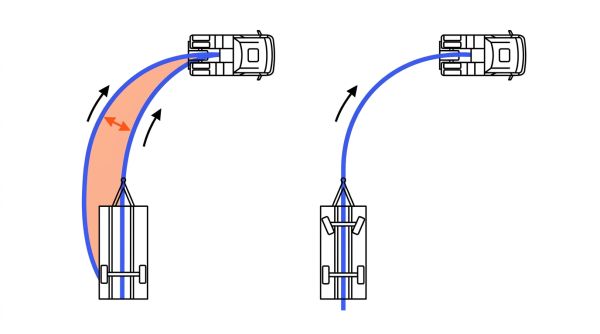

1 ou 2 essieux directeurs : quel impact sur la trajectoire ?
Le nombre d'essieux directeurs est le paramètre qui détermine la capacité de manœuvre de la remorque, en particulier dans les virages serrés et en configuration train.
- 1 essieu directeur (avant) : la remorque suit la trajectoire du tracteur avec un léger décalage latéral (ripage) en virage. Ce système convient aux circulations en ligne droite ou avec des courbes larges. Il est moins coûteux et plus robuste mécaniquement.
- 2 essieux directeurs (système monotrace) : les roues avant et arrière pivotent de façon coordonnée, ce qui permet à la remorque de suivre exactement la trajectoire du tracteur — roue dans roue. Ce système devient indispensable en configuration train (plusieurs remorques en file), ou lorsque les allées sont étroites et les virages serrés. En train monotrace, chaque remorque suit la précédente sans elargissement de trajectoire.
Le type de pivot d'essieu influence aussi la praticabilité :
- Couronne à billes : pivot central bas, faible hauteur de plateau, excellente manœuvrabilité, adapté aux charges moyennes.
- Fusées directrices : pivot par roues indépendantes, plus adapté aux charges lourdes, hauteur de plateau plus élevée.
Bien paramétrer ses roues selon la nature du sol et la vitesse
Les roues constituent l'interface directe entre la remorque et le sol. Leur diamètre, leur largeur et leur matière conditionnent l'adhérence, le franchissement d'obstacles et l'usure.
Diamètre : un diamètre de Ø 350 à 400 mm assure un franchissement correct des joints de sol, des seuils de porte et des petits obstacles en environnement industriel intérieur.

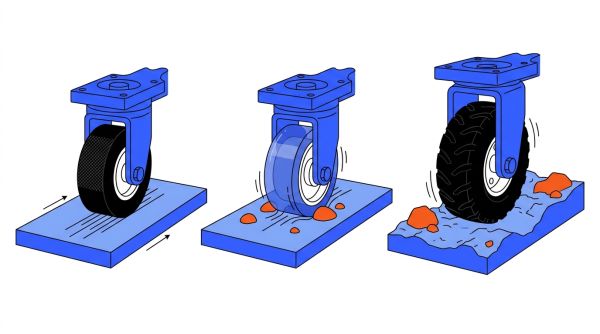

Matière :
Diamètre : un diamètre de Ø 350 à 400 mm assure un franchissement correct des joints de sol, des seuils de porte et des petits obstacles en environnement industriel intérieur.
Matière :
- Caoutchouc plein : silencieux, non marquant, adapté aux sols intérieurs lisses, résistant aux coupures — le choix standard pour la majorité des flux intra-atelier.
- Polyuréthane (PU) : faible résistance au roulement, bonne durabilité, non marquant — recommandé pour sols lisses et charges élevées avec traction électrique.
- Pneumatique : absorption des vibrations et franchissement de seuils — adapté aux usages extérieurs ou aux sols dégradés, mais nécessite un entretien régulier (pression, usure).
La vitesse de déplacement joue également un rôle : les flux intra-site se déroulent généralement entre 6 et 10 km/h, avec une limite maximale de 20 km/h dans certains contextes (zones extérieures, allées dégagées). Au-delà de 10 km/h en configuration train, la stabilité de l'ensemble doit être vérifiée et le type de roues adapté en conséquence.
Étape 5 : Intégrer les exigences de sécurité et d'attelage en exploitation
Dispositifs de freinage et d'attelage indispensables
Le frein de parking figure parmi les équipements de sécurité non négociables sur toute remorque industrielle tractable. Il immobilise la remorque lors des opérations de chargement/déchargement et en cas d'arrêt prolongé sur une zone en légère pente. Sans ce dispositif, le risque de dérive spontanée — même sur un sol apparemment plat — est réel.
Le timon à ressort absorbe les chocs au démarrage et au freinage du tracteur, réduisant les efforts de traction sur l'attelage et les contraintes transmises à la charge. Il améliore le confort de conduite et la durée de vie de la structure.
L'attelage (œil/crochet) doit être compatible avec le système d'accrochage du tracteur utilisé sur site. Vérifier la correspondance avant toute commande évite les reprises coûteuses en atelier.
Le timon à ressort absorbe les chocs au démarrage et au freinage du tracteur, réduisant les efforts de traction sur l'attelage et les contraintes transmises à la charge. Il améliore le confort de conduite et la durée de vie de la structure.
L'attelage (œil/crochet) doit être compatible avec le système d'accrochage du tracteur utilisé sur site. Vérifier la correspondance avant toute commande évite les reprises coûteuses en atelier.
Règles d'exploitation sécurisée d'un train logistique
La constitution d'un train de remorques obéit à des règles physiques strictes :

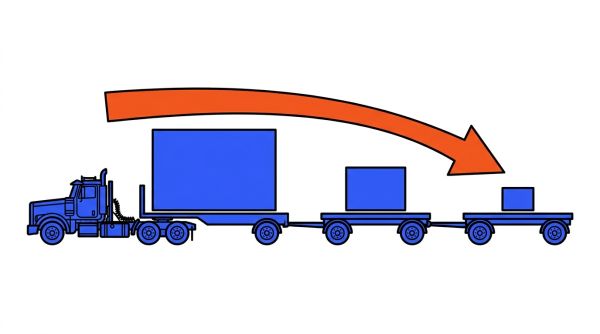

- Placer les charges les plus lourdes en tête de train, près du tracteur. Les charges légères occupent les remorques arrière. Cette disposition améliore la stabilité dynamique de l'ensemble et réduit le risque d'oscillation des dernières remorques.
- Respecter un nombre maximal de remorques par train, défini par la capacité de traction du tracteur et les contraintes de visibilité du conducteur.
- Séparer strictement les flux piétons et les circuits de train par un balisage au sol, des barrières de sécurité ou des plages horaires dédiées. La circulation en train augmente l'angle mort latéral et allonge la distance de freinage.
- Inspecter l'attelage avant chaque départ : vérification visuelle du verrouillage des crochets, contrôle du timon, arrimage des charges sur chaque remorque.
Étape 6 : Arbitrer entre besoin réel et options pour maîtriser le TCO
Chaque option ajoutée à une remorque augmente le prix d'achat, le poids total, la complexité de maintenance et parfois le gabarit. Le tableau ci-dessous aide à arbitrer chaque option selon son utilité réelle.
| Option | Utile si... | Inutile si... | Impact TCO |
|---|---|---|---|
| Ridelles (2 à 4 côtés) | Charges susceptibles de tomber, bacs non liés | Charges rigides stables, palettes filetées | Faible à l'achat, nulle en maintenance |
| Étagères / structure verticale | Flux de bacs légers empilables | Charges lourdes ou de grande hauteur | Réduit la capacité de charge utile |
| Habillage tôle vs tube | Tôle : protection charge fragile ; tube : allège la structure | Charges ne nécessitant pas de protection latérale | Tôle plus lourde, entretien peinture |
| Revêtement antidérapant | Charges susceptibles de glisser (ronds, pièces lisses) | Charges en palettes ou bacs stables | Coût marginal, remplacement périodique |
| Kit intempéries / bâche | Usage extérieur, protection produit fini | Flux entièrement intérieurs | Entretien bâche à prévoir |
| Frein de service | Pentes > 2 %, charges > 2 t, vitesse > 10 km/h | Flux horizontaux, charges légères, courte distance | Ajout de complexité mécanique |
| Option : Ridelles (2 à 4 côtés) | |
|---|---|
| Utile si... | Charges susceptibles de tomber, bacs non liés |
| Inutile si... | Charges rigides stables, palettes filetées |
| Impact TCO | Faible à l'achat, nulle en maintenance |
| Option : Étagères / structure verticale | |
|---|---|
| Utile si... | Flux de bacs légers empilables |
| Inutile si... | Charges lourdes ou de grande hauteur |
| Impact TCO | Réduit la capacité de charge utile |
| Option : Habillage tôle vs tube | |
|---|---|
| Utile si... | Tôle : protection charge fragile ; tube : allège la structure |
| Inutile si... | Charges ne nécessitant pas de protection latérale |
| Impact TCO | Tôle plus lourde, entretien peinture |
| Option : Revêtement antidérapant | |
|---|---|
| Utile si... | Charges susceptibles de glisser (ronds, pièces lisses) |
| Inutile si... | Charges en palettes ou bacs stables |
| Impact TCO | Coût marginal, remplacement périodique |
| Option : Kit intempéries / bâche | |
|---|---|
| Utile si... | Usage extérieur, protection produit fini |
| Inutile si... | Flux entièrement intérieurs |
| Impact TCO | Entretien bâche à prévoir |
| Option : Frein de service | |
|---|---|
| Utile si... | Pentes > 2 %, charges > 2 t, vitesse > 10 km/h |
| Inutile si... | Flux horizontaux, charges légères, courte distance |
| Impact TCO | Ajout de complexité mécanique |
