Temps de lecture estimé : 7min
💡 À retenir :
- Le dimensionnement d'une cuve de récupération d'eau de pluie repose sur deux données fondamentales : le potentiel récupérable (surface × pluviométrie × coefficient K) et les besoins réels par usages, à estimer poste par poste.
- La formule de base est simple : 1 mm de pluie sur 1 m² de toiture = 1 litre récupérable, avant application du coefficient K (entre 0,6 et 0,95 selon le type de toiture).
- La méthode par autonomie en jours (15 à 21 jours de consommation) constitue un pré-dimensionnement rapide, mais la simulation journalière sur 5 ans ou plus reste la méthode de référence pour les sites professionnels.
- Le volume utile d'une cuve représente environ 90 % de son volume nominal : la garde en partie haute (trop-plein) et les boues en partie basse réduisent la capacité exploitable réelle.
- La séparation stricte des réseaux eau de pluie et eau potable, avec dispositif anti-retour conforme, est une exigence non négociable pour tout usage intérieur (WC, nettoyage, process).
- Un mauvais dimensionnement coûte dans les deux sens : une cuve trop petite génère un recours excessif au réseau d'eau potable, une cuve trop grande stagne et dégrade la qualité de l'eau stockée.
Le dimensionnement d’une cuve de récupération d’eau de pluie consiste à adapter le volume de stockage aux précipitations disponibles, à la surface de collecte et aux besoins réels du site professionnel. Une cuve sous-dimensionnée limite l’autonomie et augmente le recours au réseau d’eau, tandis qu’une capacité trop importante alourdit inutilement le prix d’une cuve de récupération d’eau de pluie et peut favoriser la stagnation de l’eau. Pour les besoins de grande capacité, une citerne souple pour eau de pluie peut notamment constituer une solution adaptée selon les contraintes du site. Pour définir un volume adéquat, il faut croiser plusieurs données : pluviométrie locale, surface de toiture, coefficient de récupération, consommation et période d’autonomie recherchée. Ce guide présente les principales méthodes de calcul, les formules à utiliser, des repères chiffrés et les critères à vérifier avant de faire valider le projet par un bureau d’études ou un installateur spécialisé.
Devis pour une cuve et citerne pour eau de pluie

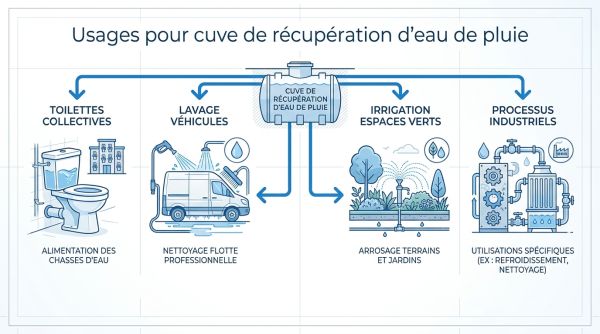

Quels usages professionnels couvrir avec l'eau de pluie ?
Avant de calculer un volume de cuve, il faut savoir précisément ce que l'installation doit alimenter. L'eau de pluie convient aux usages non potables uniquement.
Les usages les plus courants sur site professionnel sont les suivants :
Les usages les plus courants sur site professionnel sont les suivants :
- L'alimentation des chasses d'eau (WC collectifs), avec une consommation indicative de 25 Ă 30 litres par personne et par jour.
- Le nettoyage des sols, quais, engins et véhicules : un lavage de véhicule industriel consomme en moyenne 80 à 150 litres selon la méthode (haute pression, brosse automatique).
- L'irrigation des espaces verts et des cultures sous serre, avec des besoins très variables selon la saison et la surface végétalisée.
- Les usages process non alimentaires : eau technique, refroidissement d'équipements, rinçage de pièces, préparation de béton sur chantier.
Estimation des volumes par poste et par période
La consolidation des besoins passe par une approche systématique, poste par poste.
Voici la méthode à suivre :
- Recenser chaque usage et son fréquence d'utilisation : nombre de passages, cycles journaliers, m² irrigués.
- Appliquer un ratio de consommation unitaire adapté : 25 à 30 L/j/personne pour les WC, 80 à 150 L par lavage de véhicule, 15 à 20 L/m²/an pour les espaces verts (ratio indicatif à affiner selon la zone climatique).
- Multiplier le besoin unitaire par la fréquence pour obtenir un volume journalier par poste.
- Additionner les volumes de chaque poste pour obtenir la demande journalière totale.
- Répéter l'opération mois par mois pour identifier les variations saisonnières.
Prise en compte de la saisonnalité et des pics
La saisonnalité est souvent le paramètre le plus sous-estimé. Un site qui irrigre des espaces verts en été peut voir ses besoins tripler entre janvier et juillet. À l'inverse, un site industriel actif en continu présente un profil plus stable. Deux situations nécessitent une attention particulière. L'irrigation estivale crée un pic de demande au moment où les précipitations sont les plus faibles dans de nombreuses régions françaises : c'est le cas le plus défavorable, et il justifie une simulation journalière plutôt qu'un calcul annuel moyen. Les pics d'activité liés à des nettoyages périodiques ou à des campagnes de production doivent également être intégrés au profil mensuel de consommation pour éviter un sous-dimensionnement ponctuel.
Vous ĂŞtes fournisseur de cuve et citerne pour eau de pluie ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Comment calculer le potentiel récupérable de la toiture ?
Le potentiel récupérable est le volume d'eau de pluie qu'il est réaliste de collecter sur la toiture, en tenant compte des pertes.
La relation de base est : Volume récupérable (L) = S (m²) × P (mm) × K
Le rappel d'unité fondamental : 1 mm de pluie tombant sur 1 m² de toiture = 1 litre. Ainsi, 800 mm/an sur 1 000 m² représentent théoriquement 800 000 litres bruts avant pertes.
La relation de base est : Volume récupérable (L) = S (m²) × P (mm) × K
Le rappel d'unité fondamental : 1 mm de pluie tombant sur 1 m² de toiture = 1 litre. Ainsi, 800 mm/an sur 1 000 m² représentent théoriquement 800 000 litres bruts avant pertes.
Choix de la surface collectée et des surfaces raccordées
La surface à retenir est la surface projetée au sol (emprise horizontale), et non la surface réelle des pans inclinés. Cette distinction est souvent source d'erreur dans les pré-dimensionnements rapides.
Sur un site multi-bâtiments, seuls les pans de toiture effectivement raccordés à la cuve entrent dans le calcul. Il faut vérifier les points suivants :
Sur un site multi-bâtiments, seuls les pans de toiture effectivement raccordés à la cuve entrent dans le calcul. Il faut vérifier les points suivants :
- Les descentes pluviales sont-elles toutes raccordées au collecteur commun, ou certaines rejoignent-elles directement le réseau ?
- Des zones de toiture sont-elles inutilisables (présence de matériaux incompatibles comme l'amiante-ciment, accès trop difficile pour entretien) ?
- Des toitures de nature différente (végétalisée, terrasse engravillonnée, bac acier) coexistent-elles sur le même site, ce qui impose un coefficient K pondéré ?
Sélection d'une pluviométrie locale exploitable
La pluviométrie annuelle suffit pour un ordre de grandeur, mais la simulation mensuelle ou journalière nécessite des données locales. Les recommandations opérationnelles sont claires : utiliser une série d'au moins 5 ans de données pluviométriques du secteur concerné, et si possible distinguer les années humides des années sèches pour identifier la ressource en situation défavorable.
Pour un pré-dimensionnement rapide, la pluviométrie annuelle moyenne de la commune ou du département constitue un point de départ acceptable. Pour une simulation robuste, des données journalières sur 10 à 30 ans permettent de représenter fidèlement l'irrégularité interannuelle.
Pour un pré-dimensionnement rapide, la pluviométrie annuelle moyenne de la commune ou du département constitue un point de départ acceptable. Pour une simulation robuste, des données journalières sur 10 à 30 ans permettent de représenter fidèlement l'irrégularité interannuelle.

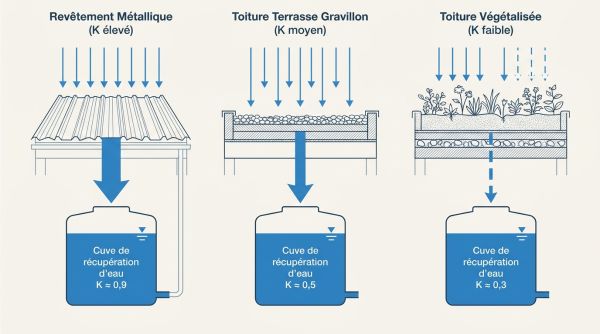

Valeurs typiques du coefficient de récupération K
| Type de toiture | Fourchette K |
|---|---|
| Bac acier ou zinc (pente, surface lisse) | 0,90 Ă 0,95 |
| Toiture en pente, tuiles ou ardoises | 0,80 Ă 0,90 |
| Toiture-terrasse membrane synthétique/bitume | 0,70 à 0,80 |
| Toiture-terrasse engravillonnée | 0,50 à 0,60 |
| Toiture végétalisée extensive | 0,20 à 0,40 |
| Toiture végétalisée intensive | 0,10 à 0,20 |
Le coefficient K représente la fraction de la pluie réellement dirigée vers la cuve, après déduction de toutes les pertes : rétention sur la toiture, évaporation, premier flux de lavage (first flush), pertes en filtration amont. Le first flush, c'est-à -dire les premières eaux de ruissellement chargées en particules, représente une perte indicative de 5 à 10 % du volume brut selon la configuration et la qualité du pré-filtre.
Quelle méthode choisir pour dimensionner la cuve ?
| Méthode | Données requises | Sortie | Limites | Quand l'utiliser |
|---|---|---|---|---|
| Autonomie en jours | Besoin journalier moyen | Volume de cuve (L) | Ignore la saisonnalité | Pré-dimensionnement rapide, données pluie limitées |
| DIN 1989-1 simplifiée | Volume annuel offre et demande | Volume de référence | Annualisation, hypothèses peu vérifiées | Cadrage budgétaire rapide |
| Approche mensuelle (NF P16-005) | Données mensuelles pluie et besoins | Volume de référence affiné | Applicable si Cref ≥ 0,65 | Profils modérément saisonniers |
| Simulation journalière | Série pluriannuelle journalière, profils mensuels | Taux de couverture, trop-plein, appoint | Nécessite données et outil | Tout site professionnel avec enjeux réels |
| MĂ©thode : Autonomie en jours | |
|---|---|
| Données requises | Besoin journalier moyen |
| Sortie | Volume de cuve (L) |
| Limites | Ignore la saisonnalité |
| Quand l'utiliser | Pré-dimensionnement rapide, données pluie limitées |
| Méthode : DIN 1989-1 simplifiée | |
|---|---|
| Données requises | Volume annuel offre et demande |
| Sortie | Volume de référence |
| Limites | Annualisation, hypothèses peu vérifiées |
| Quand l'utiliser | Cadrage budgétaire rapide |
| MĂ©thode : Approche mensuelle (NF P16-005) | |
|---|---|
| Données requises | Données mensuelles pluie et besoins |
| Sortie | Volume de référence affiné |
| Limites | Applicable si Cref ≥ 0,65 |
| Quand l'utiliser | Profils modérément saisonniers |
| Méthode : Simulation journalière | |
|---|---|
| Données requises | Série pluriannuelle journalière, profils mensuels |
| Sortie | Taux de couverture, trop-plein, appoint |
| Limites | Nécessite données et outil |
| Quand l'utiliser | Tout site professionnel avec enjeux réels |
Quatre méthodes coexistent. Le choix dépend du niveau de données disponibles, de la criticité du site et du degré de précision attendu.
MĂ©thode rapide par autonomie en jours
La formule est directe : V (L) = besoin quotidien moyen (L/j) × nombre de jours d'autonomie. Un objectif de 15 à 21 jours d'autonomie constitue le repère courant pour les sites professionnels à besoins stables.
Exemple : un besoin journalier de 3 000 L/j avec 18 jours d'autonomie donne V = 3 000 × 18 = 54 000 L soit 54 m³. Cette méthode convient bien lorsque les besoins sont réguliers tout au long de l'année et que les données pluviométriques locales sont insuffisantes pour une simulation. Elle ne capte pas les déséquilibres saisonniers et doit être considérée comme un premier cadrage à affiner.
Exemple : un besoin journalier de 3 000 L/j avec 18 jours d'autonomie donne V = 3 000 × 18 = 54 000 L soit 54 m³. Cette méthode convient bien lorsque les besoins sont réguliers tout au long de l'année et que les données pluviométriques locales sont insuffisantes pour une simulation. Elle ne capte pas les déséquilibres saisonniers et doit être considérée comme un premier cadrage à affiner.
Méthode DIN 1989-1 simplifiée et limites
La norme allemande DIN 1989-1 propose un volume de référence simplifié : Vref = 0,6 × min(Bmax, Vmax), où Bmax est le besoin annuel maximal et Vmax est le volume annuel récupérable. Le facteur 0,6 représente une pondération empirique liée à l'irrégularité des apports.
Cette méthode produit rapidement un ordre de grandeur, mais elle repose sur des hypothèses d'homogénéité qui ne sont pas vérifiées dès que les usages sont saisonniers (irrigation estivale, arrêt d'activité en août) ou que les précipitations locales sont très variables. Elle est à éviter lorsque la réduction de la consommation d'eau potable est un objectif chiffré contractuellement ou lorsqu'un taux de couverture précis est attendu.
Cette méthode produit rapidement un ordre de grandeur, mais elle repose sur des hypothèses d'homogénéité qui ne sont pas vérifiées dès que les usages sont saisonniers (irrigation estivale, arrêt d'activité en août) ou que les précipitations locales sont très variables. Elle est à éviter lorsque la réduction de la consommation d'eau potable est un objectif chiffré contractuellement ou lorsqu'un taux de couverture précis est attendu.
Approche mensuelle et seuil de pertinence
L'approche mensuelle compare, mois par mois, le volume récupérable (Pprm) au besoin mensuel (Bm). Elle calcule un coefficient Cref = (1/n) × Σ min(1, Pprm/Bm) sur la période d'observation. Si ce coefficient est supérieur ou égal à 0,65, la méthode est applicable et donne : Vref = (ΣBm/n) × 0,7 / (Cref²). Si Cref est inférieur à 0,65, la situation présente trop d'irrégularité pour cette approche et la simulation journalière s'impose. Cette méthode représente un bon intermédiaire pour les sites à profil de consommation modérément saisonnier.
Simulation journalière multi-années pour sites professionnels
La simulation journalière est la méthode de référence pour tout site présentant des enjeux significatifs de taux de couverture, de réduction de facture ou de gestion des eaux pluviales. Son principe repose sur un bilan de stock recalculé à chaque pas de temps :
- Au début de chaque journée, l'apport pluvieux (Pj = S × pluie du jour × K) est ajouté au stock en cuve.
- Si le stock dépasse la capacité de la cuve, le surplus part en trop-plein (Tj).
- Le besoin journalier (Bj) est soutirée du stock ; si le stock est insuffisant, l'appoint depuis le réseau d'eau potable (Aj) complète la demande.
- Le stock restant passe au lendemain.

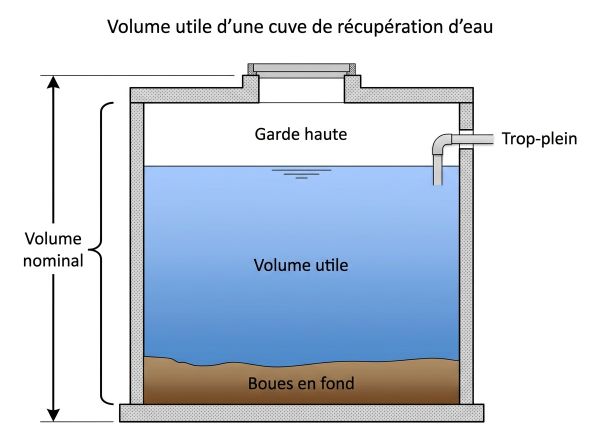

Comment traduire le calcul en volume utile ?
Le volume utile d'une cuve n'est pas égal à son volume nominal. Dans la pratique, la capacité réellement exploitable représente environ 85 à 90 % du volume total inscrit dans les caractéristiques techniques. Plusieurs éléments réduisent le volume utile. La garde en partie haute protège le système de trop-plein d'une activation intempestive lors de pluies rapides. Les boues et sédiments qui s'accumulent en fond de cuve (particules organiques, limons fins passés à travers le filtre amont) occupent un volume progressivement croissant entre deux vidanges. La prise d'eau ou la crépine de la pompe est généralement positionnée à quelques centimètres du fond pour éviter d'aspirer ces sédiments, ce qui laisse un volume mort non mobilisable. Une vidange complète au moins une fois par an est nécessaire pour maintenir la qualité de l'eau stockée et réinitialiser le calcul du volume utile. Cette contrainte d'exploitation s'intègre dès la conception : la cuve doit être accessible pour le nettoyage et le contrôle.
Quels repères chiffrés pour pré-dimensionner rapidement ?
| Surface toiture (m²) | Pluviométrie (mm/an) | Volume récupérable/an | Fourchette cuve indicative |
|---|---|---|---|
| 300 | 700 | 189 mÂł | 15 Ă 25 mÂł |
| 500 | 800 | 360 mÂł | 25 Ă 35 mÂł |
| 800 | 850 | 612 mÂł | 30 Ă 60 mÂł |
| 1 200 | 900 | 972 mÂł | 50 Ă 100 mÂł |
| 2 000 | 1 000 | 1 800 mÂł | 100 Ă 200 mÂł |
| Surface toiture (m²) : 300 | |
|---|---|
| Pluviométrie (mm/an) | 700 |
| Volume récupérable/an | 189 m³ |
| Fourchette cuve indicative | 15 Ă 25 mÂł |
| Surface toiture (m²) : 500 | |
|---|---|
| Pluviométrie (mm/an) | 800 |
| Volume récupérable/an | 360 m³ |
| Fourchette cuve indicative | 25 Ă 35 mÂł |
| Surface toiture (m²) : 800 | |
|---|---|
| Pluviométrie (mm/an) | 850 |
| Volume récupérable/an | 612 m³ |
| Fourchette cuve indicative | 30 Ă 60 mÂł |
| Surface toiture (m²) : 1 200 | |
|---|---|
| Pluviométrie (mm/an) | 900 |
| Volume récupérable/an | 972 m³ |
| Fourchette cuve indicative | 50 Ă 100 mÂł |
| Surface toiture (m²) : 2 000 | |
|---|---|
| Pluviométrie (mm/an) | 1 000 |
| Volume récupérable/an | 1 800 m³ |
| Fourchette cuve indicative | 100 Ă 200 mÂł |
Ces fourchettes de volume de cuve s'entendent pour des usages professionnels courants avec une autonomie de 15 à 21 jours. La simulation peut conduire à des volumes différents selon le profil réel des besoins.
À titre indicatif, les fourchettes sectorielles suivantes permettent de se situer rapidement (à contextualiser selon les usages réels) :
À titre indicatif, les fourchettes sectorielles suivantes permettent de se situer rapidement (à contextualiser selon les usages réels) :
- Tertiaire (bureaux, commerces, petits services) : 10 Ă 50 mÂł
- Collectivités (écoles, gymnases, bâtiments publics) : 20 à 100 m³
- Agriculture (serres, élevages, arrosage maraîcher) : 20 à 200 m³
- Industrie (process eau technique, nettoyage intensif) : 30 Ă 500 mÂł
