Dimensionnement d’un groupe d’eau glacée industriel

Quels critères prendre en compte pour dimensionner un groupe d'eau glacée ?
Comment calculer la puissance frigorifique nécessaire ?
Comment tenir compte des conditions de fonctionnement du process ?
Quand faut-il prévoir de l'eau glycolée ?
Quelles informations transmettre au fournisseur pour une offre adaptée ?

💡 Ce qu'il faut retenir :

Le dimensionnement d'un groupe d'eau glacée industriel repose sur trois paramètres liés : la puissance frigorifique en kWf au point de fonctionnement réel, le régime d'eau glacée (ex. 6/11, 7/12 ou 12/17 °C) et le débit nominal en m³/h, calculé via la formule Q (kW) = 1,163 × Débit (m³/h) × ΔT (°C).
Le surdimensionnement génère des cycles courts, dégrade le COP et augmente le CAPEX : appliquer une marge de 10 à 20 % sur charges bien établies, pas sur chaque poste simultanément.
Un ballon tampon de 5 à 10 minutes d'inertie hydraulique protège l'évaporateur des courts-cycles lorsque le débit côté process descend en dessous du débit minimum imposé par le constructeur.
La présence d'eau glycolée (risque de gel, free-cooling, installation extérieure) augmente la viscosité, les pertes de charge et réduit l'échange thermique : le débit, les pompes et les échangeurs doivent être recalculés en conséquence.
Le choix du fluide frigorigène (catégories A1, A2L, A3 ; GWP et politiques PFAS) conditionne les contraintes d'installation, de ventilation et de détection : ce critère doit figurer dans la consultation au fournisseur.

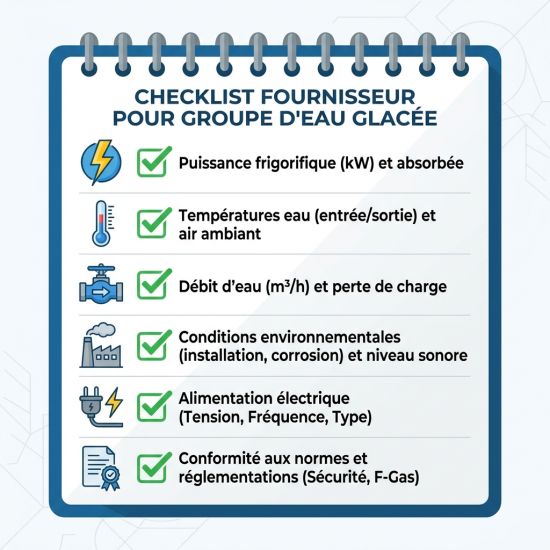

Les informations à transmettre au fournisseur incluent au minimum : puissance frigorifique en kWf au point de fonctionnement, régime départ/retour, fluide caloporteur, débit min/max, conditions d'installation (altitude, bruit, corrosion), exigences électriques et protocoles de régulation (Modbus, BACnet).

Dimensionner un groupe d’eau glacée industriel consiste à déterminer la puissance frigorifique, le débit d’eau et le régime de température nécessaires pour répondre aux besoins réels du process. Un groupe d’eau glacée industriel mal dimensionné peut entraîner une surconsommation énergétique, des cycles courts du compresseur ou une température de process instable. Le choix de l’équipement doit donc tenir compte des charges thermiques, du profil de fonctionnement, des températures de départ et de retour, des conditions ambiantes et de l’architecture hydraulique.

Obtenez un devis pour un groupe d'eau glacée

Quels critères prendre en compte pour dimensionner un groupe d'eau glacée ?

Le dimensionnement d'un chiller industriel ne se résume pas à un calcul de puissance. Il faut simultanément fixer le régime hydraulique, le débit nominal, les conditions ambiantes d'installation et les contraintes d'exploitation du process. Ces paramètres sont directement liés au fonctionnement d'un groupe d'eau glacée, notamment aux échanges thermiques réalisés au niveau de l'évaporateur et du condenseur. Réduire le dimensionnement à la seule puissance de pointe conduit à des installations surdimensionnées, peu flexibles et plus énergivores.

4 critères dimensionnement d'un groupe eau glacée

Voir nos groupes d'eau glacée industriels

Besoin frigorifique du process et profil de charge annuel

La première étape consiste à recenser toutes les sources de charge thermique, poste par poste, avant d'appliquer un coefficient de simultanéité réaliste. Les sources à identifier sont les suivantes :

Charges process directes : machines de production (presses, extrudeuses, réacteurs), échangeurs de refroidissement, moules, bains.
Apports internes : moteurs électriques, éclairage, équipements informatiques, personnel si le local est occupé.
Traitement d'air et ventilation : CTA, air neuf, récupération d'énergie.
Gains solaires et apports parois, si le local est exposé (toiture, façade vitrée).
Pertes par les parois et les réseaux de distribution (tuyauteries non isolées ou mal isolées).

La méthode pour construire un profil de charge se déroule en cinq étapes :

Lister chaque poste avec sa puissance dissipée en kW et son régime horaire (continu, intermittent, par cycle).
Multiplier par le taux d'utilisation réel et le facteur de simultanéité (toutes les charges ne sont jamais maximales au même instant).
Sommer les charges simultanées pour obtenir la puissance de pointe réelle.
Estimer la charge partielle moyenne (50 à 70 % de la pointe sur un fonctionnement annuel classique).
Vérifier les phases transitoires : démarrage à froid, montée en température rapide, nettoyage en place (NEP).

Températures de départ, de retour et choix du régime d'eau glacée

Le régime d'eau glacée fixe la température d'évaporation du chiller et conditionne directement son efficacité énergétique.

Régime	ΔT	Application typique	Impact sur le chiller
6/11 °C	5 K	HVAC, déshumidification, process exigeants	Évaporation basse, COP réduit, risque de gel si débit mini non respecté
7/12 °C	5 K	HVAC standard, industrie générale	Bon compromis polyvalence/rendement
12/17 °C	5 K	Plafonds froids, process tolérants à la chaleur	Évaporation haute, COP amélioré, émetteurs plus grands requis

Régime : 6/11 °C
ΔT	5 K
Application typique	HVAC, déshumidification, process exigeants
Impact sur le chiller	Évaporation basse, COP réduit, risque de gel si débit mini non respecté

Régime : 7/12 °C
ΔT	5 K
Application typique	HVAC standard, industrie générale
Impact sur le chiller	Bon compromis polyvalence/rendement

Régime : 12/17 °C
ΔT	5 K
Application typique	Plafonds froids, process tolérants à la chaleur
Impact sur le chiller	Évaporation haute, COP amélioré, émetteurs plus grands requis

Le régime d'eau glacée fixe la température d'évaporation du chiller et conditionne directement son efficacité énergétique. Un régime de départ plus froid impose une température d'évaporation plus basse, ce qui dégrade le COP du compresseur. Remonter la consigne de départ de 1 °C améliore le rendement d'environ 2 à 3 %. Si les émetteurs process le permettent, privilégier un régime 12/17 °C plutôt que 6/11 °C représente un gain énergétique annuel significatif sur des installations à forte utilisation. Points de vigilance sur le régime d'eau :

Un départ à 6 °C impose une attention particulière au point de rosée : en dessous de 12 °C environ, la condensation sur les canalisations et les échangeurs non isolés génère des problèmes d'humidité en local.
Un départ trop froid augmente le risque de gel à l'évaporateur si le débit minimum n'est pas respecté.
Si les besoins sont hétérogènes (ex. une salle informatique à 6/11 °C et un process à 12/17 °C), des circuits séparés avec vannes trois voies motorisées sont préférables à un régime unique tiré vers le bas.

Débit d'eau glacée calculé et contraintes de débit minimum

La formule pratique pour l'eau en circuit fermé est la suivante : Q (kW) = 1,163 × Débit (m³/h) × ΔT (°C)
Inversée, elle donne le débit nominal : Débit (m³/h) = Q (kW) / (1,163 × ΔT)
Avec Q = puissance frigorifique en kW, ΔT = écart de température entre retour et départ en °C.
Exemple : pour une puissance de 200 kW en régime 7/12 °C (ΔT = 5 °C), le débit nominal est 200 / (1,163 × 5) = 34,4 m³/h.

Le débit minimum à l'évaporateur est une contrainte imposée par le constructeur du chiller. En dessous de ce seuil, l'évaporateur risque de givrer. Lorsque le réseau fonctionne avec des vannes deux voies (fermeture progressive côté terminaux), le débit peut chuter en dessous de cette limite. Trois solutions existent :

Installer un by-pass avec vanne de régulation différentielle entre les collecteurs aller et retour.
Mettre en place une bouteille casse-pression (découpleur hydraulique) pour découpler le circuit primaire (chiller à débit constant) du circuit secondaire (débit variable côté process).
Opter pour une pompe à vitesse variable côté secondaire, pilotée sur la pression différentielle, ce qui réduit aussi la consommation de pompage.

Augmenter le ΔT de distribution (passer de 5 à 8 °C ou 10 °C) réduit le débit à puissance égale, ce qui diminue les coûts de pompage et permet d'utiliser des canalisations plus petites. Cette approche nécessite en revanche des échangeurs terminaux dimensionnés en conséquence.

Conditions ambiantes : dimensionnement et limites de fonctionnement

Une erreur fréquente consiste à confondre les conditions extérieures de dimensionnement avec les conditions limites de fonctionnement. Le dimensionnement se réalise sur un point réaliste (ex. 32 °C en été pour la région concernée). Les limites de fonctionnement correspondent au maximum que le chiller peut tolérer sans déclencher (souvent 40 à 48 °C selon les constructeurs). Dépasser le point de dimensionnement réduit temporairement la puissance disponible, mais cela ne représente que quelques heures par an sur la plupart des sites européens.
Données de site à relever avant consultation :

Température extérieure de référence été (base météo locale ou relevés site), température minimale hivernale.
Altitude : au-delà de 500 m, la densité d'air diminue et réduit la capacité de dissipation du condenseur à air.
Environnement : bord de mer (corrosion saline, traitements spéciaux sur échangeurs), zone industrielle (poussières, vapeurs), zone résidentielle (contraintes acoustiques).
Type d'implantation : local technique fermé (ventilation forcée nécessaire), toiture (vent, accessibilité maintenance, charges structurelles).
Poids et encombrement : dalle technique, résistance plancher, gabarit de livraison.

Le choix entre un groupe d'eau glacée à condensation par air et condensation par eau mérite une analyse spécifique. Un condenseur à air simplifie l'installation (pas de circuit d'eau de condensation, pas de tour de refroidissement) mais est sensible aux températures élevées et génère davantage de bruit. Un condenseur à eau offre de meilleures performances en période chaude et peut s'associer à un free-cooling hydraulique, mais nécessite un circuit d'eau de condensation, une tour de refroidissement et une gestion de l'eau (traitement, légionellose). Le free-cooling, qu'il soit intégré ou externe, permet de produire de l'eau froide directement via l'échangeur de condenseur en hiver, sans faire fonctionner le compresseur, pour des économies énergétiques substantielles sur les sites à forte utilisation annuelle.

Vous êtes fournisseur de groupe d'eau glacée industriel ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Comment calculer la puissance frigorifique nécessaire ?

Étape 1 : Calcul des charges par poste (en kW)

Additionner toutes les puissances dissipées par les équipements process, les apports internes et les charges thermiques liées à l'air.

Étape 2 : Application du coefficient de simultanéité

Multiplier la somme par le coefficient de foisonnement réel (en général 0,6 à 0,8 selon l'hétérogénéité des usages). Ne jamais cumuler des marges maximales sur chaque poste : les incertitudes ne s'additionnent pas toutes au pire cas en même temps.

Étape 3 : Ajout d'une marge raisonnable

Appliquer une marge globale de 10 à 20 % selon le niveau d'incertitude des données. Une marge de 15 % suffit pour des charges bien documentées. Dépasser 20 % sans justification technique conduit à un surdimensionnement préjudiciable.

Étape 4 : Traduction en puissance groupe au point de fonctionnement

La puissance catalogue est donnée dans des conditions normalisées (souvent 7/12 °C à 35 °C ambiant). Il faut corriger cette puissance selon le régime réel (départ/retour effectifs) et la température ambiante du site. Le fournisseur fournit des courbes ou des tables de correction à appliquer.

La puissance retenue influence directement le prix d'un groupe d'eau glacée, tout comme le type de condensation, les équipements hydrauliques, la régulation et les options de fonctionnement. Les prix des groupes d'eau glacée doivent donc être comparés à partir d'un dimensionnement réalisé dans les mêmes conditions de fonctionnement.

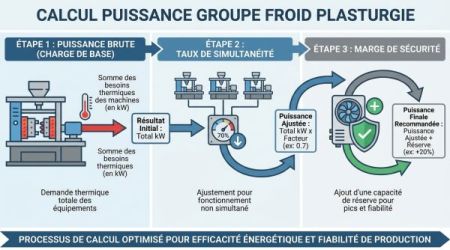

étapes calcul puissance frigorifique d'un chiller

Comment tenir compte des conditions de fonctionnement du process ?

Les conditions réelles d'exploitation diffèrent souvent du scénario de pointe utilisé pour le dimensionnement. Un chiller dimensionné uniquement sur la charge maximale sera mal adapté à un fonctionnement annuel en charge partielle.

Fonctionnement continu ou intermittent : Un process 24h/24, 7j/7 impose des exigences de fiabilité (redondance N+1, maintenance sans arrêt de production) différentes d'une installation en deux-huit. Les phases de démarrage à froid et les transitoires rapides (montée en charge après week-end) doivent être anticipés dans le profil de charge.
Séparation des circuits selon les usages : Lorsque des besoins à températures différentes coexistent (ex. refroidissement process à 6/11 °C et climatisation bureaux à 12/17 °C), créer des circuits hydrauliques distincts est plus efficace qu'un circuit unique tiré vers le bas. Cette séparation permet aussi d'arrêter sélectivement un circuit sans perturber l'autre.
Ballon tampon et règle pratique des 5 à 10 minutes : Le volume du ballon tampon se calcule pour stocker l'équivalent de 5 à 10 minutes de puissance frigorifique. Pour une installation de 200 kW en régime 7/12 °C (ΔT = 5 °C), le débit nominal est 34,4 m³/h. Un ballon de 3 à 6 m³ assure cette inertie. Le ballon remplit deux rôles : il protège l'évaporateur contre les courts-cycles lorsque le débit process chute, et il lisse les variations brusques de charge.

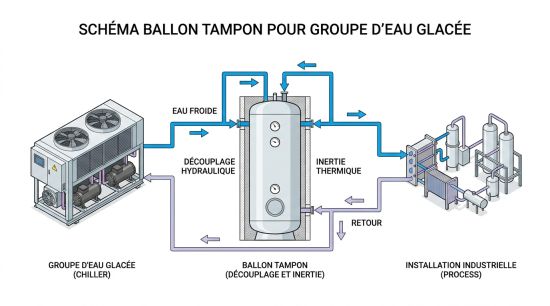

Schéma ballon tampon pour groupe d'eau glacée

Régulation et protection de l'installation
Une régulation performante repose sur plusieurs éléments :

Consignes de départ adaptées aux saisons (température glissante : 12 °C en hiver, 7 °C en été) pour optimiser le COP en dehors des périodes de pointe.
Protection débit minimum à l'évaporateur, gérée par un débitmètre ou une vanne de by-pass asservie.
Interface GTC (Gestion Technique Centralisée) avec protocoles Modbus ou BACnet pour supervision à distance, historique des alarmes et délestage en cas de pointe électrique.
Délestage intelligent : éviter le démarrage simultané du chiller et d'autres grosses charges électriques (fours, compresseurs) pour maîtriser la puissance souscrite.

Quand faut-il prévoir de l'eau glycolée ?

Le recours à un mélange eau/glycol s'impose dans plusieurs situations process courantes. Cas d'usage typiques :

Installation en extérieur ou en local non chauffé : risque de gel du circuit d'eau glacée à l'arrêt prolongé (nuit, week-end, maintenance).
Couplage avec un free-cooling : l'échangeur de free-cooling est exposé aux températures extérieures hivernales.
Températures de départ proches de 0 °C ou négatives : obligatoire dès que la consigne descend sous 4 °C.
Arrêt machine prolongé en période froide sans vidange possible du circuit.

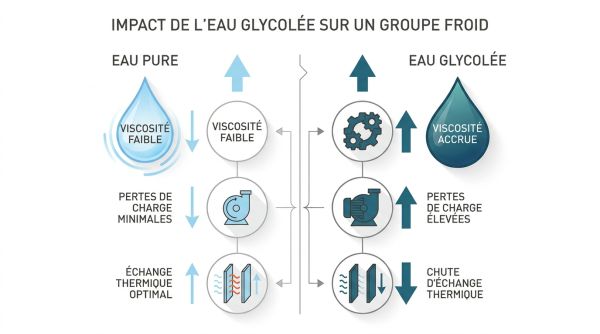

Impact de l'eau glycolée sur un groupe froid
