Dimensionner un décanteur industriel efficacement

Quels sont les principes de base du dimensionnement d’un décanteur ?
Quels sont les critères de dimensionnement d’un décanteur ?
FAQ

💡 Ce qu'il faut retenir :

Le dimensionnement d'un décanteur repose sur deux critères de surface : la charge hydraulique superficielle (CHS, en m³·m⁻²·h⁻¹) et le flux massique (en kg·m⁻²·h⁻¹).
La charge hydraulique superficielle s'applique en priorité pour des MES libres ou peu concentrées ; le flux massique et la courbe de Kynch s'imposent dès que la décantation devient freinée ou que l'épaississement domine.
Pour un décanteur lamellaire, la surface utile s'évalue sur la surface projetée des lamelles via la relation VLD = Q / (n · Sl · cos α), avec un angle d'inclinaison typiquement compris entre 30° et 60°.
Pour un décanteur statique, la surface minimale se calcule directement par S = Q / CHS, complétée par la vérification du temps de séjour et de la conception hydraulique (alimentation, chicanes, extraction des boues).
Pour un décanteur dynamique (centrifuge), les règles gravitaires CHS et Kynch ne s'appliquent pas directement : le dimensionnement est confié au fournisseur sur la base du débit, de la granulométrie, de la viscosité et de la siccité visée.

Obtenez un devis pour un décanteur

Le dimensionnement d’un décanteur joue un rôle essentiel dans les performances des installations de traitement des eaux et des effluents industriels. Un équipement mal adapté peut entraîner une baisse d’efficacité, une surconsommation énergétique ou des coûts d’exploitation plus élevés. Entre débit à traiter, temps de séjour et contraintes techniques, plusieurs paramètres doivent être pris en compte pour garantir un fonctionnement optimal. Comprendre les principes qui influencent le choix et la capacité d’un décanteur permet d’optimiser durablement son installation.

Découvrez nos décanteurs

Quels sont les principes de base du dimensionnement d’un décanteur ?

Dimensionnement d’un décanteur lamellaire

Le dimensionnement d'un décanteur lamellaire tire parti de la surface projetée des lamelles pour réduire l'emprise au sol tout en augmentant la capacité de décantation. La vitesse limite de décantation VLD s'exprime par la relation VLD = Q / (n · Sl · cos α), où n est le nombre de lamelles, Sl la surface unitaire d'une lamelle et α l'angle d'inclinaison. Toute particule dont la vitesse de sédimentation est supérieure à VLD est théoriquement retenue.

L'angle d'inclinaison se situe généralement entre 30° et 60° : un angle faible maximise la surface projetée mais accroît le risque que les boues restent accrochées aux lamelles ; un angle plus élevé facilite le glissement des boues vers le bas.
L'espacement entre les lamelles conditionne directement le risque de colmatage : un espacement trop serré augmente la surface équivalente mais rend le nettoyage difficile et favorise le bouchage, surtout pour les flocs volumineux.
La répartition hydraulique entre les cellules doit être homogène pour éviter les survitesses locales qui dégradent la qualité de l'eau clarifiée en sortie.
Les pertes de charge à travers les lamelles s'ajoutent au bilan hydraulique global et doivent rester compatibles avec la hauteur disponible et le mode d'alimentation.

Ce type de décanteur traite efficacement des débits allant de 5 à plus de 150 m³/h selon la configuration. Il convient aux applications où l'emprise au sol est contrainte, notamment en traitement d'eaux usées urbaines, en physico-chimie industrielle ou en traitement des rejets pluviaux.

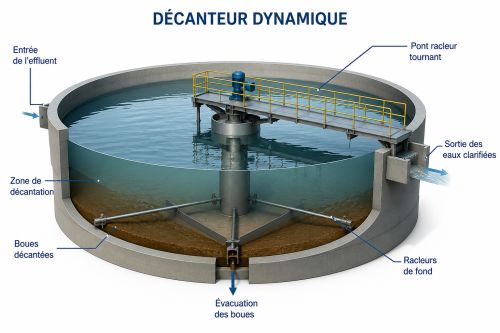

Dimensionnement d’un décanteur dynamique

Le décanteur dynamique repose sur la rotation d'un cylindre qui génère une force centrifuge accélérant la séparation des phases liquide et solide. Ce principe de séparation centrifuge le distingue fondamentalement des décanteurs gravitaires : les règles de calcul par charge hydraulique superficielle ou par flux massique/courbe de Kynch ne s'appliquent pas directement à ce type d'équipement.

Le rayon et la longueur du cylindre sont calculés en fonction du débit à traiter et de la concentration du mélange entrant.
La vitesse de rotation est ajustée selon le nombre de Reynolds et les pertes de charge admissibles dans l'installation.
La granulométrie et la viscosité du fluide à la température de travail influencent directement la force centrifuge nécessaire pour séparer les phases.
La siccité visée pour les boues extraites et les pertes de charge admissibles en entrée et en sortie doivent être précisées au fournisseur pour permettre la sélection de l'équipement.

Le dimensionnement d'un décanteur dynamique est généralement réalisé par le fabricant à partir des données de process transmises : débit moyen et de pointe, concentration en MES, viscosité, température et objectif de séparation. Il est conseillé de fournir une analyse de l'effluent pour permettre un dimensionnement précis.

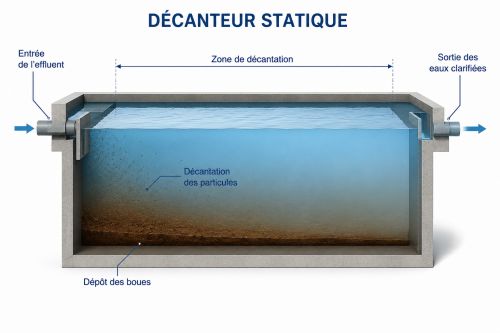

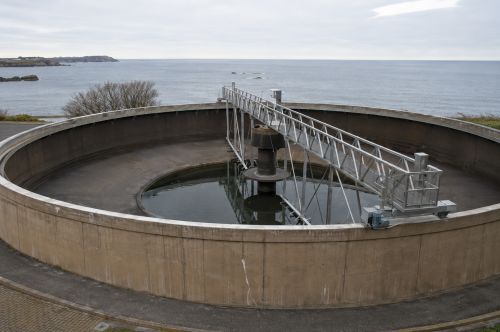

Dimensionnement d’un décanteur statique

Le décanteur statique, aussi appelé décanteur gravitaire, fonctionne sans parties mobiles et constitue la configuration la plus courante en traitement des eaux. La surface minimale se calcule directement par S = Q / CHS, où Q est le débit entrant en m³/h et CHS la charge hydraulique superficielle retenue en m/h. Le volume et le temps de séjour se déduisent ensuite de cette surface en fixant la hauteur utile de l'ouvrage.

Pour les MES libres et faiblement concentrées, la charge hydraulique superficielle constitue le critère dimensionnant principal ; une vitesse ascensionnelle inférieure à 0,5 m/h est souvent retenue comme repère pratique.
Lorsque les concentrations en MES sont élevées et que les phénomènes d'épaississement dominent, le flux massique calculé à partir de la courbe de Kynch prend le relais comme critère dimensionnant.
Le dispositif d'alimentation doit distribuer l'effluent de manière homogène sur toute la section pour éviter les zones de survitesse ; les chicanes ou déflecteurs jouent ce rôle et leur géométrie est calée sur le flux massique.
La collecte de l'eau clarifiée en surface via des goulottes ou des lames déversantes doit être régulière pour ne pas créer de courants préférentiels.
L'extraction des boues au fond de l'ouvrage doit être dimensionnée pour maintenir le niveau du voile de boue stable : un débit de soutirage Qs trop faible déplace le flux limitant et peut compromettre la séparation.

Un temps de séjour de l'ordre de 2 heures est souvent cité comme point de départ pour un décanteur statique gravitaire dans le traitement des eaux usées, à affiner en fonction de la vitesse de sédimentation mesurée sur l'effluent réel.

Quels sont les critères de dimensionnement d’un décanteur ?

Données à collecter avant de dimensionner un décanteur

La qualité d'un dimensionnement dépend directement de la précision des données d'entrée transmises au bureau d'études ou au fournisseur. Une analyse préalable de l'effluent est recommandée pour obtenir des valeurs fiables plutôt que des estimations.

Le débit moyen et le débit de pointe (en m³/h) déterminent la surface et le volume minimaux ; le débit de pointe est le paramètre dimensionnant pour la surface.
La concentration en MES à l'entrée (en mg/L ou g/L) conditionne le choix entre l'approche CHS et l'approche flux massique/Kynch.
La densité et la viscosité du fluide à la température de process influencent la vitesse de sédimentation des particules et donc la CHS applicable.
La température de l'effluent affecte la viscosité cinématique et peut modifier significativement la vitesse de décantation, en particulier pour les eaux froides.
La granulométrie ou le comportement de floculation des solides en suspension permet d'estimer la vitesse de chute et d'orienter le choix du type de décanteur.
L'objectif de qualité en sortie (concentration en MES admissible dans l'eau traitée) fixe l'exigence de rendement et conditionne le choix de la CHS de calcul.
Les contraintes d'emprise au sol, la fréquence de soutirage des boues envisagée et les conditions d'accès pour l'entretien complètent le cahier des charges de dimensionnement.

La charge hydraulique superficielle

La charge hydraulique superficielle (CHS) relie directement le débit entrant à la surface utile du décanteur. La relation de base s'écrit S = Q / CHS, où S est la surface en m², Q le débit en m³/h et CHS la charge en m/h (équivalente à une vitesse, appelée aussi vitesse de Hazen). Une particule est retenue dans l'ouvrage si sa vitesse de sédimentation Vs est supérieure à la CHS retenue : si Vs > CHS, la particule décante avant d'atteindre la sortie.

La CHS de calcul se déduit de la vitesse de chute des particules les plus légères que l'on souhaite retenir, mesurée par essai de décantabilité sur l'effluent réel.
Le temps de séjour se calcule ensuite en divisant le volume utile V par le débit Q : T = V / Q. Il conditionne la hauteur de l'ouvrage une fois la surface fixée.
À titre d'ordre de grandeur pratique, une vitesse ascensionnelle inférieure à 0,5 m/h est couramment utilisée pour des eaux usées décantant librement, mais cette valeur doit être ajustée selon les résultats d'essais.

Pour un effluent industriel traité à 30 m³/h avec une vitesse de Hazen retenue de 1,5 m/h, la surface minimale calculée est de 30 / 1,5 = 20 m². Ce calcul fournit la surface de départ avant vérification par le critère de flux massique.

Le flux massique

Le flux massique caractérise la quantité de MES transférée par unité de surface et de temps. Il devient le critère dimensionnant dominant lorsque la décantation est freinée, c'est-à-dire quand les particules floculées interagissent entre elles et ralentissent mutuellement leur chute. La courbe de Kynch permet de déterminer ce flux pour chaque concentration et d'identifier le flux limite dimensionnant.

Le bilan matière du décanteur s'écrit : débit traité Q = QE − QS et bilan MES : QS · CS = QE · CE, où QE/CE sont le débit et la concentration à l'entrée, QS/CS ceux du soutirage des boues.
Pour chaque concentration Ci sur la courbe de Kynch, la vitesse de décantation Vi est obtenue par la tangente à la courbe en ce point ; le flux gravitaire s'exprime alors par Fi = Ci · Vi.
Le soutirage des boues ajoute un flux de transport vers le bas : la vitesse de soutirage Vs = QS / S et le flux associé vaut Ci · Vs, de sorte que le flux total vaut F = Ci · Vi + Ci · Vs.
Le flux limite FL, minimum de la courbe de flux total F, correspond à une concentration critique CL et impose la section minimale Sm du décanteur.

Le point limite L se repère graphiquement là où la pente de la tangente à la courbe de flux Fi est égale en valeur absolue à la vitesse de soutirage Vs. Un soutirage insuffisant déplace ce point et peut augmenter significativement la surface minimale calculée, ce qui illustre l'impact direct de la stratégie d'extraction des boues sur le dimensionnement de l'ouvrage.

Le nombre de Reynolds

Le nombre de Reynolds permet de vérifier que l'écoulement au sein du décanteur reste dans un régime laminaire, condition nécessaire pour que la séparation théorique calculée soit effectivement atteinte en exploitation. Il dépend de la viscosité et de la densité du fluide, de sa vitesse et d'une dimension hydraulique caractéristique de l'ouvrage.

Pour les décanteurs, un critère pratique indique un régime laminaire si Re* < 800, valeur spécifique au contexte de la décantation et différente des seuils habituels des conduites.
La dimension caractéristique retenue pour le calcul de Re* est généralement le diamètre hydraulique de la section d'écoulement ; en conduite circulaire pleine, il correspond au diamètre du conduit.
Un régime turbulent en zone d'entrée crée des courants de densité et des remises en suspension qui dégradent le rendement de séparation, même si la surface calculée par CHS ou flux massique est correcte.

Le nombre de Froude complète cette vérification : des valeurs élevées indiquent une circulation stable avec une distribution de vitesses homogène sur la section, ce qui réduit les risques de court-circuit hydraulique et de remobilisation des MES décantées.

Les pertes de charge

Les pertes de charge doivent être contrôlées tout au long du circuit hydraulique du décanteur pour éviter les turbulences locales qui perturbent la sédimentation et peuvent remettre en suspension les MES déjà déposées.

En zone d'alimentation, une vitesse d'entrée trop élevée génère des jets turbulents qui dispersent les flocs et annulent les effets du dimensionnement ; un dispositif de dissipation d'énergie ou une chambre de tranquillisation est recommandé.
Dans les décanteurs lamellaires, les pertes de charge entre les plaques dépendent de l'espacement, de l'angle et du débit par cellule ; un design insuffisamment contrôlé crée des survitesses locales dans certaines cellules au détriment des autres.
En zone de collecte de l'eau traitée, les goulottes et lames déversantes doivent répartir uniformément le débit repris pour éviter les gradients de vitesse en surface qui entraînent les MES fines vers la sortie.
Au niveau du soutirage des boues, une vitesse de tirage trop forte crée une aspiration qui remobilise les boues en cours de décantation et dégrade la qualité de l'eau clarifiée.

La minimisation des pertes de charge dans ces zones critiques améliore directement la performance de l'ouvrage et réduit les besoins en énergie, notamment pour les équipements d'alimentation sous pression.

FAQ

Faut-il dimensionner par charge hydraulique superficielle ou par flux massique ?

La charge hydraulique superficielle s'applique en priorité pour des MES libres ou peu concentrées, lorsque la décantation est libre et que la vitesse de chute individuelle des particules pilote le rendement. Le flux massique et la courbe de Kynch s'imposent dès que les MES sont floculées et fortement concentrées, et que les phénomènes d'épaississement dominent la cinétique. Dans la pratique, les deux calculs sont conduits en parallèle et la surface retenue est toujours la plus grande des deux valeurs obtenues, afin de garantir que le critère le plus contraignant est bien respecté.

Pourquoi le soutirage des boues change la surface nécessaire ?

Le soutirage des boues introduit une vitesse descendante Vs = QS / S qui s'ajoute au flux gravitaire de décantation. Cette contribution déplace le flux limitant FL sur la courbe de Kynch et modifie la concentration critique CL. Un soutirage trop faible fait remonter le flux limitant vers des concentrations plus basses, ce qui impose une section Sm plus grande pour que la décantation reste possible. À l'inverse, un soutirage trop intense peut créer des remontées turbulentes. Le débit de soutirage est donc un paramètre de réglage qui influe directement sur la surface minimale calculée.

Quelles informations fournir pour un pré-dimensionnement de bac décanteur ?

Pour obtenir un pré-dimensionnement fiable d'un bac décanteur, les données suivantes doivent être transmises au fournisseur ou au bureau d'études : débit moyen et débit de pointe en m³/h, concentration en MES à l'entrée en mg/L, température et viscosité de l'effluent, objectif de concentration en MES admissible en sortie, surface disponible au sol et hauteur maximale de l'ouvrage, fréquence de vidange ou de curage souhaitée, nature des solides à séparer (sables, boues biologiques, flocs physicochimiques, hydrocarbures), et existence d'un risque de déversement accidentel de liquides légers si l'installation traite des eaux pluviales de voirie ou de parking.
