Que retient réellement l’ultrafiltration (UF) ?
Quelles données d'eau fixer avant de consulter un fournisseur ?
Comment traduire l'objectif en critères de coupure ?
Quel type de module choisir selon l'encrassement prévisible ?
Quel matériau de membrane choisir selon la chimie du site ?
Quels paramètres d'exploitation piloter au quotidien ?
Quelle stratégie de nettoyage intégrer dès la conception ?

💡 L'essentiel à retenir :

Une membrane d'ultrafiltration industrielle retient les MES, les colloïdes, les bactéries et les macromolécules, mais ne retire pas les sels dissous ni les petits ions : tout objectif de déminéralisation nécessite une étape RO en aval.
La taille de pores se situe entre 0,01 et 0,1 µm (MWCO indicatif : 1 000 à 500 000 Da) ; ces valeurs nominales ne garantissent pas des performances identiques d'un matériau ou d'un constructeur à l'autre.
Le choix entre UF pressurisée (inside-out, fibres creuses sur skid) et UF immergée (outside-in, bassin) dépend de la charge en MES, de l'empreinte disponible et du mode d'intégration : la configuration pressurisée domine en prétraitement osmose inverse, l'immergée en réutilisation d'eaux usées.
Le matériau pilote la durabilité en exploitation : le PVDF tolère les oxydants et les nettoyages fréquents, le PES convient aux eaux de process plus propres avec vigilance sur le chlore, le PAN s'applique à des cas spécifiques (eaux huileuses industrielles).
Le suivi du TMP à flux constant et la normalisation des données de perméabilité constituent les indicateurs de pilotage les plus fiables pour anticiper les besoins en CEB ou en CIP.
La durée de vie indicative d'un module UF se situe entre 3 et 5 ans selon les conditions d'eau, la stratégie de nettoyage et le niveau de flux retenu à la conception.

Choisir une membrane d’ultrafiltration industrielle implique de croiser les caractéristiques de l’eau à traiter, le niveau de séparation recherché et les contraintes d’exploitation de l’installation. En filtration membranaire, l’ultrafiltration est notamment utilisée pour le prétraitement avant osmose inverse, la réutilisation des eaux usées ou le traitement des eaux de surface. Le dimensionnement doit tenir compte du seuil de coupure, de la configuration du module, du matériau de la membrane, du flux de filtration et de la stratégie de nettoyage. Un mauvais réglage de ces paramètres peut entraîner une hausse de la pression transmembranaire, des nettoyages CIP plus fréquents et une réduction de la durée de vie des membranes. Cet article présente une méthode de choix structurée, depuis l’analyse de l’eau d’alimentation jusqu’aux conditions d’exploitation et de maintenance.

Devis pour une filtration membranaire industrielle

Que retient réellement l’ultrafiltration (UF) ?

Contaminants retenus par la barrière UF

L'ultrafiltration retient efficacement les matières en suspension (MES), les colloïdes, la turbidité, les bactéries, les virus selon l'intégrité du module, les algues et les macromolécules organiques de haut poids moléculaire. Elle réduit aussi la silice colloïdale et les formes colloïdales du fer et du manganèse. Ces propriétés en font une barrière particulaire et microbiologique fiable, avec une turbidité de perméat typiquement inférieure à 0,1 NTU et un SDI inférieur à 3 dans les conditions optimales de prétraitement RO.

Voir nos filtrations membranaires

Contaminants que l'UF ne retire pas

L'UF ne réduit pas les sels dissous (TDS), les petits ions, les nitrates, les métaux lourds dissous ni les micropolluants organiques dissous. Tout objectif de déminéralisation impose une étape d'osmose inverse en aval. Associer UF et RO permet de stabiliser la turbidité et l'indice de colmatage (SDI) en entrée de la membrane RO, ce qui réduit sensiblement la fréquence de nettoyage et prolonge la durée de vie des éléments spiralés RO.

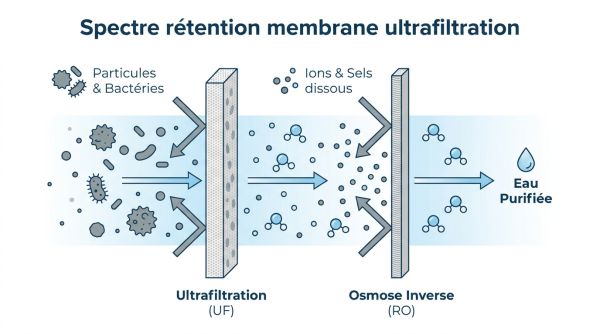

Spectre rétention membrane ultrafiltration

Vous êtes fournisseur de filtration membranaire industrielle ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles données d'eau fixer avant de consulter un fournisseur ?

Analyses physico-chimiques à collecter en priorité

Avant toute consultation, il faut disposer d'une caractérisation complète de l'eau d'alimentation. Les paramètres à mesurer sont les suivants :

La turbidité (NTU) et les MES (mg/L), incluant la variabilité saisonnière.
Le COT/COD (mg/L) pour évaluer le risque de biofouling et d'encrassement organique.
La teneur en huiles et graisses, en fer et manganèse totaux et dissous.
La dureté, la silice totale et le pH, qui conditionnent les risques de scaling.
La température min/max, qui influe sur la viscosité et donc sur le flux normalisé.
La concentration en chlore ou en oxydants résiduels, déterminante pour le choix du matériau.

Contraintes process et scénarios à préparer

Au-delà de l'analyse d'eau, les contraintes d'exploitation définissent l'architecture du système. Il faut préciser le débit nominal et les pics, les horaires de production (fonctionnement continu ou intermittent), l'empreinte disponible, les exigences en termes de disponibilité et les capacités de traitement des rejets de nettoyage. Prévoir un scénario nominal et un scénario d'événement (crue, pic de turbidité) permet de dimensionner le flux de conception et les séquences de backwash de façon réaliste.

Comment traduire l'objectif en critères de coupure ?

Différence entre taille de pores et MWCO

La taille de pores (exprimée en µm) est le critère physique directement mesurable : l'UF couvre la plage 0,01–0,1 µm. Le MWCO (molecular weight cut-off, en daltons) exprime le seuil de rétention de 90 % d'une molécule test ; il est souvent utilisé pour sélectionner une membrane dans les applications agroalimentaires ou biochimiques, là où la rétention de protéines ou de macromolécules est l'objectif. La plage typique du MWCO en UF s'étend de 1 000 à 500 000 Da.

Attention aux valeurs nominales identiques

Deux membranes affichant 0,03 µm de taille de pores nominale peuvent livrer des performances réelles différentes selon le matériau, la structure asymétrique ou symétrique de la paroi et les conditions d'exploitation. La turbidité cible du perméat et le SDI attendu en entrée de RO restent les critères de réception les plus pertinents, à spécifier dans le cahier des charges plutôt que de se limiter à la taille de pores nominale.

Quel type de module choisir selon l'encrassement prévisible ?

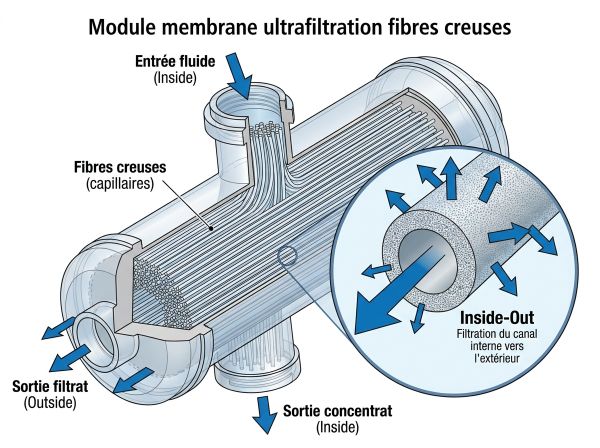

Fibres creuses

Le module UF à fibres creuses couvre la grande majorité des applications de traitement d'eau industriel. Sa densité de surface membranaire (de 20 à 80 m² par module selon les séries) en fait le format le plus compact. Il se prête au backwash automatique et à l'air scouring selon la configuration outside-in. Il convient aux eaux de surface, aux prétraitements RO et aux réutilisations industrielles dès lors que la turbidité d'alimentation reste dans les plages spécifiées (souvent inférieures à 100–300 NTU selon les modules).

Tubulaire et spiralé

Le module tubulaire à larges canaux tolère des eaux très chargées en MES (effluents industriels, eaux huileuses) grâce à ses diamètres internes plus importants qui réduisent le risque d'obstruction. Son coût d'exploitation énergétique est plus élevé. Le module spiralé offre une grande densité de surface, mais sa faible tolérance aux matières en suspension en limite l'usage à des eaux déjà clarifiées. Les modules plaques-cadres restent pertinents dans des applications spécifiques (bioprocédés, lait) où la facilité de démontage pour nettoyage prime.

Quel matériau de membrane choisir selon la chimie du site ?

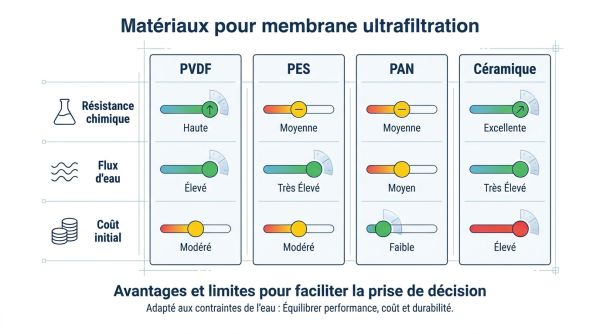

PVDF

Le PVDF (polyfluorure de vinylidène) est le matériau le plus utilisé en prétraitement RO et en réutilisation d'eaux usées. Sa résistance chimique, sa résistance mécanique et sa tolérance aux oxydants (jusqu'à 200 ppm de chlore en continu sur certaines séries, voire plus en nettoyage selon les spécifications fabricant) en font le choix prioritaire pour les eaux difficiles et les nettoyages fréquents. La taille de pores typique des modules PVDF fibres creuses se situe souvent autour de 0,03 µm.

PES

Le PES (polyéthersulfone) présente une bonne hydrophilie et un flux stable sur les eaux de process relativement propres. Son flux de perméat peut atteindre 120 L/m²·h selon les séries. La vigilance porte sur la tolérance au chlore, souvent limitée à 50 ppm en continu dans les tableaux de spécifications, et sur les limites de pH applicables au nettoyage. Il est fréquemment retenu dans les applications agroalimentaires et pharmaceutiques en raison de sa faible liaison aux protéines.

PAN

Le PAN (polyacrylonitrile) est hydrophile et tolère mieux certains effluents industriels, notamment les eaux huileuses. Sa tolérance au chlore est généralement plus faible (5 ppm en continu dans les données disponibles), ce qui impose de vérifier la compatibilité avec les séquences de CEB à l'hypochlorite. Son flux maximal peut atteindre 150 L/m²·h selon les séries.

Céramique et SiC

Les membranes céramiques ou SiC supportent des températures élevées, des pH extrêmes et des nettoyages agressifs que les polymères ne tolèrent pas. Leur coût d'investissement initial est nettement plus élevé, mais leur durée de vie prolongée et la réduction des cycles de remplacement peuvent rendre leur TCO compétitif dans des contextes spécifiques (chimie, agroalimentaire haute température, pétrochimie).

Quels paramètres d'exploitation piloter au quotidien ?

Flux LMH et TMP : les deux indicateurs centraux

Le flux (LMH) conditionne directement la surface membranaire installée et le risque d'encrassement. Un flux élevé réduit le CAPEX initial mais accélère la montée du TMP et la fréquence des nettoyages. Pour les eaux variables, un flux conservateur (retenu en dessous du seuil critique identifié lors du test pilote) stabilise les performances à long terme.Le TMP (pression transmembranaire) représente la résistance de la membrane. Un suivi de sa tendance à flux constant, plutôt que sa valeur absolue à un instant donné, permet de détecter l'encrassement avant qu'il ne devienne irréversible. La normalisation du TMP et de la perméabilité par rapport à la température corrige l'effet de viscosité et rend les données comparables dans le temps, saison après saison.

Logique de pilotage proactif

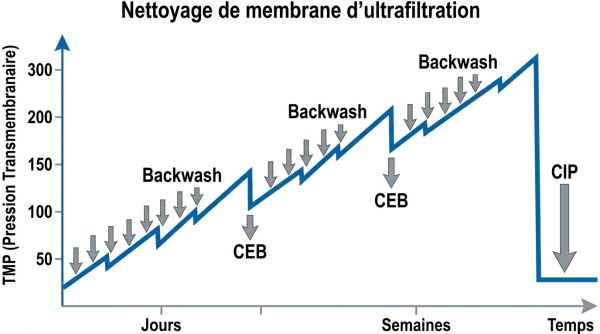

Lorsque le TMP normalisé franchit un premier seuil défini en commission, il faut ajuster la fréquence du CEB avant d'envisager un CIP. Si le TMP ne redescend pas après CEB, le déclenchement d'un CIP alcalin (organiques/biofouling) ou acide (scaling/fer/manganèse) s'impose. Retarder cette décision accélère l'irréversibilité du colmatage.

Quelle stratégie de nettoyage intégrer dès la conception ?

Backwash et air scouring

Le backwash (rétrolavage) consiste à injecter du perméat en sens inverse à intervalles réguliers pour décoller les dépôts réversibles. Sa fréquence et sa durée déterminent la production nette (il convient de raisonner en flux net, en tenant compte du volume consommé pour le lavage). L'air scouring génère une turbulence autour des fibres (surtout en outside-in et en immergé) efficace pour limiter le colmatage externe. Un débit d'air mal maîtrisé ou une distribution inégale peut contraindre mécaniquement les fibres et accélérer leur vieillissement.

CEB et CIP

Le CEB (chemically enhanced backwash) introduit une chimie légère (hypochlorite de sodium pour les organiques/biofouling, acide citrique ou chlorhydrique pour les dépôts inorganiques, soude pour les graisses) à faible concentration lors du backwash. La compatibilité avec le matériau de membrane doit être vérifiée sur la fiche technique avant tout protocole.Le CIP (cleaning-in-place) mobilise des concentrations plus élevées pendant des durées plus longues, avec trempage et rinçage. Il se déclenche lorsque la perméabilité normalisée n'est plus restaurée par le CEB. La séquence type combine un nettoyage alcalin/oxydant (organiques et biofouling) suivi d'un nettoyage acide (tartre, fer), ou inversement selon le type d'encrassement dominant identifié.
