Comment choisir une ligne de vie de sécurité ?

đź’ˇ L'essentiel Ă  retenir :

• Une ligne de vie de sĂ©curitĂ© permet Ă  un opĂ©rateur de se dĂ©placer en hauteur tout en restant attachĂ© Ă  un câble ou un rail fixĂ© sur la structure, contrairement Ă  un point d'ancrage ponctuel qui ne sĂ©curise qu'une position fixe.
• Les lignes de vie horizontales relèvent de la norme EN 795:2012 (Type C pour câble flexible, Type D pour rail rigide) ; les lignes verticales, utilisĂ©es sur Ă©chelles et pylĂ´nes, sont rĂ©gies par les normes EN 353-1 et EN 353-2.
• Pour un usage par plusieurs opĂ©rateurs simultanĂ©ment, le système doit ĂŞtre dimensionnĂ© et validĂ© selon la CEN/TS 16415:2013 ; la capacitĂ© dĂ©clarĂ©e (2, 3, 4 utilisateurs ou plus) varie selon le modèle et doit ĂŞtre explicitement confirmĂ©e par le fabricant.
• Le tirant d'air requis dĂ©pend de la longueur du système de liaison, du dĂ©ploiement de l'absorbeur, de la flèche du câble et de la hauteur de l'opĂ©rateur ; il doit rester strictement infĂ©rieur Ă  la hauteur disponible sous le parcours, sur toute la zone d'utilisation.
• La sangle textile convient aux interventions temporaires sur toitures ou chantiers grâce Ă  sa lĂ©gèretĂ© et sa facilitĂ© de pose, tandis que le câble ou le rail inoxydable s'impose dans les environnements corrosifs ou pour des installations permanentes Ă  accès rĂ©currents.
• Toute sĂ©lection, installation et rĂ©ception de ligne de vie doit ĂŞtre validĂ©e par une personne compĂ©tente, conformĂ©ment Ă  la notice fabricant et aux procĂ©dures internes de l'entreprise.

Choisir une ligne de vie de sĂ©curitĂ© nĂ©cessite d’adapter le système aux conditions rĂ©elles d’intervention : type de toiture ou de structure, frĂ©quence des travaux en hauteur, nombre d’utilisateurs, parcours Ă  sĂ©curiser et Ă©quipements antichute associĂ©s. Dans le cadre de la protection de chantier, le dimensionnement doit Ă©galement tenir compte du support de fixation, du tirant d’air disponible et, pour une ligne Ă  câble, de la flèche susceptible de se produire en cas de chute. Ce guide prĂ©sente les principaux critères permettant de comparer une ligne horizontale, verticale, temporaire ou permanente et d’orienter le choix vers une solution adaptĂ©e aux contraintes du site et aux opĂ©rations de maintenance ou de travaux.

Une ligne de vie antichute permet Ă  un opĂ©rateur de se dĂ©placer en hauteur en restant connectĂ© en permanence Ă  un support fixĂ© Ă  la structure, via son harnais et ses connecteurs. Elle intervient lorsque les protections collectives, telles que les garde-corps, sont techniquement impossibles ou disproportionnĂ©es par rapport Ă  la configuration du site.
Les contextes d'usage les plus courants en milieu professionnel sont les suivants :

• Maintenance sur toitures industrielles ou toitures-terrasses.
• Interventions sur Ă©quipements techniques en hauteur (CVC, groupes froids, panneaux photovoltaĂŻques).
• Travaux sur charpentes, passerelles, pylĂ´nes ou Ă©chelles fixes.
• Chantiers de construction nĂ©cessitant un dĂ©placement sĂ©curisĂ© sur un parcours dĂ©fini.

La ligne de vie est un EPI de catégorie III, soumis au marquage CE. Elle ne remplace pas la hiérarchie des mesures de prévention : elle constitue le dernier niveau, après la suppression du risque et les protections collectives.

Les lignes de vie se déclinent selon trois axes principaux : la durée d'installation (temporaire ou permanente), l'axe de déplacement (horizontale ou verticale) et la technologie du support (sangle textile, câble ou rail). Chaque combinaison correspond à des contextes d'usage précis.

Le choix entre une installation temporaire et une installation permanente repose principalement sur la fréquence d'accès au site et les contraintes structurelles.

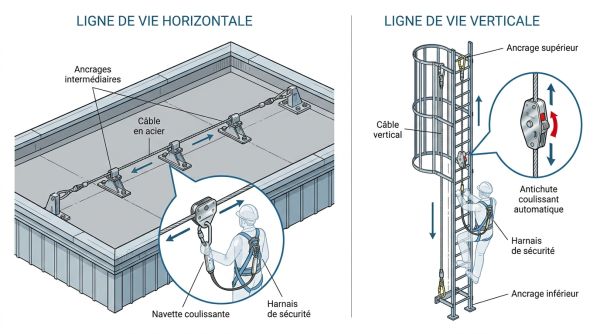

L'inclinaison du parcours dĂ©termine le type de ligne Ă  retenir. Les lignes horizontales couvrent les surfaces planes ou faiblement inclinĂ©es, gĂ©nĂ©ralement jusqu'Ă  15°. Au-delĂ , une ligne verticale ou inclinĂ©e devient nĂ©cessaire. Les lignes horizontales relèvent de la norme EN 795:2012 (Types C et D). Elles sĂ©curisent les dĂ©placements sur toitures, ponts et plateformes. Les critères de choix incluent la longueur du parcours, le tirant d'air disponible et le nombre d'utilisateurs. Les lignes verticales, rĂ©gies par EN 353-1 (support rigide) et EN 353-2 (support flexible), Ă©quipent les Ă©chelles fixes et les pylĂ´nes. Le coulisseau autobloquant se verrouille instantanĂ©ment en cas de chute, limitant la hauteur de chute libre. Ce type de ligne exige un ancrage en tĂŞte d'Ă©chelle et une continuitĂ© de connexion lors de la progression.

Le type de support conditionne les performances du système face aux contraintes terrain. La sangle textile convient parfaitement aux interventions temporaires sur des chantiers propres et peu exposés. Le câble inox, de diamètre couramment compris entre 8 et 10 mm, s'impose pour les installations permanentes ou dans des environnements agressifs (littoral, usines chimiques, toitures zinc ou cuivre). En cas de doute sur la compatibilité du matériau avec l'environnement, la notice fabricant et l'avis d'une personne compétente restent les seules références valides.

Au-delà des normes, le choix d'une ligne de vie repose sur une grille de critères terrain qui permettent de sélectionner le système réellement adapté au site et aux modes opératoires.

Avant toute sélection, une analyse du support s'impose. Les questions à poser sur le terrain sont les suivantes :

• Quel est le matĂ©riau de la structure porteuse : bac acier, bĂ©ton, bois, charpente mĂ©tallique ?
• La toiture prĂ©sente-t-elle une pente, et quelle est son inclinaison (infĂ©rieure ou supĂ©rieure Ă  15°) ?
• L'environnement est-il corrosif : proximitĂ© maritime, atmosphère chimique ou industrielle ?
• Le site est-il exposĂ© Ă  des conditions climatiques extrĂŞmes (gel, vent, UV intensifs) ?
• Les points d'ancrage peuvent-ils ĂŞtre fixĂ©s sur des Ă©lĂ©ments structurellement stables, comme des bacs acier ou des dalles bĂ©ton ?
• Une Ă©tanchĂ©itĂ© est-elle Ă  prĂ©server, orientant vers un système de type corps mort (Type E) ?

Un support non qualifié pour recevoir les ancrages est la cause la plus fréquente de non-conformité relevée lors des réceptions de chantier. L'analyse structurelle doit précéder toute décision d'achat.

Relever correctement le parcours à sécuriser conditionne le choix d'une longueur adaptée. Une méthode en quatre étapes permet de structurer ce relevé :
1. Identifier tous les points d'accès et zones de travail à couvrir sur le plan de toiture ou de structure.
2. Mesurer la distance totale du parcours, en intégrant les éventuels changements de direction.
3. Ajouter les dégagements nécessaires à chaque extrémité pour le raccordement aux ancrages.
4. Comparer la longueur totale aux plages de réglage proposées par les fabricants, généralement de l'ordre de 5 à 20 m ou 5 à 25 m selon les gammes, et vérifier que la configuration retenue reste dans les préconisations de la notice.
Lorsque le parcours dépasse la longueur maximale d'un seul tronçon, des ancrages intermédiaires peuvent être ajoutés pour prolonger la zone protégée. Cette décision doit être documentée dans la note de calcul.

Une ligne de vie ne fonctionne en sécurité que si elle est intégrée dans un système EPI cohérent. Les vérifications à réaliser portent sur les éléments suivants :

• La longe utilisĂ©e est-elle compatible avec le chariot ou le coulisseau prĂ©vu pour la ligne ?
• L'absorbeur d'Ă©nergie est-il intĂ©grĂ© Ă  la longe ou fourni sĂ©parĂ©ment avec la ligne ?
• Les connecteurs (mousquetons, anneaux) prĂ©sentent-ils le bon format pour s'engager sur le support de la ligne ?
• Le harnais est-il certifiĂ© EN 361 avec point d'attache dorsal adaptĂ© Ă  l'usage antichute ?
• Le système de passage aux ancrages intermĂ©diaires est-il manuel ou automatique, et le mode opĂ©ratoire est-il formalisĂ© ?
• Tous les composants proviennent-ils de fournisseurs dont la compatibilitĂ© est explicitement validĂ©e dans les notices respectives ?

Ne pas mixer des composants dont la compatibilité n'est pas documentée est une règle absolue. Un système hétérogène sans validation croisée des notices peut ne pas remplir ses fonctions lors d'une chute.

Le nombre d'opérateurs susceptibles de travailler en même temps sur la ligne influe directement sur la flèche du câble, les efforts aux ancrages et la portée admissible entre supports intermédiaires.
Pour les usages mono-utilisateur, un système conforme EN 795:2012 Type C ou D suffit dans la plupart des configurations. Pour les accès multi-utilisateurs, la démarche est la suivante :

• DĂ©finir le nombre maximum d'opĂ©rateurs simultanĂ©s attendu en situation rĂ©elle (pas en situation idĂ©ale).
• Exiger un système explicitement dimensionnĂ© pour ce nombre, avec rĂ©fĂ©rence Ă  la CEN/TS 16415:2013.
• VĂ©rifier que la note de calcul intègre ce scĂ©nario d'utilisation et ses consĂ©quences sur la flèche et les efforts.

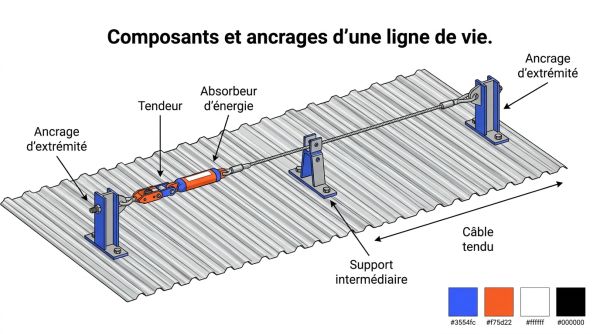

L'installation d'une ligne de vie ne s'improvise pas. Elle doit être réalisée par un installateur qualifié, en application stricte de la notice fabricant. Les principes suivants constituent un cadre de référence pour les responsables de chantier et les HSE.

Les points de contrôle à vérifier lors de la phase d'installation sont les suivants :

• Les ancrages d'extrĂ©mitĂ© et intermĂ©diaires sont fixĂ©s sur des Ă©lĂ©ments structurellement stables, identifiĂ©s et validĂ©s dans la note de calcul.
• Le matĂ©riau des fixations est compatible avec le support (inox sur zinc ou cuivre, acier galvanisĂ© sur bĂ©ton, etc.).
• L'Ă©tanchĂ©itĂ© est prĂ©servĂ©e ou rĂ©tablie autour des points de fixation perçants.
• Le câble est tendu conformĂ©ment aux prĂ©conisations du fabricant, mesurables Ă  l'aide d'un tensiomètre.
• Les ancrages intermĂ©diaires sont positionnĂ©s pour limiter la flèche Ă  la valeur retenue dans le calcul du tirant d'air.
• La continuitĂ© de l'assurage est assurĂ©e : l'opĂ©rateur ne doit jamais se dĂ©connecter lors du franchissement des intermĂ©diaires (sauf si le mode opĂ©ratoire l'exige et qu'une reconnexion immĂ©diate est documentĂ©e).
• Les extrĂ©mitĂ©s du câble sont serties ou fixĂ©es selon les prĂ©conisations du fabricant.
• Un contrĂ´le visuel complet est rĂ©alisĂ© après installation et avant mise en service.

L'installation est réalisée exclusivement par une personne qualifiée ou une entreprise spécialisée. Une mauvaise mise en tension ou un ancrage sur un support non porteur peut compromettre totalement la fonction de sécurité du système.

Avant la première utilisation, les livrables opérationnels suivants doivent être en place :

• Procès-verbal de rĂ©ception ou certificat de mise en service, signĂ© par l'installateur.
• Plan d'implantation Ă  jour, remis au donneur d'ordre et intĂ©grĂ© au dossier de site.
• Formation des utilisateurs sur les règles de connexion, les modes de dĂ©placement et le franchissement des intermĂ©diaires.
• Consignes de sĂ©curitĂ© affichĂ©es ou accessibles sur site, incluant les limites d'usage (nombre d'utilisateurs, mĂ©tĂ©o, EPI obligatoires).
• Plan de sauvetage opĂ©rationnel : procĂ©dure de dĂ©crochage rapide, moyens disponibles sur site, contacts d'urgence. Le syndrome de suspension peut conduire Ă  une perte de connaissance en moins de 20 minutes ; une Ă©vacuation en moins de 15 minutes est l'objectif Ă  atteindre.

Un système de ligne de vie en bon état mécanique est aussi une ligne de vie dont l'entretien est tracé et documenté. Deux niveaux de contrôle coexistent.

Avant chaque intervention, l'opérateur ou le responsable de chantier réalise une inspection rapide portant sur les points suivants :

• Absence de coupure, d'effilochage ou de dĂ©formation visible sur le câble ou la sangle.
• Absence de corrosion active sur le câble, les ancrages, les potelets et les connecteurs.
• Tension apparente correcte du câble (pas de mou excessif).
• Fixation solide et sans jeu des ancrages d'extrĂ©mitĂ© et intermĂ©diaires.
• Bon Ă©tat des Ă©lĂ©ments textiles (si sangle) : absence d'usure, de brĂ»lure chimique ou d'exposition UV excessive.
• LisibilitĂ© des Ă©tiquettes de marquage et de traçabilitĂ©.
• Bon fonctionnement des chariots ou coulisseaux : glissement libre, verrouillage sans blocage parasite.
• ConformitĂ© de l'EPI personnel associĂ© (harnais, longe, absorbeur, connecteurs).

En cas de doute sur l'état d'un composant, le système est retiré du service et soumis à inspection par une personne compétente avant toute réutilisation. Ce principe ne souffre aucune exception.

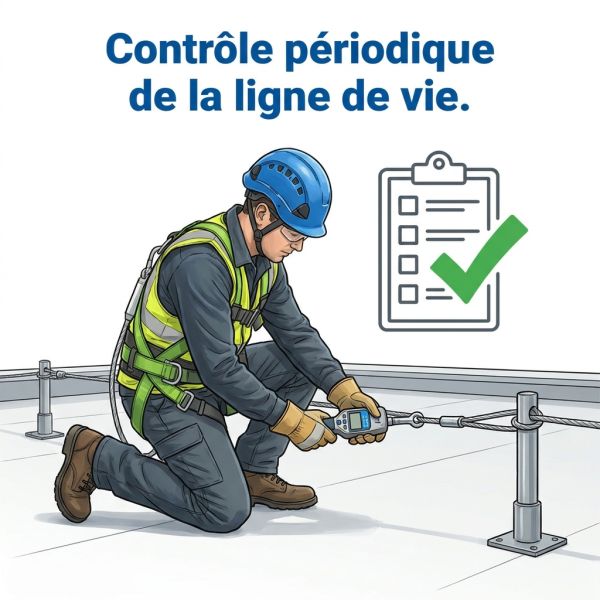

La vérification générale périodique (VGP) des lignes de vie est requise au moins une fois par an, conformément à l'arrêté du 19 mars 1993 et aux exigences du Code du travail (articles R4323-58 et suivants). Elle est réalisée par une personne compétente, formée par le fabricant ou par un organisme reconnu.
Cette inspection couvre :

• La mesure de la tension du câble avec tensiomètre.
• L'inspection visuelle et mĂ©canique de tous les ancrages, platines, sertissages et jonctions.
• Le contrĂ´le du bon Ă©tat et du coulissement des chariots ou coulisseaux.
• La vĂ©rification des absorbeurs d'Ă©nergie non dĂ©clenchĂ©s.
• La traçabilitĂ© de l'inspection dans le registre de sĂ©curitĂ© du site.

Une inspection exceptionnelle s'impose après toute chute ayant sollicité le système, après un événement climatique extrême ou après toute modification de la structure porteuse. Après une chute, le système est mis hors service jusqu'à la conclusion de cette inspection.
