- Un mélange de gaz industriel sur mesure se définit selon six critères : application, composition, précision, stabilité, conditionnement et exigences de certification.
- Pour l'étalonnage, les concentrations, les incertitudes de mesure et la traçabilité doivent être adaptées aux exigences analytiques. Les mélanges de procédé peuvent répondre à des tolérances différentes.
- Un mélange de gaz peut associer plusieurs composants, avec des concentrations exprimées en pourcentage, en ppm ou en ppb. Sa faisabilité dépend de la compatibilité des gaz et des concentrations recherchées.
- La stabilité du mélange varie de quelques mois à plusieurs années selon sa composition, le traitement des bouteilles et les conditions de stockage. La durée garantie doit être confirmée par le fournisseur.
- Le conditionnement comprend notamment des bouteilles de 10, 20 ou 50 L, ainsi que des cadres de bouteilles pour les consommations importantes. La pression de service dépend du mélange et du récipient utilisé.
- Le certificat d'analyse ou de référence, lorsqu'il est requis, précise notamment les concentrations mesurées ou certifiées, les incertitudes associées, la stabilité et les informations de traçabilité adaptées à l'application.
Un mélange de gaz industriel sur mesure associe plusieurs gaz dans des proportions définies pour répondre aux exigences d'une application professionnelle. Il peut être utilisé pour l'étalonnage d'analyseurs, les contrôles environnementaux, les procédés métallurgiques, la recherche en laboratoire ou certaines opérations de fabrication. Le choix repose sur six critères principaux : l'application, la composition, les concentrations, la précision requise, la stabilité et le conditionnement. Pour les usages analytiques, les exigences de certification et de traçabilité doivent également être prises en compte. Les fournisseurs de mélanges de gaz industriels proposent des compositions standards ou personnalisées. Lorsque les caractéristiques du mélange ne sont pas encore définies, une étude technique permet d'en vérifier la faisabilité et d'identifier une formulation adaptée.
Quel mélange de gaz industriel choisir selon l'application visée ?
Cartographie des applications industrielles et des exigences associées
L'application constitue le premier critère de sélection d'un mélange gazeux. Les gaz utilisés pour étalonner un analyseur ne présentent pas nécessairement les mêmes caractéristiques que ceux destinés à protéger une atmosphère de production.
| Application | Exemples de mélanges | Principaux critères de choix |
|---|---|---|
| Étalonnage d'analyseurs | CO ou CO₂ dans l'azote ou l'air | Concentration, incertitude, traçabilité |
| Surveillance environnementale | SO₂, NO ou NO₂ dans un gaz de fond adapté | Faibles concentrations, stabilité, certification |
| Laboratoire et recherche | Mélanges de référence multicomposants | Pureté, compatibilité instrumentale, précision |
| Traitement thermique | Azote et hydrogène | Composition, atmosphère recherchée, sécurité |
| Soudage industriel | Argon et CO₂ | Type d'acier, procédé MAG, stabilité de l'arc |
| Pétrochimie et énergie | Mélanges d'hydrocarbures et de gaz de référence | Composition, caractéristiques analytiques, traçabilité |
Pour les opérations de contrôle et de mesure, les gaz de calibration permettent de vérifier ou d'étalonner différents équipements analytiques. Dans les opérations de soudage MAG, le choix des gaz de soudage dépend principalement du métal, des paramètres du poste et de la qualité de soudure recherchée.
Distinction entre gaz d'étalonnage et gaz de procédé industriel
Un gaz d'étalonnage possède une composition connue avec un niveau d'incertitude adapté aux performances de l'instrument à vérifier. Selon les exigences de mesure, il peut nécessiter une traçabilité métrologique documentée ou une certification spécifique.
Un gaz de procédé industriel est destiné à participer au fonctionnement d'une installation ou à maintenir des conditions de production. Ses caractéristiques sont définies selon les contraintes techniques du procédé, qui ne nécessitent pas systématiquement une précision métrologique élevée.
Dans les laboratoires, les gaz analytiques peuvent comprendre des gaz purs de haute pureté et des mélanges spécifiques utilisés pour la chromatographie, la spectrométrie ou les contrôles qualité.
La différence entre ces familles repose donc principalement sur l'utilisation, les exigences de précision et les documents de traçabilité nécessaires.
Comment définir la composition et les concentrations du mélange ?
Constituants, gaz de fond et unités de concentration à spécifier
La composition d'un mélange gazeux comprend les gaz constituants, leurs concentrations et le gaz de fond, également appelé gaz de balance.
Le gaz de fond représente généralement le constituant majoritaire du mélange. Il peut notamment s'agir d'azote, d'argon, d'air synthétique, d'hélium ou d'un autre gaz compatible avec l'application.
| Gaz de fond | Exemples d'utilisations |
|---|---|
| Azote | Mélanges d'étalonnage, atmosphères inertes, analyses industrielles |
| Air synthétique | Étalonnage de certains analyseurs, contrôle environnemental |
| Argon | Mélanges de protection, applications métallurgiques et analytiques |
| Hélium | Mélanges spéciaux, applications analytiques et certains procédés |
| Hydrogène | Mélanges réducteurs et applications industrielles spécifiques |
Les concentrations peuvent être exprimées en pourcentage, en ppm ou en ppb selon les besoins.
- Pourcentage (%) : adapté aux constituants présents en proportion relativement importante.
- ppm : partie par million, utilisée pour de faibles concentrations.
- ppb : partie par milliard, utilisée pour les concentrations à l'état de traces.
Les unités doivent être précisées, notamment lorsqu'il faut distinguer une fraction molaire d'une concentration massique.
Pour les applications analytiques, les mélanges de gaz pour laboratoire peuvent être formulés avec plusieurs constituants et des concentrations adaptées à la méthode de mesure.
Gestion des impuretés et pureté initiale des gaz
La pureté des constituants influence directement la qualité du mélange final. Une impureté présente dans un gaz de départ peut modifier les résultats d'analyse ou perturber certaines réactions industrielles.
L'utilisation de gaz purs de qualité adaptée permet de maîtriser la présence de composés indésirables.
Pour les applications sensibles, il convient notamment de vérifier :
- La pureté des gaz constituants.
- Les limites d'impuretés acceptables.
- Les risques de contamination pendant la préparation.
- La compatibilité avec les instruments et les matériaux en contact avec le gaz.
Les exigences peuvent être particulièrement importantes pour les mélanges contenant des composants à très faible concentration.
Quel niveau de précision et de tolérance faut-il exiger ?
Tolérance de production, précision d'analyse et incertitude de mesure
La qualification d'un mélange de gaz repose sur plusieurs notions qu'il convient de distinguer. La tolérance de production correspond à l'écart autorisé entre la concentration demandée et la concentration effectivement obtenue. L'incertitude de mesure caractérise la dispersion des valeurs pouvant raisonnablement être attribuées à une concentration mesurée. La précision analytique dépend notamment de la méthode de mesure, des équipements utilisés et des caractéristiques des composants. Par exemple, pour une concentration demandée de 200 ppm avec une tolérance relative de ±5 %, la concentration produite doit se situer entre 190 et 210 ppm. La valeur mesurée et son incertitude doivent être examinées séparément lorsqu'une application exige une composition précisément connue.
Classes de gaz de contrôle et certificats d'analyse associés
Les fournisseurs proposent différents niveaux de qualité pour répondre aux besoins industriels et analytiques. Les appellations commerciales et les classes de précision peuvent varier d'un fabricant à l'autre.
| Type de besoin | Exigences principales | Documentation à vérifier |
|---|---|---|
| Gaz de procédé | Composition adaptée à l'application | Fiche technique, caractéristiques du mélange |
| Gaz de contrôle | Concentration connue et tolérance définie | Documentation ou certificat selon l'offre |
| Gaz d'étalonnage | Valeur mesurée, incertitude et stabilité adaptées | Certificat d'analyse ou d'étalonnage |
| Matériau de référence certifié | Valeur certifiée et traçabilité métrologique | Certificat de matériau de référence |
Pour les contrôles réglementaires ou les analyses exigeantes, il faut vérifier que le niveau de certification proposé correspond aux exigences de la méthode utilisée.
Les références normatives et les accréditations doivent être examinées avant de sélectionner un fournisseur.
Principaux facteurs techniques dégradant la tolérance de production
Plusieurs facteurs peuvent rendre la préparation d'un mélange plus complexe :
- Une concentration très faible d'un constituant.
- La présence de nombreux composants.
- L'utilisation de gaz particulièrement réactifs.
- Des risques de condensation ou d'adsorption sur les parois.
- Des contraintes particulières de pression ou de conditionnement.
Plus la composition est complexe, plus une étude de faisabilité peut être nécessaire pour garantir les caractéristiques demandées.
Comment garantir la stabilité et la durée de conservation du mélange ?
Causes de dérive de la composition au fil du temps
La stabilité correspond à la capacité du mélange à conserver ses caractéristiques pendant une durée définie, dans des conditions de stockage et d'utilisation déterminées.
Certains composants peuvent réagir entre eux, interagir avec les parois de la bouteille ou subir des phénomènes d'adsorption.
Les risques de dérive dépendent notamment :
- De la nature des gaz constituants.
- De leurs concentrations.
- Du matériau et du traitement intérieur de la bouteille.
- Des conditions de température et de pression.
- De la durée de stockage.
Pour les mélanges destinés à l'étalonnage, la stabilité doit être compatible avec la fréquence des contrôles et la durée prévue d'utilisation.
Traitements de bouteilles et durées de garantie atteignables
Les fournisseurs peuvent utiliser des bouteilles spécialement préparées pour améliorer la stabilité des mélanges.
Des traitements de surface, des procédures de nettoyage et des méthodes de conditionnement adaptées permettent de limiter les interactions entre les composants et les parois.
La durée de stabilité garantie peut varier de quelques mois à plusieurs années selon le mélange et les conditions de fourniture.
Des garanties de 12, 24, 36 ou 60 mois existent pour certaines formulations, sans ĂŞtre applicables Ă tous les gaz.
Il convient donc de demander au fournisseur :
- La durée de stabilité garantie.
- Les conditions de stockage Ă respecter.
- La date de référence de cette garantie.
- Les Ă©ventuelles restrictions d'utilisation.
Quelles contraintes de faisabilité chimique faut-il vérifier avant commande ?
Compatibilité chimique et limites de pression de remplissage
La fabrication d'un mélange sur mesure nécessite de vérifier la compatibilité chimique et physique des constituants. Certains gaz peuvent réagir entre eux, devenir instables dans des conditions particulières ou présenter des risques spécifiques d'inflammabilité, de toxicité ou d'oxydation. La pression de remplissage doit également être adaptée à la composition et au récipient utilisé.
Pour les mélanges complexes, le fournisseur vérifie notamment :
- La compatibilité des gaz constituants.
- Le comportement du mélange sous pression.
- Les risques de réaction ou de condensation.
- La compatibilité avec les matériaux du récipient.
- Les conditions de transport et d'utilisation.
La pression maximale ne doit pas être considérée comme une valeur universelle. Elle dépend du mélange, de la bouteille et des contraintes de sécurité applicables.
Particularités des mélanges liquéfiés sous pression et du prélèvement
Certains mélanges peuvent contenir des constituants susceptibles de se liquéfier sous pression. Dans ce cas, la composition de la phase gazeuse peut différer de celle de la phase liquide, ce qui impose des précautions particulières lors du prélèvement. Le système de soutirage doit être défini avec le fournisseur pour préserver la représentativité de l'échantillon et limiter les risques liés à la pression ou aux propriétés chimiques des composants. Ces configurations nécessitent une validation technique spécifique avant la mise en service.
Quel conditionnement et quelle robinetterie retenir pour un mélange ?

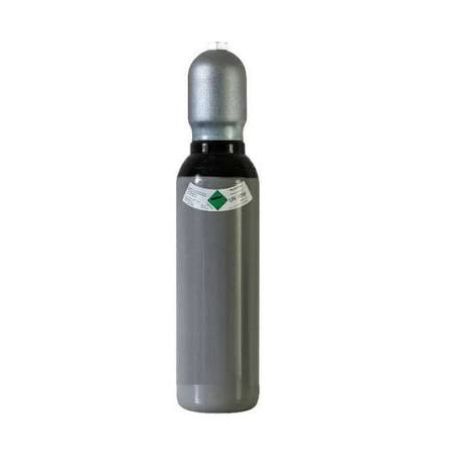

Taille, matériau et pression de service des bouteilles
Le conditionnement dépend de la consommation, du mode d'utilisation et des contraintes de stockage.
Les fournisseurs peuvent proposer différentes capacités de bouteilles, notamment des formats de 10, 20 ou 50 litres, sous réserve de compatibilité avec le mélange recherché.
| Conditionnement | Besoin correspondant |
|---|---|
| Petite bouteille | Essais, interventions ponctuelles, faible consommation |
| Bouteille de capacité intermédiaire | Laboratoires et postes de contrôle |
| Grande bouteille | Utilisation régulière en environnement industriel |
| Cadre de bouteilles | Consommation importante ou alimentation de plusieurs Ă©quipements |
Le matériau de la bouteille, son traitement intérieur et sa pression de service doivent être compatibles avec les caractéristiques du mélange.
Pour des consommations élevées, les possibilités d'approvisionnement doivent être étudiées avec le fournisseur.
Robinetterie, raccords normalisés et équipements associés à prévoir
Le choix de la robinetterie doit tenir compte de la nature du gaz, de la pression de service et des équipements raccordés.
Les installations peuvent nécessiter des détendeurs, des régulateurs de débit, des vannes spécifiques ou des systèmes de distribution adaptés aux gaz de haute pureté.
Il convient de vérifier :
- La compatibilité du raccord de sortie.
- Le type de détendeur nécessaire.
- La pression et le débit requis au point d'utilisation.
- La compatibilité des matériaux avec les gaz.
- Les dispositifs de sécurité prévus pour l'installation.
Pour les applications analytiques, des équipements spécifiques peuvent être nécessaires afin de limiter les contaminations et de préserver la composition du mélange.
Quelles normes et certifications exiger du fournisseur de gaz ?
Normes ISO et accréditations à exiger du producteur
Les normes et certifications constituent des critères importants pour les mélanges utilisés dans les applications métrologiques.
| Norme | Domaine concerné | Intérêt pour l'acheteur |
|---|---|---|
| ISO 6141 | Certificats de mélanges de gaz d'étalonnage | Définition des informations métrologiques à fournir |
| ISO 6142-1 | Préparation gravimétrique des mélanges d'étalonnage de classe I | Méthode de préparation et évaluation de l'incertitude |
| ISO/IEC 17025 | Compétence des laboratoires d'essais et d'étalonnage | Fiabilité des résultats dans la portée d'accréditation |
| ISO 17034 | Compétence des producteurs de matériaux de référence | Production de matériaux de référence, notamment certifiés |
La présence d'une accréditation ne signifie pas que tous les mélanges proposés par un fournisseur sont couverts. Il faut vérifier la portée exacte de l'accréditation, notamment les composants, les plages de concentration et les méthodes concernées.
Contenu attendu du certificat d'analyse et traçabilité métrologique
Pour un mélange destiné à l'étalonnage, le certificat doit fournir les informations nécessaires à l'utilisation métrologique du gaz.
Selon le type de produit et le niveau de certification, il peut notamment préciser :
- L'identification du mélange et de son récipient.
- Les constituants et leurs concentrations.
- Les valeurs mesurées ou certifiées.
- Les incertitudes associées.
- La durée de stabilité garantie.
- Les méthodes de préparation ou de caractérisation pertinentes.
- Les informations relatives à la traçabilité métrologique.
Le contenu exact dépend du produit, de la certification et des documents contractuellement prévus.
Un certificat accrédité ou un certificat de matériau de référence doit être demandé lorsque l'application l'exige.
Comment choisir un fournisseur fiable de mélange de gaz ?
Critères techniques et qualité à évaluer chez un fournisseur
Le choix d'un fournisseur de mélanges gazeux sur mesure doit reposer sur sa capacité à répondre aux caractéristiques attendues et à assurer la continuité de l'approvisionnement.
Les critères à comparer comprennent :
- La diversité des gaz et des compositions disponibles.
- Les possibilités de personnalisation.
- Les niveaux de précision et les certifications proposés.
- La capacité à vérifier la faisabilité d'un mélange.
- Les conditionnements et les équipements associés.
- Les délais de fabrication et les modalités de livraison.
- L'accompagnement technique avant et après la commande.
Pour les applications d'étalonnage exigeantes, certains fournisseurs proposent des mélanges accrédités. Le choix final doit toutefois être fondé sur la compatibilité entre les caractéristiques proposées et les besoins réels de l'installation.
Questions décisionnelles à poser au fournisseur avant la commande
Avant de commander un mélange gazeux personnalisé, plusieurs questions permettent de préciser les conditions de fourniture :
- Le mélange demandé est-il techniquement réalisable ?
- Quelles concentrations et tolérances peuvent être garanties ?
- Une certification ou une traçabilité particulière est-elle disponible ?
- Quelle durée de stabilité est prévue ?
- Quel conditionnement correspond Ă la consommation ?
- Quels raccordements et équipements sont nécessaires ?
- Quels sont les délais de fabrication et d'approvisionnement ?
Il n'est pas indispensable de connaître toutes ces informations avant le premier contact. L'application recherchée, les gaz envisagés et les volumes nécessaires constituent déjà une base pour étudier le projet.
Les entreprises peuvent comparer les fournisseurs de mélanges de gaz industriels afin d'obtenir une solution adaptée à leurs spécifications et à leurs contraintes d'approvisionnement.
Quelles règles de sécurité et de stockage appliquer aux mélanges ?
Analyse des risques et conditions de stockage des mélanges
Les risques associés à un mélange gazeux dépendent de ses constituants et de leurs concentrations.
Selon la formulation, les principaux dangers peuvent concerner l'inflammabilité, le caractère comburant, la toxicité, la corrosion, l'asphyxie ou la pression.
Les conditions de stockage doivent respecter les instructions du fournisseur et les informations présentes sur la fiche de données de sécurité.
Une attention particulière doit être portée à la ventilation, aux sources de chaleur, à la séparation des gaz incompatibles et aux risques de fuite.
Bonnes pratiques de réception et d'utilisation des bouteilles
À réception, il est nécessaire de contrôler l'identification du gaz, l'état de la bouteille et sa conformité avec la commande.
Les principales précautions comprennent :
- Vérifier l'étiquette et les caractéristiques du mélange.
- Consulter la fiche de données de sécurité.
- ContrĂ´ler les documents d'analyse lorsque l'application les exige.
- Respecter les conditions de stockage et de transport.
- Utiliser les détendeurs et raccordements adaptés.
- Maintenir les bouteilles en position sécurisée, conformément aux consignes du fournisseur.
- Respecter les limites de température, de pression et de stabilité spécifiées.
Pour les applications analytiques, les valeurs certifiées et les conditions d'utilisation doivent être prises en compte dans les procédures de mesure.
Une préparation adaptée du projet et un échange avec le fournisseur permettent de sélectionner un mélange de gaz industriel sur mesure répondant aux exigences de composition, de précision, de sécurité et d'approvisionnement.
