Comment choisir un générateur d’air zéro pour GC-FID ?

đź’ˇ L'essentiel Ă  retenir :

• Le gĂ©nĂ©rateur d'air zĂ©ro pour GC-FID rĂ©duit les hydrocarbures totaux (THC) Ă  < 0,1 ppm (niveau courant) ou < 0,05 ppm (niveau Ă©levĂ©) ; plus le seuil est bas, plus la ligne de base est stable et la limite de dĂ©tection abaissĂ©e.
• Le point de rosĂ©e standard se situe Ă  < -30°C ; des applications sensibles ou des configurations multi-instruments justifient d'exiger < -50°C, voire jusqu'Ă  -75°C sur certaines gammes.
• Le dĂ©bit se calcule en additionnant les consommations rĂ©elles de chaque instrument, puis en ajoutant une marge de 20 Ă  30 % ; les paliers disponibles sont 1,5 / 3 / 6 / 15 / 30 L/min.
• Deux architectures coexistent : le gĂ©nĂ©rateur avec compresseur intĂ©grĂ© oil-free convient aux laboratoires sans rĂ©seau d'air, tandis que le modèle Ă  air comprimĂ© externe suppose une alimentation conforme Ă  la classe ISO 8573-1:2010 Class 1.2.1 ou une prĂ©filtration Ă  5 µm.
• La pression dĂ©livrĂ©e doit ĂŞtre vĂ©rifiĂ©e par rapport Ă  la pression requise par l'instrument ; une incohĂ©rence entre 7 bar et 9 bar sur une mĂŞme fiche produit impose une validation auprès du fabricant avant commande.
• Le temps de chauffe du four catalytique est d'environ 45 min ; aucune mesure d'analyse ne doit dĂ©marrer avant stabilisation complète de la ligne de base.

Dans un détecteur FID, l'air alimente la flamme hydrogène-air qui ionise les composés organiques élués de la colonne. Cet air n'est pas un simple comburant : toute trace d'hydrocarbure présente dans ce flux contribue directement au courant de fond du détecteur. Le terme zero air désigne un air traité pour ramener les hydrocarbures totaux à un niveau aussi proche que possible de zéro. La même logique s'applique aux détecteurs NPD, FPD et PFPD, qui partagent des exigences de pureté comparables.

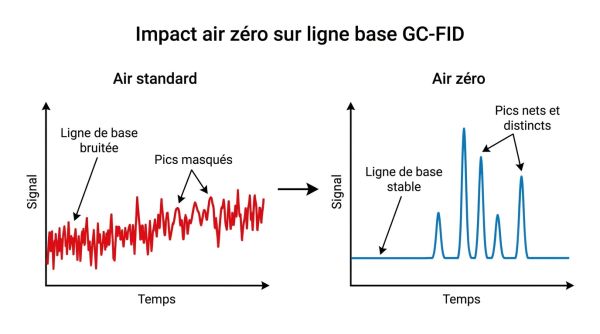

Un air non traité ou insuffisamment purifié produit une ligne de base élevée et instable. Cette instabilité se traduit par une limite de détection dégradée et des intégrations de pics moins précises. À l'inverse, un air zéro de qualité, avec un THC inférieur à 0,05 ppm, permet d'atteindre les performances nominales du détecteur, notamment pour les analyses de traces à très faibles concentrations. La réduction du CO est également mentionnée sur certains générateurs comme facteur complémentaire de stabilisation.

Le seuil de THC est le critère différenciateur central. Deux niveaux coexistent sur le marché :

• < 0,1 ppm THC constitue le niveau courant, suffisant pour la majoritĂ© des applications GC-FID en routine.
• < 0,05 ppm THC correspond au niveau Ă©levĂ©, Ă  privilĂ©gier pour les analyses Ă  très faibles concentrations ou lorsque la limite de dĂ©tection est un paramètre critique.

La purification repose sur un four catalytique (catalyseur palladium ou platine selon les fabricants) qui oxyde les hydrocarbures résiduels, y compris le méthane, à haute température.

Le point de rosée (ADP) traduit la teneur résiduelle en vapeur d'eau de l'air produit. Une humidité excessive dégrade la reproductibilité des analyses et peut endommager les colonnes et les injecteurs à long terme.

• Un point de rosĂ©e < -30°C constitue le niveau standard, adaptĂ© Ă  la plupart des installations GC-FID en conditions normales de laboratoire.
• Un point de rosĂ©e < -50°C est Ă  exiger lorsque les analyses sont particulièrement sensibles, lorsque le laboratoire prĂ©sente des fluctuations d'humiditĂ© ambiante importantes, ou pour des configurations multi-instruments avec des longueurs de tuyauterie significatives.
• Certaines gammes atteignent -60°C, -70°C voire -75°C, pour des exigences de rĂ©fĂ©rence ou des applications analytiques spĂ©cifiques.

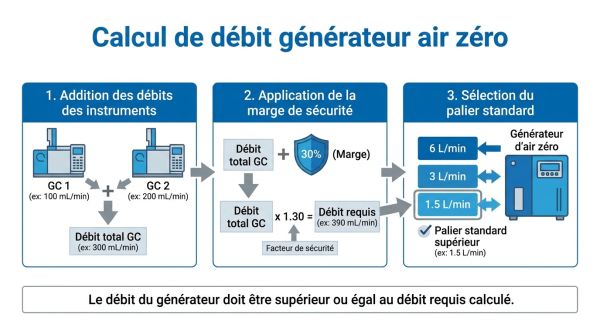

Le dimensionnement du débit est l'étape la plus fréquemment sous-estimée. La méthode à appliquer se déroule en trois temps :

1. Relever la consommation d'air de chaque instrument (disponible dans la documentation du fabricant GC), typiquement de l'ordre de 300 Ă  400 mL/min pour un FID standard en mode flamme.
2. Additionner les consommations de tous les instruments raccordés au générateur.
3. Appliquer une marge de 20 à 30 % sur le total calculé, pour absorber les pics de demande et préserver la stabilité de pression.

Les paliers disponibles sur le marché sont 1,5 / 3 / 6 / 15 / 30 L/min. Pour un laboratoire exploitant deux GC-FID en parallèle, le besoin calculé dépasse généralement 1,5 L/min et justifie d'opter pour un palier de 3 ou 6 L/min selon la marge retenue. Pour un parc de cinq à dix instruments, un modèle à 15 ou 30 L/min est adapté. Il est toujours préférable de sélectionner le palier supérieur plutôt que de saturer le générateur, au risque de déstabiliser la pression de service.

La compatibilité de pression entre le générateur et l'instrument est un point de vigilance concret. Il convient de comparer la pression minimale et maximale délivrée par le générateur avec les exigences du GC. Les longues tuyauteries, les filtres intermédiaires et les raccords génèrent des pertes de charge qui réduisent la pression disponible au point d'usage. Une réserve tampon intégrée ou un ballon tampon externe permet d'amortir les variations de débit lors de l'allumage des flammes et de maintenir une pression stable.

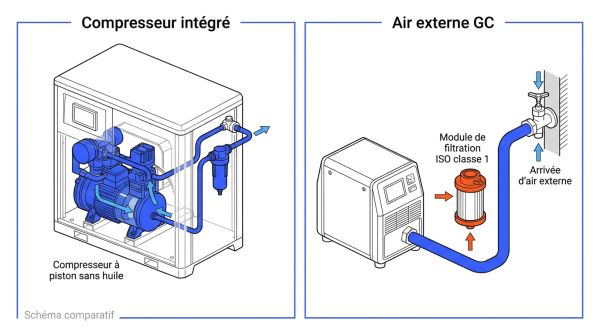

Deux architectures structurent l'offre du marché :

• GĂ©nĂ©rateur avec compresseur intĂ©grĂ© (pistons 100 % oil-free) : solution autonome, ne nĂ©cessite pas de rĂ©seau d'air comprimĂ©. Le niveau sonore peut atteindre < 52 dB(A) sur certains modèles. La maintenance est concentrĂ©e sur un seul Ă©quipement, mais le compresseur reprĂ©sente une pièce d'usure Ă  surveiller.
• GĂ©nĂ©rateur raccordĂ© Ă  un air comprimĂ© externe : plus compact, mais dĂ©pendant de la qualitĂ© de l'air du rĂ©seau. L'air d'entrĂ©e doit respecter la classe ISO 8573-1:2010 Class 1.2.1 ou ĂŞtre prĂ©filtrĂ© Ă  5 µm selon les systèmes. Une huile rĂ©siduelle dans l'air d'entrĂ©e dĂ©tĂ©riore rapidement le catalyseur et annule les performances de purification.

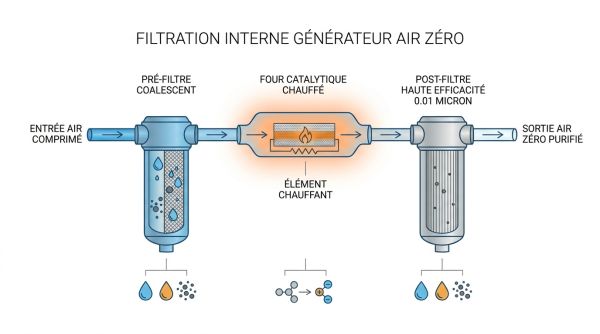

La chaîne de filtration typique comprend une préfiltration coalescente qui piège les condensats et les particules grossières, suivie d'une post-filtration particulaire en sortie du four catalytique. Des seuils de filtration jusqu'à 0,01 µm sont observés sur certains générateurs. Cette post-filtration protège les injecteurs et les détecteurs contre les microparticules issues du catalyseur, qui peuvent colmater les orifices ou contaminer la flamme.

Les filtres coalescents et les post-filtres doivent être remplacés selon l'évolution de la perte de charge mesurée ou selon les recommandations du fabricant. L'absence de remplacement régulier dégrade progressivement les performances de purification et augmente la pression différentielle dans le circuit.

Certains générateurs proposent un traitement élargi incluant la réduction du CO et, via des options spécifiques, des filtres dédiés au retrait de NOx et SO₂ (filtre Purafil, charbon actif). Ces configurations dites "TOTAL" sont utiles lorsque l'air de laboratoire est chargé en polluants urbains, lorsque plusieurs types de détecteurs sont raccordés en parallèle (FID, NPD, FPD, PFPD), ou lorsque les exigences internes de qualité imposent une pureté multi-contaminants documentée.

Les formats disponibles couvrent la paillasse, le rack 19" et les solutions au sol pour les grandes capacités. Un modèle paillasse suffit pour un ou deux instruments ; un format rack s'impose dès que plusieurs instruments partagent un même générateur central. La ventilation du local doit être anticipée, notamment pour les modèles avec compresseur intégré qui génèrent de la chaleur. Le niveau sonore de référence observé sur le marché est < 52 dB(A) pour les modèles les plus silencieux. Certains appareils disposent d'interfaces RS-232 ou RS-485 pour l'intégration dans un système de supervision ou de gestion à distance.
