Gaz étalon | Choix pour l’étalonnage d’un analyseur

Quel est le rôle du gaz étalon dans l'étalonnage d'un analyseur ?
Quels types de gaz étalon choisir selon l'analyseur et l'application ?
Comment déterminer la concentration adaptée à la plage de mesure ?
Quelle incertitude et quelle pureté exiger du gaz étalon ?
Quelles certifications et quelle traçabilité vérifier sur le gaz étalon ?
Comment vérifier la compatibilité du détendeur et des matériaux ?
Quelle durée de conservation et quelles conditions de stockage prévoir ?
Comment choisir le conditionnement et l'alimentation du gaz étalon ?
Quel tableau de sélection appliquer pour choisir le gaz étalon ?
Quelles questions fréquentes se poser sur le gaz étalon ?

💡 L'essentiel à retenir :

Un gaz étalon certifié sert à étalonner, contrôler et valider un analyseur avant toute mesure quantitative.
Le gaz zéro et le gaz d'échelle se préparent ensemble : l'azote pur définit le zéro, une concentration ciblée règle la plage de mesure.
Une incertitude de mesure de ±1 % à ±2 % convient aux usages réglementaires ; ±5 % à ±10 % reste suffisant pour le contrôle de process.
Un certificat d'analyse accrédité ISO 17025 ou un matériau de référence certifié ISO 17034 devient obligatoire en métrologie légale et pour les contrôles d'émissions.
La durée de conservation varie de 4 mois pour NO2 à 28 mois pour CO et O2, selon la réactivité du mélange.
Le détendeur doit être en inox 316L pour les gaz réactifs, avec un raccord normalisé NF E 29-650 adapté à la famille de gaz.

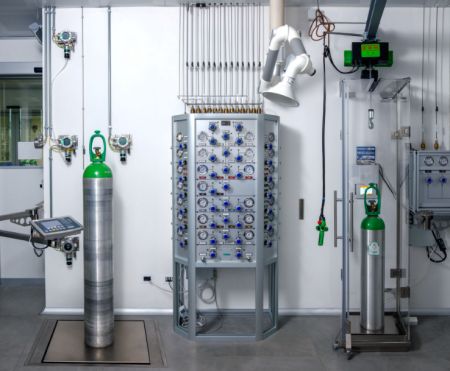

Le choix d'un gaz étalon, également appelé gaz de calibration, repose sur trois données techniques : la composition du mélange, la concentration cible et l'incertitude requise. Ces paramètres déterminent la fiabilité de l'étalonnage analyseur et la conformité des mesures aux exigences réglementaires. Un gaz d'étalonnage mal sélectionné fausse l'ensemble des résultats, même si l'analyseur est récent et correctement entretenu.
La sélection commence par l'application : contrôle d'émissions industrielles, détection de gaz toxiques, analyse de gaz naturel ou chromatographie en phase gazeuse. Chaque situation impose une matrice de fond, une plage de concentration et un niveau de certification différents. Les sections suivantes détaillent les critères à valider avant toute commande de mélange de gaz certifié.

Obtenez un devis pour un gaz de calibration

Quel est le rôle du gaz étalon dans l'étalonnage d'un analyseur ?

Un analyseur de gaz fournit une mesure relative. Sa réponse dépend de réglages établis lors d'un étalonnage préalable. Le gaz étalon sert de référence comparative pour ajuster cette réponse et garantir des valeurs exactes. Sans cette référence, aucune quantification fiable n'est possible.

Rôles d'étalonnage, de contrôle et de validation des mesures

Le gaz de référence remplit trois fonctions principales :

Établir une courbe de réponse concentration/signal pour un détecteur FID, TCD ou une cellule électrochimique.
Vérifier la justesse et la dérive d'un analyseur dans le temps, notamment lors des contrôles périodiques.
Quantifier par comparaison de la valeur affichée à la valeur connue du mélange certifié.

L'étalonnage corrige un biais stable, mais ne corrige ni l'imprécision des mesures, ni les interférences positives ou négatives. Un analyseur exact sur le gaz de calibration peut rester imprécis sur des échantillons réels si des interférents sont présents.

Distinction entre le gaz zéro et le gaz d'échelle

Le gaz zéro est généralement de l'azote pur ou de l'air zéro, sans trace du composé à mesurer. Il fixe la ligne de base de l'instrument. Le gaz d'échelle contient une concentration connue du gaz cible, choisie pour régler la sensibilité et la plage de mesure. La procédure commence toujours par le zéro, puis applique le gaz d'échelle. Pour les détecteurs de gaz, un test de déclenchement expose le capteur à 50 % de la concentration du gaz étalon. Les deux gaz se raccordent avec une vanne de réduction de pression et un débitmètre.

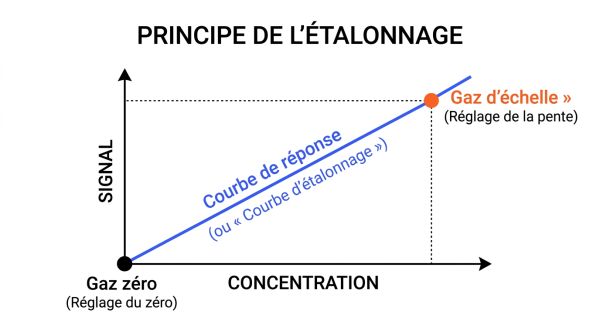

Schéma étalonnage : gaz zéro et gaz d'échelle

Le gaz vecteur transporte l'échantillon dans une colonne chromatographique, tandis que le gaz de service alimente le détecteur en flamme ou en ionisation. Le gaz étalon est la référence injectée ponctuellement. Ne pas confondre ces trois fonctions : un gaz vecteur sans certificat d'analyse ne remplace pas un gaz d'étalonnage.

Vous êtes fournisseur de gaz de calibration ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quels types de gaz étalon choisir selon l'analyseur et l'application ?

Le choix du type de gaz étalon dépend du nombre de composés à analyser et de la matrice de l'échantillon. Un mélange inadapté fausse la ligne de base et dégrade la répétabilité des analyses.

Choix entre gaz purs et mélanges multi-composants certifiés

Un gaz pur convient à l'étalonnage d'un analyseur d'oxygène ou au réglage du zéro. Un mélange binaire ou multi-composants répond aux besoins d'un analyseur de combustion ou d'une chromatographie en phase gazeuse. Les cas d'usage suivants illustrent cette répartition :

Un analyseur de combustion utilise souvent un mélange O2, CO, CO2, CH4 et NOx équilibré dans l'azote.
Un détecteur de gaz toxiques étalonne le CO à 110 ppm et le H2S à 25 ppm.
Une CPG avec détecteur FID ou TCD requiert des composés cibles spécifiques selon la méthode analytique.

Choix de la matrice du gaz de fond adapté

La matrice du gaz de fond doit être identique ou la plus proche possible de celle des échantillons réels. L'azote est la matrice standard pour les mesures d'émissions et de combustion. L'air zéro convient aux détecteurs d'oxygène et aux explosimètres. L'hélium et l'argon servent aux analyses de gaz naturel et aux chromatographes haute sensibilité. Une matrice inadaptée modifie la réponse du détecteur et fausse la droite d'étalonnage.

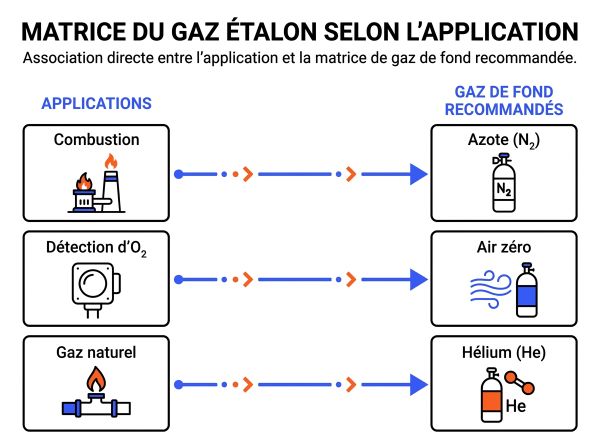

Matrice du gaz étalon selon l'application

Voir nos gaz de calibration

Comment déterminer la concentration adaptée à la plage de mesure ?

La concentration cible se définit à partir de la plage de mesure de l'analyseur et des seuils réglementaires. Une concentration trop élevée sature ou détruit certains capteurs électrochimiques.

Concentration cible selon le détecteur et la plage

Les repères chiffrés suivants guident le choix :

Le CO s'étalonne généralement à 110 ppm et le H2S à 25 ppm.
Les gaz combustibles s'étalonnent sur une valeur proche de la limite inférieure d'explosivité.
Le gaz d'échelle se situe en pratique entre 20 % et 80 % de la pleine échelle, souvent vers 80 % à 90 %.

Exposer un capteur au-delà de sa plage nominale peut l'endommager de façon irréversible.

Unités de concentration et conditions de pression et débit

Les concentrations s'expriment en % molaire, ppm, ppb ou mg/Nm³. L'unité doit correspondre à celle de la mesure : un étalonnage en ppm ne se fait pas avec un mélange en %. La pression et le débit modifient directement la réponse. Une variation de 0,07 bar induit un écart d'environ 7 %. Le débit recommandé pour les détecteurs fixes est de 0,5 L/min. Un régulateur de pression absolue compense les variations atmosphériques lorsque la précision l'exige.
La génération dynamique par dilution contrôlée suit la formule suivante : C étalon = C source × Q gaz / (Q gaz + Q diluant). Les débits sont mesurés par des débitmètres massiques étalonnés.

Quelle incertitude et quelle pureté exiger du gaz étalon ?

Le niveau d'incertitude détermine la validité métrologique de l'étalonnage. Une incertitude trop large réduit la confiance dans les résultats, tandis qu'une pureté insuffisante augmente la limite de détection et dégrade la ligne de base.

Incertitudes relatives selon l'application réglementaire ou de process

Les usages réglementaires imposent une incertitude de mesure de ±1 % à ±2 % relatif. Les applications de process tolèrent ±5 % à ±10 % relatif. Deux notions distinctes apparaissent sur le certificat : l'écart de réalisation, entre la valeur commandée et la concentration fabriquée, et l'incertitude d'analyse, entre la valeur mesurée et la valeur vraie.

Niveaux de pureté et gammes de mélanges disponibles

Les gammes du marché couvrent quatre niveaux d'exigence. Le tableau suivant associe l'incertitude, la tolérance et la stabilité annoncée.

Gamme	Incertitude relative	Tolérance relative	Concentration typique	Stabilité indicative
Traceline	5 %	10 %	5 à 1 000 ppb	Inférieure à 12 mois
Labline	2 %	5 %	1 ppm à 100 %	12 mois
Topline	Inférieure à 1 %	Inférieure à 5 %	10 ppm à 100 %	12 mois
Option stabilité prolongée	Selon gamme	Selon gamme	Selon application	24 à 60 mois

Gamme : Traceline
Incertitude relative	5 %
Tolérance relative	10 %
Concentration typique	5 à 1 000 ppb
Stabilité indicative	Inférieure à 12 mois

Gamme : Labline
Incertitude relative	2 %
Tolérance relative	5 %
Concentration typique	1 ppm à 100 %
Stabilité indicative	12 mois

Gamme : Topline
Incertitude relative	Inférieure à 1 %
Tolérance relative	Inférieure à 5 %
Concentration typique	10 ppm à 100 %
Stabilité indicative	12 mois

Gamme : Option stabilité prolongée
Incertitude relative	Selon gamme
Tolérance relative	Selon gamme
Concentration typique	Selon application
Stabilité indicative	24 à 60 mois

La pureté du gaz de fond et le traitement interne de la bouteille conditionnent la stabilité des composés réactifs.

Quelles certifications et quelle traçabilité vérifier sur le gaz étalon ?

Les documents fournis avec le gaz étalon prouvent sa composition et son raccordement aux étalons de référence. L'absence de certificat adapté constitue une non-conformité majeure lors d'un audit ISO 17025.

Certificats d'analyse conformes aux normes ISO 6141 et 6142

Le certificat d'analyse conforme à la norme EN ISO 6141 précise :

La composition nominale et la valeur analysée du mélange.
L'incertitude d'analyse calculée avec un intervalle de confiance de 95 %.
La date d'expiration et l'identification unique de la bouteille.
La méthode de préparation, gravimétrique selon ISO 6142 pour une haute précision.

Accréditations ISO 17025 et ISO 17034 des laboratoires

L'ISO 17025 atteste la compétence des laboratoires d'étalonnage. L'ISO 17034 certifie les producteurs de matériaux de référence certifiés. Un certificat accrédité devient requis pour la métrologie légale, le contrôle des émissions industrielles, la surveillance de la qualité de l'air et la vérification automobile. En France, le COFRAC délivre ces accréditations. La traçabilité métrologique peut également se raccorder aux étalons NIST ou à un autre institut national reconnu.

Comment vérifier la compatibilité du détendeur et des matériaux ?

La compatibilité entre le gaz étalon et le détendeur couvre la résistance chimique, la perméabilité et l'adsorption. Un matériau chimiquement compatible ne garantit pas toujours la pureté requise pour un étalonnage haute précision.

Matériaux du détendeur selon la famille de gaz

Le tableau suivant synthétise les matériaux recommandés pour les familles de gaz les plus courantes.

Famille de gaz	Corps du détendeur	Membrane	Joints et sièges
Gaz neutres ou inertes	Laiton chromé ou inox	Inox pour haute pureté	PTFE, PCTFE, FKM
Gaz corrosifs ou réactifs	Inox 316L ou Hastelloy	Hastelloy ou inox	PTFE, PVDF, Kalrez
Gaz inflammables	Laiton chromé ou inox	Inox	FKM ou PTFE
Composés soufrés basse concentration	Inox traité SilcoNert	Hastelloy	PTFE
Oxygène	Matériel dégraissé compatible oxygène	Selon équipement oxygène	Joints compatibles oxygène

Famille de gaz : Gaz neutres ou inertes
Corps du détendeur	Laiton chromé ou inox
Membrane	Inox pour haute pureté
Joints et sièges	PTFE, PCTFE, FKM

Famille de gaz : Gaz corrosifs ou réactifs
Corps du détendeur	Inox 316L ou Hastelloy
Membrane	Hastelloy ou inox
Joints et sièges	PTFE, PVDF, Kalrez

Famille de gaz : Gaz inflammables
Corps du détendeur	Laiton chromé ou inox
Membrane	Inox
Joints et sièges	FKM ou PTFE

Famille de gaz : Composés soufrés basse concentration
Corps du détendeur	Inox traité SilcoNert
Membrane	Hastelloy
Joints et sièges	PTFE

Famille de gaz : Oxygène
Corps du détendeur	Matériel dégraissé compatible oxygène
Membrane	Selon équipement oxygène
Joints et sièges	Joints compatibles oxygène

Le laiton est interdit avec les gaz corrosifs. Une membrane en élastomère est à proscrire pour tout gaz d'étalonnage de haute pureté.

Raccords normalisés et détrompage mécanique des bouteilles

La norme NF E 29-650 attribue un type de raccord spécifique selon la nature du gaz. Le tableau suivant rappelle les principaux types et leurs usages.

Type de raccord	Gaz concernés	Caractéristique de détrompage
Type C	Gaz ni comburants ni combustibles	Pas à droite, mâle
Type E	Gaz combustibles	Pas à gauche, mâle
Type F	Oxygène	Pas à droite, femelle
Type G	Gaz comburants autres que l'oxygène	Pas à droite, femelle
Type H	Acétylène	Pas à gauche, femelle
Type J	Gaz corrosifs	Pas à droite, matériaux anticorrosion

Un raccord qui force ou l'usage d'un adaptateur non agréé signale une incompatibilité de sécurité. La règle impose de ne jamais forcer ni contourner ce détrompage.

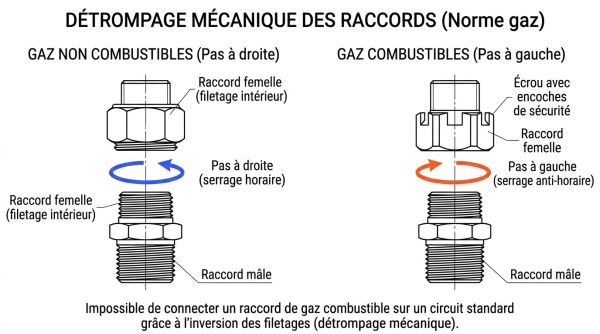

Détrompage mécanique des raccords gaz étalon

Quelle durée de conservation et quelles conditions de stockage prévoir ?

La durée de conservation dépend de la réactivité du gaz contenu. Un gaz étalon périmé rend l'étalonnage non fiable et peut entraîner une surestimation des valeurs mesurées.

Durées de conservation indicatives des gaz réactifs

Le tableau suivant donne des durées indicatives, à confirmer sur le certificat d'analyse de chaque bouteille.

Gaz	Durée indicative
NO2	4 mois
Cl2	7 mois
HCl	9 mois
NH3	14 mois
PH3	14 mois
H2S	19 mois
SO2	19 mois
CO	28 mois
O2	28 mois
CO2	28 mois

Dans un mélange multi-gaz, la date d'expiration est fixée par le composant le plus périssable. Les gaz stables comme l'azote ou l'hélium se conservent généralement de 2 à 5 ans.

Conditions de stockage et gestion du stock de bouteilles

Les bouteilles se stockent entre -10 °C et +50 °C, à l'abri du soleil et de toute source de chaleur, en position verticale et arrimées. Le local doit être propre, sec, ventilé et à l'abri des intempéries. La rotation des stocks et l'étiquetage des dates de péremption évitent l'utilisation accidentelle d'une bouteille expirée. Les listes de contrôle de maintenance intègrent ces vérifications.

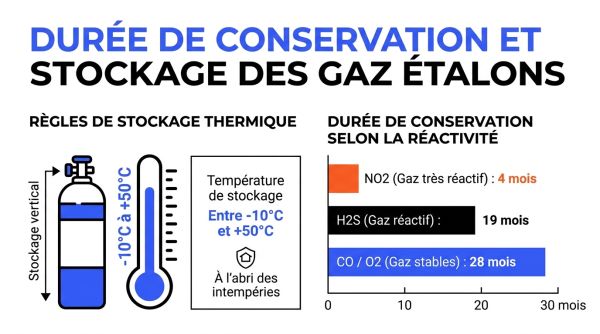

Durée de conservation et stockage gaz étalons

Comment choisir le conditionnement et l'alimentation du gaz étalon ?

Le conditionnement détermine la portabilité, la logistique et le coût global du gaz d'étalonnage. Le choix entre bouteille jetable et rechargeable dépend du volume annuel de calibrations et de la proximité d'un réseau de recharge.

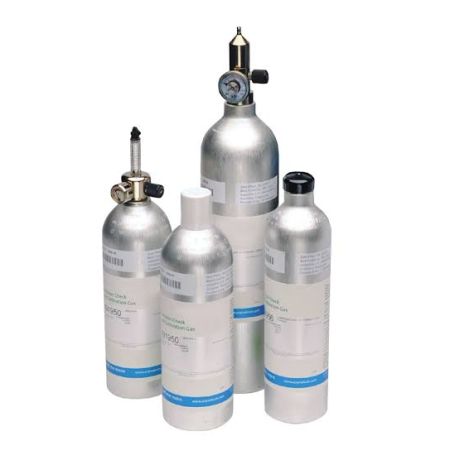

Comparatif des bouteilles jetables et des bouteilles rechargeables

Les bouteilles pressurisées haute pression conviennent aux laboratoires et aux ateliers fixes. Les bouteilles jetables se transportent facilement pour la maintenance itinérante et les détecteurs portables. Les critères de choix sont les suivants :

Une bouteille jetable limite la gestion administrative et convient à un faible volume annuel.
Une bouteille rechargeable devient pertinente pour un usage intensif, malgré la consigne initiale et la requalification périodique.
La pression d'entrée maximale du détendeur doit correspondre à la pression de la bouteille, généralement 200 bar.

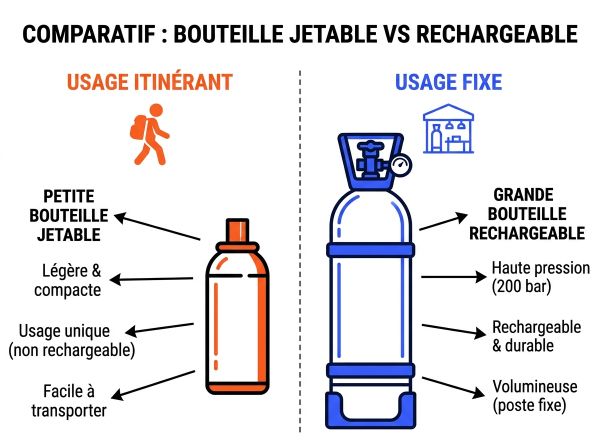

Comparatif : bouteille jetable vs rechargeable

Génération dynamique et dilution contrôlée des mélanges

La génération dynamique utilise des tubes à perméation ou des contrôleurs de débit massique. Elle prépare un mélange à la demande sans bouteille prête à l'emploi. La formule de dilution reste : C étalon = C source × Q gaz / (Q gaz + Q diluant). Cette solution remplace la bouteille certifiée lorsque les concentrations changent fréquemment ou que les mélanges sont instables.

Quel tableau de sélection appliquer pour choisir le gaz étalon ?

Le tableau suivant croise les applications types avec les critères décisionnels : concentration, incertitude, certificat, matrice, matériaux et durée de conservation. Il permet de retrouver une situation en quelques secondes.

Critères décisionnels synthétisés dans un tableau de sélection

Application	Concentration type	Incertitude	Certificat	Matrice	Matériaux	Durée indicative
Analyseur de combustion	O2, CO, CO2, CH4, NOx	±1 % à ±2 % relatif	Certificat ISO 6141	Azote	Inox 316L	14 à 28 mois selon NOx
Détecteur de gaz toxiques	H2S 25 ppm, CO 110 ppm	±5 % à ±10 % relatif	Certificat d'analyse	Azote ou air zéro	Inox traité SilcoNert	4 à 19 mois
Contrôle d'émissions	Selon seuil réglementaire	±1 % à ±2 % relatif	ISO 17025 accrédité	Azote	Inox 316L ou Hastelloy	7 à 28 mois
Analyse de gaz naturel	CH4, CO2, alcanes C2-C10	±1 % à ±2 % relatif	MRC ISO 17034	Hélium ou azote	Inox 316L	24 à 60 mois

Application : Analyseur de combustion
Concentration type	O2, CO, CO2, CH4, NOx
Incertitude	±1 % à ±2 % relatif
Certificat	Certificat ISO 6141
Matrice	Azote
Matériaux	Inox 316L
Durée indicative	14 à 28 mois selon NOx

Application : Détecteur de gaz toxiques
Concentration type	H2S 25 ppm, CO 110 ppm
Incertitude	±5 % à ±10 % relatif
Certificat	Certificat d'analyse
Matrice	Azote ou air zéro
Matériaux	Inox traité SilcoNert
Durée indicative	4 à 19 mois

Application : Contrôle d'émissions
Concentration type	Selon seuil réglementaire
Incertitude	±1 % à ±2 % relatif
Certificat	ISO 17025 accrédité
Matrice	Azote
Matériaux	Inox 316L ou Hastelloy
Durée indicative	7 à 28 mois

Application : Analyse de gaz naturel
Concentration type	CH4, CO2, alcanes C2-C10
Incertitude	±1 % à ±2 % relatif
Certificat	MRC ISO 17034
Matrice	Hélium ou azote
Matériaux	Inox 316L
Durée indicative	24 à 60 mois

Les applications réglementaires exigent une incertitude plus faible et un certificat accrédité. Les applications process tolèrent des gammes plus larges et des certificats d'analyse classiques.

Quelles questions fréquentes se poser sur le gaz étalon ?

Quelle différence entre un gaz zéro et un gaz span ?

Le gaz zéro ne contient pas le composé à mesurer. Il fixe la ligne de base de l'analyseur. Le gaz span contient une concentration connue du gaz cible et règle la sensibilité sur la plage de mesure. Les deux opérations se réalisent dans cet ordre.

Quelle est la durée de conservation d'un gaz étalon ?

Elle dépend du gaz le plus réactif du mélange. Elle varie de 4 mois pour NO2 à 28 mois pour CO, O2 et CO2. La date limite figure sur le certificat d'analyse et sur l'étiquette de la bouteille.

Un certificat accrédité ISO 17025 est-il toujours obligatoire ?

Non. Un certificat d'analyse ISO 6141 suffit pour les process classiques. L'accréditation ISO 17025 devient obligatoire pour la métrologie légale, le contrôle des émissions industrielles et la surveillance de la qualité de l'air.

Comment vérifier la compatibilité du détendeur avec la bouteille ?

Le raccord doit correspondre au type normalisé NF E 29-650 de la famille de gaz. Le corps du détendeur et la membrane doivent être compatibles avec la réactivité du gaz : inox 316L pour les réactifs, Hastelloy pour les corrosifs, matériel dégraissé pour l'oxygène.

Quels risques présente un gaz étalon périmé ?

Un gaz périmé peut avoir une concentration réelle inférieure à la valeur annoncée. L'étalonnage surestime alors les mesures de terrain et peut masquer une défaillance de capteur. Une bouteille périmée ne doit pas être utilisée pour étalonner un détecteur de gaz.

Faut-il choisir une matrice azote ou air zéro ?

La matrice doit reproduire celle des échantillons réels. L'azote convient aux mesures d'émissions et aux analyseurs de combustion. L'air zéro convient aux détecteurs d'oxygène et aux applications nécessitant une teneur en oxygène proche de l'air ambiant.
