Temps de lecture estimé : 8min
đź’ˇ L'essentiel Ă retenir :
- Choisir un extracteur de fumée industrielle nécessite d'abord un débit de 800 à 1 500 m³/h pour un poste de soudage MIG.
- Un système centralisé convient aux ateliers de 6 à 10 postes et coûte 25 000 à 50 000 €.
- Une table aspirante couvre le meulage, l'ébavurage et le soudage de petites pièces.
- Un bras aspirant de 2 m ou plus se place au plus près du point d'émission.
- Le calcul du captage localisé applique la formule Q = surface × vitesse × 3 600, avec une vitesse de 0,5 à 2 m/s.
- La filtration HEPA retient 99,97 % des particules jusqu'Ă 0,3 micron, tandis que le charbon actif traite les gaz et COV.
Une installation complète d'extraction de fumées industrielles se situe entre 10 000 et 50 000 €, avec pose, réseau de gaines et mise en service inclus. Le choix d'un extracteur de fumée industrielle repose d'abord sur le débit d'air requis, la nature des polluants et les obligations réglementaires applicables à l'atelier.
Le dimensionnement ne se limite pas au prix du matériel. Il intègre le captage à la source, le renouvellement d'air, le niveau de filtration et la conformité aux VLEP, au zonage ATEX et aux règles de désenfumage. Les sections suivantes détaillent chaque critère pour permettre une décision adaptée au procédé.
Le dimensionnement ne se limite pas au prix du matériel. Il intègre le captage à la source, le renouvellement d'air, le niveau de filtration et la conformité aux VLEP, au zonage ATEX et aux règles de désenfumage. Les sections suivantes détaillent chaque critère pour permettre une décision adaptée au procédé.
Obtenez un devis pour un extracteur de fumée industrielle

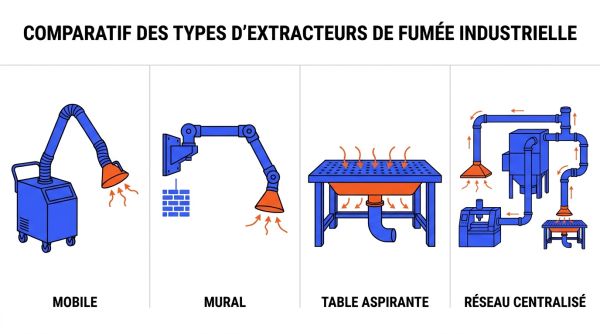

Quels types d'extracteurs de fumées industrielles existent ?
La configuration de l'atelier et le nombre de postes déterminent la famille d'équipement à retenir. Chaque type combine un principe de captage, une capacité de traitement et un usage typique.
Extracteurs mobiles et bras aspirants
Les unités mobiles se déplacent sur roulettes et intègrent leur propre filtration. Elles couvrent les interventions ponctuelles et les zones variables. Un bras aspirant mural ou sur colonne convient à un poste fixe. La hotte se positionne au plus près du point d'émission. Une longueur de bras de 2 m ou plus facilite le réglage autour des pièces.
- Soudage manuel intermittent en petit atelier
- Postes fixes avec bras mural
- Zones de production variables
- Interventions sur des pièces de dimensions réduites
Tables aspirantes et hottes de captage
Une table aspirante extrait les fumées vers le bas au niveau du plan de travail. Elle capte les polluants lourds qui retombent. Aucun bras ne gêne l'opérateur. La table convient au meulage, à l'ébavurage et au soudage de petites pièces. Les hottes de captage couvrent les opérations fixes sur des pièces encombrantes.
- Meulage et ébavurage de petites pièces métalliques
- Soudure sur plan de travail fixe
- Opérations générant des poussières lourdes
Systèmes centralisés multipostes
Un réseau de gaines relie plusieurs postes à un filtre central et un ventilateur puissant. Ce type d'installation traite simultanément plusieurs points de travail. La maintenance se regroupe en un seul point. Le coût d'installation est élevé et l'évolutivité reste limitée. Une installation pour 2 à 4 postes s'inscrit dans un budget de 15 000 à 30 000 €. Un réseau centralisé pour 6 à 10 postes atteint 25 000 à 50 000 €.
- Traitement simultané de plusieurs postes
- Maintenance centralisée et niveau sonore réduit dans l'atelier
- Coût d'installation élevé
- Évolutivité limitée du réseau

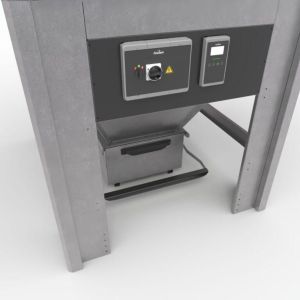

Dépoussiéreurs à cartouches et unités de filtration
Les filtres à cartouche plissée offrent une grande surface de filtration dans un encombrement réduit. Les paquets filtrants conviennent aux points d'utilisation proches des cellules de soudage robotisées. Les unités de filtration suspendues traitent l'air des grands ateliers et le recyclent. Le choix dépend de l'emplacement de l'équipement et de l'arbitrage entre point d'utilisation et collecteur central.
- Cartouche plissée pour collecteur central
- Paquet filtrant pour point d'utilisation
- Unité suspendue pour grands volumes d'atelier
| Critère | Filtres à cartouche | Paquets filtrants |
|---|---|---|
| Encombrement | Surface filtrante élevée dans un volume réduit | Intégration possible dans l'équipement |
| Maintenance | Changement facile de la cartouche | Remplacement selon le point d'utilisation |
| Usage typique | Configurations centralisées | Cellules de soudage robotisées |
| Implantation | Collecteur éloigné des postes | Point d'utilisation dédié |
| Type | Principe | Avantages | Limites | Usage typique |
|---|---|---|---|---|
| Extracteur mobile | Appareil sur roulettes avec bras et filtration intégrée | Mobilité dans l'atelier et installation rapide | Capacité limitée à une zone | Soudage manuel intermittent |
| Bras aspirant fixe | Bras articulé mural ou sur colonne relié à un ventilateur | Emprise au sol nulle et captage au plus près | Zone d'action limitée par la longueur du bras | Poste de soudure fixe |
| Table aspirante | Surface de travail avec extraction intégrée vers le bas | Capture les polluants lourds sans bras gênant | Limitée à la taille de la table | Meulage et petites pièces |
| Système centralisé | Réseau de gaines reliant plusieurs postes à un filtre central | Simultanéité des postes et maintenance regroupée | Coût élevé et évolutivité limitée | Ateliers multipostes |
| Unité de filtration suspendue | Filtration de l'air ambiant et recirculation | Adaptée aux grands volumes | Complément au captage à la source | Grands ateliers |
| Type : Extracteur mobile | |
|---|---|
| Principe | Appareil sur roulettes avec bras et filtration intégrée |
| Avantages | Mobilité dans l'atelier et installation rapide |
| Limites | Capacité limitée à une zone |
| Usage typique | Soudage manuel intermittent |
| Type : Bras aspirant fixe | |
|---|---|
| Principe | Bras articulé mural ou sur colonne relié à un ventilateur |
| Avantages | Emprise au sol nulle et captage au plus près |
| Limites | Zone d'action limitée par la longueur du bras |
| Usage typique | Poste de soudure fixe |
| Type : Table aspirante | |
|---|---|
| Principe | Surface de travail avec extraction intégrée vers le bas |
| Avantages | Capture les polluants lourds sans bras gĂŞnant |
| Limites | Limitée à la taille de la table |
| Usage typique | Meulage et petites pièces |
| Type : Système centralisé | |
|---|---|
| Principe | RĂ©seau de gaines reliant plusieurs postes Ă un filtre central |
| Avantages | Simultanéité des postes et maintenance regroupée |
| Limites | Coût élevé et évolutivité limitée |
| Usage typique | Ateliers multipostes |
| Type : Unité de filtration suspendue | |
|---|---|
| Principe | Filtration de l'air ambiant et recirculation |
| Avantages | Adaptée aux grands volumes |
| Limites | Complément au captage à la source |
| Usage typique | Grands ateliers |
Vous êtes fournisseur de extracteur de fumée industrielle ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Comment calculer le débit d'air nécessaire en m³/h ?

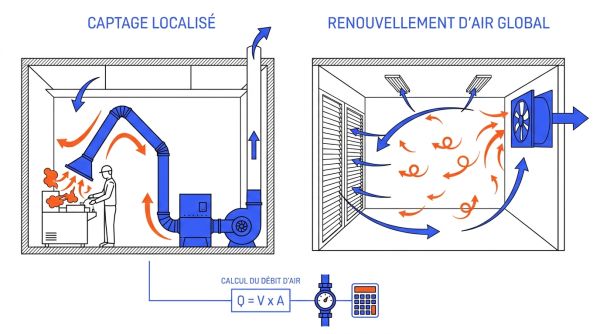

Le dimensionnement combine le captage localisé et le renouvellement global. Ces deux méthodes se complètent dans un même projet.
Captage localisé et vitesse d'aspiration
La formule de calcul du débit de captage localisé s'écrit Q (m³/h) = surface de l'ouverture (m²) × vitesse de l'air (m/s) × 3 600. La vitesse de captage se situe entre 0,5 et 2 m/s, voire plus pour des fumées toxiques. Une distance réduite entre la source et le dispositif d'aspiration augmente l'efficacité du captage.
Renouvellement d'air global du local
La formule du renouvellement global s'écrit Q (m³/h) = volume du bâtiment (m³) × nombre de renouvellements horaires. Un atelier pollué demande 10 à 20 volumes par heure. Pour un local de 20 m × 8 m × 4 m, soit 640 m³, un renouvellement de 10 volumes par heure donne un débit de 6 400 m³/h.
Débits indicatifs selon le procédé
| Procédé ou configuration | Débit indicatif | Précision de dimensionnement |
|---|---|---|
| Soudage MIG | 800 à 1 500 m³/h par poste | Selon type de captage et intensité du poste |
| Découpe plasma en cabine ouverte | 3 000 à 6 000 m³/h | Selon dimensions de la cabine et toxicité des fumées |
| Renouvellement global d'atelier | 10 Ă 20 volumes par heure | Selon pollution du local et hauteur sous plafond |
Air de compensation et coefficient de foisonnement
L'air de compensation s'introduit à raison de 0,9 fois le débit extrait. Il évite les zones de dépression et maintient l'efficacité de captage. Le coefficient de foisonnement de 0,6 à 0,8 ajuste le débit total lorsque tous les postes ne fonctionnent pas en même temps.
Quelle filtration choisir selon les polluants et fumées ?
La filtration d'air industriel se choisit selon la nature des polluants : particules fines, gaz, COV ou mélange des deux.
Particules fines et filtration HEPA
Les fumées de soudage, de découpe laser et de plasma génèrent des particules fines. Un filtre HEPA retient 99,97 % des particules jusqu'à 0,3 micron. La combinaison préfiltre et filtre haute efficacité prolonge la durée de vie du média principal.
Gaz, COV et charbon actif
Le charbon actif adsorbe les gaz, les COV, les solvants et les odeurs. Les filtres HEPA et charbon actif ne sont pas concurrents. Les polluants mixtes imposent trois étages : préfiltre, haute efficacité et charbon actif.
- Fumées de soudage : préfiltre et filtre haute efficacité
- Solvants, peintures et COV : charbon actif
- Polluants mixtes : préfiltre, haute efficacité et charbon actif
Décolmatage automatique et durée de vie
Le décolmatage par impulsions d'air comprimé nettoie les filtres pendant le fonctionnement. Il prolonge leur durée de vie. Le remplacement des filtres intervient en moyenne tous les 6 à 12 mois. Un nettoyage complet du système se réalise au moins une fois par trimestre.
| Polluant ou procédé | Filtration adaptée | Exigence complémentaire |
|---|---|---|
| Soudage acier inoxydable | Préfiltre et haute efficacité | Suivi des VLEP et maintenance tracée |
| Découpe laser ou plasma | Préfiltration, haute efficacité, charbon actif | Décolmatage automatique recommandé |
| Solvants et peintures | Charbon actif | Gestion des COV et de la saturation |
| Polluants mixtes | Préfiltre, haute efficacité, charbon actif | Contrôle de l'encrassement en continu |
Quelles normes et obligations réglementaires respecter ?
Les réglementations sur les extracteurs de fumée dans les locaux industriels se cumulent : le Code du travail, la sécurité incendie et la réglementation ICPE. Chacun impose des obligations distinctes.
Code du travail, VLEP et captage Ă la source
L'article R. 4222-12 impose le captage à la source des polluants dangereux. L'employeur évalue les risques chimiques et intègre cette évaluation au DUER. Les fumées de soudure doivent rester sous les VLEP. Les locaux avec travail physique léger demandent un débit minimal d'air neuf de 45 m³/h par occupant. Les autres ateliers demandent 60 m³/h par occupant.
- Captage Ă la source pour les polluants dangereux
- Évaluation des risques chimiques dans le DUER
- Mesures d'exposition si un dépassement des VLEP ne peut pas être exclu
- Maintenance tracée du système d'extraction
Risque ATEX et zonage des zones explosives
Le zonage ATEX s'impose dès que solvants, poussières combustibles ou vapeurs inflammables peuvent former une atmosphère explosible. Les équipements installés dans la zone doivent être compatibles avec le zonage. L'étude de zonage se réalise avant l'installation et se met à jour lors des modifications de process.
DĂ©senfumage incendie versus extraction process
L'extraction process relève du Code du travail et protège les opérateurs. Le désenfumage incendie relève de la norme EN 12101 et maintient une couche d'air libre pour l'évacuation. Un extracteur de ventilation ne remplace pas un dispositif de désenfumage conforme. Cet écart est fréquemment relevé lors des inspections.
| Critère | Extraction process | Désenfumage incendie |
|---|---|---|
| Objectif | Protéger la santé des travailleurs | Faciliter l'évacuation et l'intervention |
| Réglementation | Code du travail | Règlement incendie et norme EN 12101 |
| Acteurs de contrĂ´le | DREETS et inspection du travail | SDIS et bureau de contrĂ´le |
| VĂ©rifications | DĂ©bit et captage Ă la source | Fonctionnement des exutoires et ventilateurs |
| Matériels | Bras aspirants, tables, unités de filtration | Exutoires, ventilateurs F400 90, clapets coupe-feu |
ContrĂ´les ICPE, DREAL et preuves Ă conserver
Les contrôles peuvent mobiliser la DREETS, la DREAL, le SDIS ou un bureau de contrôle agréé. Les vérifications annuelles couvrent le débit, l'efficacité de captation et le bon fonctionnement de l'installation. L'exploitant conserve le DOE, le registre de sécurité et les rapports de mesure VLEP.
- DREETS pour le Code du travail
- DREAL pour les installations classées
- SDIS pour les prescriptions incendie
- Bureau de contrôle pour la réception et les vérifications
| Obligation | Responsable principal | Preuve Ă conserver |
|---|---|---|
| Étude aéraulique et intégration SSI | Maître d'ouvrage et bureau d'études | Rapport d'étude et note de calcul |
| Certification des composants | Installateur | Certificats EN 12101 et fiches techniques |
| Vérification de réception | Bureau de contrôle agréé | Rapport de vérification initiale |
| Mesures d'exposition VLEP | Employeur via organisme COFRAC | Rapports de mesure et DUER mis Ă jour |
Quel budget prévoir pour une installation complète ?
Le prix du matériel seul ne reflète pas le coût d'un extracteur de fumée industrielle installé. Les gaines, la pose et le raccordement électrique complètent le budget.
Fourchettes de prix par type d'installation
| Type d'installation | Fourchette de prix | Périmètre inclus |
|---|---|---|
| Unité fixe de filtration industrielle | 10 000 à 20 000 € | Groupe aspirant, ventilateur, caisson et cartouches |
| Petite centrale de filtration | 15 000 à 30 000 € | Raccordement limité de plusieurs points de captage |
| Système pour fumées fines | 20 000 à 40 000 € | Préfiltration, haute efficacité et charbon actif |
| Réseau centralisé multipostes | 25 000 à 50 000 € | Centrale, gaines, piquages, clapets et mise en service |
Coûts des gaines, de la pose et du raccordement
- Gaines de captation : 40 à 120 € par mètre linéaire posé
- Travaux d'installation : 1 500 à 5 000 €
- Raccordement électrique : 800 à 2 500 €
- Mise en service et équilibrage : 500 à 2 000 €
- Adaptation des postes de travail : 1 000 à 3 000 € par poste
Frais d'exploitation annuels et consommables
Les frais récurrents intègrent les filtres, l'énergie, la maintenance préventive et les contrôles réglementaires. Un variateur de fréquence réduit la consommation lorsque tous les postes ne fonctionnent pas simultanément.
- Filtres et consommables selon la charge polluante
- Énergie selon la puissance du ventilateur et le temps de fonctionnement
- Maintenance préventive : filtres, ventilateur, gaines, décolmatage
- Contrôles réglementaires annuels
Comment installer et entretenir l'extraction de fumées ?
Une implantation correcte du captage conditionne la performance du système.
Bonnes pratiques d'implantation et de captage

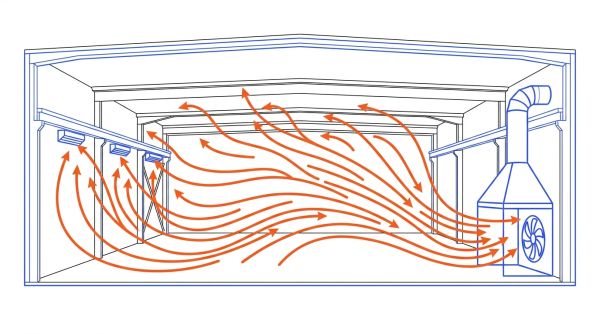

Le renouvellement d'air doit se répartir uniformément dans le local. Les entrées d'air se positionnent par rapport à l'extraction. La section des entrées d'air représente 4 à 5 fois celle des ventilateurs. Le captage à la source se déplace avec l'équipement lors des changements d'agencement.
- Placer les entrées d'air en cohérence avec les points d'extraction
- Maintenir une section d'entrée suffisante
- DĂ©placer le bras ou la hotte avec le poste de travail
- Éviter les obstacles entre la source et le captage
Maintenance des filtres et contrôles périodiques
Les filtres se remplacent tous les 6 à 12 mois en moyenne. Le système se nettoie au moins une fois par trimestre. Les contrôles réglementaires vérifient le débit et l'efficacité de captation. Une maintenance appropriée améliore l'efficacité jusqu'à 30 %.
- Remplacement des filtres selon les préconisations du fabricant
- Nettoyage trimestriel du système
- Contrôle des débits et de la captation
- Vérification du décolmatage automatique
Questions fréquentes sur le choix d'un extracteur industriel
Quel débit prévoir pour un poste de soudage ?
Le soudage MIG demande un débit de 800 à 1 500 m³/h par poste. La valeur exacte dépend du type de captage, du procédé et de la configuration du poste.
Faut-il rejeter l'air ou le recycler ?
Le rejet extérieur évite le traitement de l'air avant évacuation. Le recyclage impose une filtration intégrée et des consommables, mais limite les pertes d'énergie du bâtiment. Le choix dépend des contraintes techniques et réglementaires du site.
Un extracteur suffit-il pour la conformité réglementaire ?
Un extracteur seul ne garantit pas la protection complète. Le captage à la source, le respect des VLEP, le zonage ATEX et le désenfumage incendie se traitent séparément. L'installation doit s'intégrer dans un ensemble documenté et contrôlé.
