Temps de lecture estimé : 9min
💡 À retenir :
- Le choix d'un agitateur à hélice repose en premier lieu sur l'objectif de mélange : homogénéisation, suspension de solides, dispersion ou limitation du cisaillement.
- La viscosité du liquide traité, exprimée en mPa·s, conditionne directement le couple requis : au-delà de 10 000 mPa·s, un couple élevé et une vitesse plus faible deviennent nécessaires.
- Le volume traité oriente le choix entre trois gammes : agitateur de laboratoire pour les petits volumes, agitateur standard jusqu'à 40 L, agitateur industriel au-delà de 50 L.
- Le type d'hélice détermine le schéma d'écoulement : axial pour la suspension et l'homogénéisation, radial pour la dispersion et le cisaillement élevé, mixte pour les usages polyvalents.
- Les vitesses de rotation varient de 30 à 250 tr/min pour une agitation douce et de 400 à 2 000 tr/min pour une agitation intense ; le maintien de la vitesse sous charge est un critère de sélection à part entière.
- Les contraintes réglementaires (ATEX, HACCP, indice IP) et les matériaux en contact avec le produit doivent être définis avant tout achat pour les secteurs pharmaceutique, agroalimentaire et pétrolier.
Choisir un agitateur à hélice adapté à un usage industriel ou de laboratoire suppose d'analyser plusieurs paramètres dans un ordre précis : l'objectif du mélange, la nature du liquide traité, le volume et la géométrie du récipient, puis les contraintes d'environnement et de conformité. Un mauvais dimensionnement entraîne un mélange non homogène, un calage moteur ou une dégradation du produit.
Les secteurs qui utilisent ces équipements couvrent notamment :
- Les industries chimiques, pharmaceutiques, agroalimentaires et pétrolières.
- L'industrie cosmétique et l'industrie de la peinture.
- Le secteur des eaux usées et l'industrie gazière.
- Le domaine agricole.
Un agitateur mécanique répond à des applications similaires, avec des configurations mécaniques différentes selon la motorisation et la conception de l'arbre. Les agitateurs industriels, dont l'agitateur vertical, couvrent quant à eux des volumes et des contraintes de process plus importants.
Obtenez des devis pour un agitateur à hélice
Quel est le prix d’un agitateur à hélice ?
Estimation de prix
Entre 375 et 7000 €.
Obtenez des devis pour un agitateur à hélice
Un agitateur à hélice coûte entre 375 et 7 000 €. Le prix d'un agitateur à hélice varie selon plusieurs facteurs techniques et commerciaux :
- Les dimensions et la contenance : les modèles compacts de laboratoire restent en bas de fourchette ; les équipements industriels de grand volume tirent le prix vers le haut.
- Les caractéristiques techniques : couple élevé, plage de vitesse étendue et commande numérique avec affichage augmentent le coût par rapport à un modèle analogique simple.
- Le matériau de fabrication : l'inox (notamment l'inox 316) coûte plus cher que l'acier carbone, mais il est requis pour les usages alimentaires, pharmaceutiques ou chimiquement agressifs.
- Les certifications et conformités : une certification ATEX ou une conformité aux exigences hygiéniques strictes engendre des coûts de conception et de validation supplémentaires.
- La commande et les protections : les modèles équipés de protections surcharge, surchauffe et de rampe de vitesse contrôlée sont plus onéreux que les versions de base.
Vous êtes fournisseur de agitateur à hélice ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. Zéro prospection à froid.
Recevoir des leads
Comment choisir un agitateur à hélice selon l’application ?
Pour choisir un agitateur à hélice adapté à son usage, la sélection commence par l'objectif de mélange, puis se précise avec la viscosité du liquide, le volume et la géométrie de la cuve, avant de s'affiner sur les contraintes d'environnement et de sécurité. Chaque critère conditionne les suivants : la viscosité influence le couple, le couple oriente le choix de l'hélice, et l'hélice dépend à son tour de la géométrie du récipient.
L'objectif de mélange selon l'usage industriel
L'objectif de mélange est le premier paramètre à définir, car il détermine le type d'hélice, la vitesse et le couple nécessaires. Quatre cas d'usage reviennent fréquemment en contexte industriel et de laboratoire :
Une fois l'objectif de mélange défini, la nature du liquide traité oriente le dimensionnement du reste de l'équipement.
- Homogénéisation : le but est d'obtenir une composition uniforme dans toute la cuve. Cette application privilégie un flux axial avec une vitesse modérée et un fort débit de pompage.
- Suspension de solides : les particules doivent rester en suspension sans se déposer au fond. Un flux axial orienté vers le bas et une vitesse suffisante pour vaincre la sédimentation sont requis.
- Dispersion et émulsion : il s'agit de réduire la taille de gouttelettes ou de particules dans une phase continue. Un flux radial à cisaillement élevé est privilégié, avec une vitesse en périphérie d'hélice adaptée.
- Limitation du cisaillement : pour les produits sensibles comme les émulsions fragiles, les cellules biologiques ou certaines formulations cosmétiques, une vitesse faible et un flux axial doux préservent l'intégrité du produit.
Le type de liquide
La nature du liquide traité conditionne directement le couple requis, le type d'hélice et la plage de vitesse à retenir. Les propriétés à renseigner avant tout choix sont :
Un agitateur cosmétique doit ainsi concilier une viscosité pouvant dépasser 3 000 mPa·s avec une sensibilité au cisaillement, tandis qu'un équipement pour la peinture ou les eaux usées supporte des vitesses et des charges mécaniques nettement plus élevées.
- La viscosité en mPa·s (ou cP) : c'est le paramètre central. Un liquide aqueux comme l'eau affiche environ 1 mPa·s, un shampoing autour de 3 000 mPa·s, et le miel liquide entre 6 000 et 10 000 mPa·s. Plus la viscosité augmente, plus le couple requis est élevé.
- La sensibilité au cisaillement : certains produits se dégradent à haute vitesse de rotation. Pour une émulsion fragile, une formulation cosmétique ou un milieu biologique, une agitation douce à faible vitesse est requise.
- La présence de solides en suspension : la concentration et la granulométrie des particules augmentent la résistance à l'écoulement et peuvent provoquer une sédimentation si le flux est insuffisant.
- Les propriétés chimiques : acidité, alcalinité ou présence de solvants orientent le choix du matériau des pièces en contact avec le produit, notamment l'hélice et l'arbre.
Le volume traité
Le volume de liquide à traiter détermine la gamme d'équipement à retenir et influe directement sur le couple requis et la puissance du moteur. Il convient également de prendre en compte les variations de volume en cours de process, car la viscosité et la charge en solides peuvent évoluer pendant le mélange.
La hauteur de liquide par rapport au diamètre de la cuve influence également l'efficacité du mélange : un rapport hauteur/diamètre élevé peut nécessiter plusieurs hélices sur un même arbre pour assurer une circulation homogène sur toute la colonne de liquide.
Il existe trois grandes catégories d'agitateurs à hélice selon le volume :
- L'agitateur de laboratoire : conçu pour de petits volumes, il convient aux applications d'analyse, de mise au point de formules ou de tests en conditions contrôlées. Il affiche des capacités allant généralement jusqu'à environ 25 L selon les modèles.
- L'agitateur standard : adapté aux productions de taille intermédiaire, il couvre une plage de 20 à 40 L et convient aux applications industrielles courantes comme la préparation de réactifs ou l'homogénéisation de solutions concentrées.
- L'agitateur industriel : conçu pour le traitement de grands volumes, il prend en charge des capacités de 50 à 100 L et au-delà. Il est adapté aux procédés exigeants en termes de couple, de puissance et de continuité de fonctionnement.
La géométrie de la cuve et la tige d'agitation
La forme et les dimensions du récipient influencent directement l'efficacité du mélange et le choix de l'arbre. Plusieurs paramètres géométriques doivent être pris en compte :
La longueur de la tige d'agitation doit être proportionnelle à la profondeur du liquide. Un agitateur à tige trop court laisse le tiers inférieur du récipient peu agité, tandis qu'une tige trop longue génère des vibrations et une flexion susceptibles d'endommager l'arbre et les joints d'étanchéité. La tige et l'hélice doivent par ailleurs être dimensionnées pour absorber les contraintes mécaniques liées à la viscosité et à la présence de solides.
- Le rapport hauteur/diamètre de la cuve : un récipient haut et étroit favorise la formation de zones mortes en haut ou en bas. Un ratio supérieur à 1,2 conduit souvent à envisager deux hélices sur le même arbre.
- La présence de chicanes : dans une cuve cylindrique sans chicane, l'agitation crée un vortex central qui réduit l'efficacité du mélange. L'ajout de chicanes verticales contre les parois supprime ce vortex et améliore la circulation axiale.
- Le fond de cuve : un fond conique favorise l'évacuation des solides ; un fond plat sans chicane accumule les dépôts si le flux axial est insuffisant.
La vitesse d’agitation
La vitesse de rotation de l'hélice doit correspondre à la viscosité du liquide traité et à l'objectif de mélange. Deux grandes plages couvrent la majorité des applications :
Le maintien de la vitesse sous charge est un critère décisif : si la viscosité du liquide augmente en cours de process, un agitateur sans compensation de couple voit sa vitesse chuter, ce qui compromet l'homogénéité du mélange. Les modèles à commande numérique maintiennent une vitesse constante malgré les variations de charge, contrairement aux versions analogiques moins précises. Pour les produits sensibles, une rampe d'accélération progressive au démarrage protège à la fois le produit et l'équipement contre les pics de couple.
- L'agitateur à hélice à vitesse douce : sa plage de rotation se situe entre 30 et 250 tr/min. Il convient aux liquides visqueux, aux produits sensibles au cisaillement et aux applications où la reproductibilité du mélange est prioritaire.
- L'agitateur à hélice à vitesse intense : sa plage de rotation s'étend de 400 à 2 000 tr/min. Il est adapté aux liquides peu visqueux, à la dispersion et aux émulsions.
Le couple et la puissance selon la viscosité et le volume
Le couple représente la capacité du moteur à entraîner l'hélice dans un fluide résistant. C'est le paramètre à vérifier en priorité pour les liquides visqueux ou chargés en solides, avant même la puissance en kW.
Les agitateurs de laboratoire affichent des couples généralement compris entre 40 et 200 N·cm selon les gammes. Les équipements industriels atteignent des couples bien plus élevés, exprimés en N·m, selon la viscosité maximale et le volume traité. À puissance égale, un couple plus élevé s'obtient en réduisant la vitesse de rotation via un réducteur : c'est la configuration privilégiée pour les fluides épais.
- Un couple insuffisant provoque le blocage de l'hélice, une sédimentation des solides ou un mélange irrégulier, notamment lors du démarrage sous charge ou lorsque la viscosité augmente en cours de process.
- Le dimensionnement doit toujours se baser sur la viscosité maximale du process, pas uniquement sur la valeur initiale du liquide, car la viscosité peut augmenter avec l'ajout d'ingrédients ou la baisse de température.
- Les protections anti-surcharge et anti-surchauffe intégrées au moteur sont à vérifier sur la fiche technique : elles préservent l'équipement en cas de dépassement du couple nominal et évitent une détérioration coûteuse.
Le type d'hélice et le flux de mélange
Le choix de l'hélice découle directement de l'objectif de mélange et de la viscosité du produit. La géométrie des pales détermine le schéma d'écoulement généré dans la cuve.
Un agitateur hélicoïdal à grande pale enroulée autour de l'arbre constitue une variante adaptée aux fluides très visqueux, jusqu'à plusieurs dizaines de milliers de mPa·s : ses pales balaient l'ensemble du volume de la cuve à faible vitesse, en générant un flux axial-radial combiné qui limite les zones mortes.
Trois types de flux structurent la sélection des hélices d'agitateur :
- Flux axial : les hélices agitateur à flux axial propulsent le liquide parallèlement à l'axe de rotation, de haut en bas, puis le font remonter le long des parois. Ce schéma favorise la suspension de solides et l'homogénéisation dans des cuves de grand volume. Il est adapté aux liquides à viscosité faible à modérée.
- Flux radial : les hélices agitateur à flux radial aspirent le liquide axialement et le refoulent vers les parois. Ce schéma génère un cisaillement élevé, adapté à la dispersion de phases, à l'émulsification et aux réactions chimiques. Des turbines à pales verticales ou à pales inclinées à 45° relèvent typiquement de cette catégorie.
- Flux mixte : les hélices d'agitateur à flux mixte combinent les effets axiaux et radiaux. Elles conviennent aux procédés où l'on cherche à la fois un débit de circulation élevé et un cisaillement modéré, par exemple en dissolution ou en maintien d'une suspension légère.
Les normes et les réglementations
Le choix d'un agitateur à hélice doit tenir compte des obligations réglementaires liées au secteur d'activité et à l'environnement d'installation.
- Dans les zones à risque d'explosion (industrie pétrolière, pétrochimique, gazière, fabrication de peintures ou de parfums), l'équipement doit respecter la directive 2014/34/UE. L'agitateur ATEX porte le marquage CE complété du symbole Ex, avec une catégorie adaptée à la zone (catégorie 1 en zone 0, catégorie 2 en zone 1, catégorie 3 en zone 2). Le groupe de gaz et la classe de température doivent correspondre aux substances inflammables présentes.
- Dans les industries agroalimentaires, les agitateurs en contact avec les produits doivent respecter les exigences de sécurité alimentaire HACCP. Les matériaux en contact avec les denrées doivent être inoxydables, non poreux et compatibles avec les procédures de nettoyage et de désinfection en vigueur.
- La certification CE atteste de la conformité aux exigences réglementaires européennes en matière de sécurité des machines.
- L'indice de protection IP renseigne sur la résistance de l'équipement aux projections de liquide et aux poussières. Un indice IP54 convient aux environnements humides ou soumis à des projections régulières, comme c'est le cas dans les secteurs alimentaires, pharmaceutiques ou chimiques. Pour une installation en plein air ou dans une zone de lavage, un indice plus élevé peut être requis.
- Pour un agitateur à hélice vertical installé en toit de cuve fermée, les contraintes d'étanchéité de l'arbre doivent également être vérifiées, notamment en présence de vapeurs ou de produits volatils.
FAQ : choix d'un agitateur à hélice selon l'usage
Quelle différence entre un agitateur à hélice et un agitateur mécanique ?
Un agitateur mécanique désigne la famille large des équipements à organe mobile motorisé, dont fait partie l'agitateur à hélice. La distinction pratique porte sur la conception de l'organe d'agitation : hélice à flux axial ou radial, pale, ancre, ruban hélicoïdal ou turbine. Le choix entre ces variantes dépend de la viscosité, du volume, du couple requis et des contraintes d'installation, notamment la longueur de l'arbre et le type de fixation sur la cuve.
Quel agitateur à hélice choisir pour un produit très visqueux ?
Pour un liquide dont la viscosité dépasse 10 000 mPa·s, il faut privilégier un équipement avec un couple élevé, une vitesse de rotation faible (souvent inférieure à 250 tr/min) et une hélice à grande pale ou un mobile hélicoïdal qui balaient l'ensemble du volume. Le dimensionnement doit se baser sur la viscosité maximale du process et non sur la valeur initiale. La présence de protections contre la surcharge et la surchauffe est indispensable pour absorber les pics de couple au démarrage ou lors d'une augmentation soudaine de la viscosité.
Quels matériaux retenir pour un agitateur en contexte agroalimentaire ou pharmaceutique ?
Les pièces en contact avec le produit doivent être réalisées en inox 316 au minimum, avec un état de surface adapté aux exigences de nettoyage en place ou de stérilisation. Les joints et les étanchéités doivent être compatibles avec les produits traités et les agents de nettoyage utilisés. La conformité aux bonnes pratiques de fabrication et aux exigences HACCP impose également une documentation technique vérifiable sur les matériaux, les traitements de surface et les procédures de qualification de l'équipement.
Nos agitateurs à hélice les plus populaires sur hellopro.fr
Prix sur demande
Envoyer un message

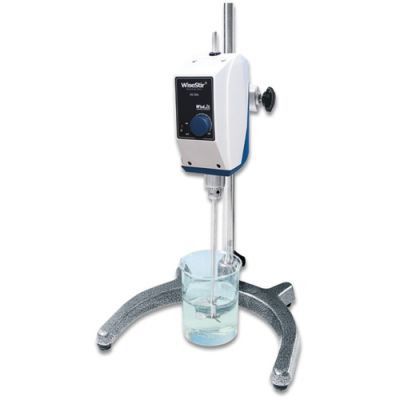

Agitateur digital à tige modèle 687 - Ref.: LLB007
À partir de 446.76 € HT
Envoyer un message

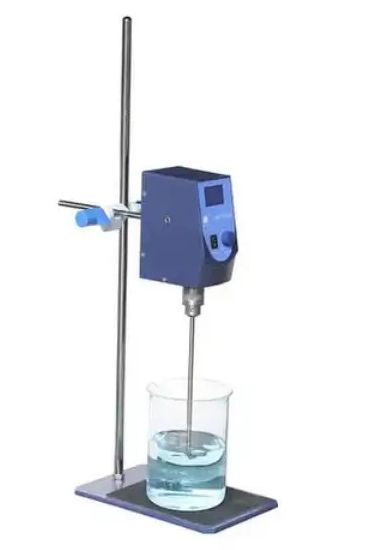

Agitateur à tige LED 20 L RSLAB-13/20 - Ref.: LLB004
