Comment choisir les dimensions des profilés en aluminium pour son projet ?

💡 Ce qu'il faut retenir :

• La section se choisit selon la série : 20/30 mm pour les structures compactes et les charges modérées, 40 mm pour les bâtis et châssis industriels courants, 45/50/60 mm pour les structures plus sollicitées.
• Pour un même format externe (ex. 40×40 mm), des variantes de paroi existent : légère (L), standard et lourde (S) — le poids au mètre et la rigidité diffèrent sensiblement d'une version à l'autre.
• La largeur de rainure (5, 6, 8 ou 10 mm) détermine la compatibilité avec les écrous en T, équerres et accessoires : un profilé série 40 en I-type rainure 8 requiert des accessoires rainure 8 I-type, pas des accessoires B-type de même largeur.
• Les longueurs standard de barre sont généralement de 3 000, 4 000 ou 6 000 mm ; une découpe à la cote est possible avec une tolérance courante de ±0,3 mm.
• Pour valider une section avant achat, consulter la fiche technique du profilé : Ix/Iy (moment d'inertie, cm⁴) pour la rigidité en flexion et Wx/Wy (module d'inertie, cm³) pour les contraintes normales sous charge.
• Un profilé en aluminium sur mesure reste pertinent lorsque les formats standard ne répondent pas aux contraintes géométriques ou d'intégration du projet.

Choisir les profilés en aluminium adaptés à un projet repose sur trois paramètres liés : la section et la série (20, 30, 40, 45 mm…), la largeur de rainure (5, 6, 8 ou 10 mm) et la longueur de barre. Ces trois choix conditionnent à la fois la tenue mécanique de la structure, la compatibilité avec les accessoires d'assemblage et la logistique de livraison. Les sections suivantes détaillent les repères concrets pour chaque paramètre.

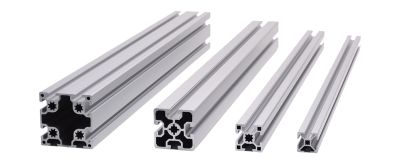

La section d'un profilé en aluminium se sélectionne d'abord selon la série, c'est-à-dire la dimension modulaire de base en millimètres. Les profilés en aluminium de série 20 (sections 20×20, 20×40 mm) conviennent aux structures compactes, aux dispositifs de laboratoire et aux cadres légers soumis à des charges limitées. La série 30 (30×30, 30×60 mm) offre une rigidité supérieure pour des postes de travail de taille réduite ou des équipements de petite automatisation. La série 40 représente le format industriel le plus répandu : les sections profilé en aluminium 40x40 et 40×80 mm s'utilisent couramment pour les bâtis de machines, les convoyeurs, les chariots de manutention et les cartérisations. Les séries 45, 50 et 60 (sections 45×45, 45×90, 60×60, 60×120 mm) s'adressent aux structures plus sollicitées : cabines de protection, systèmes de manipulation de charges lourdes, châssis de robotique industrielle.

• Série 20/30 mm : structures compactes, charges modérées, équipements de laboratoire et petite automatisation.

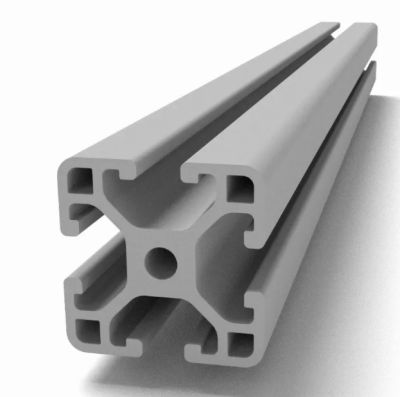

• Série 40 mm (40×40, 40×80, 40×120 mm) : bâtis de machines, postes de travail industriels, convoyeurs, cartérisations.
• Série 45/50/60 mm : structures fortement sollicitées, cabines de protection, systèmes de manutention lourde, robotique.

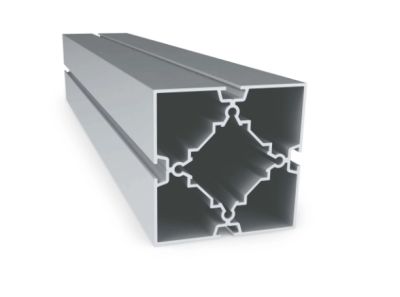

Le rendu visuel d'une structure en profilés aluminium dépend autant du format de section que du type de profil retenu. Un profilé à rainures sur quatre faces présente un aspect caractéristique des bâtis industriels ; un tube carré en alu à faces lisses donne un rendu plus épuré, souvent privilégié pour les structures visibles en aménagement ou en mobilier professionnel. Pour des lignes fines et discrètes, des sections rectangulaires de type 20×40 ou 15×30 mm réduisent l'encombrement visuel tout en conservant une rigidité suffisante dans la direction principale. Pour un rendu plus structuré ou industriel, des sections carrées 60×60 ou 80×80 mm s'imposent naturellement.

• Faces lisses (tube carré) versus faces rainurées : le choix oriente le rendu vers industriel ou épuré.
• Sections fines (20×40 mm) pour les structures visibles à faible charge ; sections larges (60×60 mm et au-delà) pour les structures imposantes.
• Finition anodisée (argent ou teinte) pour les éléments visibles exposés : surface plus dure, résistance accrue à la corrosion et aux rayures.

Plusieurs paramètres interagissent dans le choix des dimensions des profilés en aluminium : la charge et la portée, la compatibilité des rainures avec les accessoires, les longueurs disponibles et les tolérances de coupe. Vérifier chaque paramètre avant commande évite les incompatibilités d'assemblage et les sur-dimensionnements coûteux.

• Définir la charge maximale et la portée entre appuis avant de sélectionner la section.
• Choisir le type de système (B-type ou I-type) et s'y tenir pour toute la structure afin de garantir la compatibilité des accessoires.
• Anticiper les longueurs nécessaires en tenant compte des longueurs standard disponibles et des contraintes logistiques de transport.

La charge que les profilés en aluminium doivent supporter détermine directement la section et la version de paroi à retenir. Pour dimensionner correctement, il faut identifier la charge maximale en service et la portée entre appuis, puis consulter les données mécaniques du profilé sur la fiche technique du fabricant.

• Le moment d'inertie Ix/Iy (exprimé en cm⁴) traduit la résistance de la section à la flexion dans chaque direction : plus la valeur est élevée, plus le profilé résiste à la déformation sous charge. Un profilé 40×80 mm orienté sur le grand côté présente un Ix nettement supérieur au même profilé posé à plat.
• Le module d'inertie Wx/Wy (exprimé en cm³) sert à évaluer les contraintes normales dans la fibre extrême lors d'un effort de flexion : comparer ce paramètre entre deux sections de même série permet de choisir le profil qui supporte la contrainte sans risque de déformation permanente.

La largeur de rainure conditionne l'ensemble de l'écosystème d'assemblage. Les rainures couramment rencontrées mesurent 5, 6, 8 ou 10 mm ; chaque largeur correspond à des écrous en T, équerres, connecteurs et caches-rainures spécifiques. Choisir un profilé sans vérifier la compatibilité de la rainure avec les profilés en aluminium et leurs accessoires déjà référencés dans le projet conduit à des problèmes de désalignement, de desserrement ou d'impossibilité de montage.

• Le système B-type utilise une géométrie de rainure avec chanfreins spécifiques ; les accessoires (écrous, connecteurs) sont conçus pour ce profil de rainure.
• Le système I-type présente une géométrie différente avec un profil de rainure en I ; ses accessoires sont dédiés et ne s'adaptent pas à un B-type de même largeur.

Les longueurs de barre disponibles chez la plupart des distributeurs sont de 3 000, 4 000 ou 6 000 mm, les barres brutes d'extrusion atteignant couramment 5 800 à 6 000 mm en sortie d'usine. Une découpe à la cote est proposée par de nombreux prestataires avec une précision garantie de ±0,3 mm, ce qui convient aux assemblages multi-profilés où les jeux doivent rester maîtrisés. Pour des longueurs inférieures à 2 500 mm, la coupe au millimètre près est généralement disponible sans supplément notable.

• Longueurs standard disponibles : 3 000, 4 000 et 6 000 mm (vérifier la longueur maximale expédiable selon le transporteur).
• Tolérance de coupe courante : ±0,3 mm — suffisant pour la majorité des assemblages mécaniques.
• Profilé anodisé : couche d'oxyde de 10 à 12 µm minimale, sans impact dimensionnel majeur sur les cotes fonctionnelles.
