Comment aménager un véhicule frigorifique ?

💡 Ce qu'il faut retenir :

• L'aménagement d'un véhicule frigorifique repose sur trois options principales : la transformation d'un utilitaire de série, l'installation d'une cellule rapportée sur châssis, ou l'utilisation d'un caisson frigorifique amovible transférable entre véhicules.
• Deux critères structurants conditionnent tous les autres choix : la température de consigne (froid positif au-dessus de 0°C ou froid négatif jusqu'à -20°C) et la fréquence d'ouverture des portes en tournée.
• L'isolation en polyuréthane se classe en isolation normale (IN, K ≤ 0,70 W/m²·K) ou isolation renforcée (IR, K ≤ 0,40 W/m²·K) : le choix dépend du produit, de la durée de tournée et des conditions climatiques.
• Le groupe frigorifique peut fonctionner en 12V/24V, 230V secteur ou par poulie moteur ; un branchement secteur à l'arrêt garantit le maintien de la consigne sans moteur tournant.
• Un pré-refroidissement d'environ 40 à 90 minutes avant chargement réduit les risques de rupture de chaîne du froid, notamment en été.
• La conformité ATP (Accord relatif aux transports internationaux de denrées périssables) est obligatoire ; les classes A (+12°C à 0°C), B (+12°C à -10°C) et C (+12°C à -20°C) définissent l'équipement requis. Le marquage (ex. FRAX, FRCX) et les renouvellements à 6 ans puis 9 ans s'appliquent à partir de la mise en service.
• Un enregistreur de température assure la traçabilité des données et facilite les contrôles sanitaires ou pharmaceutiques (BPD/Certicold Pharma).

L’aménagement d’un véhicule frigorifique permet de transporter des marchandises à température dirigée tout en respectant la chaîne du froid. Il repose sur des choix techniques adaptés aux produits, aux conditions de livraison et aux exigences réglementaires. Chaque configuration dépend du type de cellule, de l’isolation thermique et des équipements complémentaires. Le respect des normes sanitaires et la gestion de l’espace sont également à considérer. L’ensemble vise à assurer la conservation des denrées et la sécurité du chargement.

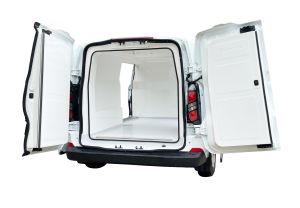

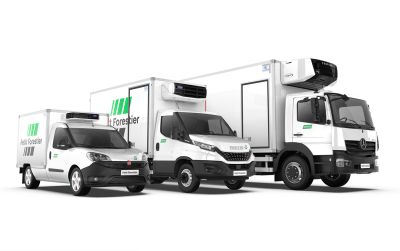

Il existe trois alternatives pour réaliser un aménagement frigorifique utilitaire. La solution la plus répandue consiste à transformer un véhicule utilitaire fourni par un constructeur automobile. Le professionnel réalise alors les modifications nécessaires sur la carrosserie, le plancher, les parois et les systèmes d'ouverture pour répondre aux exigences du transport de produits périssables ou sensibles. Cette transformation livre un véhicule frigorifique dédié, robuste, mais nécessite un investissement initial et immobilise le véhicule pendant la durée des travaux.

Il est également possible d'utiliser une cellule frigorifique autonome, rapportée ou déposable. Celle-ci s'installe sur un châssis nu, une remorque ou un support mobile. Ce type de solution convient aux besoins ponctuels, aux livraisons saisonnières ou aux activités nécessitant une grande flexibilité, avec une charge utile souvent plus élevée que la cellule intégrée pour les volumes de livraison conséquents.

La troisième option repose sur un caisson frigorifique amovible, installé dans un utilitaire standard et transférable d'un véhicule à l'autre. Alimenté en 12V/230V selon les modèles (capacité de 230 à 2 000 litres environ), ce caisson réversible préserve la polyvalence du véhicule porteur. Il répond aux besoins d'une flotte mixte, des pics d'activité saisonniers ou des professionnels souhaitant conserver la valeur de revente d'un utilitaire non transformé. Le choix entre ces trois solutions dépend du volume à transporter, de la régularité de l'activité et de la disponibilité en énergie sur site ou à l'arrêt.

Le choix entre ces deux options dépend de plusieurs critères opérationnels. La fréquence d'ouverture des portes en tournée sollicite davantage la cellule intégrée sur trajets courts et multi-arrêts. La compatibilité avec des palettes ou des rolls oriente vers une cellule rapportée aux dimensions adaptées. La charge utile disponible après installation conditionne aussi le volume réellement exploitable : une cellule intégrée réduit parfois le volume de chargement sur les véhicules légers. Pour les produits exigeant un nettoyage fréquent (alimentaire, santé), les surfaces intérieures doivent être lisses, lavables et sans ponts thermiques. Les joints de portes et les angles de jonction constituent les points de vigilance prioritaires pour éviter les infiltrations d'air chaud.

L'isolation thermique repose généralement sur l'utilisation de polyuréthane sous forme de panneaux sandwich ou de mousse injectée. Cette isolation permet de maintenir des températures dirigées en froid positif (au-dessus de 0°C) ou en froid négatif (en dessous de 0°C). La norme ATP distingue deux niveaux de performance : l'isolation normale (IN) avec un coefficient K inférieur ou égal à 0,70 W/m²·K, et l'isolation renforcée (IR) avec un coefficient K inférieur ou égal à 0,40 W/m²·K. Les tournées avec ouvertures fréquentes des portes ou les transports en conditions estivales rendent l'isolation renforcée pertinente pour maintenir la consigne sans surcharger le groupe frigorifique. L'état des joints de portes et l'étanchéité des angles de jonction doivent être vérifiés régulièrement pour éviter toute dégradation des performances thermiques.

La stratégie de tournée conditionne directement le choix d'alimentation. Pour les livraisons multi-arrêts avec stationnements prolongés, un groupe compatible avec un branchement 230V ou équipé d'une batterie auxiliaire garantit le maintien de la température sans relancer le moteur. Un pré-refroidissement de 40 à 90 minutes avant chargement est recommandé pour éliminer la chaleur résiduelle de la cellule, en particulier en période estivale : charger des produits dans une cellule non refroidie génère un choc thermique préjudiciable à la chaîne du froid. Le dimensionnement du groupe se calcule en fonction du volume de la cellule, de la température de consigne visée, des conditions climatiques et du nombre d'ouvertures de portes attendues pendant la tournée.

L'implantation du groupe frigorifique influe sur le gabarit du véhicule et les contraintes d'exploitation quotidienne. Le montage sur pavillon est le plus courant mais augmente la hauteur hors tout, ce qui pose des difficultés dans les parkings souterrains ou sous les auvents de quai. Le montage ultra-plat réduit ce risque et convient aux tournées urbaines avec accès restreints. Le montage en cuvette, intégré sous le toit de la caisse, préserve la hauteur du véhicule mais nécessite une vérification de la garde au sol et facilite l'accès pour la maintenance. Le choix du type de montage doit donc intégrer les contraintes d'accès habituelles du lieu de livraison et la facilité d'intervention en atelier.

La mise en place de cloisons fixes ou amovibles permet de créer plusieurs zones de température ou de séparer différentes catégories de marchandises. Un véhicule en configuration bi-température transporte simultanément des produits frais et des surgelés, chaque compartiment maintenant sa propre consigne. La configuration tri-température étend ce principe à trois zones distinctes (par exemple viande fraîche, plats cuisinés et surgelés) et exige une gestion rigoureuse du flux de chargement et de déchargement pour éviter les mélanges. L'étanchéité de la cloison entre chaque compartiment détermine la stabilité thermique de chaque zone : une cloison mal jointée laisse migrer l'air froid du compartiment le plus froid vers les autres, perturbant les consignes. L'organisation du chargement doit donc anticiper l'ordre des livraisons pour limiter les ouvertures inutiles de chaque compartiment.

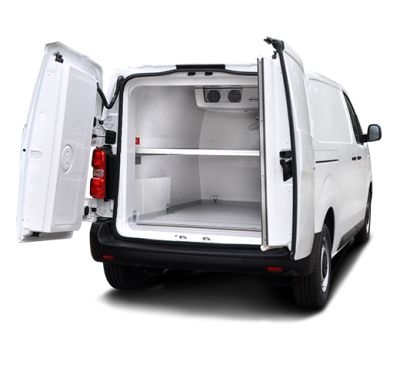

L'ajout d'étagères relevables ou fixes structure l'espace de chargement et adapte la capacité selon les volumes transportés. Les étagères en aluminium ou en inox résistent à l'humidité et supportent le nettoyage fréquent avec des produits adaptés aux surfaces alimentaires. Un plancher antidérapant limite les risques de glissement lors des opérations de chargement. Il peut être conçu avec un revêtement polyester, en aluminium ou en inox, et intégrer une bonde d'évacuation pour faciliter le nettoyage à l'eau. La hauteur de chargement des rayonnages doit respecter une zone de libre circulation d'air au-dessus des produits : obstruer l'évaporateur en surchargeant les niveaux hauts perturbe la diffusion du froid dans toute la cellule et génère des points chauds.

Les rails d'arrimage encastrés préservent le volume utile de la cellule par rapport aux rails en applique, qui empiètent sur l'espace de chargement mais s'installent sans modification structurelle. Les rails encastrés sont à privilégier dans les cellules de faible largeur ou pour les véhicules transportant des bacs normalisés. Ces rails acceptent des sangles ou des barres d'étais pour bloquer la charge pendant les freinages et les virages en tournée. Pour le transport de viandes pendues, visible depuis le camion frigorifique intérieur, la caisse isotherme reçoit une penderie à viande équipée de crochets de suspension fixés au pavillon, en dents de loup ou sur rails tubulaires bi-rails aluminium. Ces dispositifs évitent le contact des carcasses avec le plancher et facilitent le chargement et le déchargement en réduisant l'effort physique.

L'aménagement camion frigorifique en façade extérieure concerne les ouvertures, les accès et les dispositifs de chargement. Le choix du type de porte dépend directement du contexte de livraison : les portes battantes à deux vantaux offrent un accès large à l'arrière et conviennent aux quais de déchargement ; les portes coulissantes latérales facilitent les livraisons en bord de trottoir avec un stationnement en double file sans encombrer la chaussée. Les configurations multi-vantaux à l'arrière permettent une ouverture partielle pour limiter les pertes de froid lors des accès répétés.

Pour réduire les variations de température à chaque ouverture, un rideau à lanières maintient une barrière physique contre l'air extérieur chaud, tandis qu'un rideau d'air crée un flux d'air horizontal qui ralentit les échanges thermiques. Ces équipements prennent toute leur valeur lors des tournées multi-arrêts où les portes s'ouvrent plusieurs dizaines de fois par jour.

L'accès au compartiment de chargement peut être facilité par :

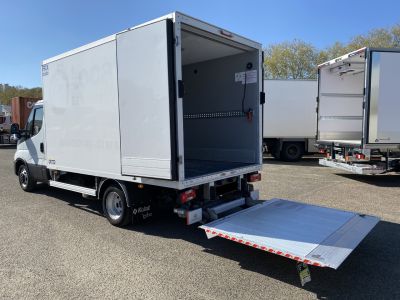

• Un hayon élévateur pour les charges lourdes ou volumineuses, avec des modèles rabattables ou rétractables selon l'encombrement à l'arrêt.
• Un marchepied fixe, coulissant ou rabattable pour les montées et descentes fréquentes sans matériel lourd.
• Une passerelle mobile ou un étrier latéral pour les accès latéraux sur tournées avec livraisons trottoir.

Un éclairage de zone de chargement améliore la sécurité des opérations en conditions de faible luminosité et contribue à la visibilité des piétons lors des livraisons nocturnes ou matinales.

Les véhicules destinés au transport de plats cuisinés ou d'ingrédients nécessitent un aménagement orienté organisation et rapidité d'accès. Le plancher intermédiaire en aluminium double la surface de stockage utile sans alourdir excessivement la charge. Les étagères relevables s'effacent pour accueillir des bacs gastronormes ou des contenants de grande taille selon les livraisons du jour. Un pré-refroidissement de 40 à 90 minutes avant le chargement limite les montées en température des préparations fragiles. L'organisation du chargement suit l'ordre inverse des livraisons pour réduire les manipulations en tournée. Un enregistreur de température permet de documenter le respect de la chaîne du froid lors des livraisons à des établissements exigeant une traçabilité simple. L'accès par porte battante latérale ou hayon élévateur facilite les livraisons répétées sans effort physique excessif.

Les livraisons à destination d'établissements scolaires ou médicaux impliquent le transport simultané de repas chauds et froids. L'aménagement frigorifique utilitaire intègre une cloison fixe ou amovible pour séparer les zones de température, un rideau à lanières ou un rideau d'air pour limiter les pertes thermiques lors des accès fréquents, et un rail d'arrimage encastré pour stabiliser les plateaux et bacs empilés. Les ouvertures latérales battantes ou coulissantes permettent un accès rapide sans dégager l'intégralité de l'espace arrière. Le plancher avec bonde d'évacuation facilite le nettoyage quotidien conforme aux exigences HACCP. La configuration doit permettre une livraison en moins de deux minutes par arrêt pour maintenir la température dans chaque compartiment.

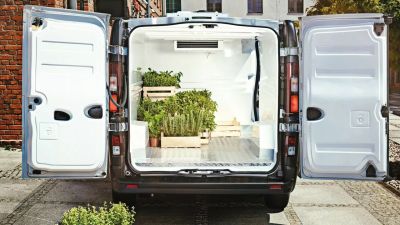

Le transport de fleurs coupées ou de végétaux fragiles exige une température contrôlée et une ventilation homogène dans toute la cellule. Les étagères à claire-voie favorisent la circulation d'air autour des bouquets sans créer de zones de condensation. Les rails latéraux pour suspendre des bacs de fleurs coupées maintiennent les tiges verticales et évitent l'écrasement pendant les virages. Un groupe frigorifique réglé en froid positif léger (entre +4°C et +8°C selon les espèces) préserve la fraîcheur sans provoquer de coup de froid sur les pétales. La limitation du nombre d'ouvertures en tournée reste un critère d'organisation prioritaire : chaque ouverture de porte crée un appel d'air susceptible de dessécher les fleurs et de faire varier la consigne. Un accès latéral coulissant réduit cette exposition par rapport à une ouverture arrière large.

Les circuits urbains multi-arrêts imposent des contraintes cumulées : circulation dense, stationnements courts, parkings à gabarit limité et ouvertures de portes répétées. La cellule intégrée sur fourgon compact répond à ces contraintes en conservant un encombrement réduit tout en exploitant le volume utile. Le montage ultra-plat du groupe frigorifique préserve la hauteur hors tout et autorise l'accès aux parkings souterrains dont les rampes descendent souvent sous 2,10 m. Le rideau à lanières placé derrière les portes arrière ou latérales limite les pertes de froid à chaque arrêt sans ralentir les opérations. Un groupe frigorifique compatible avec un branchement 230V secteur permet de maintenir la consigne pendant les pauses prolongées sans laisser tourner le moteur, ce qui réduit la consommation de carburant et les émissions. Un pré-refroidissement avant la première tournée et une organisation limitant les ouvertures (accès latéral, ouverture partielle) contribuent également à stabiliser la température.

Les professionnels du transport médical utilisent des camions frigorifiques pour déplacer des produits thermosensibles comme les médicaments, vaccins ou échantillons biologiques. L'aménagement doit garantir la stabilité de la température de consigne, notamment lors des arrêts, et privilégier une cellule aux surfaces lisses et lavables pour faciliter les procédures d'hygiène. Un enregistreur de température (avec archivage des données) est généralement attendu pour la traçabilité et les audits, en cohérence avec les exigences de bonnes pratiques de distribution (BPD) et, selon les cas, la certification Certicold Pharma. Les accessoires (cloisons, rayonnages, arrimage) doivent maintenir la circulation d'air et éviter les points chauds, en particulier autour des emballages isothermes et conteneurs de transport.

Les véhicules frigorifiques doivent être conformes à l'homologation ATP (Accord relatif aux transports internationaux de denrées périssables). En pratique, la classe ATP précise la tenue en température attendue : A pour du transport entre +12°C et 0°C, B entre +12°C et -10°C, et C entre +12°C et -20°C. Le marquage apposé sur le véhicule (par exemple FRAX pour un véhicule isotherme classe A, ou FRCX pour un véhicule frigorifique renforcé) permet d'identifier la catégorie et le niveau d'isolation.

L'attestation est délivrée par des centres agréés comme Cemafroid et doit être renouvelée selon le cycle de contrôle en vigueur (premier contrôle généralement à 6 ans, puis renouvellement à 9 ans, selon les cas et l'usage). Pour les produits de santé, la certification Certicold Pharma et le respect des bonnes pratiques de distribution (BPD) renforcent les exigences de traçabilité, d'hygiène et de maîtrise des écarts de température tout au long de la tournée.

Au-delà de l'homologation, la pérennité de l'installation repose sur l'entretien et le suivi des équipements. Les surfaces (revêtement polyester, aluminium ou inox) doivent rester propres et intactes pour faciliter le nettoyage et limiter l'usure liée aux opérations de transport. Le habillage intérieur du véhicule utilitaire peut intégrer des plinthes et des protections murales pour limiter les impacts.

Pour conserver les performances thermiques, il est recommandé de : vérifier l'état des joints de portes et l'étanchéité (par exemple mensuellement en usage intensif) ; nettoyer régulièrement l'évaporateur et les grilles de ventilation pour préserver la circulation d'air ; contrôler le dégivrage afin d'éviter l'accumulation de givre qui réduit le rendement ; suivre l'état des alimentations (câbles, prises 230V, batterie auxiliaire) ; et consigner les interventions dans un carnet d'entretien utile en cas de contrôle ou de diagnostic. Ces actions limitent les pannes et réduisent les écarts de température pendant la tournée.

La transformation d'un véhicule utilitaire en véhicule frigorifique requiert l'intervention d'un carrossier aménageur / transformateur agréé. Cette prestation consiste à adapter un véhicule de série, livré par un constructeur, aux exigences du transport sous température dirigée. Le prestataire réalise notamment les découpes, l'installation des isolants, la fixation de la cellule, le montage du groupe frigorifique et la mise en place des accessoires (cloisons, rails d'arrimage, rideaux, éclairage).

Il assure aussi la mise en conformité avec les normes ATP et sanitaires, ainsi que la préparation des éléments nécessaires au dossier (plaque et marquage ATP, documents de contrôle, recommandations d'entretien). Selon les configurations, l'intervention peut inclure les démarches administratives liées à la carte grise, la vérification de la performance thermique après transformation et l'accompagnement sur le choix d'alimentation (12/24V, 230V, poulie moteur) pour sécuriser l'exploitation en tournée.

Avant de lancer un projet, il faut cadrer la température de consigne (froid positif ou négatif), la durée et la distance des tournées, la fréquence d'ouverture des portes, ainsi que le volume et la charge utile réellement nécessaires. Ces éléments déterminent le couple cellule/isolation (IN/IR) et le dimensionnement du groupe frigorifique, mais aussi l'organisation intérieure (mono, bi ou tri-température) et les accès (latéral/arrière, hayon). Enfin, la disponibilité d'énergie (12V/24V, 230V sur site, ou poulie moteur) et les exigences de conformité (ATP, traçabilité via enregistreur) doivent être intégrées dès la demande de devis.

Les classes ATP indiquent la capacité du véhicule à maintenir une plage de températures : la classe A vise généralement le maintien entre +12°C et 0°C, la classe B entre +12°C et -10°C, et la classe C entre +12°C et -20°C. Le choix dépend du type de produits transportés (frais vs surgelés) et des contraintes d'exploitation (durée de tournée, ouvertures, conditions climatiques), car il impacte l'isolation et le groupe frigorifique requis.

Oui, le pré-refroidissement aide à stabiliser la température avant d'introduire des marchandises. En pratique, il peut durer environ 40 minutes à 1h30 selon le volume, la température extérieure, la puissance du groupe et l'état d'isolation. Le bénéfice est surtout visible en tournée multi-arrêts ou en période chaude : une cellule déjà à la bonne consigne limite le risque de pic de température au chargement et réduit l'effort demandé au groupe frigorifique.

La solution dépend de la durée des arrêts et des ressources disponibles. Un groupe compatible 230V secteur permet de maintenir la consigne à quai ou sur site via une prise extérieure. Pour des arrêts sans accès au secteur, une batterie auxiliaire (associée à une alimentation 12V/24V) peut prendre le relais sur des durées limitées. En exploitation, limiter les ouvertures (ouverture partielle, rideau à lanières/rideau d'air) et pré-refroidir avant tournée réduit aussi la sollicitation du groupe lorsque le moteur est coupé.
