Temps de lecture estimé : 3min

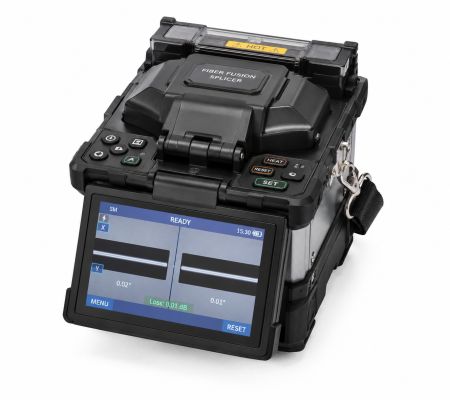

Une soudeuse fibre optique est un appareil qui sert à effectuer une jointure définitive ou permanente entre 2 fibres. Cette jointure se fait par la technologie de fusion ou par juxtaposition mécanique.
Estimation de prix
Entre 900 et plus de 5 000 euros
Obtenez des devis pour une soudeuse fibre optique
La soudeuse fibre optique comprend un four, des électrodes et un écran.
Cet appareil est utilisé dans la télécommunication et la pétrochimie. Il assure plusieurs fonctions, dont :
- La réparation des fibres optiques endommagées
- L'établissement de la connexion entre deux fibres optiques
- L'alignement et le fusionnement deux fibres clivées.
Quel est le prix d’une soudeuse fibre optique ?
Une soudeuse fibre optique coûte entre 900 et plus de 5 000 euros. Le prix évolue en fonction :
- du modèle
- de la technologie utilisée pour l'alignement
- de la qualité de soudure
- des accessoires proposés
- de la durabilité
- de la résistance.
Quels sont les différents types de soudeuses fibres optiques ?
La mini soudeuse fibre optique
Estimation de prix
Entre 900 et 2000 euros
La mini soudeuse fibre optique coûte entre 900 et 2000 euros.
Il s’agit d’un modèle léger et de petite taille qui est alimenté par piles ou batterie. Ce modèle fonctionne grâce à un processeur industriel et il est doté d’un seul four.
En principe, cet appareil se caractérise par une technologie d’alignement sur 1 ou 3 axes, gaine à gaine. L’épissage se fait automatiquement ou manuellement avec 10 programmes de soudure.
La mini soudeuse valant environ 900 euros est équipée d’un écran destiné à l’observation de la fibre à l’œil nu. Pour ce modèle, des boutons de commande permettent de procéder aux différents réglages.
Toutefois, des mini soudeuses avec écran tactile existent également. Leur prix débute à partir de 1 600 euros. Ces appareils disposent d’un écran tactile pour l’agrandissement de la vue de la fibre, pour visualiser et entrer les commandes et pour faire les ajustements nécessaires.
La mini soudeuse de fibre optique est utilisée principalement dans le cadre de la connexion par fibre optique. Elle est fournie le plus souvent avec des accessoires supplémentaires comme une pince manuelle à dénuder, une épaisseur de fusion ou une électrode de rechange.
La soudeuse fibre optique professionnelle
Estimation de prix
Entre 2 500 et plus de 5 000 euros
Le prix de la soudeuse fibre optique professionnelle va de 2 500 à plus de 5 000 euros.

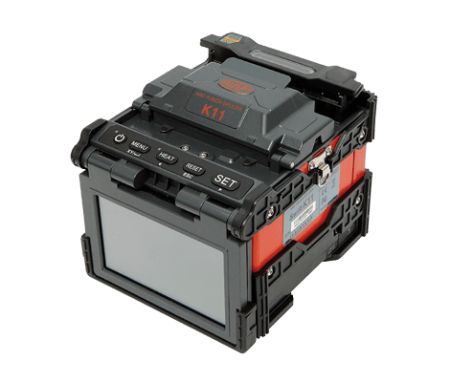

Alimenté par batterie ou sur secteur, ce modèle facilement transportable est, le plus souvent, doté d'un écran tactile. Il est capable de réaliser un alignement sur 3 axes, cœur à cœur. L’alignement sur le cœur de la fibre favorise la réalisation de soudure avec faible perte.
Cet équipement professionnel comprend un simple ou un double four. La technologie à double four favorise la réduction des temps d’attente. Il résiste aux chocs, à l’eau et à la poussière. Il peut donc être utilisé dans les environnements difficiles. Cet appareil convient particulièrement pour le raccordement des câbles de fibre avec haute capacité.
- Pour l'achat d'un modèle à simple four, il faut compter entre 2 500 et 4 000 euros.
- Pour l'achat d'un modèle à double four, il faut prévoir entre 2 800 et 5 000 euros.
- Certaines soudeuses professionnelles intègrent directement une cliveuse et une dénudeuse sur leur châssis. Pour ces modèles, il faut compter 3 500 euros en moyenne.
- Les soudeuses entièrement automatiques permettant de réduire les interventions manuelles, valent plus de 5 000 euros.
Les modèles automatiques sont dotées d’une interface USB et VGA. Ils fonctionnent avec plus de 400 programmes de soudure. Par ailleurs, ils sont capables de mémoriser les résultats de soudure et assurer une vérification automatique de la qualité des électrodes.
Comment choisir une soudeuse fibre optique ?
Le choix d’une soudeuse fibre optique dépend :
- De la durée de soudure et de chauffage
- De la longevité
- Des caractéristiques de la fibre à souder
- Des accessoires proposés
- Des conditions d’utilisation.
La durée de soudure et de chauffage
La durée de soudure et de chauffage diffère d’un modèle à un autre. Elle détermine la performance de l’équipement. Le temps de soudure ou de fusion est de 7 secondes, en moyenne, tandis que le temps de chauffage du four est de 15 secondes.
La longevité
Pour ce paramètre, il faut connaître la durée de vie de la batterie et celle des électrodes.
- La durée de vie de la batterie est déterminée par le nombre de cycles de soudure. Le plus souvent, il faut compter entre 130 et 2 000 cycles, en fonction du type de batterie.
- La durée de vie des électrodes, elle est déterminée par le nombre de soudures (jusqu’à 3 000 soudures).
Les caractéristiques de la fibre à souder
Le plus souvent, une soudeuse fibre optique n'est compatible qu’avec des types de fibres bien déterminés. Il peut s’agir de fibres SM (G.652, G.657), MM (G.651), DS (G.657), NZDS (G.655).
Il faut prendre en compte du diamètre de la gaine (entre 80 et 250 µm), du diamètre du revêtement (jusqu’à 900 µm) et de la longueur la fibre (entre 8 et 20 mm).
Les accessoires proposés
Généralement, la soudeuse fibre optique est vend en kit avec d’autres accessoires comme :
- La sangle de portage
- La valise de transport
- Le chargeur
- Une pince à dénuder
- Une cliveuse
- Un photomètre
- Une électrode de rechange
- Un stylo de lumière rouge
- Une bouteille d’alcool
- Un souffleur d’air.
Les conditions d’utilisation
Une mini soudeuse fibre optique convient plus pour une utilisation en intérieur.
Une soudeuse professionnelle s’adapte à la fois à une utilisation en intérieur et en extérieur. Par ailleurs, il faut également tenir compte des conditions comme l’altitude, la température, l’humidité et le vent. Certains modèles se conçoivent enfin pour résister aux chocs, à la poussière et à l’eau.
