- Le prix d’une centrale d’acquisition de données (DAQ) se situe entre 800 € et 15 000 € selon le nombre de voies, le type de mesures et les performances attendues
- Une centrale compacte utilisée pour des mesures simples se situe entre 800 € et 3 000 €, tandis qu’une centrale multi-voies se situe entre 3 000 € et 8 000 € et qu’une centrale avancée atteint 8 000 € à 15 000 €
- Une installation complète avec centrale d’acquisition se situe généralement entre 1 500 € et 20 000 €, selon la complexité du projet et le nombre de capteurs
- Le prix de la centrale ne représente qu’une partie du budget : les capteurs, le câblage, le logiciel et l’étalonnage viennent s’ajouter systématiquement
- Le nombre de voies constitue le premier facteur de coût, avec une augmentation progressive selon la densité de mesure et les modules associés
- Le type de mesure (température, déformation, vibration) nécessite des modules spécifiques qui influencent le prix
- La précision, la résolution et la vitesse d’acquisition impactent directement le niveau d’investissement
- Les coûts récurrents incluent l’étalonnage périodique, les licences logicielles et la maintenance, à intégrer dans le budget global
Prix d’une centrale d’acquisition de données selon le type
| Type de centrale d’acquisition | Configuration | Estimation de prix |
|---|---|---|
| Centrale avancée | haute précision, multi-physique | Entre 8 000 € et 15 000 € |
| Centrale multi-voies | 20 à 100 voies, mesures multiples | Entre 3 000 € et 8 000 € |
| Centrale compacte | 8 à 20 voies, mesures simples | Entre 800 € et 3 000 € |
Prix d’une centrale avancée
Le prix d’une centrale d’acquisition avancée se situe entre 8 000 € et 15 000 € selon les performances et les fonctionnalités intégrées. Ces systèmes permettent des mesures multi-physiques avec une précision plus élevée et des capacités d’acquisition étendues. Ils sont utilisés pour des applications nécessitant une synchronisation des mesures, une meilleure résolution ou une intégration dans des bancs d’essai. Leur coût est lié aux performances de conversion, au nombre de voies et aux fonctions d’analyse embarquées.
Prix d’une centrale multi-voies
Le prix d’une centrale d’acquisition multi-voies varie entre 3 000 € et 8 000 € pour des configurations allant de 20 à 100 voies. Ces systèmes permettent de gérer plusieurs types de signaux sur une même installation, comme la température, la pression ou les signaux électriques. Ils sont utilisés en laboratoire ou en environnement industriel pour des campagnes de mesure nécessitant un volume de données plus important et une gestion simultanée de plusieurs capteurs.
Prix d’une centrale d'acquisition compacte
Le prix d’une centrale d’acquisition compacte se situe entre 800 € et 3 000 € pour des configurations de 8 à 20 voies. Ces équipements sont utilisés pour des mesures simples comme la température, la tension ou le courant. Leur architecture intégrée permet une mise en œuvre rapide sur des applications de maintenance, de contrôle ponctuel ou de suivi d’équipements. Leur capacité limitée en nombre de voies et en diversité de signaux réduit le coût global.

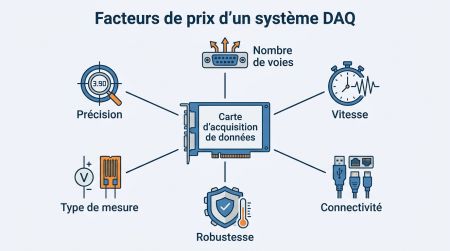

Facteurs influençant le prix d’un système DAQ
- Le nombre de voies constitue le premier levier. Une carte USB 16 voies entrée de gamme coûte deux à cinq fois moins qu'un système 120 voies avec multiplexeurs. Dans une architecture modulaire, chaque module ajoute 16 à 40 voies supplémentaires, avec un coût par module de 400 € à 2 000 € HT selon la technologie.
- Le type de mesure impacte directement le prix. Les voies tension simple (±10 V) restent les moins chères. Les voies thermocouple et RTD nécessitent une compensation de jonction froide (CJC) et une isolation intégrée, ce qui augmente le coût du module de 30 % à 80 % par rapport à une voie tension équivalente. Les mesures de courant 4–20 mA, les jauges de contrainte (pont de Wheatstone) ou les signaux IEPE/ICP (vibrations, acoustique) imposent des conditionneurs spécialisés.
- La précision et la résolution jouent un rôle déterminant. Un DMM intégré 6½ digits (22 bits) dans un châssis de type scanner multi-voies permet des mesures de résistance 4 fils et de tension DC avec une précision de base de 0,003 % (valeur Keysight DAQ970A). Un convertisseur 12 bits suffit pour des applications process bas de gamme, mais une résolution 24 bits s'impose pour les jauges de contrainte ou la mesure acoustique.
- La vitesse d'acquisition distingue deux logiques : le scan (mesures séquentielles, 80 à 450 canaux/s selon le type de multiplexeur) et l'échantillonnage simultané (chaque voie dispose de son propre convertisseur A/N, jusqu'à 800 kS/s sur des modules numériseurs 4 voies 24 bits). Un système à échantillonnage simultané coûte nettement plus cher à voies équivalentes.
- L'isolation et le conditionnement du signal influencent le coût, notamment lorsque des voies flottantes (jusqu'à 300 V) ou une isolation voie-à -voie sont requises pour éviter les boucles de masse.
- La robustesse mécanique constitue un autre facteur. Un appareil IP65/IP67 supportant -40 °C à +85 °C et 100 g de choc coûte 40 % à 150 % de plus que son équivalent de laboratoire, pour des voies de mesure identiques.
- Les interfaces de communication (USB, LAN/LXI, GPIB, Ethernet synchronisé TSN) n'ont qu'un faible impact sur le coût du châssis seul, mais la gestion d'une synchronisation multi-instruments via Ethernet (jusqu'à 15 sauts) ou via bus PXI impose un châssis et un contrôleur dédiés, ce qui fait monter le budget total.
Prix d’une installation complète avec centrale d’acquisition
- capteurs adaptés aux grandeurs mesurées
- câblage et connectique
- logiciel de configuration et d’enregistrement
- Ă©talonnage initial

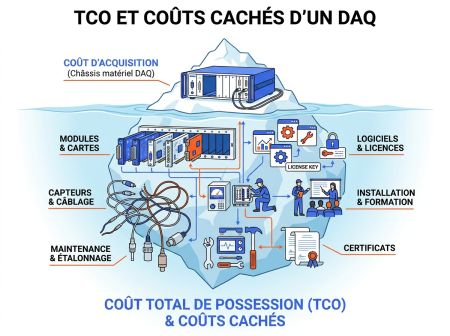

Coût total d’une centrale d’acquisition de données
Le coût total d’une centrale d’acquisition de données dépasse le prix de l’unité principale et se situe généralement entre 1 500 € et 20 000 € selon la configuration. Le prix d’achat de la centrale représente souvent entre 40 % et 60 % du budget global, le reste étant lié aux équipements et services nécessaires à son fonctionnement.
Les coûts récurrents doivent être intégrés dès la phase de dimensionnement. L’étalonnage périodique représente entre 300 € et 800 € par instrument tous les 12 à 24 mois selon les exigences du système qualité. Les licences logicielles peuvent générer un coût annuel compris entre 1 000 € et 5 000 €. Les contrats de maintenance fabricant représentent entre 10 % et 15 % du prix d’achat par an.
| Poste de coût | Exemples | Estimation de prix |
|---|---|---|
| Châssis / unité centrale | Data logger 3 slots, châssis cDAQ 4 slots | Entre 500 et 12 000 € selon segment |
| Modules d'E/S | Multiplexeurs, modules TC/RTD, numériseurs | Entre 400 et 2 000 € / module |
| Capteurs | Thermocouples type K/J, RTD PT100 4 fils, jauges | Entre 20 et 500 € / capteur |
| Câblage et borniers | Câbles blindés, borniers à vis, cordons | Entre 200 et 2 000 € selon nb de voies |
| PC / serveur hôte | PC industriel, laptop, NUC | Entre 500 et3 000 € |
| Logiciel / licences | BenchVue (inclus sur DAQ970A), LabVIEW Base à Pro, FlexLogger | Gratuit à 5 000 € /an |
| Étalonnage initial | Constat de conformité par labo accrédité | Entre 300 et 800 € par instrument |
| Intégration et mise en service | Câblage, configuration, validation | Entre 500 et5 000 € selon complexité |

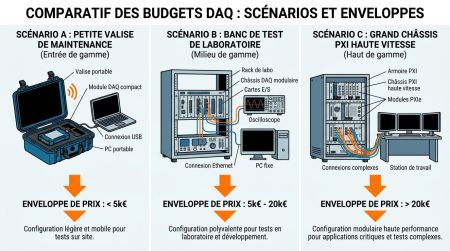

Prix une centrale d’acquisition de données selon les usages
| Usage | Configuration | Estimation de prix |
|---|---|---|
| Banc d’essai et mesures haute précision | multi-voies, mesures synchronisées, forte précision | Entre 10 000 € et 15 000 € |
| Applications multi-voies industrielles ou laboratoire | plusieurs types de signaux, grand nombre de capteurs | Entre 4 000 € et 10 000 € |
| Mesures simples (température, suivi équipement) | nombre limité de capteurs, mesures ponctuelles | Entre 1 500 € et 4 000 € |
Le budget d’une centrale d’acquisition de données selon l’usage se situe généralement entre 1 500 € et 15 000 €, avec des variations liées aux contraintes techniques de chaque application.
- Pour des applications intégrées dans des bancs d’essai ou nécessitant une précision plus élevée, le budget peut atteindre 10 000 € à 15 000 €. Ces systèmes sont utilisés pour analyser le comportement de composants ou valider des performances dans des conditions contrôlées.
- Pour des applications multi-voies en laboratoire ou en environnement industriel, le budget se situe entre 4 000 € et 10 000 €. Ces configurations permettent de mesurer plusieurs types de signaux et de gérer un volume de données plus important.
- Pour des applications de mesure thermique avec un nombre limité de capteurs, le budget se situe entre 1 500 € et 4 000 €. Ce type de configuration est utilisé pour le suivi de température sur des équipements ou des installations.
