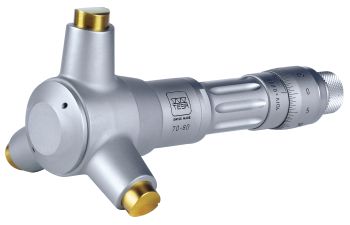

Combien coûte un dispositif de mesures de diamètre ?

Dispositif de mesures de diama tre
Décrivez votre besoin et recevez les tarifs des fournisseurs
Vous devez sélectionner une réponse avant de valider
Décrivez votre besoin
Voir les prix
Sommaire
Sommaire
+
L’appareil de mesure de diamètre s’utilise pour déterminer la distance formée par les deux extrémités d’une ligne droite passant au centre d’une sphère ou d’un cercle, lesquels peuvent être :
L’instrument de mesure de diamètre s’utilise dans différents domaines, comme :
  • Le BTP
  • L’industrie de la transformation
  • Le transport.

Quel est le prix d’un appareil de mesure de diamètre ?

Estimation de prix
 Entre 40 et 900 €
Obtenez des devis pour mesures de diamètre
Un instrument de mesure de diamètre se vend généralement entre 40 et 900 €. Ce coût varie en fonction de quelques critères comprenant :
  • Le modèle
  • L’utilisation
  • Les dimensions
  • Le matériau de fabrication.
Voir tous nos mesures de diamètre

Quels sont les différents types d’instruments de mesure de diamètre existants ?

Il existe différents types d’appareils de mesure de diamètre.

Les tampons ou bagues

Estimation de prix
 Entre 59 et 102 €
Le prix d’un tampon ou bague oscille entre 59 et 102 €. Aussi appelés calibres à limites, les tampons ou bagues s’utilisent dans l’industrie mécanique. Ces instruments servent à vérifier le respect des normes fonctionnelles de certaines pièces après usinage. Ils peuvent êtres lisses ou filetés :
  • Les calibres lisses ont pour fonction de contrôler le diamètre extérieur ou intérieur en sommet de filet.
  • Les calibres filetés s’utilisent pour mesurer le diamètre du filetage à flanc de filet.
Par principe, la mesure par tampon ou par bague se fait grâce à un calibre de référence, lequel permet simplement de vérifier si l’élément usiné peut s’insérer ou non à travers. Ce contrôle indique notamment le respect ou non de la tolérance exigée pour le bon fonctionnement du système mécanique.

Les micromètres lasers

Estimation de prix
Entre 24 et 215 €
Le prix d’un micromètre laser coûte en moyenne entre 24 et 215 €.

Ce type d’appareil de mesure permet de vérifier le diamètre, la forme, les dimensions et la géométrie d’un brin de fil ou d’éléments similaires. Il s’utilise également pour déterminer la mesure de certains tubes médicaux. Contrairement à un instrument de mesure conventionnel, la mesure par laser s’effectue sans contact. Cette technologie assure également un niveau de précision élevé et une vitesse d’acquisition rapide.

Pour le processus, ce type d’équipement fonctionne également avec diverses technologies, comme :
  • Les diodes laser
  • Les tubes laser à hélium-néon
  • Le LED.
Un miroir rotatif y fonctionne également comme un balayeur optique pour représenter l’élément analysé. Celui-ci est installé dans le champ de mesure pour intercepter le rayon projeté. L’image obtenue est ensuite examinée grâce à une photodiode qui capte les informations du laser en temps réel avant de les retranscrire depuis un ordinateur.

Les piges de contrôle

Estimation de prix
 Entre 65 et 161 €
Le prix d’un coffret de piges de contrôle coûte en moyenne entre 65 et 161 €. Les piges de contrôles sont souvent proposées en coffret.

Ces outils permettent de vérifier toutes les tailles de filetage, de perçage et d’alésage cylindriques. Ces accessoires sont dotés d’une tête amovible pour faciliter l’utilisation. De plus, ils sont généralement fabriqués en acier pour assurer leur longévité.

Les circomètres

Estimation de prix
 Entre 14 et 168 €
Le prix d’un circomètre oscille entre 14 et 168 €. Cet instrument de mesure s’enroule comme un ruban autour de chaque contour cylindrique, tube, corps rond ou chaque forme arrondie. Il s’utilise pour déterminer avec précision à 0,01 mm près les diamètres intérieurs et extérieurs, les circonférences et la longueur des objets cylindriques comme les tuyaux.
Cet appareil de mesure se compose souvent d’un ruban métallique flexible gradué en millimètre et d’un vérin coulissant.

Les pieds à coulisse

Estimation de prix
Entre 5 et 124 €
Le prix d’un pied à coulisse coûte en moyenne entre 5 et 124 €.

Cet outil permet de déterminer le diamètre d’un alésage ou bien des cotes d’une pièce. Grâce à sa jauge de profondeur, cet appareil s’utilise aussi pour connaître la hauteur d’une pièce. Il comporte une règle et un bec coulissant appelé vernier. Celui-ci maintient la pièce ou l’alésage en place pendant la prise des mesures.

Le pied à coulisse est disponible en version digitale ou manuelle. Les plus précis d’entre eux bénéficient d’une résolution de 1/100è de millimètre.

Comment choisir une mesure de diamètre ?

Quelques critères doivent être pris en compte avant d’opter pour une mesure de diamètre adaptée aux besoins. Ce sont par exemple :
  • La taille des pièces à mesurer, nécessaire pour déterminer s’il faut mesurer l’intérieur ou le contour de la pièce.
  • Le niveau de précision du dispositif, indispensable pour diverses activités tournées autour de la mécanique. Aussi, si le niveau précision est le critère crucial de l’activité, l’instrument de mesure à contact est à proscrire. Ainsi, concernant les appareils de mesure sans contact, il est judicieux de privilégier les machines utilisant des technologies numériques.
  • La vitesse d’acquisition des mesures, qui reste un critère important pour choisir un appareil de mesure de diamètre. Si l’activité requiert une mesure rapide en évitant l’erreur de mesure, il faut se tourner vers les modèles sans contact. Ceux-ci garantissent une mesure rapide de tous les types de matériaux possibles.
  • Le prix de l’appareil constitue également un critère à ne pas négliger lors du choix d’un appareil de mesure de diamètre.
