Un débitmètre à flotteur, aussi nommé débitmètre à section variable ou rotamètre, se présente comme un instrument de métrologie utilisé pour la mesure du débit, que celui-ci soit linéaire, non linéaire, massique ou volumique. Cet appareil est surtout utilisé dans les laboratoires ou dans des domaines, comme :
  • L’industrie alimentaire,
  • L’industrie chimique,
  • L’assainissement,
  • L’industrie pétrolière,
  • L’agriculture.
Le flotteur utilisé sur ce type d’équipement peut également se présenter sous des formes circulaires, triangulaires ou elliptiques. Aussi, nombreux sont les fournisseurs qui commercialisent différents types et modèles de débitmètre à flotteur, comme PCE instruments France, Tecfluid, Instrumentation Industrielle Service

Quel est le prix d’un débitmètre à flotteur ?

Estimation de prix

  • Entre 7 et 1 200 euros, hors pose
Pour acheter un débitmètre à flotteur, il faut compter en moyenne entre 7 et 1 200 euros, hors pose. Le prix de cet instrument dépend notamment du modèle. En effet, il existe :
  • Le débitmètre à flotteur compact,
  • Le débitmètre à flotteur avec tube de verre,
  • Le débitmètre à flotteur avec tube en métal,
  • Le débitmètre à flotteur avec tube en plastique,
  • Le débitmètre à flotteur à billes,
  • Le débitmètre à flotteur avec lecture directe,
  • Le débitmètre à flotteur à liaison magnétique.

Pour un débitmètre à flotteur compact

Estimation de prix

  • Moins de 70 euros
Il faut compter jusqu’à 70 euros pour un débitmètre à flotteur compact. Il en existe cependant deux grandes versions, dont :

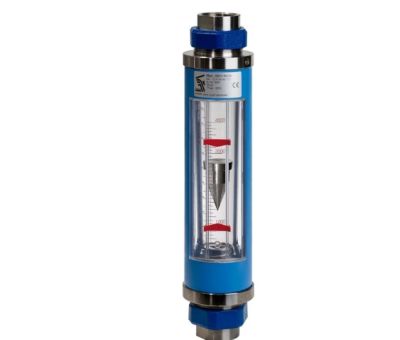

Pour un débitmètre à flotteur à tube de verre

Estimation de prix

  • Entre 8 et 500 euros, hors pose
Le prix d’un débitmètre à flotteur à tube de verre varie entre 8 et 500 euros, hors pose.
Le débitmètre à section variable en tube de verre s’utilise surtout pour mesurer la vitesse d’écoulement en continu des liquides acides ou alcalins. Il peut fonctionner dans les endroits où la température ne dépasse pas 80°C et où la pression maximale est de plus ou moins 20 bars.

Pour un débitmètre à flotteur à tube en métal

Estimation de prix

  • Entre 200 et 600 euros, hors pose
Un débitmètre à flotteur à tube en métal coûte à partir de 200 euros et peut atteindre jusqu’à 600 euros, sans compter les coûts liés à l’installation du dispositif.
Le rotamètre avec tube en métal est utilisé pour des pressions élevées allant jusqu’à 40 bars et à des températures maximales de 300°C. Ils sont adaptés aux mesures du débit de vapeur, par exemple.

Pour un débitmètre à flotteur avec tube en plastique

Estimation de prix

  • Entre 11 et  120 euros, hors pose
Le prix d’un débitmètre à flotteur avec tube en plastique commence à partir de 11 euros et peut aller jusqu’à 120 euros.
Ce type de débitmètre à section variable se dédie généralement pour des applications dans le domaine de l’assainissement et particulièrement à des endroits où les températures restent à moins de 110°C et la pression, à moins de 30 bars.

Pour un rotamètre à bille

Estimation de prix

  • Entre 70 et  140 euros, hors pose
Un rotamètre à bille peut coûter entre 70 et 140 euros, sans les coûts liés à la pose. Ce type de débitmètre à flotteur est utilisé dans le domaine médical pour mesurer le débit d’un conduit d’oxygène, par exemple.

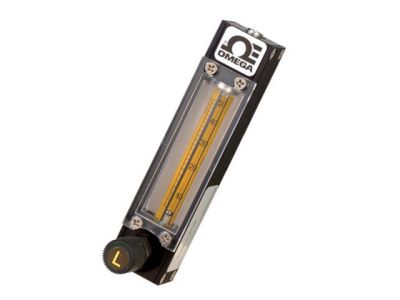

Pour un débitmètre à flotteur avec lecture directe

Estimation de prix

  • Entre 40 et 400 euros, hors pose
Pour un débitmètre à flotteur avec lecture directe, il faut prévoir entre 40 et 400 euros, hors pose. L’affichage numérique de ce type d’équipement facilite surtout la lecture instantanée du débit du fluide mesuré.

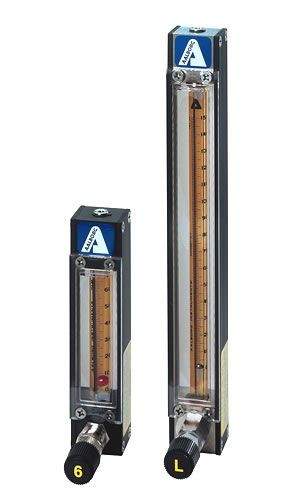

Pour un débitmètre à flotteur à liaison magnétique

Estimation de prix

Entre 7 et 1 200 euros, hors pose
Un débitmètre à flotteur à liaison magnétique coûte moins de 1 200 euros. Pour ce modèle de rotamètre, la lecture du débit s’effectue grâce à une aiguille couplée au flotteur par liaison magnétique.

Quelles sont les différentes caractéristiques d’un débitmètre à flotteur ?

Un débitmètre à flotteur se compose de divers éléments, comme :
  • Un tube gradué, plus ou moins translucide,
  • Un flotteur, hautement sensible,
  • Des joints toriques, qui affichent généralement des prix compris entre 1 et 2 euros,
  • Une demi-union, dont le prix d’un lot de 3 pièces varie entre 3 et 12 euros, en fonction des dimensions du dispositif.

Composant
Estimation de prix
Demi-union
  • Entre 3 et 12 euros / lots de 3 pièces
Joint torique
  • Entre 1 et 2 euros
Le fonctionnement d’un débitmètre à flotteur obéit surtout au principe des sections variables : le débit du fluide soulève un flotteur se trouvant dans un tube conique gradué. Ainsi, le niveau du flotteur correspond notamment au débit du fluide mesuré.

Comment choisir un débitmètre à flotteur ?

Pour mieux choisir un débitmètre à flotteur, plusieurs points sont à prendre en compte, comme :
  • La fluidité du produit à mesurer,
  • La taille de la canalisation,
  • L’environnement de mise en œuvre.

Caractéristiques du fluide
  • Nature du fluide (liquide ou gaz)
  • Viscosité
  • Température
  • Pression
  • Régime d’écoulement

Caractéristiques de l’installation
  • Diamètre de canalisation
  • Encombrement
  • Étalonnage

Le modèle d'appareil utilisé
  • Débitmètre à flotteur avec tube en plastique
  • Débitmètre à flotteur avec tube en métal
  • Débitmètre à flotteur à tube de verre

Comment entretenir un débitmètre à flotteur ?

Un débitmètre à flotteur doit régulièrement être entretenu avec de l’eau et du détergent pour assurer la clarté de mesures indiquées sur le tube. Il peut également être indispensable de contrôler l’état technique du dispositif :
  • En contrôlant l’étanchéité des connexions,
  • En vérifiant l’état du tube et du flotteur.
