Clamp-on, insertion ou inline : quel débitmètre à ultrasons pour votre site ?

đź’ˇ L'essentiel Ă  retenir :

• Le choix entre un dĂ©bitmètre Ă  ultrasons clamp-on, Ă  insertion ou inline repose sur cinq critères prioritaires : la possibilitĂ© ou non d'arrĂŞter la ligne, le diamètre de la conduite, la nature du fluide, l'exigence de prĂ©cision et le budget disponible.
• Le clamp-on se pose sans perçage ni coupure de production, ce qui en fait la solution adaptĂ©e aux audits Ă©nergĂ©tiques, aux mesures temporaires et aux retrofits sur conduites de DN 15 Ă  DN 3 000 ; sa prĂ©cision se situe gĂ©nĂ©ralement entre ±1 % et ±3 % de la valeur mesurĂ©e selon le modèle et les conditions d'installation.

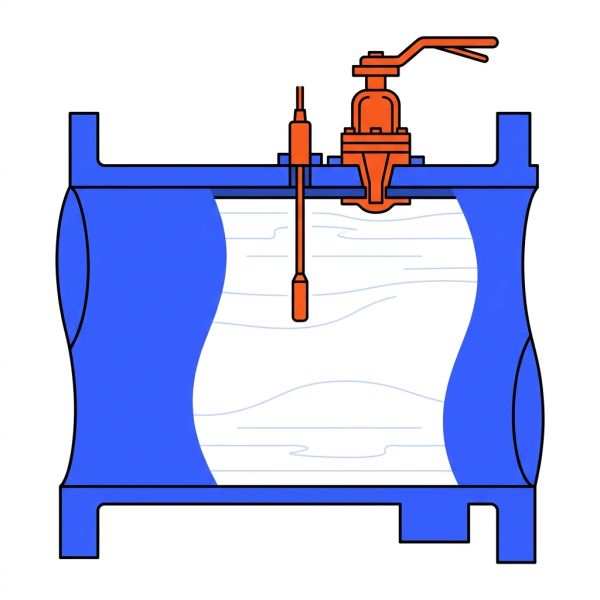

• L'insertion convient aux grands diamètres (typiquement DN 100 et au-delĂ ) lorsqu'un perçage ou un hot-tap est acceptable ; elle offre une meilleure sensibilitĂ© de signal que le clamp-on, avec une prĂ©cision indicative de ±1 % Ă  ±2 %, mais elle introduit un risque de fuite au niveau du presse-Ă©toupe et exige un positionnement rigoureux en profondeur.
• L'inline (spool piece) s'impose pour les applications Ă  fort enjeu mĂ©trologique  comptage, transfert de garde, facturation avec une prĂ©cision typique infĂ©rieure Ă  ±0,5 % selon modèle et Ă©talonnage ; son installation nĂ©cessite un arrĂŞt de ligne et des travaux de tuyauterie.
• Sur les fluides chargĂ©s en particules ou en bulles de gaz libres, le principe Doppler prend le relais du temps de transit ; si la proportion de solides ou de bulles dĂ©passe environ 3 % Ă  5 % en volume, l'inline multivoies ou le Doppler Ă  insertion devient la seule option fiable.
• Avant toute commande, vĂ©rifiez la disponibilitĂ© de sections droites amont suffisantes (10 Ă  20 DN selon technologie et accessoires amont) : c'est la cause n°1 de dĂ©rive de mesure sur site.

Choisir un dĂ©bitmètre Ă  ultrason ne se limite pas au prix de l’équipement. Le choix entre un modèle clamp-on, Ă  insertion ou inline influence directement la prĂ©cision de la mesure de dĂ©bit, les conditions d’installation et la continuitĂ© d’exploitation du site. Une technologie mal adaptĂ©e peut entraĂ®ner un arrĂŞt de ligne non prĂ©vu, des dĂ©rives de mesure ou des contraintes de pose incompatibles avec la tuyauterie existante. Ă€ l’inverse, un dĂ©bitmètre bien dimensionnĂ© permet de limiter les coĂ»ts sur les gros diamètres, de prĂ©server la production et d’obtenir le niveau de fiabilitĂ© attendu sans surinvestissement. Ce guide compare les trois architectures selon les critères essentiels sur le terrain : faisabilitĂ© d’installation, compatibilitĂ© avec le fluide et la conduite, prĂ©cision atteignable et contraintes rĂ©glementaires. Il propose Ă©galement un arbre de dĂ©cision en sept questions et des recommandations par cas d’usage pour orienter rapidement le choix du dĂ©bitmètre Ă  ultrasons le plus adaptĂ©.

Avant d'entrer dans le détail technique de chaque architecture, cinq arbitrages structurent le choix. Ils méritent d'être hiérarchisés dès le cadrage du projet, car certains sont rédhibitoires.

• La continuitĂ© de service arrive en premier. Si l'arrĂŞt de la ligne est impossible ou Ă©conomiquement prohibitif, l'inline est Ă©cartĂ© d'emblĂ©e, sauf Ă  recourir Ă  une intervention hot-tap avec dĂ©rivation, ce qui engage d'autres contraintes de sĂ©curitĂ©.
• L'exigence de prĂ©cision dĂ©termine ensuite la technologie admissible. Un suivi Ă©nergĂ©tique ou un monitoring de procĂ©dĂ© tolère gĂ©nĂ©ralement ±2 % Ă  ±3 %. Un comptage en vue de facturation ou de transfert de garde impose une prĂ©cision infĂ©rieure Ă  ±0,5 %, accessible uniquement sur un instrument inline Ă©talonnĂ© en laboratoire.
• La nature du fluide conditionne le principe physique utilisable. Un fluide propre, monophasique et sans bulles libres se prĂŞte au temps de transit. Un fluide chargĂ© en particules ou en bulles oriente vers le Doppler ou vers l'inline multivoies.
• Le diamètre et l'accessibilitĂ© de la conduite jouent directement sur le ratio coĂ»t/performance. Sur des diamètres supĂ©rieurs Ă  DN 400, le coĂ»t d'un spool piece inline devient très Ă©levĂ© ; l'insertion ou le clamp-on prennent alors l'avantage Ă©conomique.
• Le budget total (CAPEX + OPEX sur 5 Ă  10 ans) complète l'arbitrage. Le clamp-on affiche le CAPEX le plus faible et un OPEX quasi nul (pas de pièces en contact avec le fluide), mais il nĂ©cessite parfois une requalification rĂ©gulière du couplage acoustique.

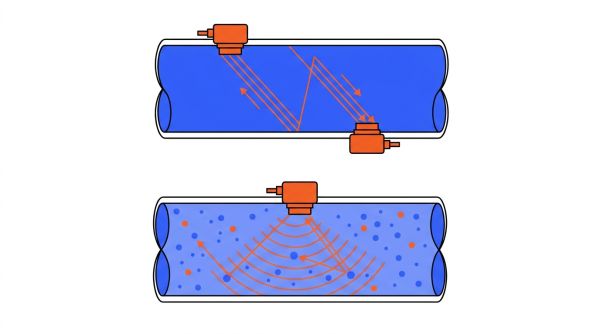

La performance d’un débitmètre à ultrasons dépend d’abord de la qualité de propagation du signal acoustique dans le fluide. Deux principes sont principalement utilisés : le temps de transit, adapté aux fluides propres et homogènes, et le Doppler, plus pertinent lorsque le fluide contient des particules, des bulles ou des matières en suspension. Une mauvaise adéquation entre le principe de mesure et les conditions réelles du process peut entraîner une mesure instable, une perte de précision ou un échec de mise en service.

Le temps de transit mesure l’écart de temps de propagation entre une impulsion ultrasonique envoyée dans le sens de l’écoulement et une impulsion envoyée à contre-courant. Il nécessite un fluide suffisamment homogène, peu chargé et capable de transmettre correctement le signal acoustique.

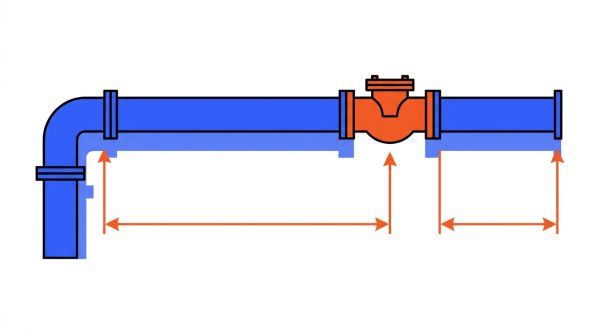

Un débitmètre à ultrasons donne ses meilleurs résultats lorsque le profil d’écoulement est stable, symétrique et représentatif de la vitesse réelle dans la conduite. Les perturbations situées en amont du point de mesure peuvent déformer ce profil et créer un biais de mesure. C’est notamment le cas après une pompe, un coude, une vanne partiellement ouverte, une réduction ou un changement brusque de diamètre.

Les vibrations mécaniques, les variations thermiques importantes et les températures élevées peuvent dégrader la qualité du signal ultrasonique. Le phénomène concerne surtout les sondes clamp-on, dont le couplage acoustique dépend du bon contact entre les transducteurs et la paroi extérieure de la conduite. Un couplant mal appliqué, dégradé par le temps ou inadapté à la température peut provoquer une dérive progressive de la mesure.

Le débitmètre à ultrasons clamp-on se pose à l’extérieur de la conduite, sans perçage ni contact avec le fluide. Il convient aux installations existantes, aux mesures temporaires et aux sites où l’arrêt de ligne doit être évité.

Le débitmètre à ultrasons inline, ou spool piece, s’intègre directement dans la tuyauterie par brides ou raccords normalisés. Les transducteurs sont intégrés au corps de mesure, ce qui garantit une géométrie stable, un meilleur positionnement des capteurs et une mesure plus répétable qu’en clamp-on ou à insertion.

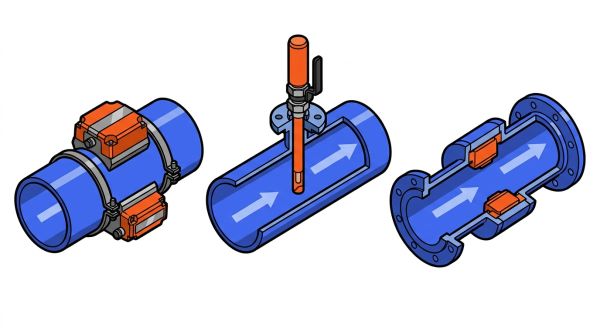

Le choix entre clamp-on, insertion et inline dépend d’abord de la conduite, du fluide et du niveau de précision recherché. Avant de comparer les prix, il faut vérifier la faisabilité acoustique, les contraintes d’installation, la possibilité d’arrêt de ligne et les exigences de mesure. Ces critères permettent d’écarter rapidement les technologies inadaptées.

Le matériau de la conduite est un critère décisif pour le clamp-on. L’acier au carbone, l’acier inoxydable et le cuivre transmettent généralement bien les ultrasons. La fonte ductile peut rester exploitable avec des transducteurs adaptés. En revanche, la fonte grise, le béton, le PVC cellulaire, la fibre de verre ou les conduites avec revêtement intérieur épais posent davantage de problèmes d’atténuation ou de réflexion parasite.

Le diamètre influence directement la faisabilité technique et le coût d’installation. En dessous de DN 50, le clamp-on devient plus délicat à mettre en œuvre, car les transducteurs sont parfois trop larges par rapport au diamètre et le couplage peut manquer de stabilité. L’inline, voire une autre technologie de mesure, peut alors être plus adaptée.

Le type de fluide oriente fortement le choix du principe de mesure. Sur les liquides propres, homogènes et monophasés, le temps de transit donne généralement les meilleurs résultats. Il convient aux eaux propres, eaux glacées, hydrocarbures clairs, solvants et liquides industriels peu chargés.
