Temps de lecture estimé : 12min
đź’ˇ Ce qu'il faut retenir :
- Le calorifugeage de tuyauterie industrielle réduit les déperditions thermiques sur les réseaux chauds et froids : les gains peuvent atteindre 70 à 90 % des pertes selon le contexte et l'état initial.
- La température de service est le critère de sélection n°1 : la laine de roche et l'aérogel couvrent jusqu'à 650 °C (valeurs citées), le polyuréthane est limité à environ 120 °C, la mousse phénolique à 150 °C environ.
- Sur les réseaux froids (eau glacée, eau glycolée), un pare-vapeur continu et étanche est indispensable pour éviter condensation et saturation de l'isolant ; la norme NF P 75-411 encadre ce point.
- La corrosion sous isolation (CUI) représente plus de 40 % des fuites en pétrochimie et doit être adressée dès la conception via un revêtement anticorrosion adapté et une étanchéité irréprochable.
- Le cadre normatif de référence est la NF DTU 45.2 (plage citée : -80 °C à +650 °C) ; pour les très basses températures, la référence I02-09.93 couvre une plage citée de +20 °C à -260 °C, avec une variante mentionnée à -40 °C.
- Les aides CEE sont présentées comme potentiellement applicables au calorifugeage industriel, mais les informations sont divergentes et évolutives : vérifier l'éligibilité selon la période, le secteur et la nature de l'opération reste indispensable.
Sur un site industriel, les pertes thermiques non maîtrisées sur les réseaux de tuyauteries grèvent directement la facture énergétique et fragilisent la stabilité du process. Le calorifugeage de tuyauterie industrielle consiste à envelopper tuyaux, appareils et accessoires avec un système isolant adapté (matériau, forme, pare-vapeur, finition) pour limiter ces transferts thermiques. Les réductions de déperditions vont jusqu'à 70–90 % selon le contexte. Encore faut-il choisir la bonne solution selon la température de service, l'environnement et les contraintes de maintenance. Ce guide couvre la sélection des systèmes, les risques à anticiper (CUI, condensation, ponts thermiques) et la méthode de projet pour sécuriser les travaux du diagnostic à la réception.
Obtenez des devis pour un calorifugeage industriel

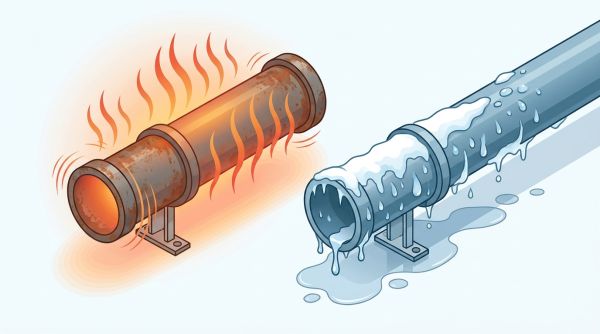

Pourquoi réaliser un calorifugeage sur des tuyauteries industrielles ?
Sur les réseaux chauds (vapeur, eau chaude sanitaire, circuits caloporteurs), une tuyauterie non isolée perd une fraction significative de l'énergie produite avant même d'atteindre le point d'usage. Un circuit d'eau chaude peut perdre jusqu'à 10 °C entre la chaudière et les circuits terminaux en l'absence d'isolation. Chaque degré perdu représente une consommation énergétique supplémentaire, un excès d'émissions CO₂ et un coût d'exploitation récurrent.
Sur les réseaux froids (eau glacée, eau glycolée, circuits frigorifiques), l'enjeu se déplace vers la condensation. Lorsque la température du fluide est inférieure à la température de rosée ambiante, l'humidité de l'air se condense sur la paroi du tuyau. Sans isolation étanche, cette condensation entretient la corrosion, favorise les moisissures et dégrade progressivement l'enveloppe des équipements.
Sur les réseaux froids (eau glacée, eau glycolée, circuits frigorifiques), l'enjeu se déplace vers la condensation. Lorsque la température du fluide est inférieure à la température de rosée ambiante, l'humidité de l'air se condense sur la paroi du tuyau. Sans isolation étanche, cette condensation entretient la corrosion, favorise les moisissures et dégrade progressivement l'enveloppe des équipements.
Les bénéfices mesurables d'un calorifugeage bien dimensionné comprennent :
- La réduction des déperditions thermiques citée jusqu'à 70–90 %.
- La stabilité de la température de process, favorable au rendement des échangeurs et réacteurs.
- L'abaissement de la température de surface des équipements chauds, qui réduit le risque de brûlures au contact pour le personnel.
- La diminution des émissions de CO₂ liée à la baisse de consommation d'énergie fossile ou électrique.
- La limitation de la condensation et du givre sur les réseaux froids, facteur de durabilité des installations.
- Une durée de vie indicative de 10 à 20 ans selon les matériaux choisis, les conditions d'exposition et l'entretien réalisé.
Vous ĂŞtes fournisseur de calorifugeage industriel ?
Recevez des demandes de devis qualifiées de pros en recherche active.
Des milliers de demandes chaque mois. ZĂ©ro prospection Ă froid.
Recevoir des leads
Quels réseaux industriels nécessitent une isolation thermique ?
Le calorifugeage industriel couvre un périmètre étendu, bien au-delà des seules tuyauteries linéaires. Tout équipement dont la température de fonctionnement s'écarte significativement de l'ambiant est potentiellement concerné :
- Les tuyauteries transportant vapeur, eau chaude, eau glacée, eau glycolée, fluides frigorifiques, air comprimé, gaz ou liquides à température non ambiante.
- Les gaines et conduits aérauliques de ventilation ou de traitement d'air, explicitement inclus dans le domaine de la NF DTU 45.2.
- Les réservoirs, cuves et ballons de stockage contenant des fluides chauds ou froids.
- Les chaudières, échangeurs thermiques et équipements de process (réacteurs, turbines, colonnes de distillation).
- Les accessoires de réseaux : vannes, brides, purgeurs, filtres, clapets souvent négligés mais représentant des pertes singulières significatives.
Quelles normes respecter pour un calorifugeage industriel ?
Le cadre normatif définit les exigences de matériaux, d'épaisseurs, de continuité et de finitions à respecter pour chaque type de réseau :
- NF DTU 45.2 (version citée : avril 2018) : isolation thermique des circuits, appareils et accessoires ; plage de températures citée de -80 °C à +650 °C. Ce document couvre les clauses techniques, le choix des matériaux et les conditions de réception.
- NF P 75-411 : isolation des tuyauteries et appareils sur réseaux eau froide, eau glacée, eau glycolée et circuits frigorifiques. La continuité d'étanchéité du pare-vapeur y est présentée comme une exigence centrale.
- Référence I02-09.93 : couvre une plage mentionnée de +20 °C à -260 °C pour les équipements très basse température et cryogéniques. Une variante de plage (-40 °C à -260 °C) apparaît dans d'autres extraits ; les deux formulations coexistent dans les contenus consultés — il convient de vérifier l'applicabilité selon chaque installation.
- NF EN ISO 12241 : référence citée pour les méthodes de calcul d'épaisseur et de niveau de performance thermique.
- NF P 52-306 : mentionnée pour les circuits de climatisation.

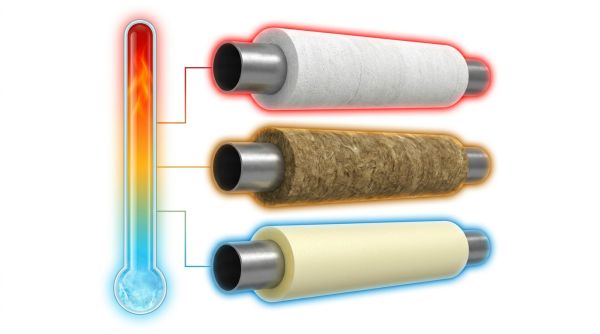

Comment choisir une isolation de tuyauterie selon les contraintes ?
La sélection d'un système complet repose sur quatre variables interdépendantes.
Les critères hiérarchisés à valider avant tout choix de système :
- Température de service — C'est le filtre principal. Pour les réseaux vapeur haute pression ou les circuits process au-delà de 300 °C, le silicate de calcium ou la laine de roche haute densité sont privilégiés. Entre 0 °C et 120 °C (eau chaude, circuits eau glacée), les mousses organiques ou les laines minérales standard conviennent. En dessous de 0 °C, la structure cellulaire fermée et l'étanchéité à la vapeur d'eau deviennent les critères prioritaires.
- Environnement d'exploitation — Un réseau extérieur exige une protection mécanique contre les intempéries, les UV et les chocs. Un réseau en zone de lavage fréquent (agro, pharma) requiert une finition imperméable et résistante aux projections d'eau ou de produits chimiques. En zone ATEX, les matériaux doivent respecter les classifications antistatiques applicables.
- Contraintes de maintenance — L'accessibilité des vannes, brides et purgeurs conditionne le choix du format (matelas amovibles vs coquilles rigides). Sur les équipements nécessitant une ouverture fréquente, les jaquettes isolantes démontables préservent l'isolation sans destruction.
- Forme de l'isolant et revêtement — Aux formats courants (coquilles préformées pour tubes droits, douelles pour grandes sections, matelas souples pour géométries complexes) s'ajoutent les revêtements de finition (aluminium, tôle galvanisée, inox, PVC) qui protègent mécaniquement l'isolant et participent à l'étanchéité.
Les critères hiérarchisés à valider avant tout choix de système :
- Température min/max du fluide en service normal et en régime transitoire.
- Température du point de rosée en ambiance humide (réseaux froids).
- Type d'environnement : intérieur sec, extérieur, zone humide, exposition chimique.
- Fréquence et nature des interventions de maintenance sur les accessoires.
- Contraintes réglementaires du site : ATEX, nucléaire, alimentaire, incendie.
- Exigences de finition : esthétique, hygiène, résistance mécanique, UV.
| Isolant | λ indicatif (W/m·K) | Temp. max citée | Atouts principaux | Limites | Usages typiques |
|---|---|---|---|---|---|
| Laine de roche | 0,036–0,040 | 650 °C | Incombustible, résistance vibrations, abordable | Sensible à l'humidité si mal protégée | Vapeur, process haute température, protection incendie |
| Laine de verre | 0,035–0,038 | 230 °C | Légère, flexible, économique | Résistance humidité moyenne, seuil thermique plus bas | Eau chaude, réseaux intérieurs modérés |
| Mousse polyuréthane (PU) | 0,025–0,030 | 120 °C | Très faible λ, légère, résistante à l'eau | Limité en température, sensible au feu | Eau froide/glacée, canalisations enterrées |
| Mousse phénolique | 0,030–0,035 | 150 °C | Résistance feu élevée, bonne stabilité | Coût supérieur au PU, rigide | Réseau eau chaude à contrainte incendie |
| Silicate de calcium | 0,08–0,15 (hautes temp.) | > 650 °C | Incombustible, rigide, résistant eau | Conductivité plus élevée, poids | Vapeur haute pression, four, process chimique |
| Perlite expansée | 0,06–0,10 | > 800 °C | Rigide, très haute température, faible λ à chaud | Fragile au choc, densité variable | Pétrochimie, industrie pétrolière, hautes températures |
| Isolant : Laine de roche | |
|---|---|
| λ indicatif (W/m·K) | 0,036–0,040 |
| Temp. max citée | 650 °C |
| Atouts principaux | Incombustible, résistance vibrations, abordable |
| Limites | Sensible à l'humidité si mal protégée |
| Usages typiques | Vapeur, process haute température, protection incendie |
| Isolant : Laine de verre | |
|---|---|
| λ indicatif (W/m·K) | 0,035–0,038 |
| Temp. max citée | 230 °C |
| Atouts principaux | Légère, flexible, économique |
| Limites | Résistance humidité moyenne, seuil thermique plus bas |
| Usages typiques | Eau chaude, réseaux intérieurs modérés |
| Isolant : Mousse polyuréthane (PU) | |
|---|---|
| λ indicatif (W/m·K) | 0,025–0,030 |
| Temp. max citée | 120 °C |
| Atouts principaux | Très faible λ, légère, résistante à l'eau |
| Limites | Limité en température, sensible au feu |
| Usages typiques | Eau froide/glacée, canalisations enterrées |
| Isolant : Mousse phénolique | |
|---|---|
| λ indicatif (W/m·K) | 0,030–0,035 |
| Temp. max citée | 150 °C |
| Atouts principaux | Résistance feu élevée, bonne stabilité |
| Limites | Coût supérieur au PU, rigide |
| Usages typiques | RĂ©seau eau chaude Ă contrainte incendie |
| Isolant : Silicate de calcium | |
|---|---|
| λ indicatif (W/m·K) | 0,08–0,15 (hautes temp.) |
| Temp. max citée | > 650 °C |
| Atouts principaux | Incombustible, rigide, résistant eau |
| Limites | Conductivité plus élevée, poids |
| Usages typiques | Vapeur haute pression, four, process chimique |
| Isolant : Perlite expansée | |
|---|---|
| λ indicatif (W/m·K) | 0,06–0,10 |
| Temp. max citée | > 800 °C |
| Atouts principaux | Rigide, très haute température, faible λ à chaud |
| Limites | Fragile au choc, densité variable |
| Usages typiques | Pétrochimie, industrie pétrolière, hautes températures |
Quels formats et accessoires couvrent les points singuliers ?
Sur les tronçons droits, les coquilles préformées (demi-coques) s'assemblent rapidement autour de la tuyauterie ; elles conviennent jusqu'à environ 200 °C (valeur citée). Les douelles et panneaux équipent les grands diamètres et les formes non cylindriques. Les matelas souples en laine de roche ou laine de verre s'adaptent aux équipements complexes, aux coudes de grand rayon et aux réservoirs.
Les points singuliers concentrent une part importante des pertes non traitées et méritent une attention spécifique :
Les points singuliers concentrent une part importante des pertes non traitées et méritent une attention spécifique :

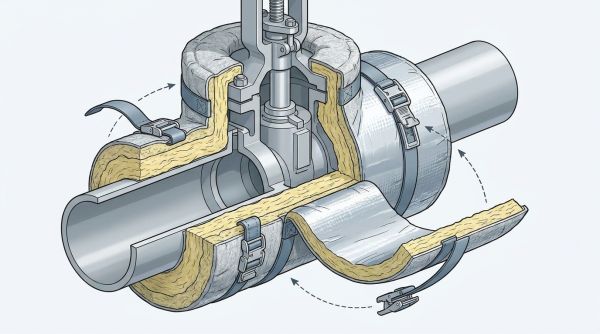

- Les vannes et robinets sont isolés avec des enveloppes préformées ou des jaquettes amovibles permettant la maintenance sans dépose complète.
- Les brides et raccords reçoivent des coussins isolants ou des étuis sur mesure, jointoyés pour assurer la continuité de l'enveloppe.
- Les purgeurs et dérégleurs nécessitent un traitement individualisé ; leur isolation réduit les pertes par rayonnement et par convection.
- Les traversées de paroi et pénétrations constituent des ponts thermiques structurels ; un soin particulier à la continuité de l'isolant et du pare-vapeur y est indispensable.
- Les supports et entretoises doivent être isolants ou équipés de rondelles intercalaires pour éviter la création de ponts thermiques vers la structure.
- Les joints de dilatation sur réseaux chauds doivent être intégrés dans le calcul d'épaisseur et traités avec des matériaux permettant le mouvement sans rupture de l'enveloppe.

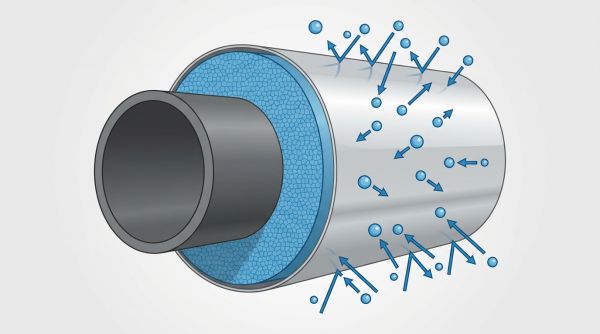

Quels pare-vapeur et revĂŞtements de finition choisir en industrie ?
Le pare-vapeur est la couche qui s'oppose à la migration de vapeur d'eau vers l'isolant. Sur les réseaux froids, son rôle est critique : une rupture de continuité — même localisée — permet la condensation en profondeur, la saturation de l'isolant et la perte irréversible de ses performances.
Les exigences de base pour un pare-vapeur efficace incluent une résistance à la diffusion de vapeur d'eau ≥ 10 MN.s/g et un Sd ≥ 1,8 m. Les matériaux utilisés comprennent les films polyéthylène, les feuilles aluminium collées et les papiers kraft métallisés.
Les exigences de base pour un pare-vapeur efficace incluent une résistance à la diffusion de vapeur d'eau ≥ 10 MN.s/g et un Sd ≥ 1,8 m. Les matériaux utilisés comprennent les films polyéthylène, les feuilles aluminium collées et les papiers kraft métallisés.
| Environnement | Finition recommandée | Durabilité indicative |
|---|---|---|
| Réseau vapeur ou eau chaude, intérieur | Aluminium | 15–25 ans (cité) |
| Réseau extérieur, exposition intempéries | Tôle galvanisée ou aluminium laqué | 12–20 ans (cité) |
| Zone de lavage, agroalimentaire, pharma | Inox ou PVC rigide | Variable selon agressivité |
| Réseau eau glacée, froid | PVC ou aluminium avec pare-vapeur continu | 10–15 ans (cité) |
| Environnement chimique agressif | Inox ou revĂŞtement composite | Selon qualification |
Sur les réseaux froids, la continuité du pare-vapeur prime sur tout autre critère de finition. Chaque joint, chaque pénétration, chaque arrêt d'isolation doit être soigneusement traité pour garantir l'étanchéité.
Comment maîtriser la condensation sur les réseaux froids ?
La condensation sur un réseau froid résulte du contact entre la vapeur d'eau ambiante et une surface dont la température est inférieure au point de rosée. Pour l'éviter, la démarche suit plusieurs étapes :
- Calculer le point de rosée en tenant compte de l'humidité relative maximale du local et de la température du fluide, pour définir l'épaisseur minimale d'isolant nécessaire.
- Sélectionner un isolant à structure cellulaire fermée (mousse PU, élastomère alvéolaire) dont la faible perméance limite intrinsèquement la migration de vapeur.
- Poser un pare-vapeur continu sur l'ensemble du réseau, y compris aux raccords, coudes, brides et traversées de paroi.
- Traiter les arrêts d'isolation avec des terminaisons étanches (bavettes collées, joints comprimés) pour éviter l'entrée d'air humide par les extrémités.
- Contrôler les traversées de paroi et supports afin d'éliminer tout pont thermique créant une zone froide où la condensation pourrait se former côté extérieur de l'isolant.
- Vérifier l'intégrité du pare-vapeur lors de chaque intervention de maintenance et réparer immédiatement toute déchirure ou décollage.
- Surveiller visuellement les tronçons en service : givre ou condensation visible en surface signalent une rupture de continuité à localiser.
La norme NF P 75-411 pose l'étanchéité comme une exigence centrale pour les réseaux eau glacée et eau glycolée. Elle encadre le choix des matériaux et des finitions adaptés à ces régimes de température.

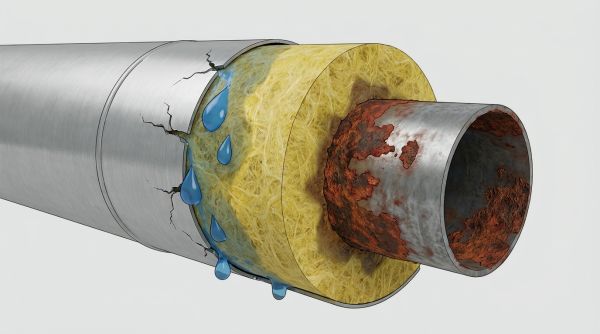

Comment réduire le risque de corrosion sous isolation en exploitation ?
La corrosion sous isolation (CUI) se développe sur les surfaces métalliques situées sous l'enveloppe calorifuge lorsque de l'humidité s'y introduit. Elle est invisible sans dépose ou contrôle non destructif. Elle est responsable de plus de 40 % des fuites de tuyauterie en pétrochimie (statistique attribuée à NACE/AMPP dans les extraits), avec une vitesse de dégradation pouvant atteindre 20 fois celle d'une surface non isolée (valeur citée).
Les signaux terrain Ă surveiller sont :
Les signaux terrain Ă surveiller sont :
- Traces de rouille ou coulures sur la tĂ´le de finition aux joints et coutures.
- Tôles déformées, perforées ou manquantes sur le bardage extérieur.
- Points chauds visibles en thermographie infrarouge sur un réseau chaud (isolant affaissé ou manquant).
- Condensation ou givre persistants en surface d'un réseau froid malgré une isolation apparemment intacte.
- Brunissement ou dégradation visible de l'isolant en zones de pénétration ou de support.
Les mesures préventives à intégrer dès la conception :
- Appliquer un revêtement anticorrosion sur le métal avant la pose de l'isolant, adapté à la plage de température de service.
- Assurer la propreté et la sécheresse des surfaces support avant toute mise en œuvre.
- Poser des espaceurs non absorbants (bagues d'espacement) sur les zones Ă risque pour limiter le contact direct entre l'isolant et le tube.
- Intégrer des drains sur les points bas pour évacuer les éventuelles infiltrations d'eau.
- Planifier des inspections périodiques par thermographie et, si nécessaire, par contrôles non destructifs (courants de Foucault pulsés, ultrasonique) sur les zones critiques.
- Réparer sans délai tout endommagement du bardage ou du pare-vapeur pour ne pas prolonger la fenêtre d'exposition à l'humidité.
Quels prérequis terrain vérifier avant la pose des isolants ?
La qualité de la pose conditionne directement les performances à long terme. Avant toute intervention, les points suivants doivent être validés sur le terrain :
- Les surfaces support sont propres, sèches et débarrassées de toute trace de rouille active, de graisses ou de produits incompatibles avec l'isolant.
- L'étanchéité des réseaux est vérifiée : aucune fuite de fluide ne doit être présente avant la pose d'un calorifuge.
- Les traitements anticorrosion sur le métal sont appliqués et secs avant tout contact avec l'isolant.
- Un espace libre suffisant est disponible autour de chaque tuyauterie pour permettre la pose et le bon maintien de l'Ă©paisseur d'isolant requise.
- Les supports et pattes de fixation sont positionnés avec des entretoises isolantes pour éviter la création de ponts thermiques vers la structure.
- Les épaisseurs et matériaux validés par le bureau d'étude sont transmis à l'équipe de pose avant le démarrage.
- Les points d'arrêt d'isolation (extrémités de tronçons, passages de paroi) sont repérés et les dispositions constructives arrêtées (bavettes, terminaisons).
- Les accès aux accessoires à maintenance régulière (vannes, purgeurs) sont prévus et documentés pour orienter le choix des formats (jaquette amovible ou coquille).
- Les zones ATEX, alimentaires ou nucléaires sont identifiées et les matériaux qualifiés pour ces environnements sont sélectionnés en amont.
Comment vérifier la qualité d’un calorifugeage industriel ?
La réception d'un calorifugeage industriel repose sur une vérification structurée en dix points :
- Continuité de l'enveloppe isolante sur l'ensemble du linéaire traité, sans zone nue ni discontinuité non justifiée.
- Respect des épaisseurs définies au dimensionnement sur les tronçons droits et les points singuliers.
- Continuité et étanchéité du pare-vapeur sur les réseaux froids, confirmée visuellement et si nécessaire par mesure d'humidité.
- Qualité des finitions de revêtement : absence de déchirures, de joints ouverts, de tôles non fixées.
- Traitement conforme des points singuliers (vannes, brides, purgeurs, traversées).
- Absence de pont thermique visible aux supports, entretoises et fixations.
- Accessibilité conservée pour les équipements à maintenance (vannes, trappes de visite).
- Repérage et étiquetage des tronçons traités, avec mention du type d'isolant et de la date de pose.
- Résultats de la thermographie de réception comparés à la thermographie de diagnostic initial.
- Absence de condensation visible en service sur les réseaux froids dans les 48 heures suivant la mise en température.
FAQ
Quel isolant choisir pour un réseau vapeur à plus de 300 °C ?
Pour des températures supérieures à 300 °C, les laines minérales haute densité (laine de roche jusqu'à 650 °C citée) et le silicate de calcium sont les matériaux les plus utilisés. Le silicate de calcium présente une rigidité et une incombustibilité appréciées en pétrochimie et en industrie chimique, même si sa conductivité thermique est plus élevée que celle des laines à température ambiante.
Pourquoi le pare-vapeur est-il indispensable sur les réseaux froids ?
Sur un réseau dont le fluide circule à une température inférieure à la température de rosée ambiante, la vapeur d'eau migre naturellement vers la surface froide. Sans pare-vapeur continu et étanche, elle se condense à l'intérieur de l'isolant, le sature progressivement et annule ses propriétés thermiques. La norme NF P 75-411 place cette exigence au cœur des règles de mise en œuvre sur les réseaux eau glacée et eau glycolée.
Comment détecter une zone de CUI sans déposer l'isolation ?
La thermographie infrarouge est la méthode de détection non intrusive la plus citée. Sur un réseau chaud, une zone anormalement froide en surface du bardage peut indiquer un isolant affaissé ou saturé ; une zone chaude peut signaler une perte thermique locale. Les courants de Foucault pulsés et la mesure d'épaisseur ultrasonique permettent une analyse complémentaire sans dépose, sur des zones suspectes identifiées lors du scan thermique.
Faut-il isoler systématiquement les vannes et brides ?
Il est recommandé d'isoler tous les accessoires accessibles sur les réseaux à fort enjeu énergétique. Les vannes présentent un potentiel d'économie élevé et une fréquence de perte très courante. Les formats amovibles (jaquettes, enveloppes à velcro) permettent d'isoler ces éléments sans gêner les opérations de maintenance ou de contrôle.
Quelles normes s'appliquent Ă un projet de calorifugeage industriel en France ?
La référence principale citée est la NF DTU 45.2 pour les plages de -80 °C à +650 °C. Pour les réseaux froids (eau glacée, eau glycolée), la NF P 75-411 s'applique. La NF EN ISO 12241 est mentionnée pour le dimensionnement des épaisseurs. Pour les équipements très basse température ou cryogéniques, la référence I02-09.93 est citée (+20 °C à -260 °C). L'application de ces normes dépend du type de réseau et de l'installation concernée.
À quelle fréquence planifier la maintenance d'un calorifugeage industriel ?
Les pratiques incluent une inspection visuelle annuelle (bardage, jointures, zones d'intervention récente) et une campagne thermographique à définir selon la criticité des réseaux et l'historique d'entretien. Les zones à forte CUI (plage 50–150 °C, environnements humides ou côtiers) méritent une vigilance accrue et des contrôles non destructifs ciblés lors des arrêts programmés.
