Choisir une cabine acoustique industrielle performante

Sommaire

Quels usages industriels la cabine doit-elle couvrir exactement ?
Quelles performances acoustiques exiger et comment les comparer ?
Quels détails de conception déterminent la performance réelle sur site ?
Comment dimensionner la ventilation sans perdre en isolation acoustique ?
Quelles dimensions et quelle ergonomie prévoir selon l'activité ?
Comment anticiper installation, modularité et maintenance en atelier ?
Quelles exigences HSE et conformité intégrer au cahier des charges ?
FAQ : cabines acoustiques industrielles

Cet article vous plaît ? Partagez-le !

Temps de lecture estimé : 10min

💡 L'essentiel à retenir :

Choisir une cabine acoustique industrielle exige de distinguer dès le départ deux logiques opposées : confiner une machine bruyante (cabine machine) ou protéger un opérateur dans un atelier bruyant (cabine opérateur), car les exigences de conception diffèrent radicalement.
La performance réelle d'une cabine dépend du système complet (parois, porte, vitrages, joints ET ventilation) et non des seuls panneaux ; des performances « théoriques » qui ignorent portes et entrées d'air surestiment systématiquement l'isolement obtenu sur site.
La norme ISO 23351-1 (plage 125 Hz à 8 000 Hz, classes A+ à D) constitue le seul cadre permettant de comparer des cabines entre fournisseurs sur une base commune ; exiger un rapport de test réalisé par un laboratoire indépendant reste la seule garantie.
La ventilation représente le point faible acoustique le plus fréquent : sans silencieux entrée et sortie dimensionnés, une cabine bien construite peut perdre une partie significative de son isolement au niveau des gaines d'air.
Un repère de confidentialité acoustique couramment retenu se situe à partir d'environ -30 dB de réduction du niveau sonore (grade A) ; en deçà de -20 dB (grade B) ou -10 dB (grade C), la confidentialité dépend du niveau de bruit ambiant.
Le process d'achat doit commencer par un audit bruit sur site, suivi d'un cahier des charges précisant l'usage, les dimensions, l'objectif d'isolement en dB et les contraintes de maintenance, avant toute demande de devis.

En atelier ou en usine, une cabine acoustique industrielle répond à deux besoins distincts que les catalogues fournisseurs confondent trop souvent : protéger un opérateur du bruit ambiant, ou confiner une source bruyante pour préserver l'environnement de production. Il existe aussi les cabines insonorisées industrielles qui permettent une communication efficace entre les étages.

Obtenez des devis pour cabine acoustique

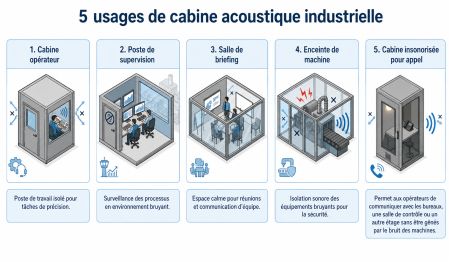

Quels usages industriels la cabine doit-elle couvrir exactement ?

Avant d'examiner les performances acoustiques, il faut nommer précisément le scénario d'usage d'une cabine insonorisée industrielle. Chaque cas impose des contraintes de conception différentes.

Cabine opérateur en poste continu : l'opérateur surveille une ligne de production depuis l'intérieur pendant plusieurs heures. La cabine doit intégrer un traitement d'absorption interne pour éviter l'effet caisse de résonance, une ventilation dimensionnée pour un usage prolongé, et un éclairage adapté. L'objectif est généralement de ramener le niveau sonore intérieur en dessous de 80 dB(A).

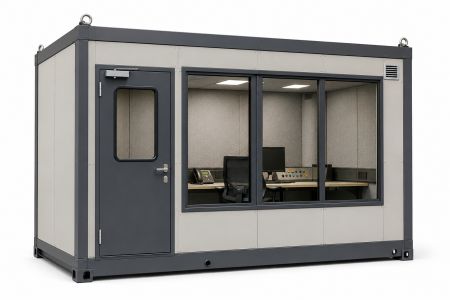

Poste de contrôle ou de supervision : un ou plusieurs opérateurs pilotent un process depuis une cabine avec vitrages larges. La visibilité sur la ligne prime autant que l'isolement. Les vitrages acoustiques feuilletés, la surface des fenêtres et leur orientation conditionnent la performance globale.
Espace de briefing ou d'entretien ponctuel : usage court, non continu. Les exigences de ventilation sont moins critiques, mais la confidentialité acoustique et visuelle doit être garantie.
Isolement d'un équipement bruyant (capotage machine) : la source est à l'intérieur : compresseur, presse, machine-outil CNC, broyeur. L'enjeu est de réduire le bruit rayonné vers l'atelier. Les contraintes portent sur l'accès maintenance, les traversées techniques (câbles, tuyauteries, convoyeurs) et la dissipation thermique de la machine.
Cabine insonorisée industriel pour appel : installée au sein de l'atelier, elle permet aux opérateurs de communiquer avec les bureaux, la maintenance ou un autre étage dans de bonnes conditions d'écoute, malgré le bruit des équipements de production.

Découvrez nos cabines insonorisées industrielles

5 usages de cabine acoustique industrielle

La distinction cabine machine / cabine opérateur est structurante : les accès, les trappes, la ventilation et le traitement acoustique interne ne répondent pas aux mêmes logiques. Confondre les deux conduit à sous-dimensionner ou sur-dimensionner le produit.

Vous êtes fournisseur de cabines acoustiques ?

Recevez des demandes de devis qualifiées de pros en recherche active.

Des milliers de demandes chaque mois. Zéro prospection à froid.

Recevoir des leads

Quelles performances acoustiques exiger et comment les comparer ?

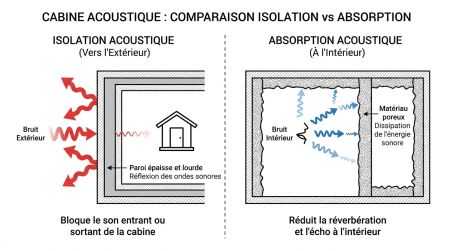

Isolation, absorption et dB : trois notions à ne pas confondre

L'isolation acoustique (ou phonique) mesure la capacité des parois à bloquer la transmission du son vers l'extérieur. L'absorption acoustique réduit la réverbération à l'intérieur du volume, c'est-à-dire l'écho. Ces deux mécanismes sont complémentaires : une cabine opérateur bien isolée mais sans traitement absorbant interne crée un environnement sonore inconfortable, notamment pour la compréhension de la parole.

L'échelle des décibels est logarithmique. Un écart de 3 dB correspond à une différence de performance perçue notable ; une cabine à 33 dB d'isolement n'est pas marginalement meilleure qu'une cabine à 30 dB. Cet écart est significatif en pratique, particulièrement dans les environnements calmes où chaque fuite est perceptible.

Isolation et absorption cabine acoustique

Découvrez nos cabines acoustiques

ISO 23351-1 : la norme pour comparer les cabines sur une base commune

La norme ISO 23351-1 définit un protocole standardisé pour mesurer la réduction du niveau de parole d'une cabine acoustique (indicateur DS,A). La mesure s'effectue avec et sans la cabine en place, sur une plage de fréquences allant de 125 Hz à 8 000 Hz, en laboratoire indépendant. Elle classe les cabines de la classe A+ (réduction supérieure à 33 dB, confidentialité assurée) à la classe D (15 à 20 dB, confidentialité dépendante du bruit ambiant), avec les classes A (30 à 33 dB) et B (25 à 30 dB) comme seuils courants pour des environnements de bureau ou postes de supervision.

Son intérêt en contexte industriel tient à la comparabilité inter-fournisseurs : deux cabines testées selon ce protocole peuvent être comparées directement, ce qu'aucune valeur déclarative interne ne permet. Un repère de confidentialité acoustique se situe à partir d'environ -30 dB de réduction.

Quels détails de conception déterminent la performance réelle sur site ?

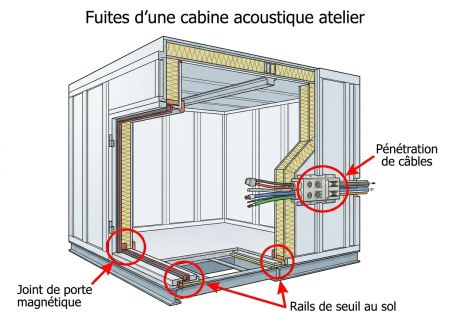

Étanchéité, joints et portes : les sources de fuite les plus fréquentes

La performance d'une cabine acoustique est avant tout celle de son maillon le plus faible. Une porte mal réglée, un joint usé ou insuffisamment comprimé suffit à court-circuiter l'ensemble de l'isolement. Les joints magnétiques étanches et les ferme-portes automatiques limitent ce risque en assurant une compression constante à chaque fermeture.

Pour les vitrages, le double vitrage feuilleté (laminé) est préférable au plexiglas, qui transmet davantage les vibrations à haute fréquence et se raye rapidement en environnement industriel. Un espace d'air entre les deux feuilles, associé à un absorbant sonore en périphérie, améliore l'atténuation sur l'ensemble de la plage fréquentielle.

Sol, plafond et traversées techniques

Le traitement du sol et du plafond est généralement négligé lors des comparaisons. Un rail avec joint d'étanchéité au sol évite les fuites en pied de paroi. En capotage machine, le sol peut être remplacé par un plancher monocoque avec points de levage pour faciliter l'accès par chariot élévateur. Chaque traversée technique (câble, tuyauterie, gaine de convoyeur) représente un pont acoustique potentiel. Ces passages doivent être équipés de traversées acoustiques dédiées (presse-étoupes ou boîtiers acoustiques) et ne jamais être laissés ouverts après installation.

Points à contrôler lors d'une visite ou d'une recette :

Compression effective des joints de porte (test à la feuille de papier ou au luxmètre en conditions obscures).
Absence de jeu visible entre panneaux, angles et liaisons sol.
Traitement de toutes les traversées (câbles, tuyaux, gaines).
Réglage du ferme-porte et pression du joint magnétique sur toute la hauteur de la porte.

Comment dimensionner la ventilation sans perdre en isolation acoustique ?

La ventilation est le point faible acoustique le plus souvent sous-estimé. Une cabine parfaitement étanche devient rapidement inutilisable sans renouvellement d'air : montée en CO₂, inconfort thermique, et pour un usage continu, risque pour la santé. Mais chaque entrée et sortie d'air représente une ouverture acoustique potentielle.

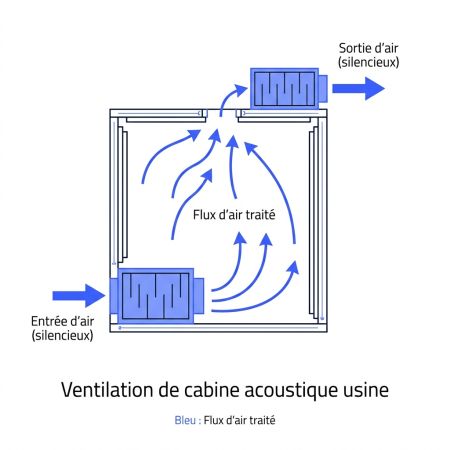

Principe de circulation et silencieux

Le schéma recommandé place l'arrivée d'air neuf en bas de la cabine et l'extraction en hauteur, ce qui garantit un balayage homogène du volume et évite les zones stagnantes.

À titre d'exemple de spécification, certaines cabines industrielles standards intègrent une ventilation de 150 CFM avec rhéostat, une filtration MERV7 (avec filtres de rechange), et des silencieux acoustiques entrée et sortie d'air, conformément aux repères ASHRAE. Sans silencieux, les gaines de ventilation agissent comme des guides d'onde et transmettent le bruit extérieur (ou intérieur) directement à travers la cabine. Le bruit propre de la ventilation doit également rester à un niveau acceptable pour ne pas dégrader le confort de l'opérateur à l'intérieur.

Quelles dimensions et quelle ergonomie prévoir selon l'activité ?

Gabarits et confort selon le scénario d'usage

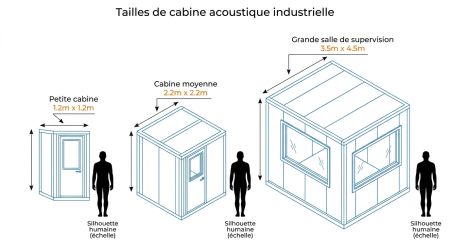

Les dimensions minimales d'une cabine opérateur dépendent directement de la tâche. À titre de repère, des cabines industrielles standards sont disponibles dans des formats allant de 86 × 86 × 96 pouces à 238 × 146 × 96 pouces de hauteur libre, ce qui correspond à des surfaces allant d'environ 6 m² à 23 m². Ces gabarits couvrent les usages de supervision individuelle jusqu'aux postes de contrôle accueillant plusieurs opérateurs.

Pour un poste assis continu, la hauteur sous plafond, l'espace pour les jambes et la distance aux vitrages conditionnent directement la sensation de confinement. Un opérateur passant plusieurs heures dans un espace trop petit ou trop bas ressent un inconfort qui réduit la vigilance et l'efficacité. La surface des vitrages et leur positionnement influencent également la perception de l'espace.

Pour un capotage machine, les dimensions doivent intégrer les rayons de maintenance autour de l'équipement, les dégagements pour l'ouverture des capots de machine et le passage des opérateurs de maintenance, au minimum 600 mm libres autour des zones d'intervention. L'accessibilité PMR ou la circulation de chariots doit être intégrée si la cabine est implantée sur un flux de production.

Tailles de cabine acoustique industrielle

Comment anticiper installation, modularité et maintenance en atelier ?

Installation et prérequis sur site

Une cabine modulaire s'assemble par panneaux emboîtés, généralement fixés par un système de cames avec joints étanches. Ce mode de construction autorise une installation rapide sans génie civil lourd. Il faut néanmoins vérifier en amont la planéité du sol, la charge admissible, et la disponibilité d'une alimentation électrique 220 V ou 120 V selon la configuration. La relocalisation d'une cabine équipée de roulettes ou déplaçable au transpalette est un avantage à valoriser dans un environnement industriel évolutif : ligne réorganisée, déménagement d'atelier, changement d'affectation de la cabine machine vers un poste opérateur.

Modularité et durabilité des matériaux

Les panneaux en acier satiné 16 ga ou acier galvanisé résistent aux conditions industrielles (poussières, projections, chocs de chariot) mieux que des finitions bois ou polymère. La peinture électrostatique poudre protège contre la corrosion. Les joints, les charnières de porte et le groupe de ventilation sont les pièces d'usure à vérifier lors de la recette et à intégrer dans le plan de maintenance préventive.

Quelles exigences HSE et conformité intégrer au cahier des charges ?

Articulation avec la démarche de prévention bruit

Une cabine d'insonorisation s'inscrit dans une démarche de protection collective conforme à la réglementation bruit au travail (valeur d'action inférieure à 80 dB(A), valeur d'action supérieure à 85 dB(A), valeur limite d'exposition à 87 dB(A)). Elle ne remplace pas un diagnostic préalable : mesurer les niveaux existants, identifier les fréquences dominantes et quantifier l'atténuation nécessaire conditionne le choix du niveau de performance à exiger.

Confidentialité acoustique et visuelle

Pour un poste de supervision ou de contrôle, la confidentialité des échanges peut être un critère à part entière. Le repère couramment retenu est à partir d'environ -30 dB de réduction (grade A) pour assurer la non-intelligibilité des conversations. En dessous de -20 dB (grade B) ou -10 dB (grade C), la confidentialité dépend fortement du niveau de bruit ambiant de l'atelier. La confidentialité visuelle, qui peut être requise pour certains entretiens ou zones de supervision, s'obtient par des vitrages à vitrage opacifiant ou par l'orientation des fenêtres.

Qualité de l'air intérieur et hygiène

Dans un espace fermé, les matériaux constitutifs de la cabine (panneaux, revêtements de sol, colles) émettent des composés organiques volatils (COV). Pour un usage en poste continu, exiger des matériaux classés COV A ou A+ limite l'exposition chronique des opérateurs. Ce critère est à intégrer explicitement dans le cahier des charges. L'entretien de la cabine (nettoyage des surfaces intérieures, remplacement des filtres de ventilation, vérification des joints) doit être planifié. Un planning de maintenance intégré au contrat de fourniture simplifie le suivi sur le long terme.

Critère	Pourquoi c'est important	Comment vérifier
Isolement acoustique global (dB)	Détermine si la cabine atteint l'objectif de protection ou de confidentialité	Rapport de test ISO 23351-1 par laboratoire indépendant, valeur DS,A sur cabine complète
Plage de fréquences couverte (125 Hz à 8 000 Hz)	Les basses fréquences sont les plus difficiles à atténuer et les plus pénalisantes en industrie	Tableau fréquentiel dans le rapport de test ; vérifier les valeurs à 125 Hz et 250 Hz
Classe ISO 23351-1 (A+ à D)	Permet la comparaison directe entre fournisseurs sur une base normalisée	Certificat de classe émis par l'organisme de test
Performance des portes et vitrages	Porte et vitrages sont les maillons faibles ; leur STC ou Rw détermine la limite réelle	Fiche technique porte avec valeur STC ou Rw testée ; type de vitrage (feuilleté ou non)
Étanchéité et qualité des joints	Un joint mal comprimé annule une grande partie de l'isolement	Type de joint (magnétique, à compression) ; test à la lumière ou à la feuille en recette
Ventilation avec silencieux entrée/sortie	Sans silencieux, les gaines transmettent le bruit et dégradent l'isolement	Schéma de ventilation, débit en CFM ou m³/h, présence de silencieux aux deux extrémités
Filtration (ex. MERV7 comme repère)	Protège l'air intérieur dans les environnements poussiéreux ou à COV	Classe de filtre fournie, accès de maintenance, délai de remplacement
Modularité et relocalisation	Permet d'adapter la cabine à l'évolution de l'atelier	Système d'assemblage (cames, rails), poids des panneaux, présence de roulettes ou points de levage
Matériaux et durabilité	Résistance aux conditions industrielles (poussières, chocs, humidité)	Épaisseur acier (ex. 16 ga), type de protection de surface, conditions de garantie
Qualité de l'air intérieur (COV A/A+)	Exposition chronique des opérateurs en poste continu	Classement des matériaux (fiches techniques, étiquetage COV A/A+)
Accès maintenance	Facilite l'entretien machine intégrée et réduit les temps d'arrêt	Plans d'accès, trappes, panneaux démontables, dégagement autour des zones d'intervention

FAQ : cabines acoustiques industrielles

Quelle est la différence entre isolation acoustique et absorption acoustique en cabine industrielle ?

L'isolation acoustique mesure la capacité des parois, portes et vitrages à bloquer la transmission du son entre l'intérieur et l'extérieur de la cabine. L'absorption acoustique réduit la réverbération à l'intérieur du volume, c'est-à-dire l'écho. Une cabine opérateur bien isolée mais sans traitement absorbant interne génère un environnement sonore inconfortable. Les deux mécanismes sont complémentaires et doivent être traités conjointement.

Pourquoi la norme ISO 23351-1 est-elle importante pour comparer des cabines entre fournisseurs ?

La norme ISO 23351-1 définit un protocole standardisé de mesure de la réduction du niveau de parole (DS,A) sur une plage de 125 Hz à 8 000 Hz, en conditions de laboratoire indépendant. Elle produit une classification de A+ à D directement comparable entre fabricants. Sans cette norme commune, les dB annoncés par différents fournisseurs peuvent reposer sur des conditions de test radicalement différentes, notamment des mesures limitées aux panneaux seuls, sans porte ni ventilation active.

Pourquoi la ventilation est-elle un point faible acoustique à surveiller ?

Chaque entrée et sortie d'air représente une ouverture dans l'enveloppe de la cabine. Sans silencieux acoustiques adaptés (baffles ou boîtes à sons) sur les deux extrémités du circuit de ventilation, les gaines transmettent le bruit extérieur (ou intérieur) directement à travers la cabine, dégradant l'isolement global. Le bruit propre du ventilateur peut également dépasser le niveau acceptable pour un poste opérateur.

À partir de quel niveau d'atténuation une cabine garantit-elle la confidentialité acoustique ?

Le repère couramment retenu pour garantir la non-intelligibilité des conversations est à partir d'environ -30 dB de réduction du niveau sonore (grade A). En dessous de -20 dB (grade B), la confidentialité dépend du niveau de bruit ambiant de l'environnement. En dessous de -10 dB (grade C), la confidentialité n'est pas assurée dans la grande majorité des contextes industriels ou tertiaires.

Comment vérifier que les performances acoustiques annoncées correspondent à la réalité sur site ?

Exiger un rapport de test réalisé par un laboratoire indépendant accrédité, précisant que la mesure a été effectuée sur la cabine complète : porte fermée, vitrages en place, ventilation active. Compléter par une recette acoustique post-installation avec mesures comparatives avant/après, contrôle de l'étanchéité des joints, et vérification du niveau sonore de la ventilation à l'intérieur de la cabine.
